Bộ pin LiFePO4 12V 30Ah

Đối với nguồn cung ứng OEM, Bộ pin LiFePO4 12V 30Ah từ nhà máy HSS Energy bắt đầu bằng vỏ bọc điện trong suốt thay vì nhãn 12V chung. Câu hỏi lựa chọn quan trọng là liệu tải ổn định của thiết bị, nhu cầu khởi động hay tăng vọt, cấu hình bộ sạc, trạng thái ngắt và dung lượng pin sẵn có có phù hợp với cấu hình tham chiếu này hay không. Sau khi kiểm tra các mục đó, định dạng bên ngoài, thiết bị đầu cuối hoặc sắp xếp cáp và tùy chọn liên lạc có thể được xác định xung quanh dự án và được cố định bằng mẫu đã được phê duyệt.

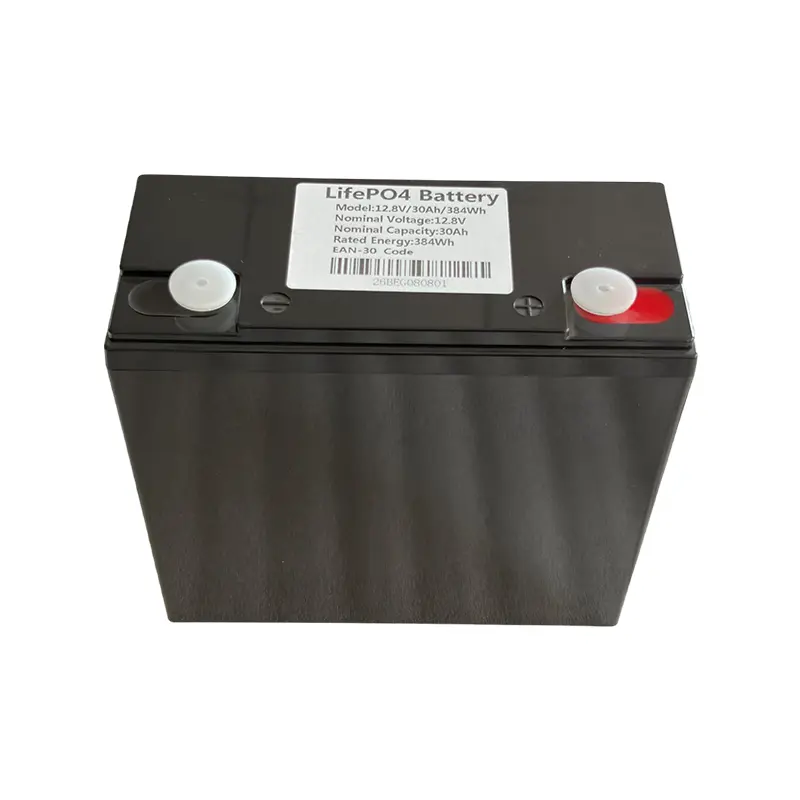

Hình ảnh sản phẩm được cung cấp: pin LiFePO4 12,8V 30Ah kèm theo màu đen. Nhãn hiển thị công suất định mức 30Ah và năng lượng danh nghĩa 384Wh.

Thông số kỹ thuật chính

Ghi chú kiểm soát thông số kỹ thuật: nguồn liệt kê cả dòng sạc tối đa 30A và khuyến nghị 0,5C. Vì 0,5C bằng 15A đối với pin 30Ah nên thông số kỹ thuật sản xuất được phê duyệt phải giải quyết dòng này trước khi xuất bản hoặc báo giá.

1. Công suất phù hợp cho hệ thống 12V nhỏ gọn

Nền tảng 30Ah rất hữu ích khi gói phụ trợ nhỏ hơn không đáp ứng được mục tiêu thời gian chạy nhưng pin 50Ah hoặc 100Ah sẽ bổ sung thêm dung lượng và khối lượng lắp đặt không cần thiết. Đối với người mua so sánh pin lithium 12V 30Ah, mức năng lượng danh nghĩa 384Wh là bước trung gian thực tế nhưng thời gian chạy vẫn cần được tính toán từ chu kỳ tải và nhiệm vụ thực của thiết bị.

· Sử dụng định mức 30Ah làm điểm bắt đầu về năng lượng chứ không phải để thay thế cho tính toán thời gian chạy.

· Kiểm tra ngăn chứa pin sẵn có trước khi cho rằng dung lượng lớn hơn là lựa chọn tốt hơn.

2. Sự phù hợp về điện xuất hiện trước nhãn ứng dụng

Tham chiếu được cung cấp cho mức phóng điện liên tục tối đa 20A và giá trị dòng điện đỉnh 40A. Điều đó làm cho pin LiFePO4 12,8V 30Ah trở thành điểm khởi đầu được xác định cho thiết bị có dòng điện thấp đến trung bình, trong khi tải động cơ, máy bơm, bộ biến tần và các thiết bị có cường độ đột biến lớn khác cần phải kiểm tra cấu hình dòng điện riêng vì thời lượng tối đa cho phép là 40A không được nêu rõ.

· Xác nhận riêng dòng điện hoạt động bình thường, dòng điện liên tục tối đa và dòng điện khởi động hoặc dòng điện đột biến.

· Kiểm tra bộ sạc hoặc bộ điều khiển dựa trên mục tiêu sạc được khuyến nghị là 14,4V và giới hạn sản xuất đã được phê duyệt.

3. Đường dẫn ứng dụng: Năng lượng mặt trời, Dự phòng, Di động và Hàng hải

Pin LFP 12V 30Ah có thể được đánh giá trong một số trường hợp sử dụng loại 12V miễn là tải được kết nối và phương thức sạc vẫn nằm trong giới hạn đã xác nhận. Các dự án Năng lượng mặt trời và Nguồn dự phòng phải được sàng lọc theo cài đặt bộ điều khiển và mức sử dụng năng lượng hàng ngày, trong khi các dự án Nguồn điện di động cần xem xét lại đầu nối, vỏ bọc và tải đỉnh. Việc sử dụng Trolling Motor tốt hơn nên được coi là đánh giá phù hợp với hiện tại hơn là yêu cầu về khả năng tương thích chung.

· Năng lượng mặt trời: hệ thống năng lượng mặt trời nhỏ hoặc DC không nối lưới sau khi cấu hình bộ điều khiển sạc phù hợp.

· Nguồn dự phòng: thiết bị giám sát, liên lạc, khẩn cấp hoặc điều khiển sau khi tính toán thời gian chạy cần thiết.

· Nguồn di động: hộp nguồn DC nhỏ gọn và thiết bị hiện trường có mức năng lượng 384Wh phù hợp.

· Điện tử hàng hải: máy dò cá, sóng âm, định vị hoặc chiếu sáng phù hợp với các yêu cầu về dòng điện và đầu nối.

· Các hướng đánh giá bổ sung có thể bao gồm Thiết bị giám sát và chiếu sáng khẩn cấp, tùy thuộc vào tải trọng và giao diện của dự án.

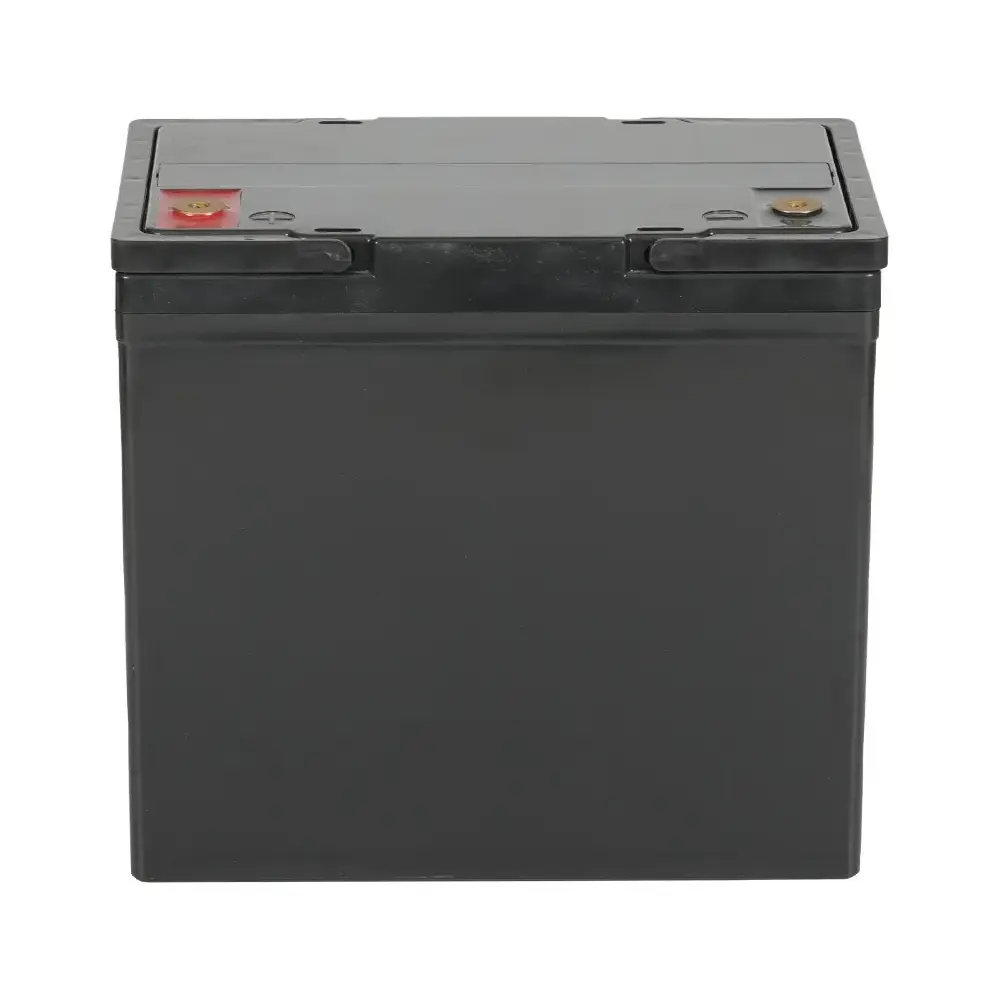

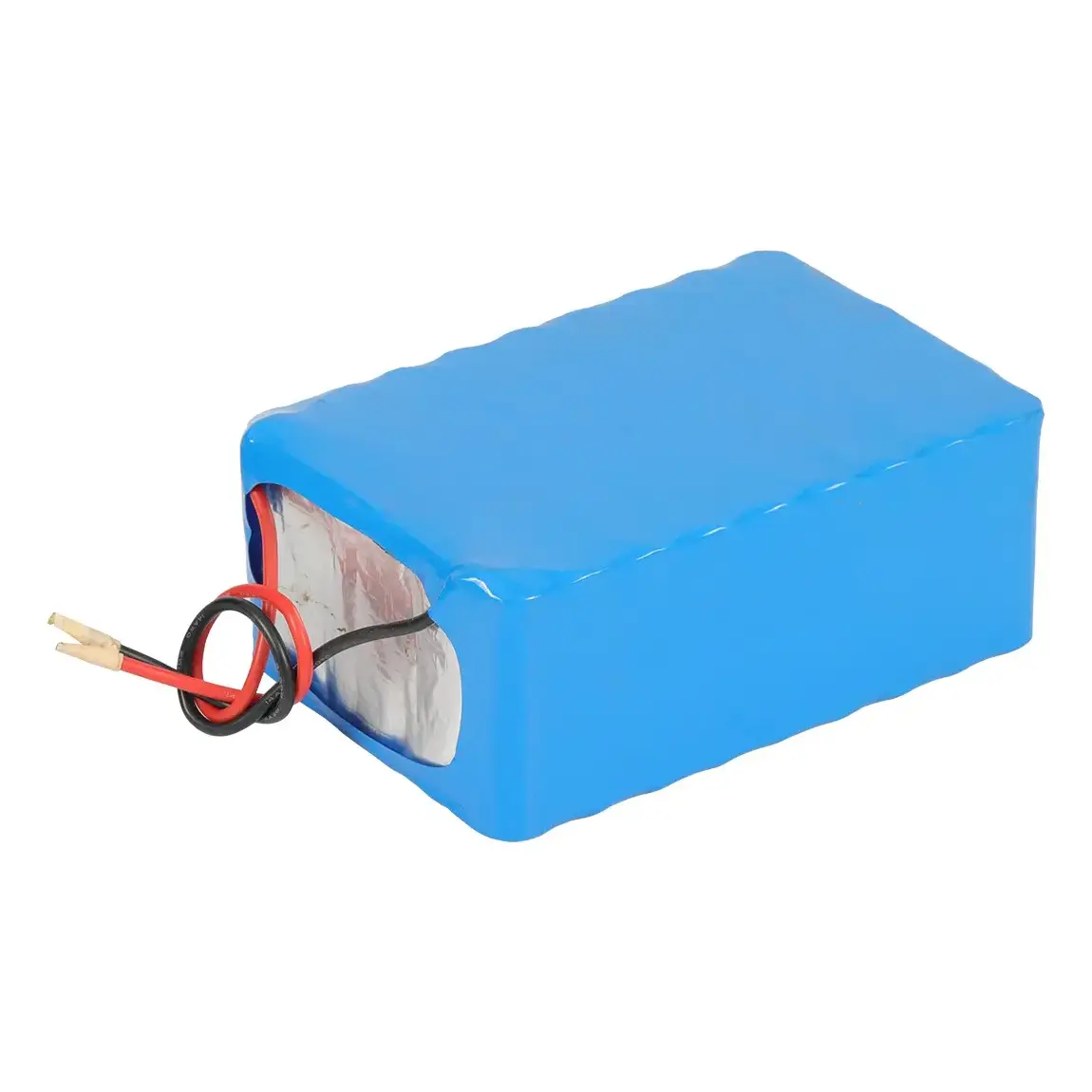

Bên trái: dạng pin kèm theo được cung cấp. Bên phải: được cung cấp tài liệu tham khảo về cấu trúc bọc màng co. Chi tiết vỏ bọc và kết nối cuối cùng phải được kiểm soát bằng mẫu và bản vẽ đã được phê duyệt.

4. Thay thế axit chì là một quyết định phù hợp với hệ thống

Pin lithium iron phosphate 12V 30Ah có thể được đánh giá cho các dự án Thay thế Axit Chì, nhưng việc điều chỉnh điện áp danh định chỉ là bước đầu tiên. Tất cả bộ sạc hiện có, hành vi ngắt thiết bị, vị trí đầu cực, cực tính, không gian còn trống và dòng tải tối đa đều cần được kiểm tra trước khi mô tả gói này như một thiết bị thay thế cho một hệ thống cụ thể.

· So sánh logic sạc và đầu ra của bộ sạc hiện có với cấu hình LiFePO4 đã được phê duyệt.

· Xác nhận vị trí đầu cuối, cực tính và vỏ cơ học so với ngăn chứa pin hiện có.

· Xem xét hoạt động điện áp thấp của thiết bị cùng với cài đặt bảo vệ pin trước khi phê duyệt mẫu.

5. Kiến trúc 32700 4S5P và các tùy chọn cơ khí OEM

Cấu trúc điện đã được xác nhận sử dụng 32700 tế bào LiFePO4 6000mAh theo cách sắp xếp 4S5P. Trong bộ pin LiFePO4 32700 30Ah, kiến ​​trúc đó xác định nền tảng danh định 12,8V và công suất 30Ah, trong khi vỏ, đầu cuối hoặc lối ra cáp vẫn là quyết định của dự án. RS485, CAN hoặc Bluetooth cũng có thể được đánh giá khi cần liên lạc.

· Đóng băng kiểu vỏ, thiết bị đầu cuối hoặc đầu nối, cực và nhãn trong bản vẽ hoặc mẫu đã được phê duyệt.

· Coi việc giao tiếp là tùy chọn cho đến khi giao thức, trình kết nối và định nghĩa dữ liệu được xác nhận cho phiên bản đã đặt hàng.

6. Bằng chứng sản xuất, thử nghiệm và vận chuyển cho các đơn hàng lặp lại

Các bức ảnh do nhà máy cung cấp cho thấy các lô pin đang được xử lý trong quá trình sản xuất, quá trình kiểm tra điện trên giá hoặc thiết lập lão hóa và các thùng carton xếp chồng lên nhau được chuẩn bị để vận chuyển. Những hình ảnh này củng cố trang khi chúng được đặt bên cạnh tuyên bố quy trình cụ thể mà chúng hỗ trợ, nhưng chúng phải được gắn nhãn là bối cảnh nhà máy, thử nghiệm và hậu cần trừ khi mẫu 12V 30Ah chính xác được xác minh nội bộ trong mỗi hình ảnh.

· Sử dụng hình ảnh sản xuất bên cạnh nội dung kiểm soát thông số kỹ thuật lặp lại.

· Sử dụng hình ảnh giá đỡ làm bối cảnh thử nghiệm mà không suy ra các tiêu chuẩn không được nêu trong bằng chứng được cung cấp.

· Sử dụng hình ảnh pallet cho bối cảnh đóng gói và vận chuyển mà không yêu cầu lô xuất khẩu theo mẫu chính xác.

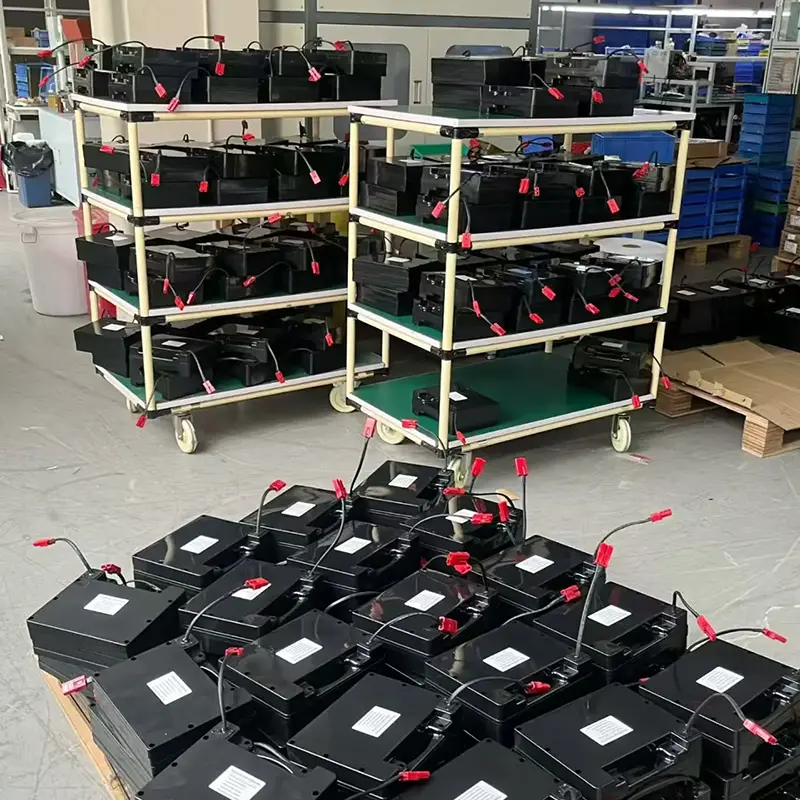

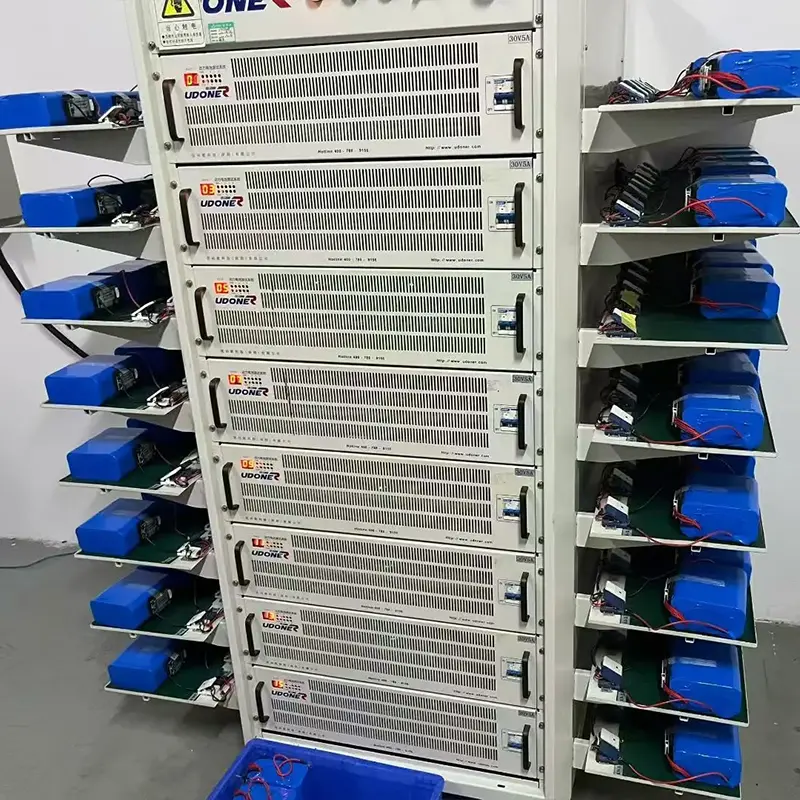

Cung cấp bối cảnh sản xuất và thử nghiệm điện. Sử dụng làm bằng chứng về quy trình chứ không phải làm bằng chứng chứng nhận mô hình chính xác hoặc dự án khách hàng đã được xác minh.

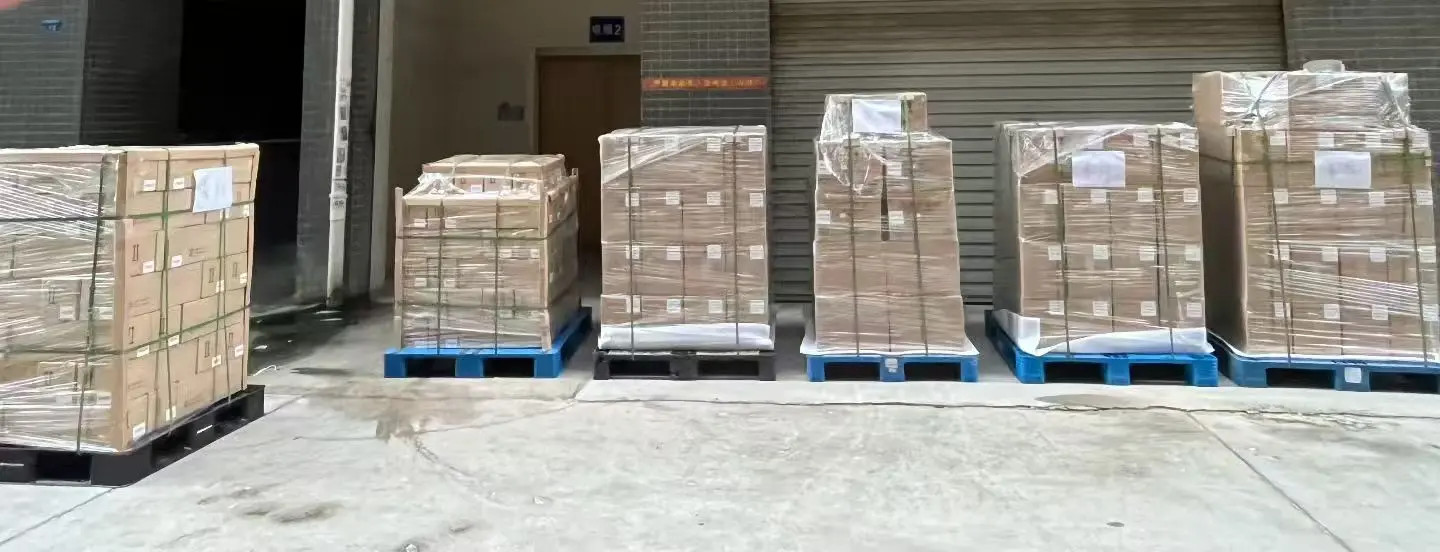

Bối cảnh vận chuyển được đóng pallet được cung cấp. Chi tiết đóng gói vẫn phụ thuộc vào đơn hàng và tuyến đường.

Những điều cần xác nhận trước khi yêu cầu báo giá

· Mẫu thiết bị và ứng dụng mục tiêu

· Dòng hoạt động bình thường, dòng liên tục tối đa và dòng khởi động hoặc dòng cực đại

· Thời gian chạy bắt buộc hoặc mức sử dụng năng lượng hàng ngày

· Đầu ra bộ sạc hoặc bộ điều khiển hiện có và hồ sơ sạc

· Kích thước dung lượng pin sẵn có và kiểu vỏ ưa thích

· Loại đầu cuối hoặc đầu nối, cực tính, chiều dài cáp và hướng thoát

· Yêu cầu giao tiếp RS485, CAN hoặc Bluetooth, nếu có

· Thị trường mục tiêu, số lượng mẫu và khối lượng đặt hàng dự kiến

Trước khi mẫu được đông lạnh

Cách nhanh nhất để giảm việc làm lại là xem xét các yêu cầu về điện và cơ khí cùng nhau. Đối với sản phẩm này, thông số kỹ thuật được cung cấp đã xác định điện áp danh định, công suất, giới hạn dòng điện tham chiếu, định dạng ô và hướng truyền thông tùy chọn. Các hạng mục cụ thể còn lại của dự án phải được ghi lại trước khi mẫu được phê duyệt trở thành mẫu tham khảo cho sản xuất lặp lại.

Câu hỏi thường gặp

Điện áp danh định là 12V hay 12,8V?

Tên sản phẩm thương mại sử dụng loại hệ thống 12V phổ biến, trong khi thông số kỹ thuật LiFePO4 được cung cấp liệt kê 12,8V là điện áp danh định của pin.

Công suất được xác nhận và năng lượng danh nghĩa là gì?

Công suất định mức là 30Ah, công suất định mức tối thiểu được liệt kê là 29Ah, nhãn và thông số kỹ thuật được cung cấp hiển thị năng lượng danh nghĩa 384Wh.

Cấu hình tham chiếu có thể cung cấp dòng điện nào?

Bảng được cung cấp liệt kê dòng xả liên tục tối đa 20A và dòng điện cực đại 40A. Thời lượng cho phép của đỉnh 40A không được cung cấp, vì vậy các dự án tăng tải cần được xác nhận thêm.

Nó có thể thay thế trực tiếp pin axit chì 12V hiện có không?

Không tự động. Cấu hình bộ sạc, hành vi ngắt thiết bị, nhu cầu hiện tại, cách bố trí thiết bị đầu cuối, kích thước và cực tính phải được kiểm tra trước khi phê duyệt thay thế.

Điện áp sạc nào được liệt kê?

Phương pháp sạc tiêu chuẩn sử dụng sạc 14,4V CC/CV. Nguồn cũng liệt kê mức cắt sạc không quá 14,6V và khuyến nghị 14,4V.

Tại sao giới hạn dòng sạc cần được xác nhận?

Nguồn cho biết dòng sạc tối đa 30A và cũng khuyến nghị 0,5C. Đối với pin 30Ah, 0,5C bằng 15A, do đó giới hạn sản xuất cuối cùng phải được giải quyết theo thông số kỹ thuật đã được phê duyệt.

Thông tin vòng đời nào có sẵn?

Nguồn cho biết ít nhất 1000 chu kỳ với dung lượng ô còn lại trên 80% công suất ban đầu. Vì các điều kiện thử nghiệm đầy đủ không được cung cấp nên điều này phải được coi là tài liệu tham khảo đủ điều kiện thay vì bảo đảm tuổi thọ vô điều kiện.

Có thể thêm thông tin liên lạc?

RS485, CAN và Bluetooth được liệt kê dưới dạng các lựa chọn giao tiếp tùy chọn. Giao thức, trình kết nối và định nghĩa dữ liệu cần thiết phải được xác nhận cho phiên bản đã đặt hàng.

Yêu cầu báo giá dự án

Đối với Bộ pin LiFePO4 12V 30Ah, hãy gửi cho HSS Energy hồ sơ tải, mục tiêu thời gian chạy, kích thước dung lượng pin, thông tin về bộ sạc, yêu cầu về thiết bị đầu cuối hoặc đầu nối, nhu cầu liên lạc, thị trường mục tiêu và số lượng dự kiến. Sau đó, cấu hình tham chiếu 12.8V 30Ah, 4S5P và 20A có thể được xem xét dựa trên thiết bị trước khi mẫu và thông số kỹ thuật sản xuất được hoàn thiện.
