Bộ pin tùy chỉnh thường bắt đầu bằng thiết bị - không phải bằng danh mục pin. Điện áp, thời gian chạy, nhu cầu hiện tại, dung lượng trống, đầu nối và phương thức sạc đều định hình nên gói cuối cùng.
HSS Energy cung cấp Bộ pin Lithium cho thiết bị cầm tay, thiết bị điện tử, dụng cụ, robot, sản phẩm giám sát và các ứng dụng OEM khác. Dòng sản phẩm nhỏ gọn này bao gồm các nền tảng NCM lithium-ion và LiFePO4, với mỗi cấu hình được xem xét xoay quanh các yêu cầu về điện và cơ khí của thành phẩm.
|
Gửi yêu cầu thiết bị của bạn để đánh giá bộ pin Điện áp • Công suất / Thời gian chạy • Dòng điện • Dung lượng pin • Đầu nối • Phương thức sạc • Số lượng |
|
Nền tảng pin |
Ngành kiến trúc |
Hoá học |
Điểm khởi đầu điển hình |
|
Bộ pin lithium 3.7V |
1S |
NCM |
Thiết bị điện tử nhỏ gọn và thiết bị đơn bào |
|
Bộ pin lithium 7.4V |
2S |
NCM |
Thiết bị cầm tay cần điện áp lớn hơn 1S |
|
Bộ pin lithium 11.1V |
3S |
NCM |
Yêu cầu điện áp và năng lượng làm việc cao hơn |
|
Bộ pin LiFePO4 12V |
4S |
LiFePO4 |
Thiết bị 12V nhỏ và thay thế axit chì nhỏ gọn |
Đối với các thiết bị đơn cell, gói 3,7V cung cấp nền tảng nhỏ gọn đơn giản nhất. Các dự án này thường ưu tiên kích thước nhỏ, độ vừa vặn của đầu nối, thời gian chạy và tích hợp mạch bảo vệ.
Nền tảng 7.4V 2S là một bước tiến thực tế khi 3.7V là không đủ, nhưng kiến trúc 12V lớn hơn sẽ tăng thêm kích thước hoặc độ phức tạp của mạch không cần thiết. Các gói NCM thường sử dụng 18650 hoặc 21700 cell tùy thuộc vào dung lượng và dung lượng trống.
Bộ pin lithium 11.1V
Đối với các thiết bị có yêu cầu về điện áp và điện áp hoạt động cao hơn, nền tảng 11.1V 3S mang lại sự linh hoạt hơn trong thời gian chạy và cấu hình hiện tại. Các dự án Năng lượng HSS phổ biến có dung lượng từ khoảng 2000mAh đến 10000mAh, với mức phóng điện liên tục điển hình khoảng 3C tùy thuộc vào các tế bào và sự sắp xếp song song nối tiếp.
Bộ pin LiFePO4 12V
Gói LiFePO4 4S nhỏ gọn được sử dụng cho các thiết bị 12V nhỏ, nguồn điện phụ và các dự án thay thế axit chì nhỏ hơn. Công suất điển hình dao động từ khoảng 5Ah đến 30Ah. Cần kiểm tra khả năng tương thích của bộ sạc, nhu cầu hiện tại, thiết bị đầu cuối và dung lượng trống trước khi thay thế.
NCM hay LiFePO4?
NCM lithium-ion là chất hóa học chính cho các gói 3,7V, 7,4V và 11,1V, trong đó kích thước nhỏ gọn và cách sắp xếp tế bào linh hoạt là rất quan trọng. LiFePO4 được sử dụng chủ yếu cho dải điện áp 12V nhỏ gọn, đặc biệt khi ưu tiên kiến trúc loại 12V, chu kỳ lặp lại và thay thế axit chì nhỏ.

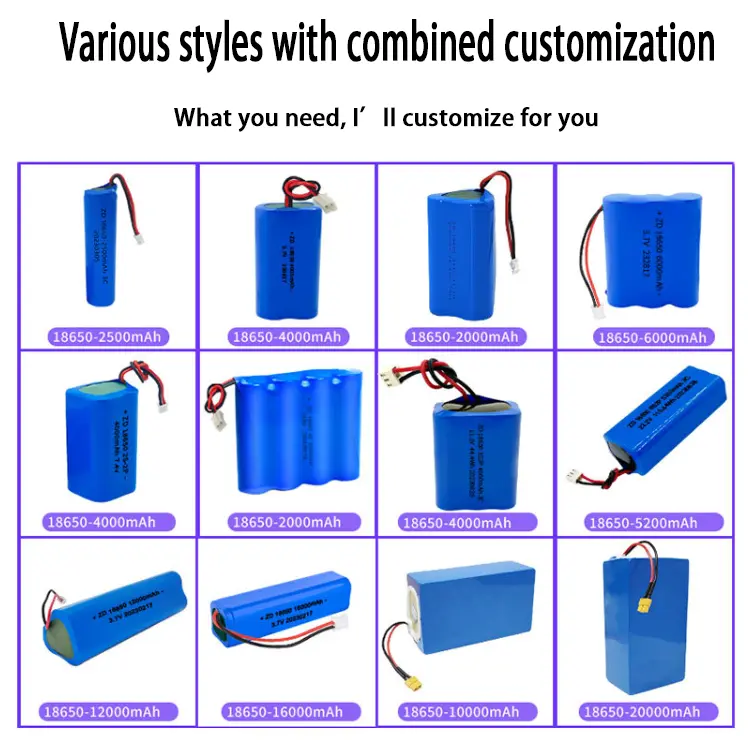

Đối với các dự án NCM ô hình trụ, 18650 và 21700 là các tuyến ô phổ biến. Có thể tạo ra cùng một điện áp bằng cách sắp xếp các chuỗi song song khác nhau, thay đổi công suất, thời gian chạy, công suất dòng điện, kích thước gói, trọng lượng và thời gian sạc.
|
Cùng một điện áp không có nghĩa là cùng một gói Hai gói có cùng điện áp và Ah vẫn có thể yêu cầu các tế bào, mạch bảo vệ, đầu nối và bố trí cơ học khác nhau. |
HSS Energy có thể xem xét và tùy chỉnh:
· cấu hình điện áp và nối tiếp
· công suất và mô hình ô
· dòng điện liên tục và dòng điện cực đại
· Bảo vệ PCM / BMS
· kích thước và hình dạng gói pin
· loại đầu nối, chiều dài và cực của cáp
· cách nhiệt, bọc và bao bọc
· nhãn, nhãn hiệu và bao bì
|
Quy trình phát triển điển hình Yêu cầu -> Đề xuất pin -> Nguyên mẫu -> Kiểm tra thiết bị -> Xác nhận -> Sản xuất hàng loạt |
Xác thực nguyên mẫu giúp xác nhận sự phù hợp, hướng đầu nối, thời gian chạy, khả năng tương thích sạc, trạng thái hiện tại và định tuyến cáp trước khi thông số kỹ thuật sản xuất được cố định.
Gửi điện áp, công suất hoặc thời gian chạy theo yêu cầu, dòng điện bình thường/cực đại, kích thước pin sẵn có, phương pháp sạc, loại đầu nối hoặc ảnh, chiều dài/cực cáp, thông tin về pin hiện có nếu có và số lượng đặt hàng dự kiến.
|
Cách nhanh nhất để bắt đầu Bản vẽ thiết bị, kích thước ngăn chứa pin hoặc mẫu pin hiện có có thể giúp việc đánh giá lần đầu nhanh hơn nhiều. |
Làm cách nào để chọn giữa 3.7V, 7.4V và 11.1V?
Điện áp pin phải tuân theo kiến trúc điện của thiết bị. Các nền tảng này thường tương ứng với các hệ thống lithium-ion 1S, 2S và 3S.
Hóa chất nào có sẵn?
NCM lithium-ion là chất hóa học chính cho các gói 3,7V, 7,4V và 11,1V. Phạm vi 12V nhỏ gọn chủ yếu sử dụng LiFePO4.
Bạn có thể sử dụng cả ô 18650 và 21700 không?
Đúng. Định dạng ô phù hợp phụ thuộc vào dung lượng, hiện tại, không gian sẵn có và kích thước gói cuối cùng.
Đầu nối và hình dạng pin có thể được tùy chỉnh không?
Đúng. Đầu nối, bố trí cáp, cực tính, kích thước gói, cấu hình bao bọc và bảo vệ có thể được xem xét xung quanh thiết bị.
Mẫu có thể được thực hiện trước khi sản xuất?
Đúng. Các mẫu nguyên mẫu có thể được chuẩn bị để xác nhận tính phù hợp của thiết bị và chức năng trước khi sản xuất hàng loạt.
