Khi một thiết bị di động cần nhiều điện áp và năng lượng làm việc hơn mức pin 1S hoặc 2S có thể cung cấp thoải mái, bộ pin lithium 11.1V 3S sẽ trở thành bước thiết thực tiếp theo.

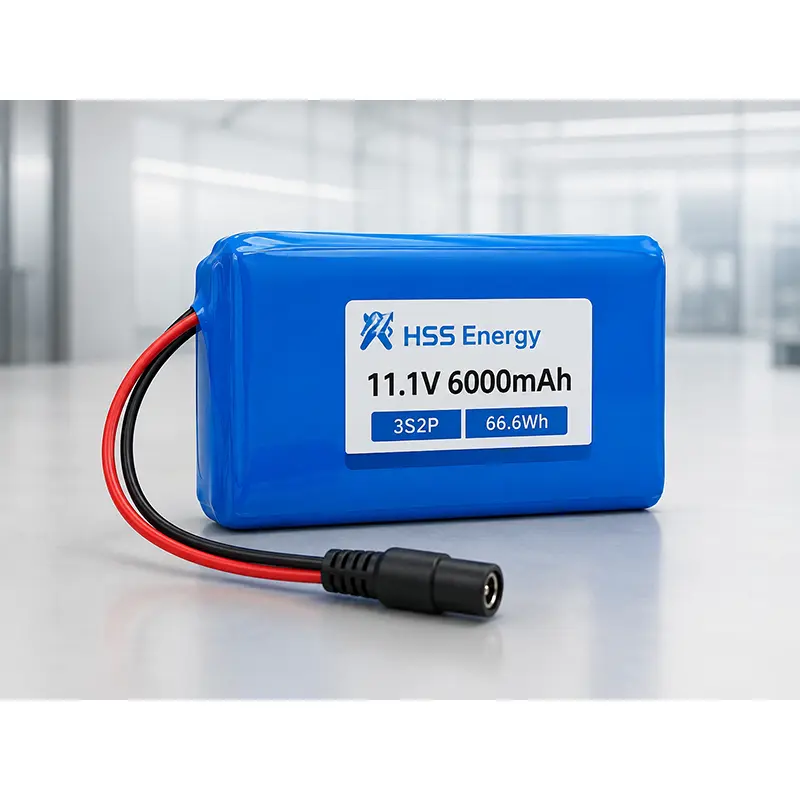

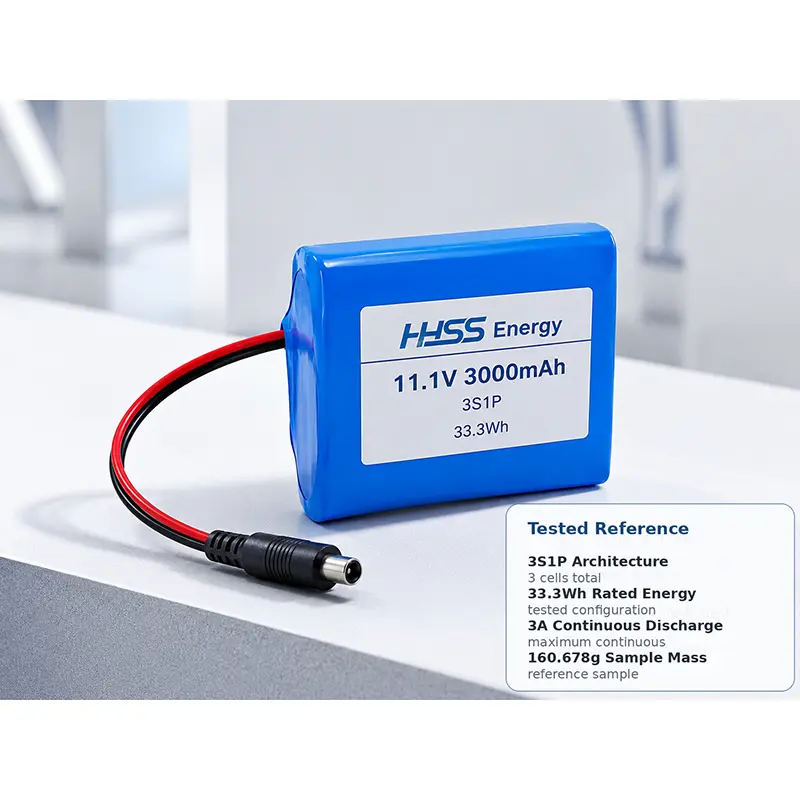

HSS Energy cung cấp bộ pin lithium 11,1V NCM cho các thiết bị cầm tay, robot, thiết bị giám sát, thiết bị cầm tay được cấp nguồn và các sản phẩm OEM khác được xây dựng dựa trên kiến trúc 3S. Dung lượng phổ biến nằm trong khoảng từ 2000mAh đến 10000mAh, với mức xả liên tục thông thường khoảng 3C tùy thuộc vào cấu hình pin và gói đã chọn. Dòng sản phẩm Pin Lithium 11.1V của chúng tôi bao gồm các sản phẩm nhưBộ pin 11.1V 6000mAh, Bộ pin 11.1V 3000mAh, vân vân.
|
Gửi yêu cầu thiết bị của bạn để đánh giá bộ pin Điện áp • Công suất • Dòng điện bình thường/cực đại • Dung lượng pin • Đầu nối • Số lượng |
Đối với các dự án 11.1V, công suất và dòng điện là những quyết định riêng biệt. Kết nối nối tiếp thiết lập nền tảng điện áp 3S, trong khi sự sắp xếp song song ảnh hưởng đến công suất, thời gian chạy, kích thước gói và dòng điện khả dụng.
|
Hướng cấu hình |
Nó thay đổi những gì |
|
3S1P |
Bố trí nhỏ gọn trong đó không gian và trọng lượng là những hạn chế chính. |
|
3S2P / 3S3P |
Nhiều dung lượng và thời gian chạy hơn để thiết bị có chỗ cho các ô bổ sung. |
|
Lựa chọn ô |
Thay đổi kích thước gói, dung lượng khả dụng và khả năng hiện tại ngay cả trên cùng một nền tảng 11.1V. |
|
Không kích thước gói từ Ah một mình Gói 11,1V công suất cao hơn có thể cải thiện thời gian chạy, nhưng động cơ, máy bơm, bộ truyền động hoặc tải khác vẫn có thể yêu cầu nhiều dòng điện hơn mức mà các tế bào hoặc mạch bảo vệ đã chọn sẽ cung cấp. |
|
Thể loại này chủ yếu sử dụng hóa học lithium-ion NCM. Các ô 18650 và 21700 được chọn theo thời gian chạy yêu cầu, nhu cầu hiện tại, khối lượng sẵn có và kích thước gói cuối cùng.
|
Tuyến di động |
Xem xét thiết kế điển hình |
|
18650 |
Hữu ích cho việc bố trí gói ô hình trụ nhỏ gọn, được tiêu chuẩn hóa rộng rãi. |
|
21700 |
Hữu ích khi dung lượng cao hơn hoặc cách sắp xếp ô khác phù hợp với thiết bị hơn. |
Tùy chọn kết nối và gói
Các tùy chọn kết nối phổ biến cho danh mục này bao gồm:
· JST2.0
· X30
· DC5521
· X60
Loại đầu nối, thước cáp, chiều dài cáp, cực tính và hướng ra phải phù hợp với thiết bị. Mạch bảo vệ, cách điện, bao bì và hình dạng gói cũng có thể được xem xét cho các dự án OEM.
Các mô hình đại diện bao gồm:
· Bộ pin 11.1V 2000mAh
· Bộ pin 11.1V 2600mAh

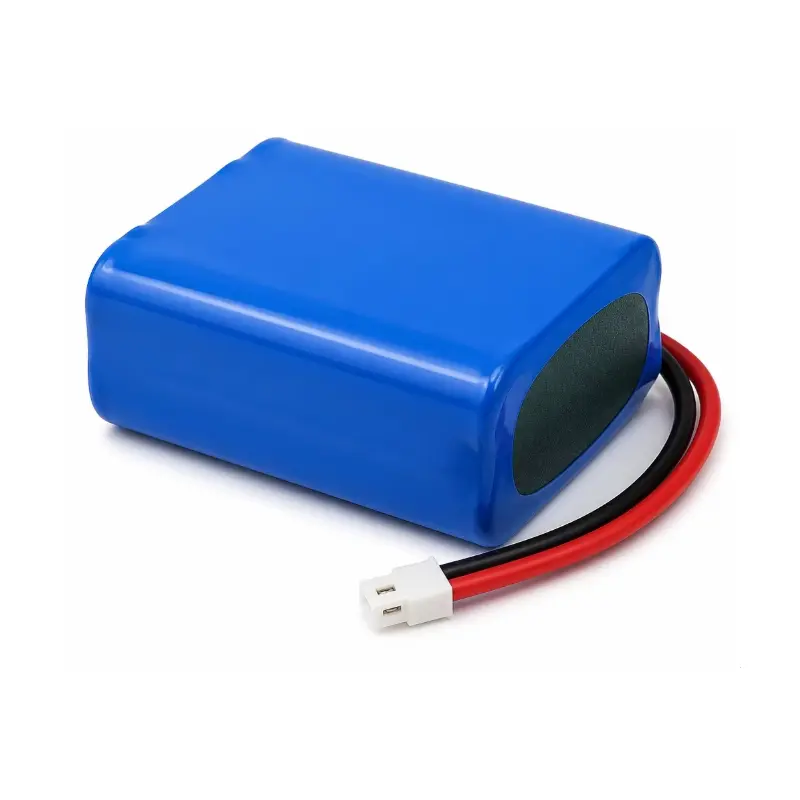

· Bộ pin 11.1V 5000mAh
· Bộ pin 11,1V 10Ah
Đây là những ví dụ được chọn lọc. Các năng lực khác và bố cục song song dòng 3S có thể được phát triển dựa trên các yêu cầu về thời gian chạy, hiện tại, không gian thiết bị và đầu nối.
1. điện áp và công suất
2. dòng điện bình thường/đỉnh
3. thời gian chạy cần thiết
4. kích thước không gian pin
5. Ưu tiên 18650/21700, nếu biết
6. loại đầu nối / ảnh
7. chiều dài cáp/cực
8. phương pháp sạc
9. số lượng đặt hàng
|
Cách nhanh nhất để bắt đầu Gửi ảnh pin, bản vẽ thiết bị hoặc kích thước ngăn chứa pin hiện có cùng với các yêu cầu về điện. |
Tại sao pin này được đánh giá ở mức 11,1V?
Nó thường sử dụng kiến trúc 3S NCM với ba nhóm ô được kết nối nối tiếp.
Công suất và phạm vi xả nào là phổ biến?
Các dự án điển hình là 2000mAh-10000mAh, với mức xả liên tục khoảng 3C là điểm khởi đầu chung. Xếp hạng cuối cùng phụ thuộc vào thiết kế tế bào và gói.
Tôi có thể chọn giữa 18650 và 21700 ô không?
Đúng. Định dạng ô được chọn dựa trên kích thước gói, dung lượng và yêu cầu hiện tại.
Những kết nối nào thường được sử dụng?
JST2.0, XT30, DC5521 và XT60 là những lựa chọn phổ biến; các đầu nối khác có thể được xem xét.
Gói có thể được tùy chỉnh?
Đúng. Công suất, bố cục song song dòng 3S, khả năng bảo vệ, đầu nối, cấu trúc cáp và gói có thể được phát triển xung quanh thiết bị.
