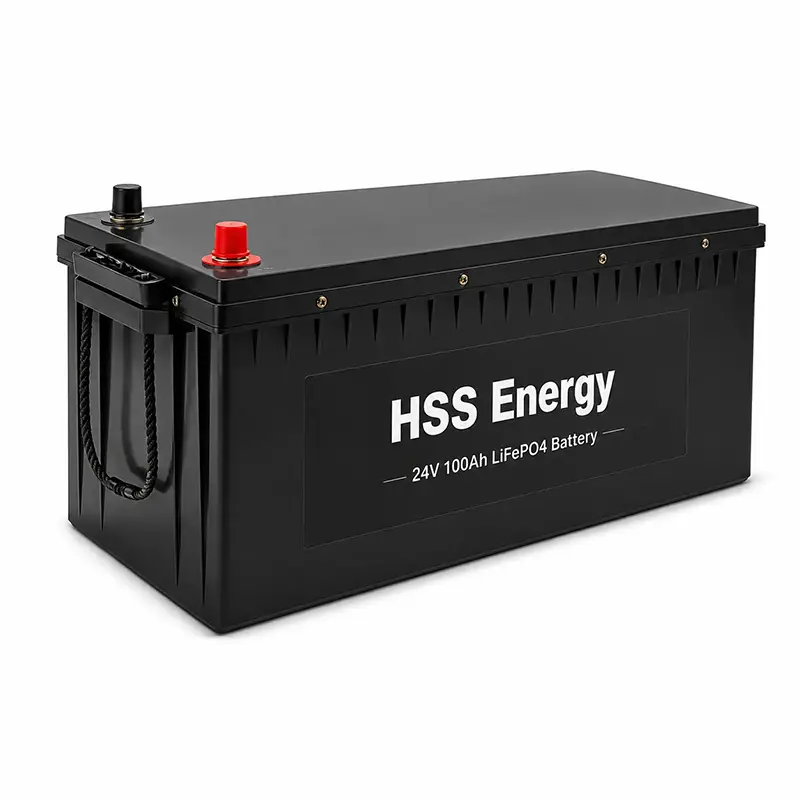

Pin LiFePO4 24V 100Ah của Trung Quốc cung cấp cho HSS Energy một nền tảng danh nghĩa 25,6V nhỏ gọn cho các dự án đã được thiết kế dựa trên kiến trúc điện loại 24V. Lựa chọn phải xác nhận cấu hình bộ sạc, nhu cầu bền vững và đột biến, kích thước cáp và cầu chì, cách bố trí thiết bị đầu cuối, mức độ tiếp xúc với môi trường, các quy tắc song song đã được phê duyệt và cấu hình BMS được phát hành trước khi sản xuất.
|
24V Cấp điện áp |
25,6V danh nghĩa |
100ah Dung tích |
19 kg Cân nặng |
Được hỗ trợ Song song |
|
|
Quyết định SKU 24V100Ah Chọn SKU này khi dự án đã hoạt động trong hệ thống cấp 24V và cần gói LFP nhỏ gọn cho tải trên tàu, thiết bị năng lượng mặt trời hoặc thiết bị phụ trợ nhỏ. Đó không phải là lựa chọn đúng đắn khi ứng dụng thực sự cần một ngân hàng dự trữ lớn hơn hoặc một gói kéo hạng nặng được xác định riêng. |
|||||
Sử dụng cùng nhau ngôn ngữ cấp thị trường và ngôn ngữ danh nghĩa kỹ thuật: loại hệ thống 24V, danh nghĩa LiFePO4 25,6V.
|
tham số |
Giá trị tham khảo |
|
Lớp điện áp thị trường |
24V |
|
Điện áp danh định kỹ thuật |
25,6V |
|
Công suất danh nghĩa |
100ah |
|
Mức phí được liệt kê theo nguồn |
0,2C-1C |
|
Tỷ lệ xả được liệt kê theo nguồn |
0,2C-2C |
|
Cân nặng |
19 kg |
|
Kết nối song song |
Hỗ trợ nhiều kết nối song song |
|
Kích thước (L×W×H) |
490×171×240mm |
|
Vai trò sản phẩm điển hình |
Cổng phụ trợ / hàng hải / năng lượng mặt trời 24V nhỏ gọn |
Khi đánh giá pin lithium 24V 100Ah, hãy chuyển đổi tỷ lệ C được liệt kê trong nguồn thành dòng điện dự án trước khi phê duyệt. Cần kiểm tra kích thước bộ sạc, tải duy trì, nhu cầu tăng đột biến và giới hạn BMS theo cấu hình được đặt hàng chính xác thay vì coi phạm vi tốc độ C như một sự đảm bảo dòng điện liên tục phổ biến.
|
Tại sao kiến trúc 24V lại thay đổi quy hoạch hệ thống Đối với cùng một mục tiêu nguồn điện, hệ thống 24V thường hoạt động ở dòng điện thấp hơn so với bố trí 12V tương đương, điều này có thể giảm căng thẳng cho cáp và đơn giản hóa thiết kế phía DC. Lợi ích đó không loại bỏ nhu cầu xem xét chính xác ranh giới hiện tại của gói, hoạt động của bộ sạc và phần cứng đầu cuối. |
Việc kết hợp cấp điện áp chỉ là bước đầu tiên; hành vi sạc và nhu cầu tải thực tế quyết định xem việc chuyển đổi có phù hợp hay không.
|
Trình tự chuyển đổi cho SKU này 1 Xác nhận bus loại 24V - Ghi lại nhóm pin hiện có, hoạt động của bộ sạc và cấu trúc điện áp của thiết bị trước khi thay đổi hóa học. 2 Phê duyệt đường dẫn bộ sạc - Kiểm tra điện áp bộ sạc, giai đoạn sạc, cài đặt bộ điều khiển năng lượng mặt trời và bất kỳ máy phát điện hoặc đường dẫn DC-DC nào đối với cấu hình LiFePO4 đã phát hành. 3 Khớp nhu cầu tải thực tế - So sánh nhu cầu duy trì, nhu cầu tăng đột biến và chu kỳ nhiệm vụ với khả năng hiện tại đã được phê duyệt và giới hạn BMS cho gói đã đặt hàng. 4 Có chủ ý mở rộng kế hoạch - Nhiều kết nối song song được liệt kê, nhưng số lượng gói, cầu chì, tính đối xứng của cáp và phương pháp cân bằng phải được phê duyệt cho dự án. |
SKU này phù hợp với người mua chuyển ứng dụng pin chu kỳ sâu 24V từ axit chì sang LiFePO4 trong khi vẫn giữ cấu trúc hệ thống loại 24V hiện có. Ưu điểm chính là nền tảng danh nghĩa 25,6V nhỏ gọn; quyết định quan trọng là liệu bộ sạc, chu kỳ hoạt động và ranh giới hiện tại của gói đã được phê duyệt có phù hợp với ứng dụng thực tế hay không.
|
Điểm quyết định |
Những gì cần xác minh |
Tại sao nó quan trọng |
|
Kiến trúc hệ thống |
Thiết bị hiện tại vẫn thuộc loại 24V; gói phát hành sử dụng LiFePO4 danh nghĩa 25,6V. |
Chỉ riêng nhãn điện áp không xác nhận khả năng tương thích của bộ sạc hoặc tải. |
|
Đường sạc |
Cấu hình, giai đoạn sạc, cài đặt bộ điều khiển và hoạt động ở nhiệt độ thấp tương thích với LiFePO4. |
Logic sạc axit chì cũ có thể cần điều chỉnh trước khi chuyển đổi. |
|
ranh giới tải |
Dòng điện duy trì, dòng điện đột biến, chu kỳ hoạt động và giới hạn dòng điện/BMS được phê duyệt chính xác. |
Công suất 100Ah bản thân nó không xác định được dòng điện đầu ra cho phép. |
|
Đường dẫn mở rộng |
Đã phê duyệt số lượng song song, chiến lược cầu chì, đường dẫn cáp bằng nhau và cân bằng gói. |
Hỗ trợ song song là một quyết định thiết kế dự án, không phải là yêu cầu về năng lực không giới hạn. |

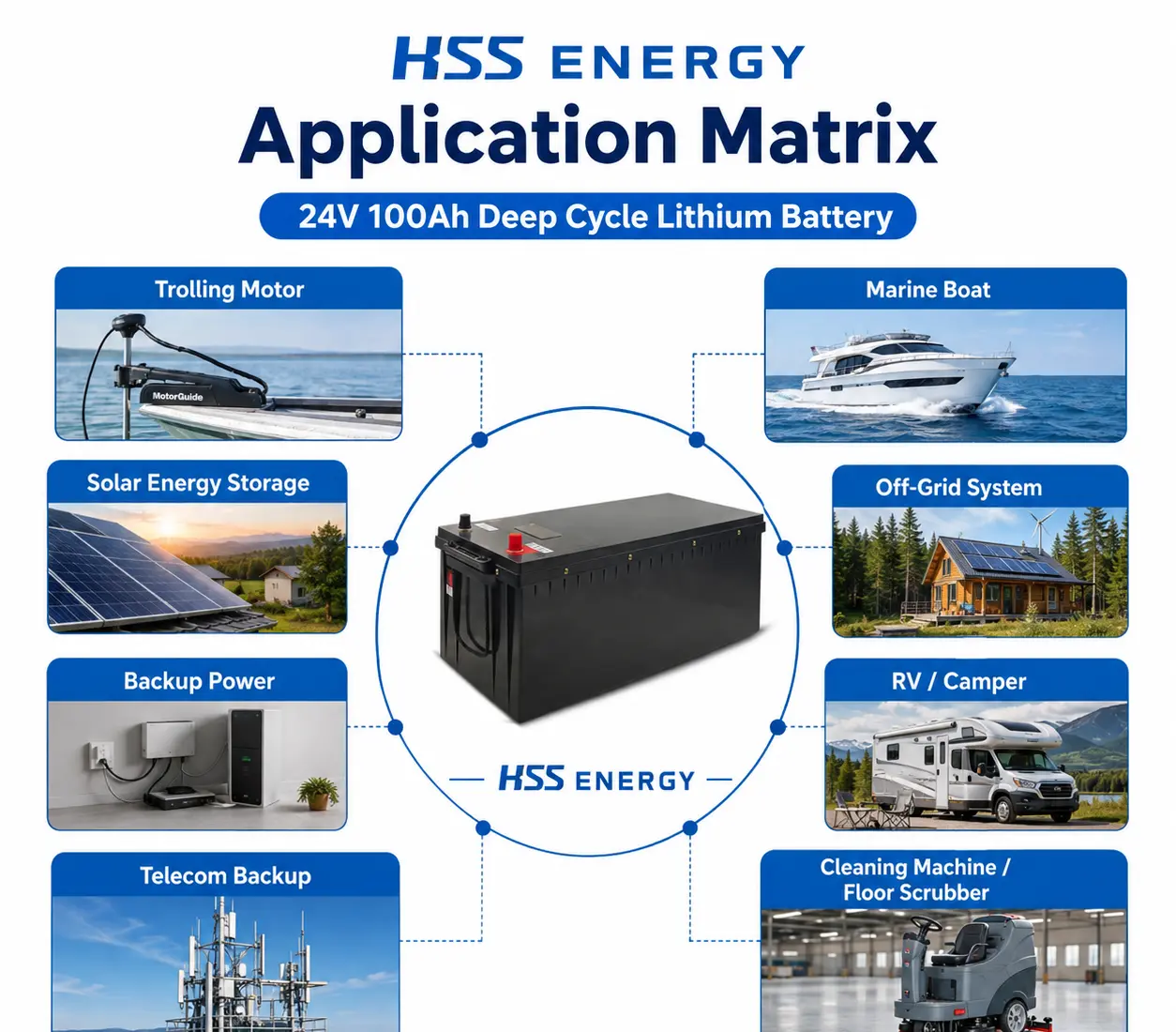

Vai trò của sản phẩm chính: đầu vào hàng hải / di động / năng lượng mặt trời 24V nhỏ gọn, với dự phòng và phụ trợ công nghiệp là lãnh thổ thứ yếu.
|
Vai trò hàng hải và trên tàu Dự án pin hàng hải 24V nên xem xét nguồn sạc trên tàu, định tuyến cáp, khả năng bị ăn mòn, chu kỳ hoạt động và phê duyệt chính xác về dòng điện của gói. Tải trọng trong nhà, nguồn điện của máy dò cá và các hệ thống phụ trợ trên tàu có thể phù hợp khi vỏ lắp đặt và cài đặt bộ sạc được căn chỉnh. |
|
Đánh giá phù hợp với động cơ Trolling Đối với ứng dụng pin động cơ 24V, hãy xác nhận nhu cầu chạy liên tục, hành vi lực đẩy cực đại, bảo vệ hệ thống dây điện, kỳ vọng về độ bền ở tốc độ thấp và cấu hình bộ sạc chính xác được sử dụng trên thuyền. Cấp điện áp phù hợp không tự động phê duyệt mọi hệ thống trolling. |
|
Hỗ trợ năng lượng mặt trời, ngoài lưới điện và tiện ích nhỏ Đối với dự án pin thay thế axit chì trong cabin năng lượng mặt trời nhỏ gọn, không nối lưới, dự phòng viễn thông, dịch vụ phụ trợ hoặc máy làm sạch RV, hãy xác nhận khả năng tương thích của bộ sạc, môi trường vận hành và chiến lược song song đã được phê duyệt trước khi chỉ định SKU này. |
Sử dụng bản vẽ và cấu hình dự án đã được phê duyệt - không phải chỉ mô tả họ chung chung - để khóa phiên bản sản xuất.

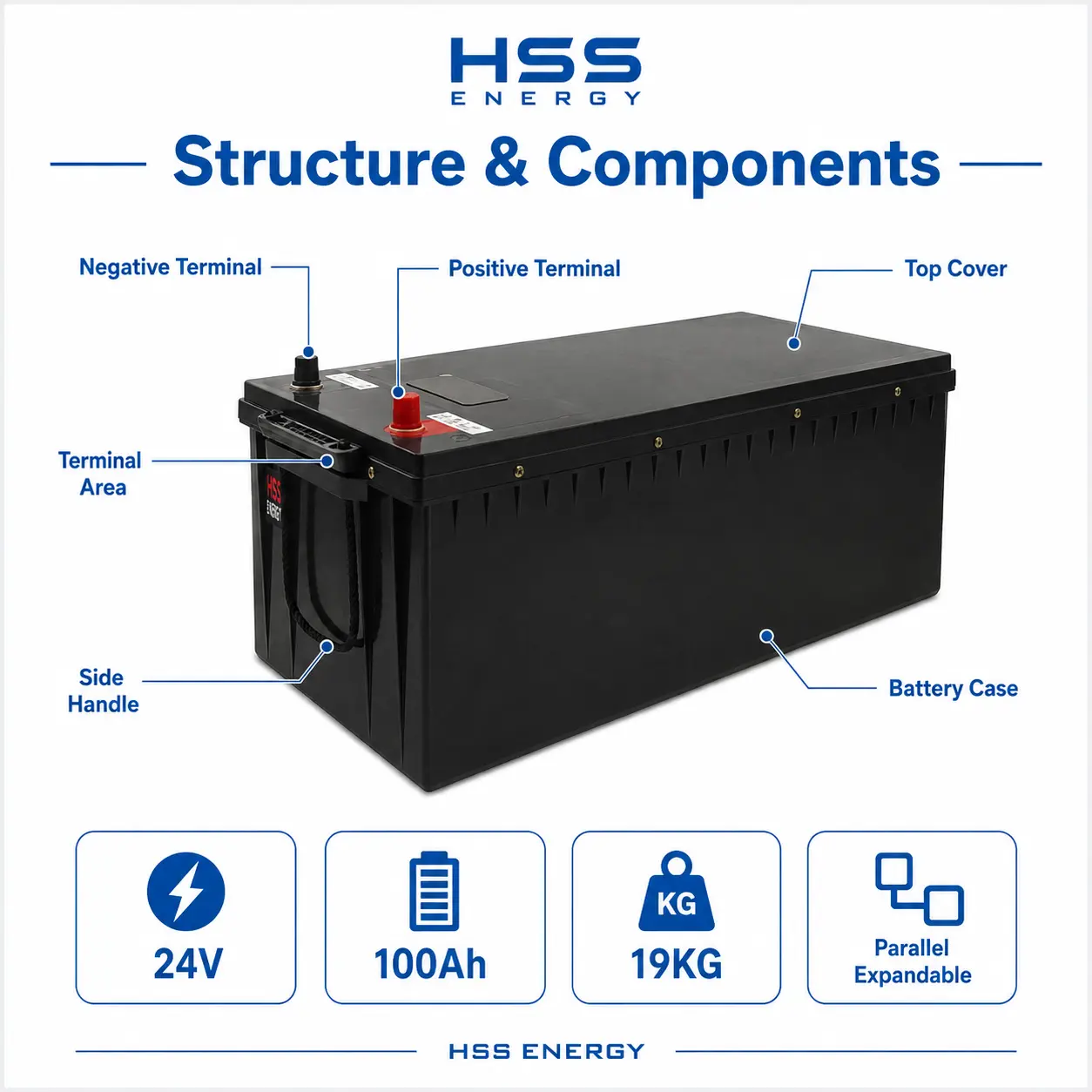

• Phần cứng thiết bị đầu cuối: Xác nhận cực tính, loại thiết bị đầu cuối, vấu nối, mô-men xoắn siết chặt, phương pháp cách điện và cách tiếp cận dịch vụ.
• Bố trí vỏ bọc & tay cầm bên: Sử dụng kích thước cơ học và vị trí tay cầm được cung cấp để lập kế hoạch ngăn, thiết kế lối vào nâng và ngăn giữ.
• Tùy chọn BMS: Ngưỡng bảo vệ, hành vi hiện tại và mọi chức năng liên lạc hoặc giám sát đều phải tuân theo danh sách tùy chọn BMS đã được phê duyệt.
• Giải pháp song song: Dự án nên xác định số lượng gói có thể song song, cách quản lý cân bằng và cách phân bổ bảo vệ hệ thống.
• Đối chiếu ứng dụng: Việc sử dụng thuyền, năng lượng mặt trời, cabin, viễn thông hoặc máy làm sạch phải được khai báo trước để cấu hình phù hợp với chu kỳ làm việc thực tế.

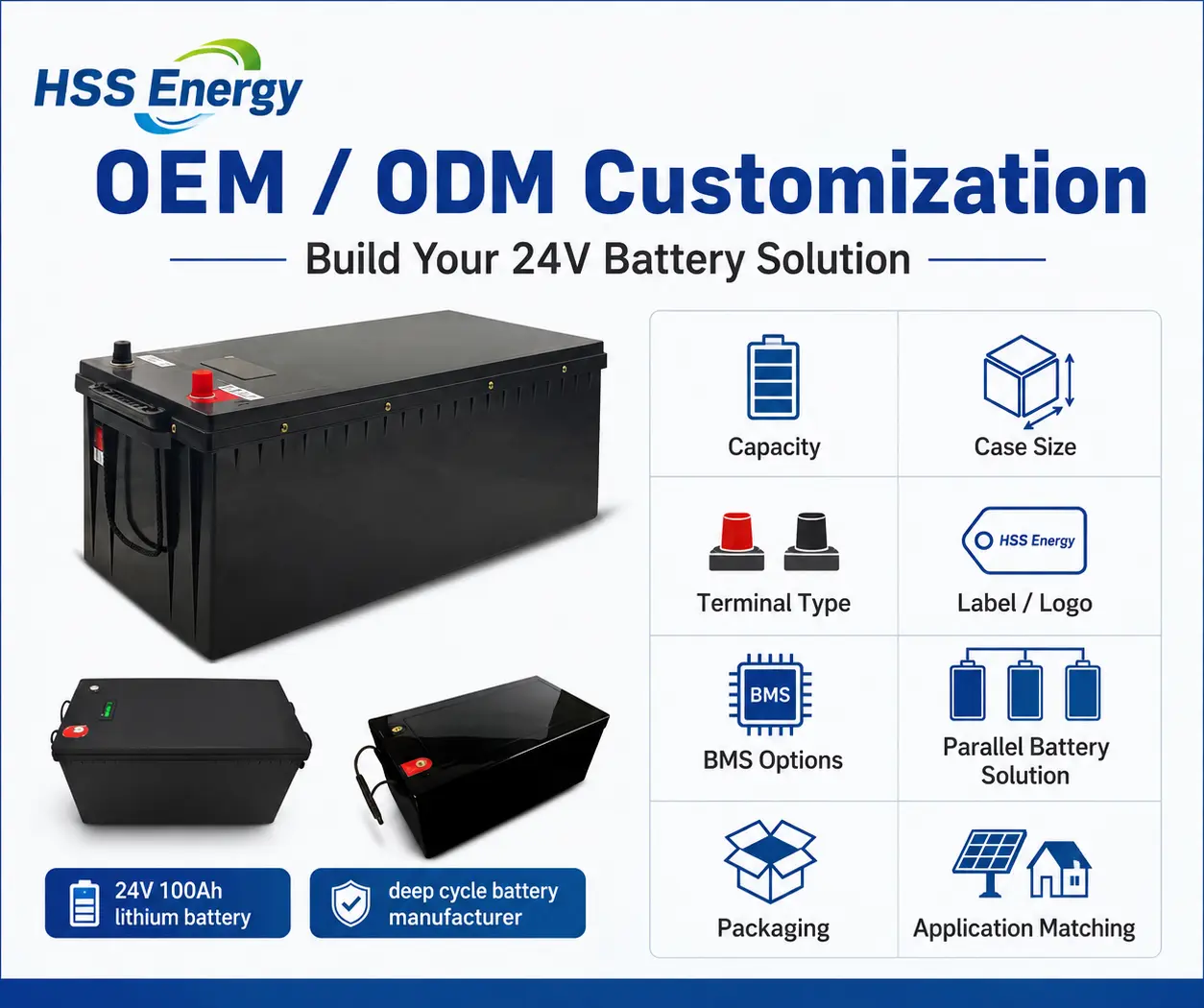

• Phạm vi OEM / ODM: Công suất, chi tiết vỏ, kiểu thiết bị đầu cuối, nhãn/logo và bao bì có thể được xem xét dựa trên MOQ, tính khả thi về mặt kỹ thuật và phạm vi tuân thủ.
|
Quy tắc cấu hình Không suy luận xếp hạng chống nước, gói Bluetooth cụ thể, tuyên bố dòng điện liên tục khác hoặc số lượng song song không giới hạn trừ khi những điểm đó được phê duyệt cho phiên bản đã đặt hàng. Cấu hình được phát hành phải tuân theo phạm vi BMS, thiết bị đầu cuối, bộ sạc, vỏ và tài liệu đã được xác nhận. |

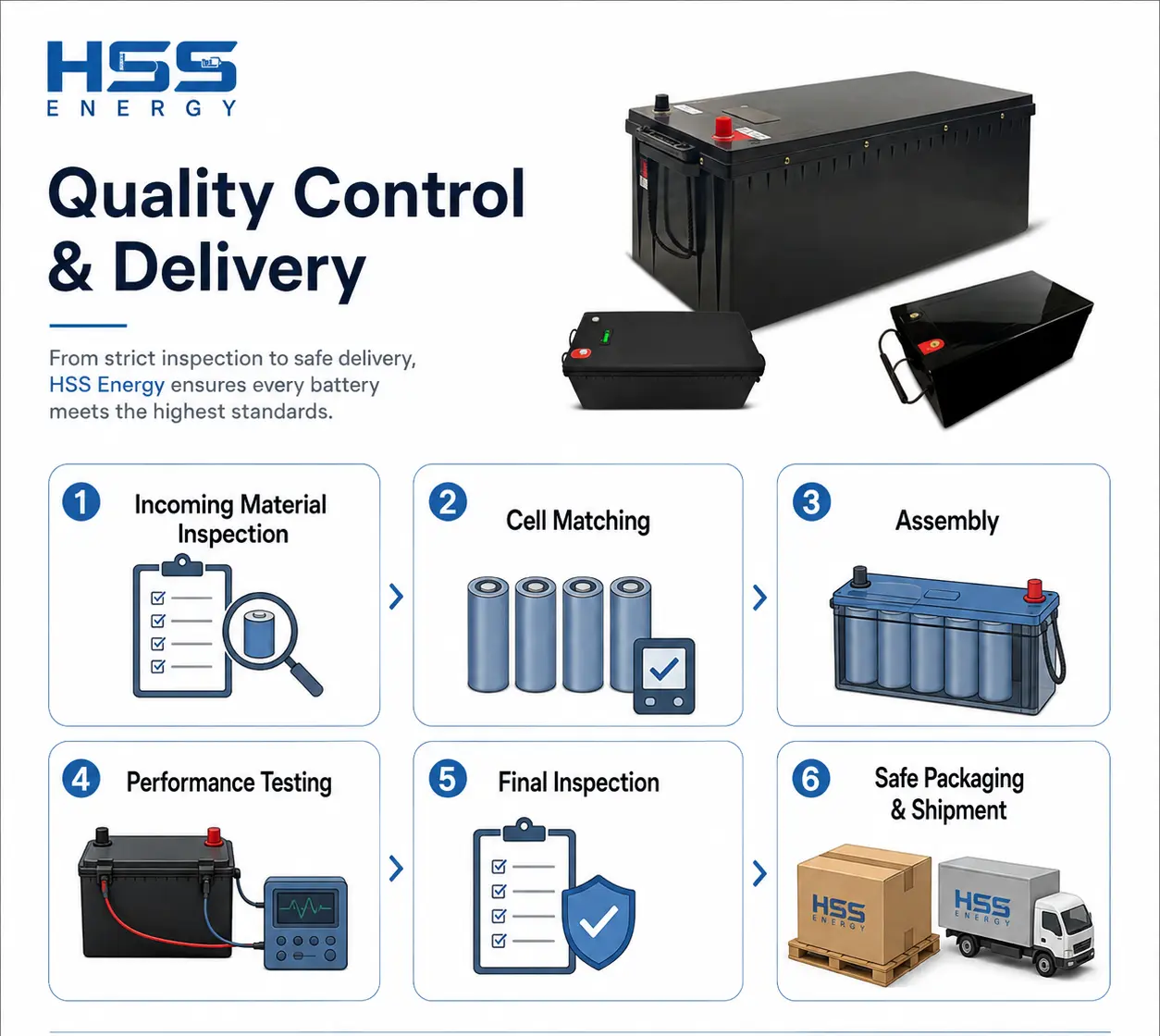

Hình ảnh trực quan của quy trình hỗ trợ việc đánh giá năng lực của nhà cung cấp; chúng không tự động có nghĩa là mọi tùy chọn và mọi thử nghiệm đều áp dụng cho mọi phiên bản được đặt hàng.
24V là loại thị trường và hệ thống. Điện áp danh định kỹ thuật cho cấu hình LiFePO4 8S là 25,6V.
Có thể là có, nhưng chỉ sau khi phù hợp với nhu cầu của động cơ, thời gian chạy dự kiến, cấu hình bộ sạc, bảo vệ cáp và khả năng dòng điện của gói đã được phê duyệt.
Không. Năng lực và sản lượng là những câu hỏi riêng biệt. Gói nguồn này trình bày quá trình sạc và xả bằng ngôn ngữ tốc độ C, do đó, khả năng hiện tại được phê duyệt chính xác phải được xác nhận từ cấu hình đã đặt hàng.
Nhiều kết nối song song được liệt kê nhưng số lượng gói được phê duyệt, bố trí bảo vệ, chiến lược cáp và cách cân bằng phải được xác nhận trước khi đặt hàng.
Chỉ sau khi kiểm tra cấu hình điện áp, giai đoạn sạc và bất kỳ chức năng cân bằng hoặc phục hồi nào. Bộ sạc được thiết kế cho các cài đặt axit chì truyền thống không tự động phù hợp.
Gửi mẫu hoặc nhãn pin hiện có, loại ứng dụng, chi tiết động cơ/biến tần/tải, thông tin về bộ sạc, kích thước ngăn, ưu tiên thiết bị đầu cuối, môi trường vận hành, số lượng và bất kỳ yêu cầu chức năng OEM nào.
