Giải pháp pin lithium tùy chỉnh

Một dự án pin lithium tùy chỉnh bắt đầu với thiết bị. Điện áp hoạt động, thời gian chạy, tải liên tục và tải cao điểm, không gian lắp đặt sẵn có, phương pháp sạc, môi trường vận hành và các yêu cầu tuân thủ xác định kiến trúc pin cuối cùng. HSS Energy hỗ trợ phát triển pin từ việc lựa chọn tế bào và BMS thông qua nguyên mẫu, xác nhận và sản xuất thiết bị.

Hoá học	Định dạng ô	Nền tảng điện áp	Tùy chỉnh
Li-ion / LiFePO4	18650/21700/Túi	Tùy chỉnh 1S đến nhiều dòng	BMS / vỏ / cáp / đầu nối / nhãn / bao bì

1. Bắt đầu với Yêu cầu về thiết bị

Thông số kỹ thuật pin tiêu chuẩn chỉ hữu ích khi nó phù hợp với thiết bị. Trước khi lựa chọn pin, dự án nên xác định giới hạn tải điện và cơ học mà pin phải hoạt động trong đó.

· Điện áp hoạt động và dải điện áp cho phép

· Thời gian chạy bắt buộc hoặc năng lượng mục tiêu

· Dòng tải trung bình, liên tục và cực đại

· Kích thước và trọng lượng tối đa của pin

· Phương thức sạc và giao diện sạc

· Nhiệt độ vận hành và bảo quản

· Quốc gia mục tiêu và các yêu cầu về chứng nhận

· Mẫu và số lượng sản xuất dự kiến

2. Cây quyết định pin tùy chỉnh nhanh

Bước chân	Điểm lựa chọn	Những gì cần xác nhận
1	Điện áp thiết bị	3.7V / 7.4V / 11.1V / 12V / 24V / tùy chỉnh
2	Thời gian chạy và tải	Thời gian hoạt động + dòng điện liên tục + dòng điện cực đại
3	Giới hạn cơ học	L × W × H tối đa, trọng lượng và phương pháp lắp đặt
4	Kiến trúc pin	Li-ion hoặc LiFePO4 + định dạng ô + cấu hình S/P + BMS
5	Giao diện	Connector, cable, charging port and optional communication
6	Xác thực	Nguyên mẫu -> thử nghiệm thiết bị -> tối ưu hóa -> mẫu được phê duyệt -> sản xuất

3. Lựa chọn hóa học và tế bào

Nền tảng	Sức mạnh điển hình	Ứng dụng tùy chỉnh phổ biến
NCM Lithium-ion	Mật độ năng lượng cao hơn và kích thước gói nhỏ gọn	Thiết bị cầm tay, thiết bị y tế, thiết bị thông minh, robot, thiết bị chăm sóc cá nhân
LiFePO4	Khả năng chu kỳ dài và đặc tính nhiệt ổn định	Thiết bị 12V/24V, nguồn điện dự phòng, thiết bị thay thế axit chì và thiết bị cố định

Đối với các dự án lithium-ion tùy chỉnh vừa và nhỏ, các tùy chọn pin có thể bao gồm pin loại A từ các nhà sản xuất có tên tuổi như EVE, DMEGC, BAK, LG và Samsung, tùy theo các yêu cầu về điện, kích thước, chứng nhận và cung cấp của dự án.

Thương hiệu di động chỉ là một yếu tố lựa chọn. Tính nhất quán về công suất, điện trở trong, khả năng phóng điện, nhiệt độ vận hành, kích thước, yêu cầu chu kỳ và tính liên tục của nguồn cung cấp được đánh giá cùng nhau.

4. Kiến trúc điện áp và gói

Nền tảng điện áp	Kiến trúc tiêu biểu	Ví dụ sử dụng
3.7V	Li-ion 1S	Thiết bị điện tử cầm tay, thiết bị thông minh, thiết bị nhỏ gọn
7.4V	Li-ion 2S	Dụng cụ cầm tay, thiết bị chăm sóc cá nhân, thiết bị thông minh
11.1V	Li-ion 3S	Thiết bị y tế, thiết bị giám sát, máy in, robot
12V	4S LiFePO4	Nguồn điện dự phòng, ắc quy thiết bị, thay thế axit chì nhỏ
24V trở lên	Li-ion / LiFePO4 dựa trên dự án	Robot, thiết bị, hệ thống DC công nghiệp và tùy chỉnh

Điện áp là kiến trúc khởi đầu, không phải là thông số kỹ thuật hoàn chỉnh của pin. Dung lượng, dung lượng hiện tại, định dạng ô, BMS, kích thước gói và đầu nối vẫn phải phù hợp với thiết bị.

5. BMS và thiết kế bảo vệ

Cấu hình BMS được chọn theo yêu cầu về kiến trúc và thiết bị của pin. Các chức năng bảo vệ tiêu chuẩn có thể bao gồm:

· Bảo vệ quá tải

· Bảo vệ quá xả

· Bảo vệ quá nhiệt

· Bảo vệ ngắn mạch

· Bảo vệ quá dòng khi cần thiết

· Cân bằng tế bào và theo dõi nhiệt độ theo thiết kế

Giao tiếp là tùy chọn và được lựa chọn theo giao diện thiết bị. Các tùy chọn dự án có sẵn có thể bao gồm Bluetooth, RS485 và CAN. Việc phát triển BMS hoặc điều chỉnh giao thức có thể được hỗ trợ khi dự án yêu cầu chiến lược kiểm soát tùy chỉnh.

6. Tùy chỉnh cơ khí, vỏ và giao diện

Khu vực	Tùy chọn có sẵn
Nhà ở	Vỏ nhựa hiện có nếu phù hợp; dụng cụ bằng nhựa tùy chỉnh cho các dự án được xác định; vỏ bằng thép không gỉ hoặc tấm kim loại cho các yêu cầu cơ học đặc biệt hoặc khối lượng thấp hơn
Cáp	Máy đo dây, chiều dài cáp, dây dẫn sạc/xả riêng biệt và dây nịt dành riêng cho dự án
Đầu nối	Đầu nối JST, Molex, XT-series, DC, giao diện kiểu Anderson và các đầu nối khác dành riêng cho dự án
Nhãn	Nhãn mẫu, nhãn hiệu khách hàng, nhãn cảnh báo và nhận dạng cụ thể của thị trường
Bao bì	Bao bì xuất khẩu tiêu chuẩn hoặc bao bì bán lẻ / OEM tùy chỉnh
BMS	Cài đặt bảo vệ, giao tiếp tùy chọn và phát triển theo dự án cụ thể

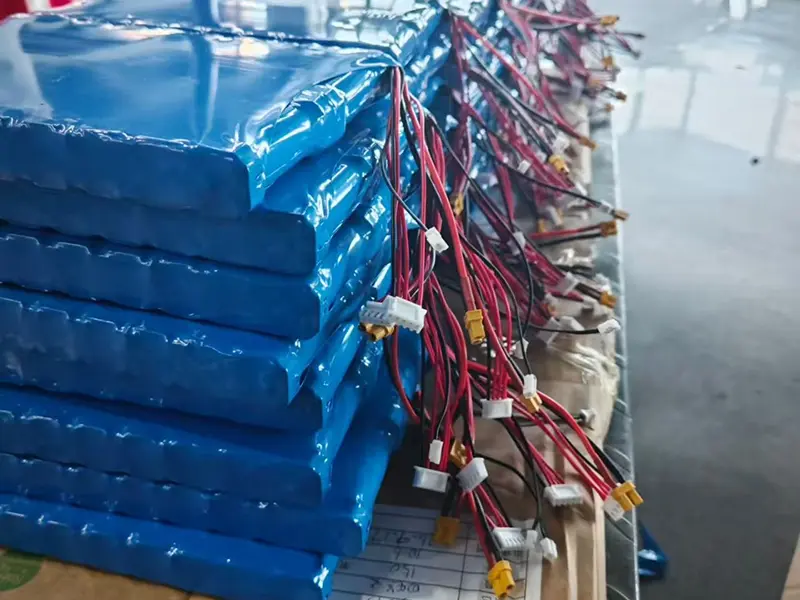

Custom Lithium Battery Solutions

Bộ pin tùy chỉnh với cáp và đầu nối dành riêng cho dự án được chuẩn bị cho sản xuất

7. Kỹ thuật pin dành riêng cho ứng dụng

Ứng dụng	Ưu tiên thiết kế điển hình
Thiết bị y tế và chăm sóc sức khỏe	Sản lượng ổn định, thời gian chạy, kích thước gói, đầu nối và tài liệu thị trường
Thiết bị làm đẹp và chăm sóc cá nhân	Kích thước nhỏ gọn, trọng lượng, thời gian chạy và phù hợp với vỏ máy
Thiết bị thú cưng thông minh	Thời gian chờ, hoạt động ở mức năng lượng thấp, giao diện sạc và tích hợp gói
Máy in và dụng cụ cầm tay	Thời gian chạy, tải nhất thời, đầu nối và kích thước di động
Robot và thiết bị thông minh	Dòng điện liên tục/cực đại, BMS, giao tiếp tùy chọn và lắp đặt cơ học
Thiết bị an ninh và giám sát	Thời gian chạy dự phòng, điều kiện môi trường và nguồn DC ổn định

Ba dự án thực tế minh họa các ưu tiên tùy chỉnh khác nhau: kết hợp điện và đầu nối, tích hợp truyền thông BMS và tùy chỉnh cơ học dòng điện cao. Danh tính khách hàng không được tiết lộ.

Trường hợp 01 — Bộ pin lithium tùy chỉnh 11.1V 3Ah

Tùy chỉnh tải điện và đầu nối kép

hạng mục dự án	Cấu hình đã được xác nhận
Điện áp danh định	11.1V
Dung tích	3A
Năng lượng danh nghĩa	33,3Wh
Dòng xả liên tục	9A
Kiến trúc pin	3S
Đầu nối	Đầu nối DC + đầu nối XT60
Trọng tâm tùy chỉnh	Khả năng phóng điện, kết nối dây và cấu hình cáp kép

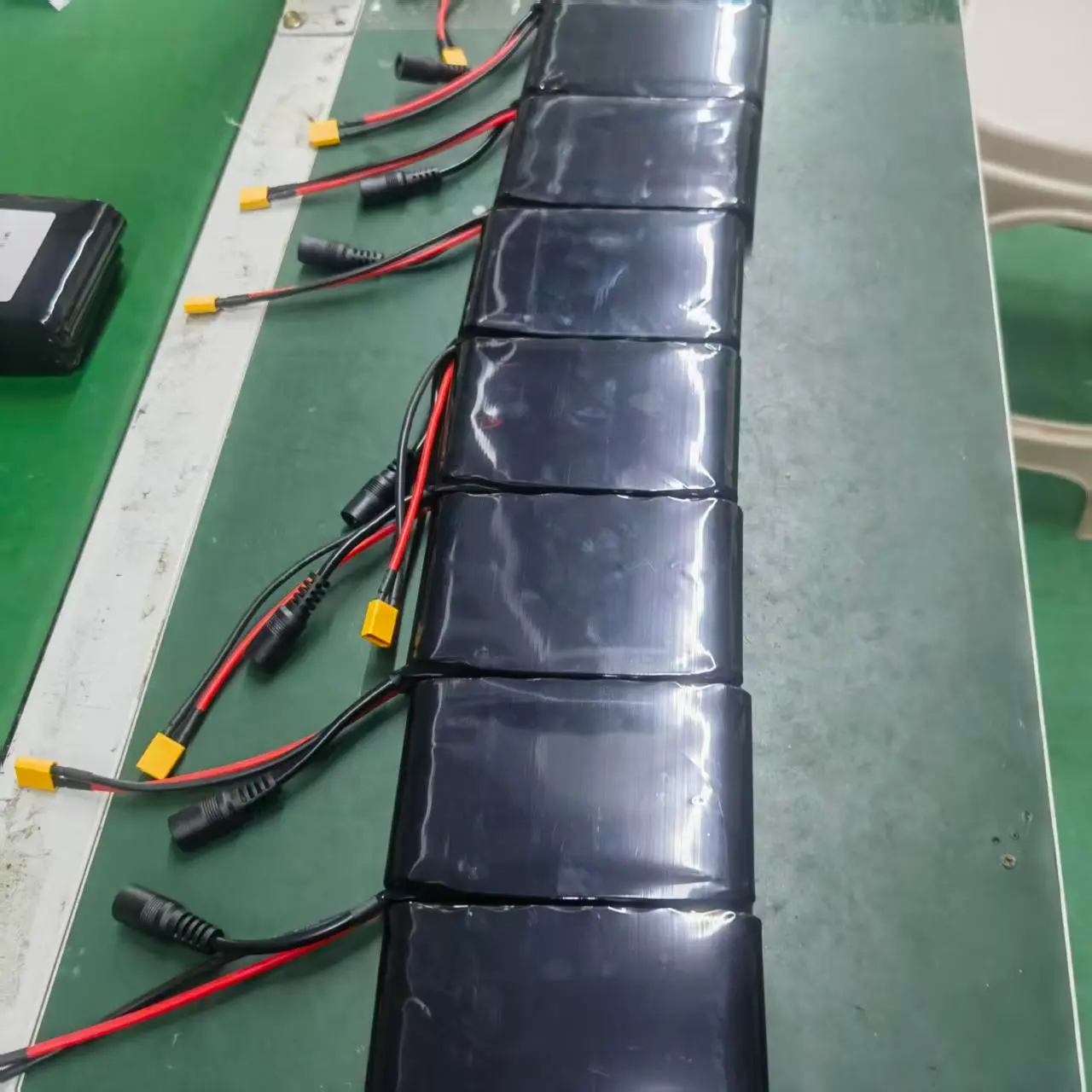

Custom Lithium Battery Solutions

Sản xuất hàng loạt gói 11.1V 3Ah với giao diện DC và XT60.

Trường hợp 02 — Bộ pin LiFePO4 12.8V 30Ah

Tùy chỉnh giao tiếp BMS và Bluetooth

hạng mục dự án	Cấu hình đã được xác nhận
Hóa học pin	LiFePO4
Điện áp danh định	12,8V
Dung tích	30ah
Năng lượng danh nghĩa	384Wh
BMS	60A
Giao tiếp	Bluetooth
Trọng tâm tùy chỉnh	Lựa chọn BMS, giao tiếp Bluetooth và tích hợp bao vây

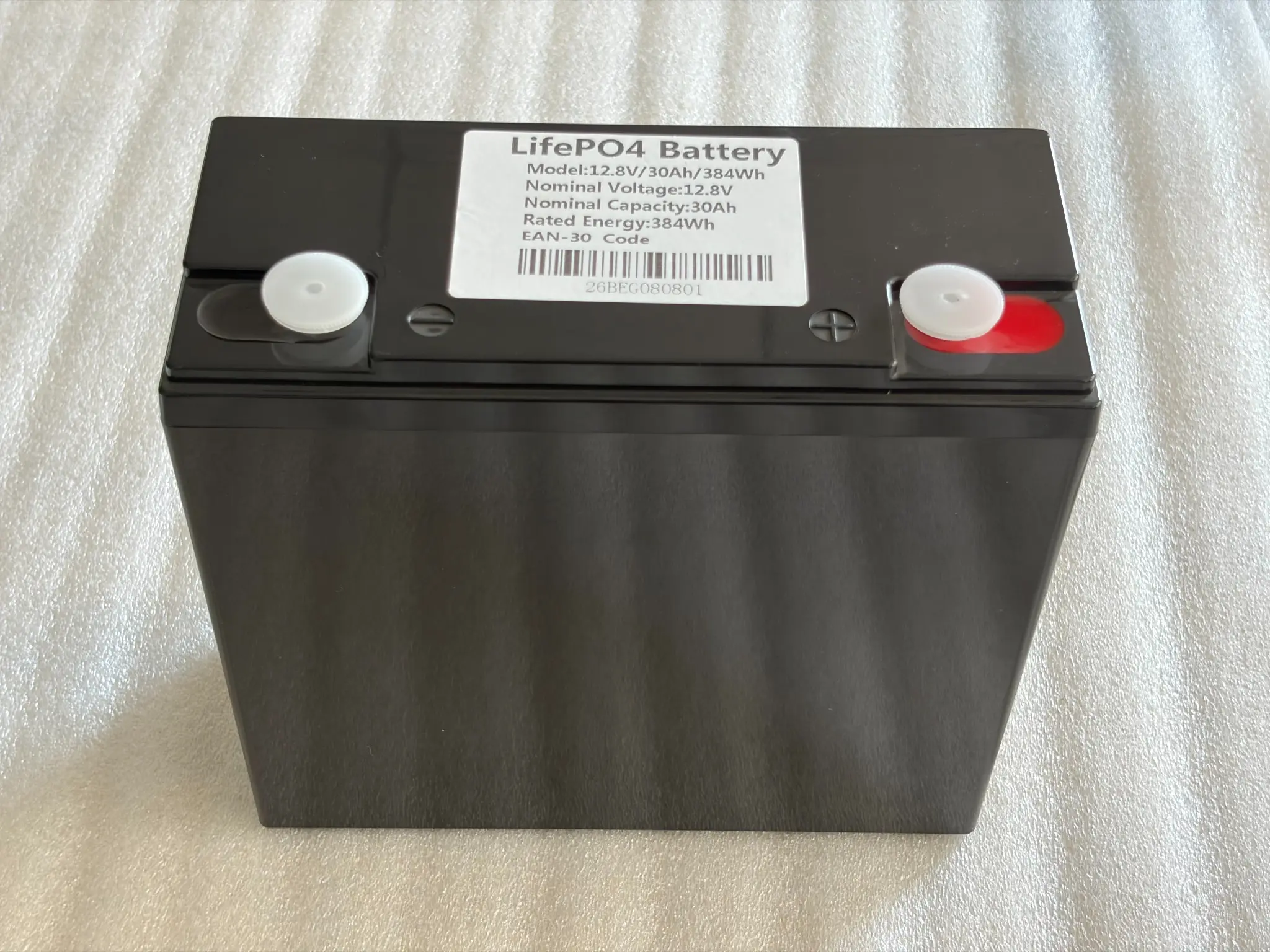

Custom Lithium Battery Solutions

Pin LiFePO4 12.8V 30Ah với 60A BMS và giao tiếp Bluetooth.

Trường hợp 03 — Bộ pin tùy chỉnh 72V 25Ah

Sản lượng dòng điện cao và hệ số dạng cơ học đặc biệt

hạng mục dự án	Cấu hình đã được xác nhận
Điện áp danh định	72V
Dung tích	25ah
Dòng xả liên tục	150A
Đầu nối	QS10
Bao vây	Vỏ kim loại có hình dạng tùy chỉnh
Trọng tâm tùy chỉnh	Hình dạng đặc biệt, tích hợp đầu nối dòng điện cao và dòng điện cao

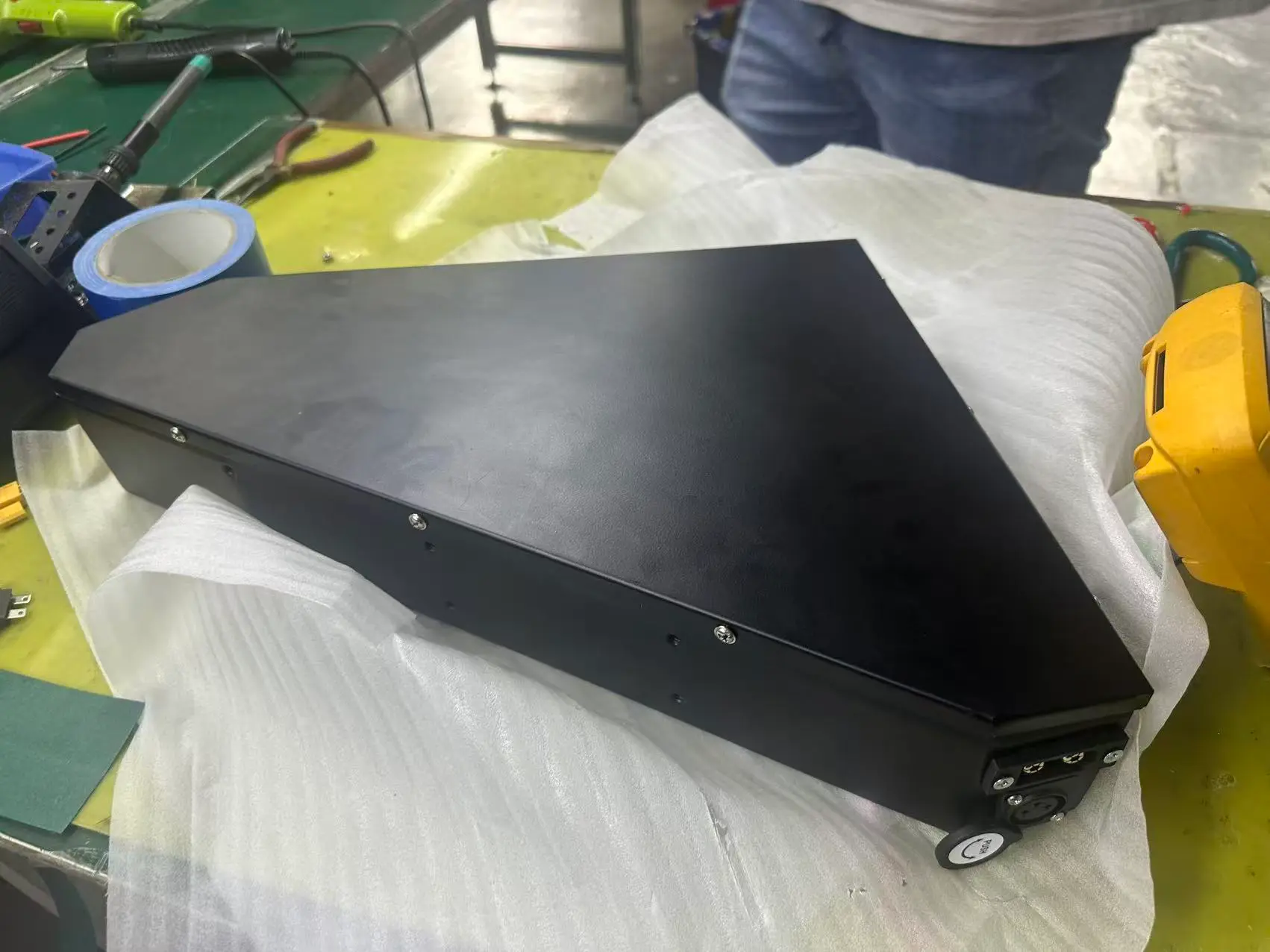

Custom Lithium Battery Solutions

Bộ pin 72V 25Ah có hình dạng tùy chỉnh với dòng xả liên tục 150A và giao diện QS10.

Những trường hợp này cho thấy điện áp, công suất dòng điện, BMS, giao tiếp, hình dạng vỏ, cáp và đầu nối có thể phù hợp với thiết bị như thế nào thay vì buộc thiết bị phải chấp nhận định dạng pin cố định.

9. Từ thời gian chạy thiết bị đến dung lượng pin

Gói tùy chỉnh phải có kích thước phù hợp với yêu cầu năng lượng của thiết bị, sau đó được kiểm tra theo giới hạn dòng điện, điện áp và không gian.

đầu vào	Ví dụ
Điện áp hoạt động của thiết bị	Lớp 11.1V
Tải trung bình	15W
Thời gian chạy bắt buộc	4 giờ
Ước tính năng lượng ban đầu	15W × 4h = 60Wh

Việc tính toán 60Wh chỉ là điểm khởi đầu. Công suất cuối cùng cũng cần xem xét đến dòng phóng điện, hiệu suất chuyển đổi, độ sâu xả cho phép, nhiệt độ, giới hạn lão hóa, tải đỉnh và các yêu cầu dự trữ cụ thể của thiết bị. Biên độ kỹ thuật được dự án xác nhận thay vì áp dụng một tỷ lệ phần trăm cố định cho mọi ứng dụng.

10. Nền tảng hiện có, Bán tùy chỉnh hoặc Tùy chỉnh hoàn toàn

Lộ trình phát triển	Phạm vi điển hình	Phù hợp nhất
Nền tảng hiện có	Sử dụng nền tảng điện áp/công suất đã được thiết lập sẵn; điều chỉnh cáp, đầu nối, nhãn hoặc bao bì	Xác thực mẫu nhanh và gánh nặng phát triển thấp hơn
Bán tùy chỉnh	Giữ nguyên kiến trúc pin cơ bản; điều chỉnh công suất, BMS, vỏ hoặc giao diện	Các dự án cần thay đổi cơ/điện vừa phải
tùy chỉnh đầy đủ	Xác định cấu hình ô, S/P, BMS, cấu trúc cơ khí, đầu nối và xác nhận từ các yêu cầu của thiết bị	Thiết bị mới, không gian lắp đặt hạn chế hoặc các yêu cầu về điện cụ thể của dự án

11. Nguyên mẫu để sản xuất hàng loạt

Sân khấu	Hoạt động	đầu ra
01	Đánh giá yêu cầu	Điện áp thiết bị, tải, thời gian chạy, không gian, sạc và thị trường mục tiêu
02	Đề xuất pin	Hóa học, định dạng ô, cấu hình S/P, BMS, vỏ và giao diện
03	Mẫu kỹ thuật	Sản xuất nguyên mẫu và xác minh điện
04	Kiểm tra thiết bị	Xác nhận thời gian chạy, độ vừa vặn, nhiệt độ, sạc và tải
05	Tối ưu hóa	Điều chỉnh cấu hình trong đó quá trình kiểm tra thiết bị xác định được sự không khớp
06	Phê duyệt mẫu	Cố định cấu hình đã được phê duyệt
07	Sản xuất thí điểm	Xác minh tính nhất quán và lắp ráp lô nhỏ
08	Sản xuất hàng loạt	QC sản xuất, kiểm tra cuối cùng và giao hàng

12. Kiểm tra sản xuất và điện

Sản xuất pin tùy chỉnh đòi hỏi sự nhất quán ở cả cấp độ thành phần và gói. Kiểm soát quy trình điển hình có thể bao gồm kiểm tra tế bào đầu vào, phân loại và đối sánh tế bào, xác minh BMS, lắp ráp gói, kiểm tra sạc/xả, xác minh bảo vệ, lão hóa và kiểm tra cuối cùng.

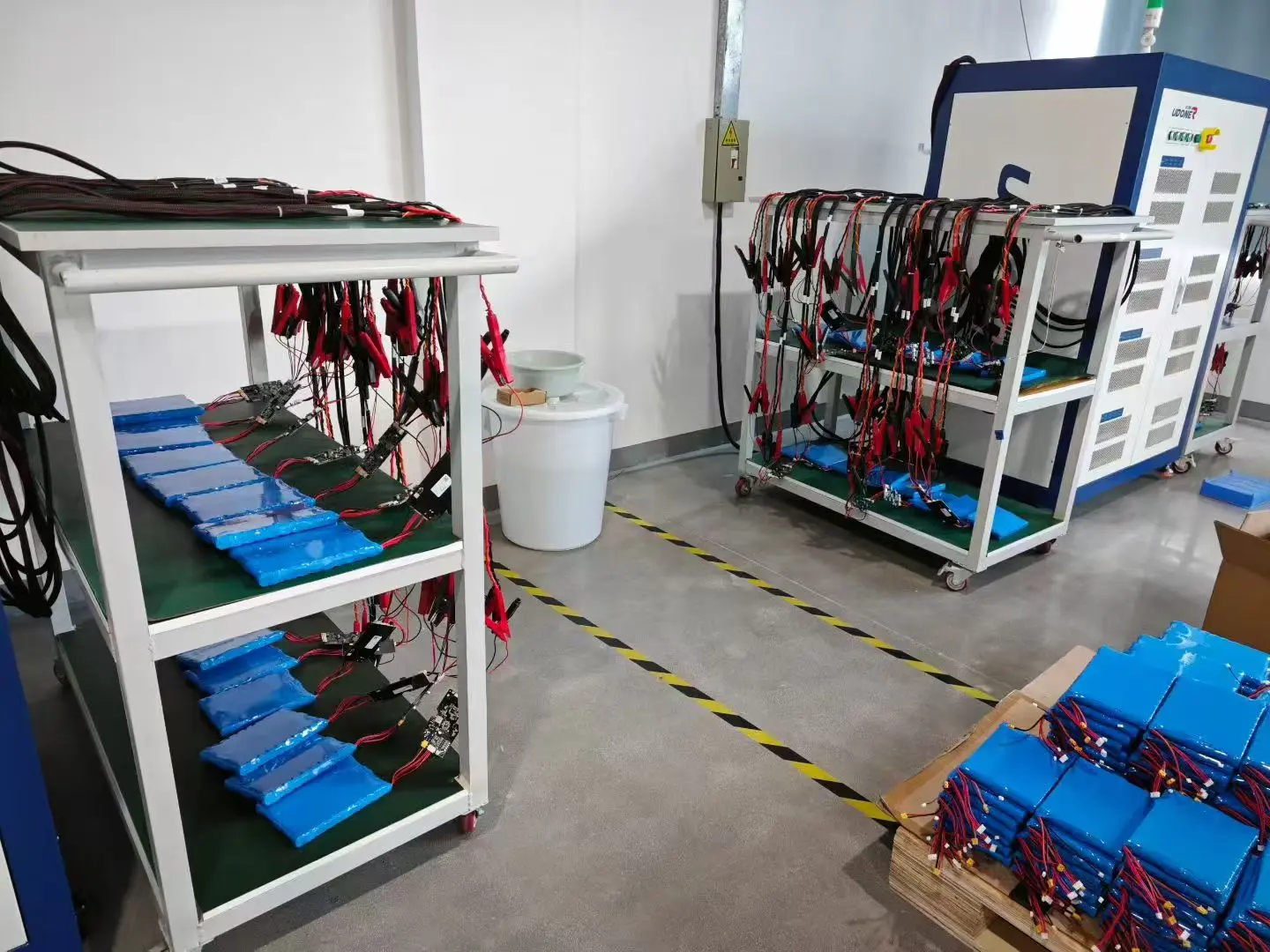

Custom Lithium Battery Solutions

Bộ pin đang được kiểm tra điện đa kênh và xác minh sản xuất

13. Hỗ trợ chứng nhận và tài liệu

Yêu cầu chứng nhận phụ thuộc vào cấu hình pin cuối cùng, danh mục sản phẩm cuối cùng và thị trường đích. HSS Energy có thể hỗ trợ lập kế hoạch lập tài liệu và chứng nhận cho các dự án pin tùy chỉnh. Ví dụ về tài liệu dự án có sẵn bao gồm thử nghiệm vận chuyển UN38.3, MSDS và các chứng nhận thị trường chọn lọc như KC cho các mẫu pin hiện hành.

Các tài liệu hiển thị bên dưới chỉ là những ví dụ được chọn. Điều đó không có nghĩa là mọi cấu hình pin tùy chỉnh đều được tự động bảo vệ. Phạm vi chứng nhận dành riêng cho từng mẫu phải được xác nhận trước khi phê duyệt đơn hàng.

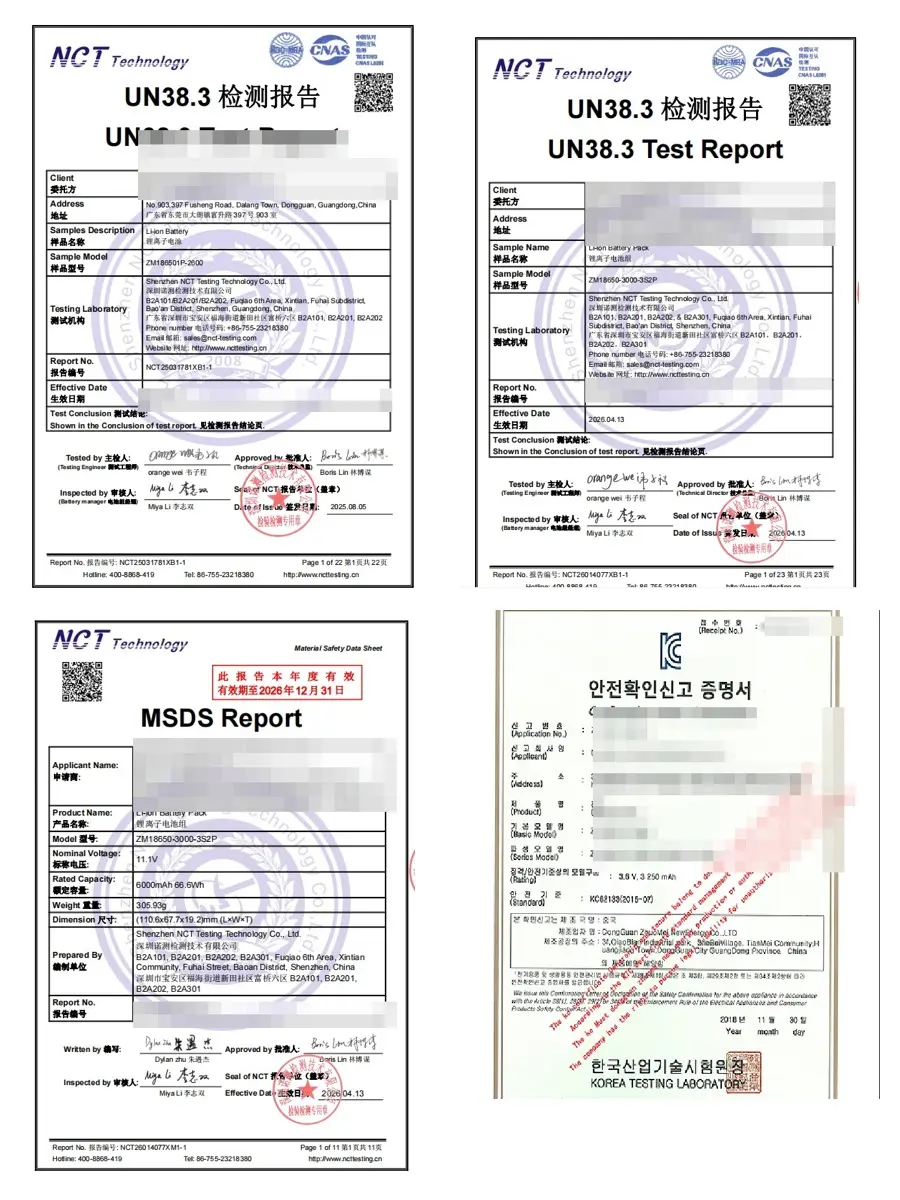

Custom Lithium Battery Solutions

Các ví dụ chứng từ vận chuyển và chứng nhận được lựa chọn; thông tin của người nộp đơn/công ty được biên tập lại để hiển thị công khai

Lộ trình tài liệu điển hình

Yêu cầu	Sử dụng điển hình
UN38.3	Thử nghiệm vận chuyển pin lithium cho mẫu pin hiện hành
MSDS	Tài liệu hỗ trợ an toàn và vận chuyển
IEC 62133-2/CB	Trường hợp cần thiết đối với các dự án pin lithium có thể sạc lại được niêm phong di động
CE / RoHS	Theo cấu hình sản phẩm cuối cùng và yêu cầu của thị trường đích
KC	Đối với các mẫu pin hiện hành dành cho thị trường Hàn Quốc

14. Thông tin cần thiết cho dự án pin tùy chỉnh

· Tên thiết bị và ứng dụng

· Điện áp hoạt động và dải điện áp cho phép

· Dòng điện hoặc công suất trung bình và cực đại

· Thời gian chạy bắt buộc

· Kích thước và trọng lượng tối đa của pin

· Thông số kỹ thuật pin hiện tại nếu thay thế gói hiện có

· Thông tin về phương thức sạc và bộ sạc

· Các yêu cầu về đầu nối, cáp và giao tiếp

· Nhiệt độ hoạt động và môi trường lắp đặt

· Quốc gia mục tiêu/yêu cầu về giấy chứng nhận

· Mẫu và số lượng sản xuất dự kiến

15. Thông báo về thông số và thông số kỹ thuật

Thông số kỹ thuật, ví dụ và tùy chọn cấu hình hiển thị trên trang này là để đánh giá kỹ thuật sơ bộ. Điện áp cuối cùng, công suất, kích thước, trọng lượng, dòng phóng điện, kiểu pin, BMS, đầu nối, vỏ, giao tiếp và các thông số kỹ thuật khác có thể thay đổi tùy theo yêu cầu của thiết bị, tính sẵn có của thành phần, phạm vi chứng nhận và quá trình phát triển sản phẩm.

Thông số kỹ thuật cuối cùng phải tuân theo mẫu đã được phê duyệt, bảng dữ liệu đã được xác nhận, thỏa thuận kỹ thuật, PI hoặc hợp đồng. Trường hợp thông tin trang web khác với tài liệu dự án đã được phê duyệt thì tài liệu dự án đã được phê duyệt sẽ được ưu tiên áp dụng.

Hãy cho chúng tôi biết về thiết bị của bạn

Gửi điện áp, tải, thời gian chạy cần thiết, dung lượng pin, phương thức sạc, đầu nối và thị trường mục tiêu của thiết bị. HSS Energy có thể đánh giá xem nền tảng hiện có, cấu hình bán tùy chỉnh hay thiết kế pin tùy chỉnh hoàn toàn có phải là điểm khởi đầu phù hợp nhất cho dự án hay không.
