Nền tảng pin LiFePO4 phù hợp với điện áp biến tần, tải trọng hộ gia đình, thời lượng dự phòng, giao thức liên lạc và yêu cầu của thị trường đích.

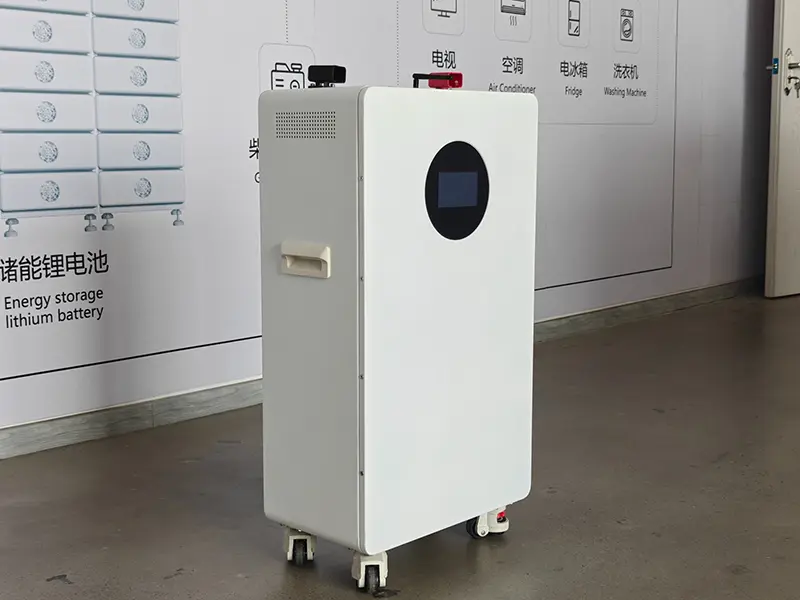

Pin lưu trữ năng lượng LiFePO4 đặt trên sàn dân dụng.
|
Phù hợp với hệ thống điện hoàn chỉnh Dung lượng pin chỉ là một phần trong việc lựa chọn hệ thống. Cấu hình cuối cùng được kiểm tra dựa trên phạm vi DC của biến tần, tải liên tục và tải tối đa, giao tiếp CAN/RS485, điều kiện lắp đặt và các yêu cầu mở rộng trong tương lai. |
Lựa chọn lưu trữ dân dụng bắt đầu với mô hình biến tần chính xác. Nền tảng biến tần 48V / 51.2V thường sử dụng dàn pin điện áp thấp, trong khi bộ biến tần lai điện áp cao yêu cầu nền tảng pin HV nối tiếp phù hợp với cửa sổ vận hành DC của biến tần.
|
Hệ thống |
Định dạng điển hình |
Phương pháp mở rộng |
sử dụng điển hình |
|
Hạ áp 48V / 51,2V |
Tường/sàn/giá đỡ |
Các gói phù hợp song song |
Hệ thống dân cư năng lượng mặt trời, dự phòng và không nối lưới |
|
Điện áp cao |
Các mô-đun nối tiếp |
Thêm các mô-đun phù hợp theo chuỗi |
Khu dân cư, biệt thự và hệ thống lưu trữ phân tán lớn hơn có công suất cao hơn |
|
BƯỚC CHÂN |
KIỂM TRA |
QUY TẮC LỰA CHỌN |
|
1 |
Nền tảng biến tần |
Đầu vào pin 48V/51.2V -> chọn cục pin điện áp thấp. Đầu vào pin điện áp cao -> chọn nền tảng mô-đun HV phù hợp với cửa sổ DC biến tần. |
|
2 |
Mục tiêu lưu trữ |
Chọn năng lượng sử dụng cần thiết và thời gian dự phòng. Bắt đầu từ các nền tảng loại 10,24kWh hoặc 16,08kWh, sau đó mở rộng với các gói LV phù hợp song song hoặc các mô-đun HV nối tiếp nếu được hỗ trợ. |
|
3 |
Tải và truyền thông |
Xác nhận liên tục và công suất cực đại/dòng điện, giao tiếp CAN hoặc RS485, giao thức chính xác và chương trình cơ sở biến tần trước khi hoàn tất cấu hình pin. |
|
4 |
Thị trường điểm đến |
Xác nhận quốc gia mục tiêu và các tài liệu tuân thủ cụ thể về mẫu mã, ghi nhãn, chứng từ vận chuyển và bất kỳ lộ trình phê duyệt hoặc niêm yết nào của địa phương cần thiết cho dự án. |
Cấu hình cuối cùng được xác nhận dựa trên mô hình biến tần chính xác, mục tiêu lưu trữ, tải/dòng điện, các yêu cầu CAN/RS485 và thị trường đích.
Phạm vi lưu trữ dân dụng hiện tại bao gồm hệ thống pin điện áp thấp 51,2V và nền tảng điện áp cao mô-đun. Các tế bào LiFePO4 hạng A có thể được cấu hình từ EVE, DEJIN, REPT và CORNEX tùy theo công suất, yêu cầu hiện tại và thiết kế dự án.
|
tham số |
NSTLV-10.2K |
51.2V 314Ah |
NSTFW-16K-HV |
|
Ngành kiến trúc |
Điện áp thấp |
Điện áp thấp |
Mô-đun điện áp cao |
|
Hoá học |
LiFePO4 |
LiFePO4 |
LiFePO4 |
|
năng lượng danh nghĩa |
10,24kWh |
16,08kWh |
16,08kWh mỗi mô-đun |
|
Năng lượng sử dụng được/DoD |
9,22kWh / 90% |
14,47kWh / 90% |
90% DoD |
|
Điện áp |
51,2V |
51,2V |
Danh nghĩa hệ thống 256-716.8V |
|
Mở rộng |
Tối đa. 15 gói song song |
Tối đa. 15 gói song song |
5-14 mô-đun nối tiếp |
|
Khuyến nghị hiện tại |
80A |
140A |
160A |
|
Dòng điện tối đa |
120A |
200A |
200A |
|
Vòng đời |
>= 6.000 chu kỳ |
>= 8.000 chu kỳ |
>= 8.000 chu kỳ |
|
IP/làm mát |
IP54 / tự nhiên |
IP20 / tự nhiên |
IP20/quạt |
|
Giao tiếp |
CÓ THỂ / RS485 / RS232 |
CÓ THỂ / RS485 / RS232 |
CÓ THỂ / RS485 |
|
Cài đặt |
Tường/sàn |
Gắn trên sàn |
Ngăn xếp/khung sắt |
|
Nền tảng |
1 gói |
2 gói |
3 gói |
Giới hạn nền tảng |
|
NSTLV-10.2K |
10,24kWh |
20,48kWh |
30,72kWh |
Lên đến 15 gói song song* |
|
51.2V 314Ah |
16,08kWh |
32,16kWh |
48,24kWh |
Lên đến 15 gói song song* |
*Số lượng song song là khả năng của nền tảng pin. Kích thước hệ thống có thể sử dụng cuối cùng phụ thuộc vào giới hạn biến tần, cấu hình BMS, thiết kế bảo vệ và yêu cầu của dự án.
|
Đánh giá mô-đun |
51,2V / 314Ah / 16,08kWh |
|
Cấu hình loạt |
5-14 mô-đun |
|
Điện áp danh định của hệ thống |
256-716.8V |
|
Năng lượng danh nghĩa của hệ thống |
80,38-225,08kWh |
|
Năng lượng có thể sử dụng ở mức 90% DoD |
72,34-202,57kWh |
|
Nhiệt độ làm việc |
-10°C đến 55°C |
|
Giao tiếp |
CÓ THỂ / RS485 |
*Dải điện áp và năng lượng của hệ thống HV là ví dụ về cấu hình. Số lượng loạt cuối cùng tùy thuộc vào cửa sổ DC biến tần chính xác, thiết kế BMS và thông số kỹ thuật của dự án đã được phê duyệt.
Số lượng mô-đun chính xác được chọn dựa trên cửa sổ DC điện áp cao của biến tần và dung lượng lưu trữ cần thiết.
|
Thông số & Thông số kỹ thuật Thông số kỹ thuật là giá trị tham chiếu và có thể thay đổi tùy theo lựa chọn ô, phiên bản BMS/chương trình cơ sở, vỏ, giao thức biến tần, tối ưu hóa sản xuất hoặc cấu hình dự án. Điện áp cuối cùng, công suất, giới hạn dòng điện, kích thước, trọng lượng, xếp hạng IP, giao tiếp, điều kiện vòng đời, phạm vi chứng nhận và điều khoản bảo hành phải tuân theo bảng dữ liệu dành riêng cho từng mẫu máy và PI, thỏa thuận kỹ thuật hoặc hợp đồng đã ký cho mỗi đơn hàng. Các tài liệu đặt hàng đã ký chiếm ưu thế hơn nội dung trang web. Thông số kỹ thuật ngoài hợp đồng có thể được cập nhật mà không cần thông báo trước. |
Các nền tảng pin điện áp thấp và điện áp cao HSS Energy có thể được cấu hình cho các nền tảng biến tần lưu trữ năng lượng và hybrid chính thống. Khả năng tương thích được xác nhận bằng model biến tần chính xác, dải điện áp pin và giao thức truyền thông CAN/RS485 trước khi cấu hình cuối cùng.
|
Thương hiệu |
Ví dụ về dòng/nền tảng tương thích |
|
|
Dey |
SUN-7/7.6/8/10/12K-SG06LP1-EU-CM3 |
|
|
Solis |
S6-EH3P(60-75)K10-LV-YD-H |
|
|
tăng trưởng |
TỐC ĐỘ 12000 ES |
|
|
TốtChúng tôi |
Các mô hình được hỗ trợ bổ sung - xác nhận mô hình chính xác |
|
|
Trước |
Các mô hình được hỗ trợ bổ sung - xác nhận mô hình chính xác |
|
|
Megarevo |
Các mô hình được hỗ trợ bổ sung - xác nhận mô hình chính xác |
|
|
Tại sao việc xác nhận mô hình chính xác lại quan trọng Một thương hiệu tương thích không có nghĩa là mọi model biến tần đều sử dụng cùng một dải điện áp, giao thức hoặc giới hạn dòng điện. Việc khớp đúng mẫu máy trước khi giao hàng giúp giảm thiểu những thay đổi trong quá trình vận hành và khắc phục sự cố liên lạc. |
||
Các tài liệu tham khảo dự án được chọn thể hiện cả hệ thống song song điện áp thấp và cấu hình mô-đun điện áp cao trên các thị trường khác nhau.
|
Chợ |
Công suất hệ thống |
Ngành kiến trúc |
Biến tần |
|
|
nước Đức |
64,3kWh |
Điện áp cao |
Dey |
|
|
Mô-ri-xơ |
32,15kWh |
Điện áp thấp |
Solis |
|
|
Malaysia |
144,69kWh |
Điện áp cao |
Dey |
|

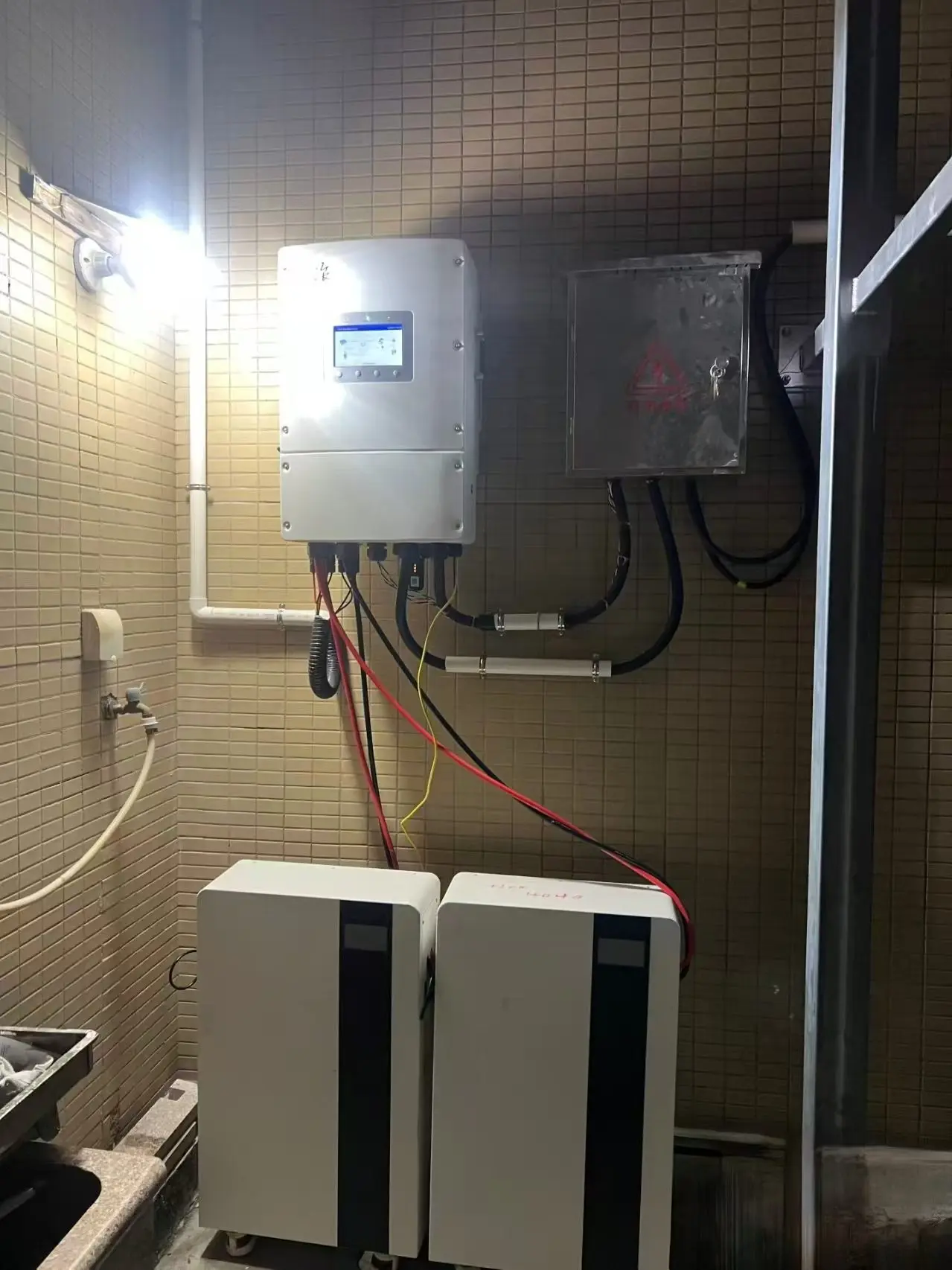

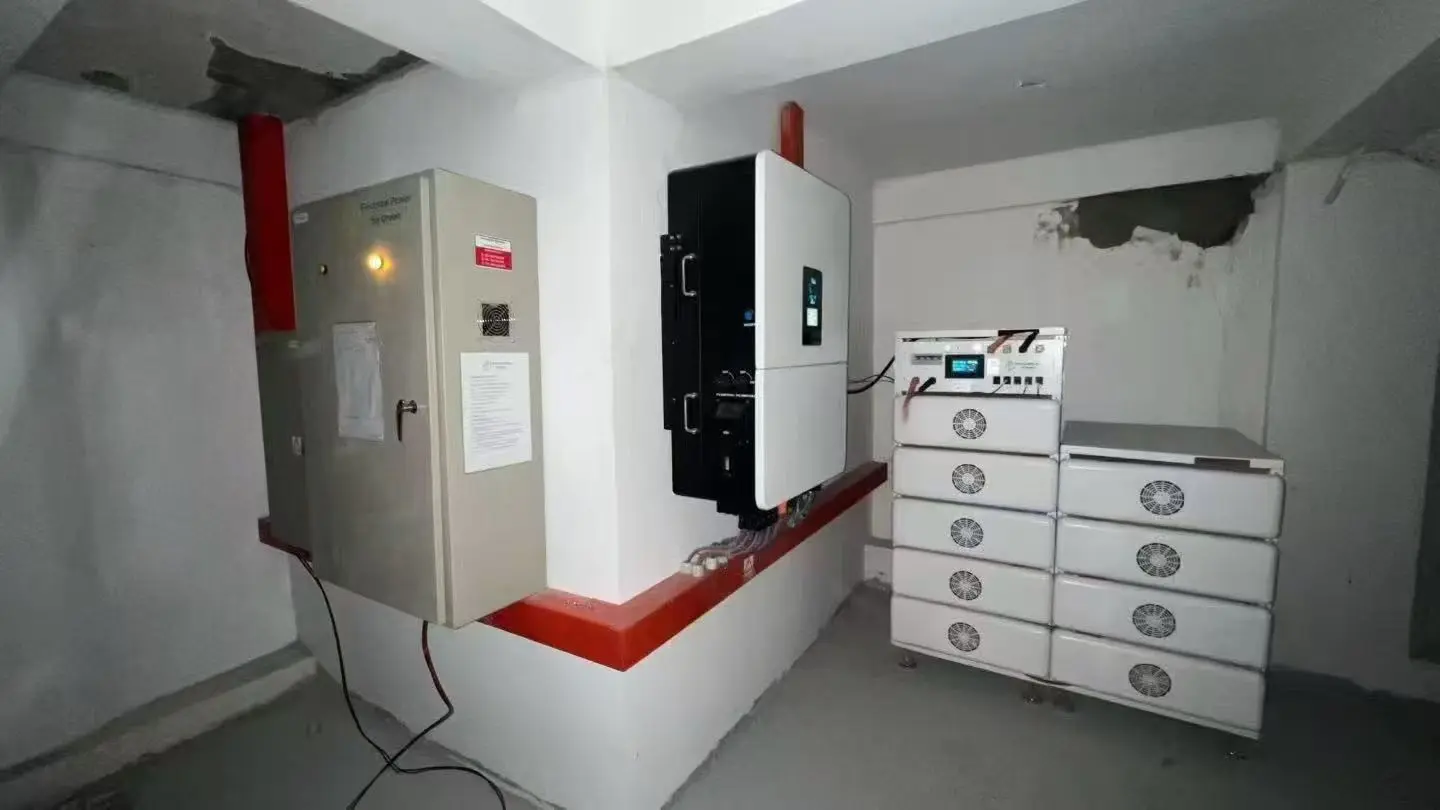

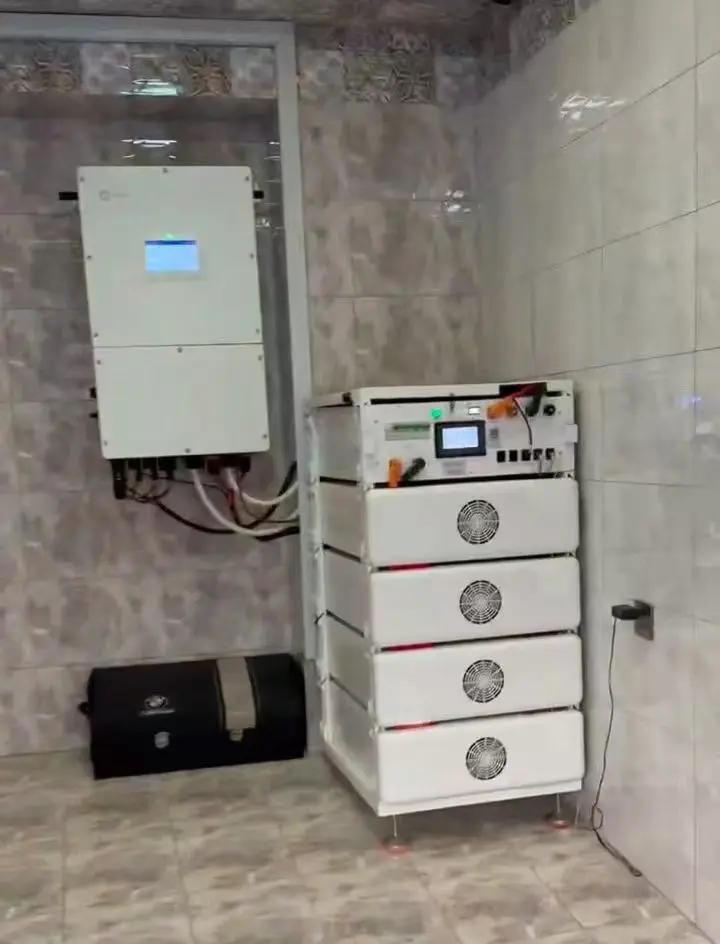

Các ảnh lắp đặt hiện trường được chọn lọc được cung cấp cho các dự án lưu trữ phân tán và khu dân cư của HSS Energy.
Pin lưu trữ dân dụng phải được kết nối điện và kỹ thuật số với biến tần. Cấu hình BMS, giới hạn dòng sạc/xả và hoạt động liên lạc được kiểm tra cùng với kiến trúc pin.
|
Kiểm tra kỹ thuật |
Yêu cầu dự án |
|
Cửa sổ điện |
Điện áp danh định, điện áp sạc, điện áp cắt và phạm vi đầu vào biến tần |
|
Khả năng điện |
Dòng sạc/xả liên tục và cực đại |
|
Giao tiếp |
Giao thức CAN hoặc RS485, báo cáo SOC, cảnh báo và trạng thái bảo vệ |
|
Thiết kế nhiệt |
Làm mát tự nhiên hoặc quạt tùy theo nền tảng pin |
|
Tích hợp cơ khí |
Lắp đặt trên tường, sàn, giá đỡ, ngăn xếp hoặc khung sắt |
|
Mở rộng |
Kiến trúc song song hoặc nối tiếp phù hợp với thiết kế biến tần và BMS |

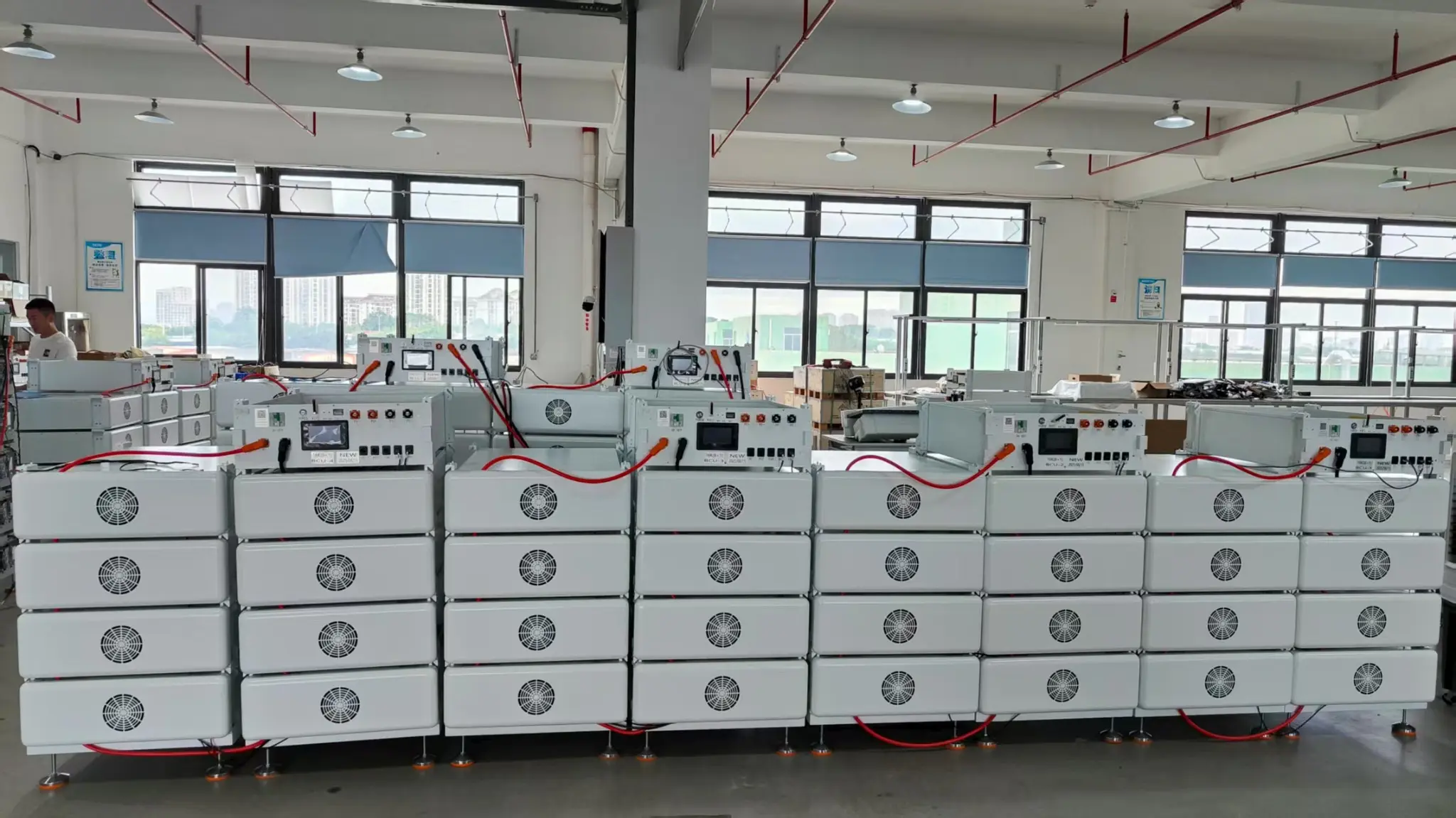

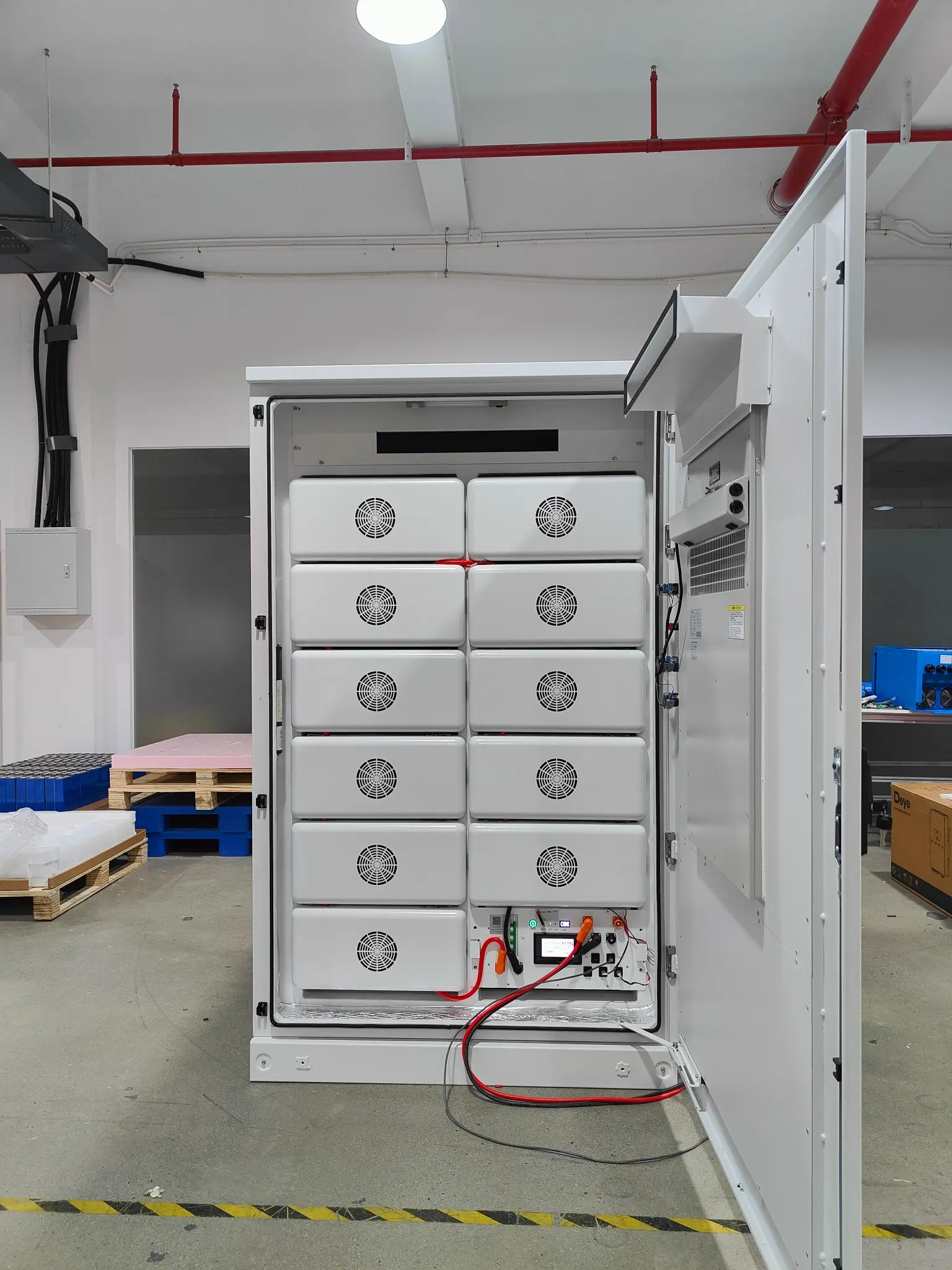

Tích hợp hệ thống pin mô-đun và lắp ráp điện bên trong.
Các mô-đun pin đang được lắp ráp và xác minh về điện trước khi tích hợp hệ thống.
· Kiểm tra tính nhất quán của ô và mô-đun
· Gói kiểm tra điện áp, cực tính và cách điện
· Xác minh chức năng sạc và xả
· Bảo vệ BMS và xác minh giới hạn hiện tại
· Kiểm tra giao tiếp CAN / RS485 nếu cần
· Kiểm tra lần cuối hệ thống dây điện, đầu nối và chức năng hệ thống
Tài liệu dành riêng cho từng mẫu máy có sẵn cho các sản phẩm pin được chọn. Phải luôn kiểm tra phạm vi chứng chỉ và báo cáo theo mẫu chính xác trước khi xuất bản hoặc giao hàng.
|
|
|
|
|
|

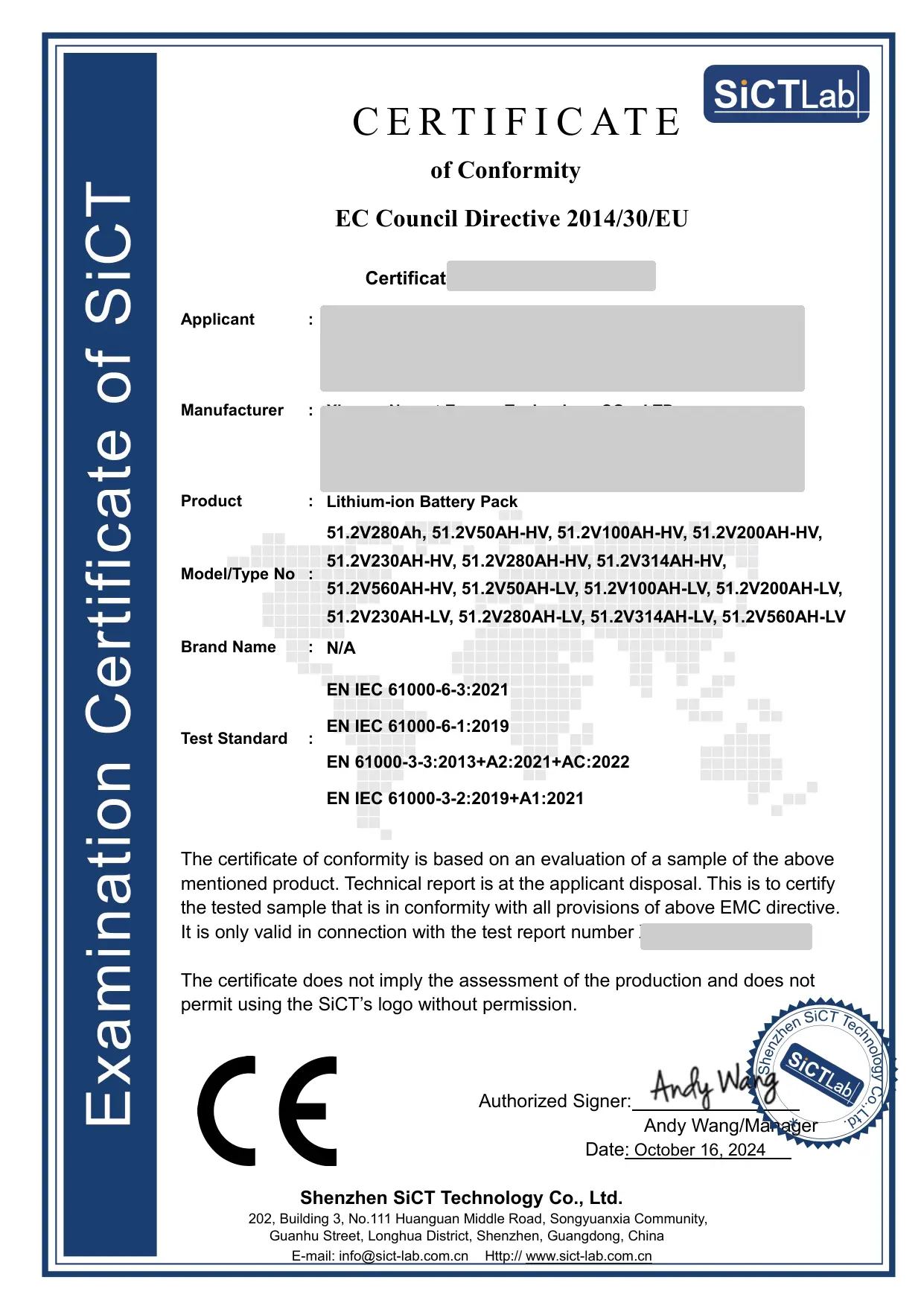

CE / EMC |

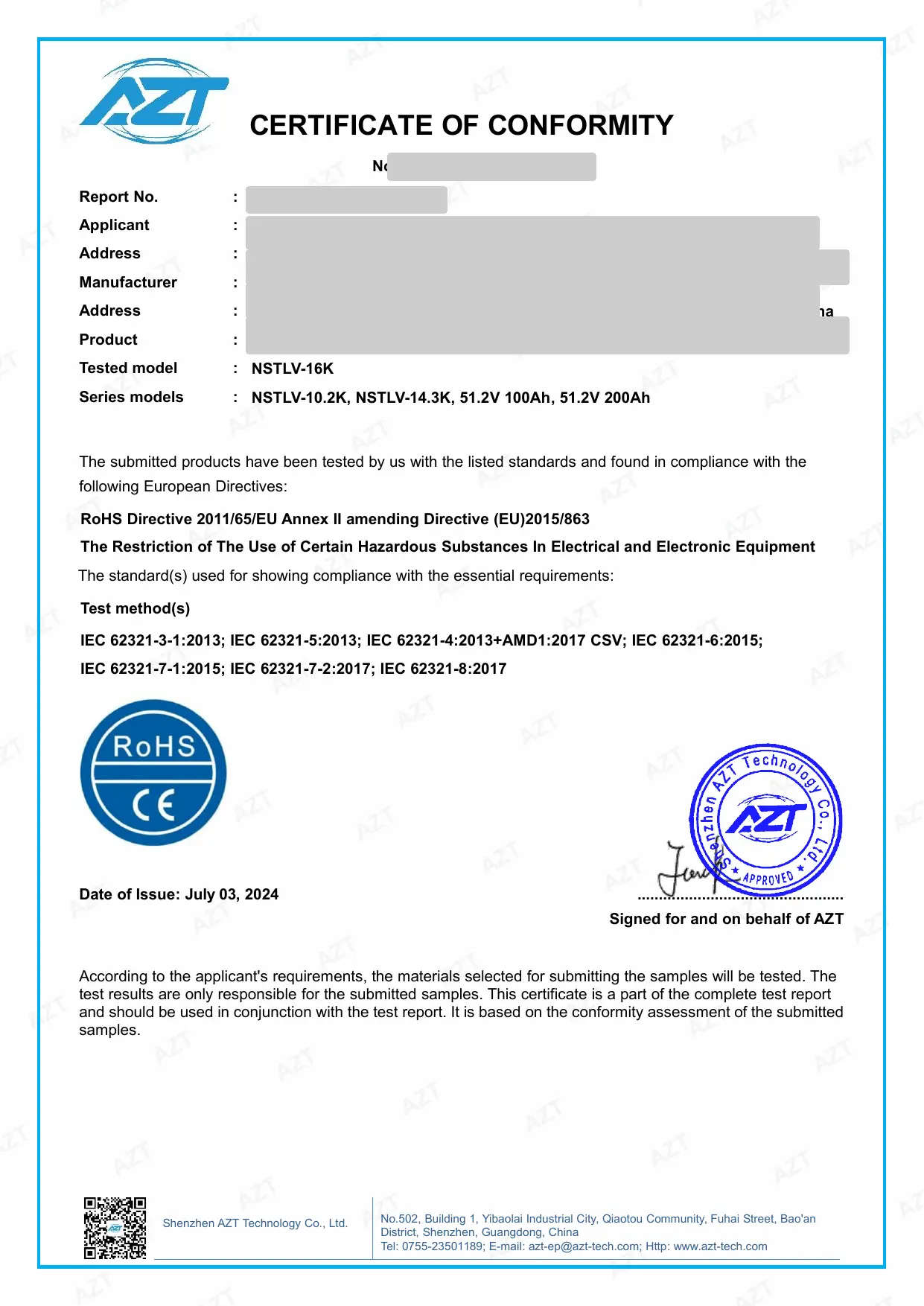

RoHS |

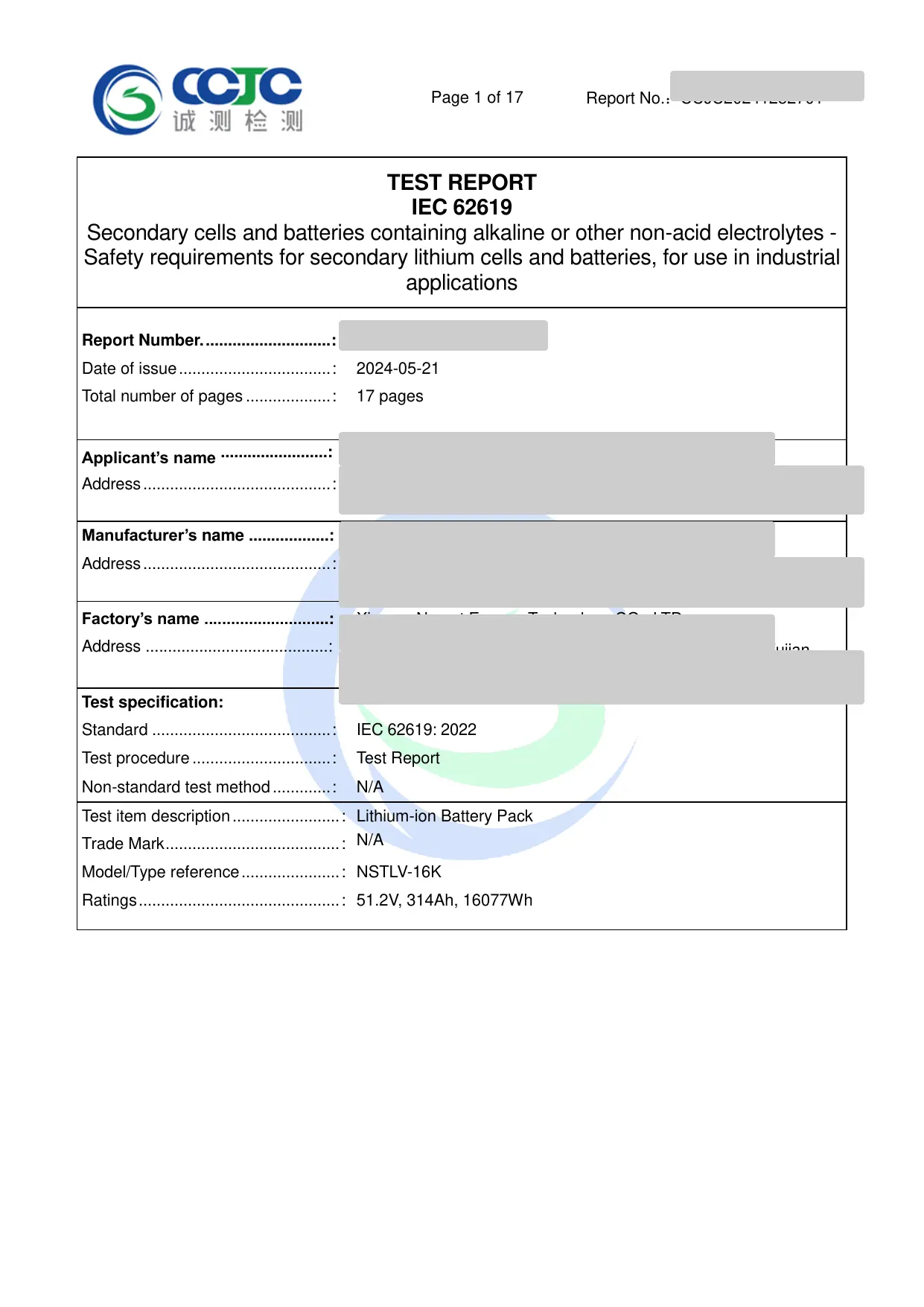

IEC 62619 |

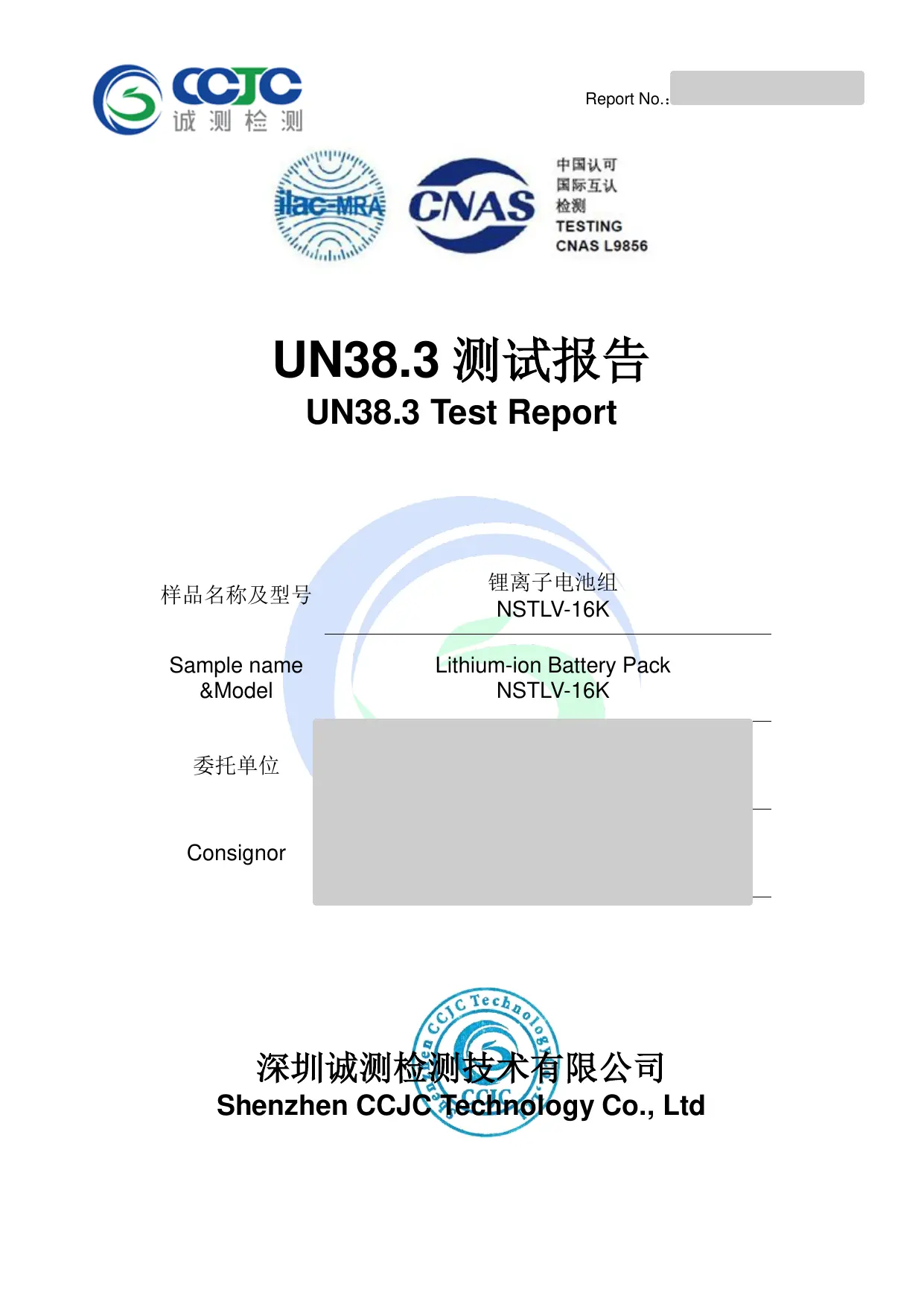

UN38.3 |
Tài liệu MSDS cũng có sẵn cho mẫu tham chiếu NSTLV-16K đã được thử nghiệm. Bản sao dành riêng cho từng mô hình có thể được cung cấp theo yêu cầu.
|
BẢO HÀNH TIÊU CHUẨN 5 năm |
BẢO HÀNH GIA HẠN Có thêm 5 năm nữa |
Phạm vi bảo hành và các điều khoản gia hạn được xác nhận cho mẫu pin đã chọn và điều kiện dự án.
|
CHÂU ÂU Các tài liệu CE/EMC và RoHS hiện tại chỉ áp dụng cho các model được liệt kê trong các báo cáo tương ứng. Quy định 2023/1542 của EU bổ sung các nghĩa vụ dành riêng cho pin ngoài EMC/RoHS. Pin công nghiệp trên 2kWh yêu cầu hộ chiếu pin từ ngày 18 tháng 2 năm 2027. Xác nhận mẫu chính xác, tài liệu kỹ thuật và nghĩa vụ của nhà điều hành kinh tế trước khi ra mắt thị trường. |
ÚC IEC 62619 và UN38.3 cung cấp bằng chứng kỹ thuật hỗ trợ, nhưng việc tiếp cận thị trường Australia và việc đưa vào Hội đồng Năng lượng Sạch là những yêu cầu riêng biệt. Trong năm 2026, CEC sẽ chuyển sang SA TS 5398; từ ngày 1 tháng 1 năm 2027, các đơn đăng ký Danh sách pin được phê duyệt mới chỉ được chấp nhận theo SA TS 5398. |
TRUNG ĐÔNG Yêu cầu khác nhau tùy theo quốc gia. Các dự án của Ả Rập Saudi nên kiểm tra Quy định kỹ thuật SASO về Pin điện và lộ trình tuân thủ SABER hiện hành. Tại UAE, các sản phẩm tuân theo quy chuẩn kỹ thuật có thể yêu cầu Giấy chứng nhận phù hợp của UAE thông qua MoIAT; báo cáo thử nghiệm trong phòng thí nghiệm được công nhận là một phần của gói ứng dụng. |
Lưu ý quy định: yêu cầu thay đổi theo thời gian. Xác minh phạm vi mô hình hiện tại, lộ trình niêm yết địa phương, nhãn hiệu, nghĩa vụ của nhà nhập khẩu và chứng từ vận chuyển trước khi công bố các tuyên bố tuân thủ theo từng thị trường cụ thể.
Một đề xuất pin thực tế thường có thể được chuẩn bị khi có sẵn thông tin dự án sau:
1. Quốc gia/thị trường mục tiêu
2. Thương hiệu biến tần và model chính xác
3. Dung lượng lưu trữ yêu cầu hoặc thời gian sao lưu mục tiêu
4. Tải tối đa liên tục và cao điểm
5. Kiến trúc điện áp thấp hoặc điện áp cao
6. Lắp đặt trong nhà/ngoài trời và không gian sẵn có
7. Yêu cầu giao thức truyền thông
8. Các tài liệu tuân thủ cần thiết và số lượng đặt hàng ước tính
|
Yêu cầu dự án Gửi mô hình biến tần, dung lượng lưu trữ mục tiêu, tải tối đa, phương pháp lắp đặt và thị trường đích. HSS Energy sau đó có thể đánh giá điện áp pin, cấu hình mô-đun, gói tài liệu và giao tiếp BMS cho dự án. |
HSS Energy cung cấp nền tảng pin LiFePO4 điện áp thấp và điện áp cao cho các ứng dụng năng lượng mặt trời dân dụng tự tiêu thụ, nguồn điện dự phòng và các ứng dụng không nối lưới, với cấu hình theo dự án để truyền thông biến tần, mở rộng công suất và định dạng lắp đặt.
