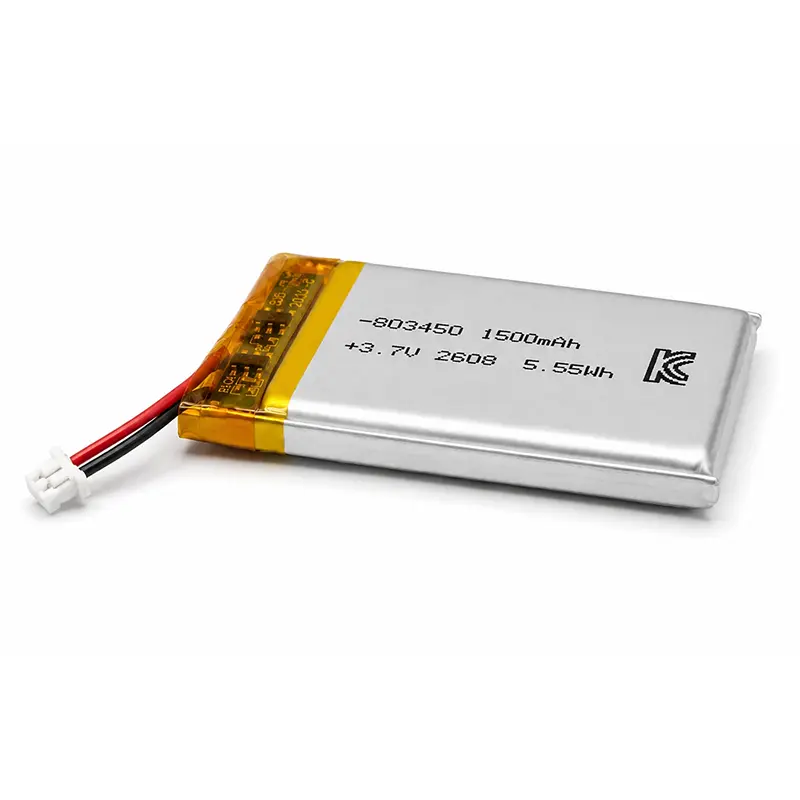

Pin LiPo 3.7V 1500mAh

Pin LiPo HSS Energy 3.7V 1500mAh dành cho các thiết bị điện tử nhỏ gọn cần nhiều năng lượng hơn pin 500mAh nhỏ hơn. Mẫu sử dụng PCB bảo vệ và đầu nối 2 dây; kích thước dòng điện, phích cắm, cực tính và thành phẩm được xác nhận cho thiết bị mục tiêu. Điều này làm cho nó phù hợp với các sản phẩm di động cần thời gian hoạt động lâu hơn nhưng vẫn yêu cầu pin sạc dạng túi tương đối mỏng. Mẫu hiện tại đã thể hiện một bảng bảo vệ, dây dẫn màu đỏ-đen và đầu nối 2 chân, trong khi vỏ đầu nối cuối cùng, cực tính, chiều dài dây dẫn và giới hạn dòng điện vẫn dành riêng cho từng dự án. Bản vẽ thiết bị hoặc mẫu pin gốc giúp HSS có cơ sở tốt nhất để khớp các chi tiết đó.

Nhận dạng điện, định dạng & phong bì gói

Định dạng 803450

Pin LiPo 803450 sử dụng định dạng ô danh nghĩa khoảng 8 × 34 × 50 mm; PCM, băng, dây dẫn và đầu nối có thể kéo dài chiều dài gói thành phẩm. Mã đó mô tả phần thân tế bào dạng túi thay vì pin hoàn chỉnh. PCM, băng dính, tab, dây và đầu nối có thể kéo dài chiều dài hoặc độ dày cuối cùng, điều này rất quan trọng trong các thiết bị điện tử được đóng gói chặt chẽ. Để đưa vào sản xuất, HSS phải ghi lại phong bì gói cuối cùng tách biệt với mã ô danh nghĩa để khách hàng có thể kiểm tra độ khít của vỏ và khoảng hở lắp ráp một cách chính xác.

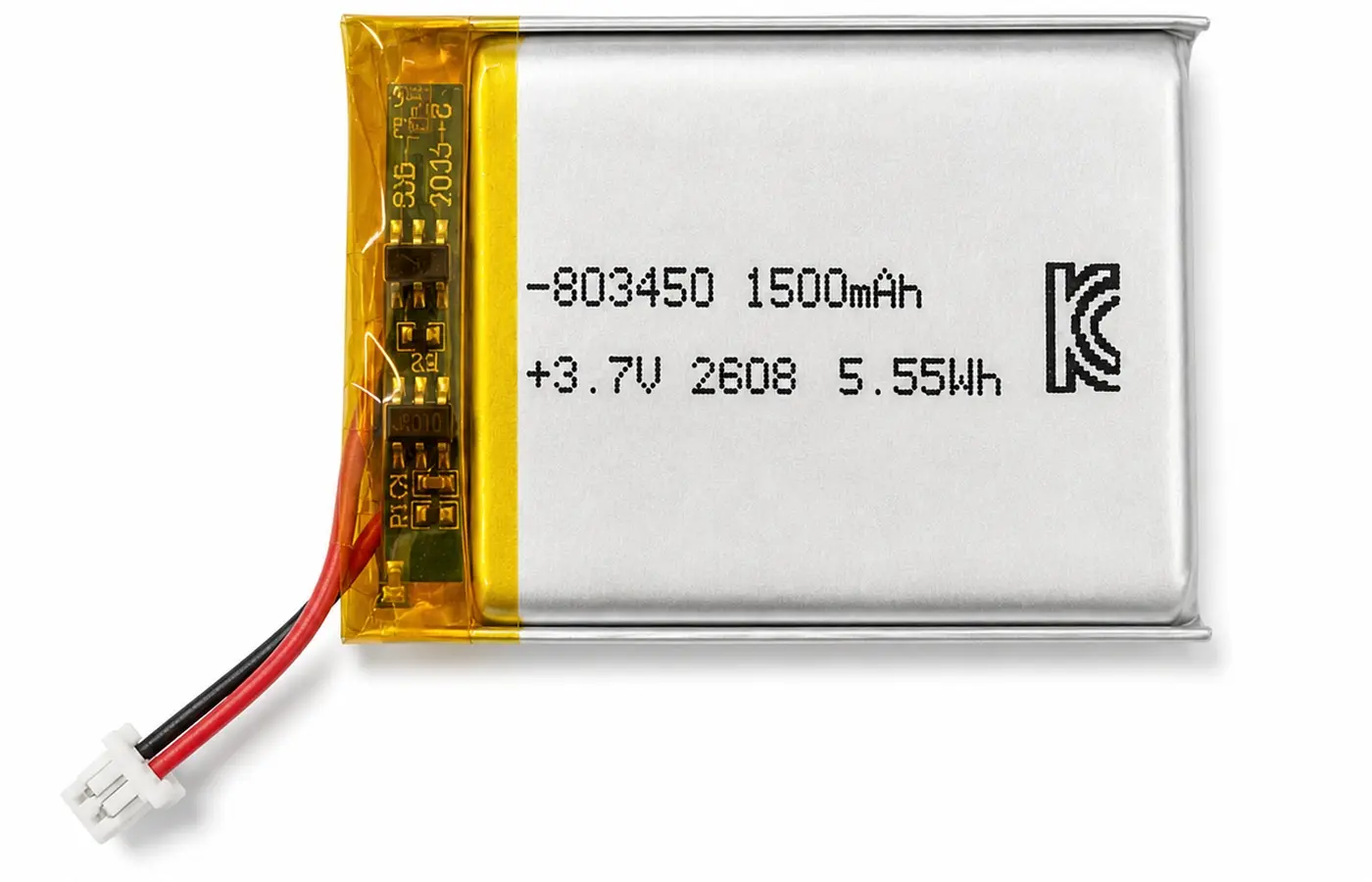

Bằng chứng mẫu HSS: đánh dấu 803450 / 1500mAh / 3.7V / 5.55Wh với bảng bảo vệ và đầu nối.

Tại sao chọn 1500mAh? Sự cân bằng giữa năng lượng và kích thước

Pin LiPo 3,7V 1500mAh lưu trữ 5,55Wh—gấp ba lần năng lượng danh nghĩa của gói 500mAh / 1,85Wh—nhưng cần có khoang pin lớn hơn. Năng lượng bổ sung có thể kéo dài khoảng thời gian giữa các lần sạc trong các sản phẩm phù hợp nhưng cũng đòi hỏi khoang pin lớn hơn và có thể thay đổi khối lượng hoặc độ cân bằng của thiết bị. Do đó, người mua nên coi việc nâng cấp như một sự cân bằng giữa năng lượng và không gian thay vì cho rằng công suất lớn hơn luôn tốt hơn. Lợi ích thực sự phụ thuộc vào tải trung bình, dòng điện cực đại, chu kỳ hoạt động và tần suất sạc dự kiến ​​của sản phẩm.

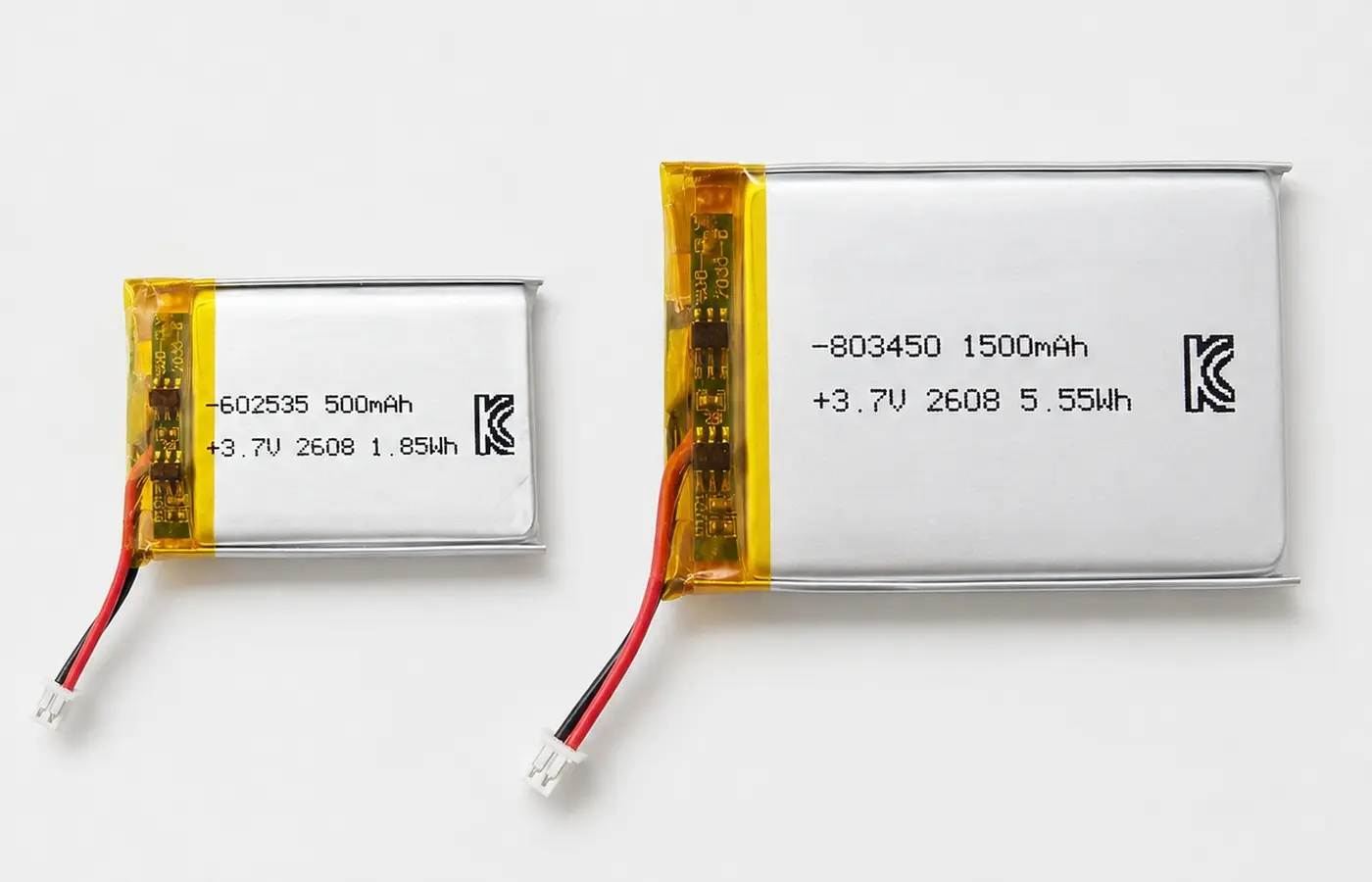

So sánh kích thước và năng lượng HSS: 602535 500mAh / 1,85Wh so với 803450 1500mAh / 5,55Wh. Năng lượng danh nghĩa gấp ba lần không đảm bảo thời gian chạy thiết bị gấp ba lần. Sự so sánh này rất hữu ích cho việc lập kế hoạch sản phẩm vì nó cho thấy lý do tại sao hai pin trên cùng một kiến ​​trúc 3,7V có thể phục vụ các thiết bị rất khác nhau. Định dạng 500mAh ưu tiên các khoang nhỏ hơn và khối lượng thấp hơn, trong khi định dạng 1500mAh cung cấp nhiều năng lượng dự trữ hơn khi sản phẩm có thể chấp nhận độ dày và diện tích bổ sung. HSS có thể sử dụng mục tiêu thời gian chạy của thiết bị và bản vẽ khoang để giúp xác định hướng nào phù hợp hơn.

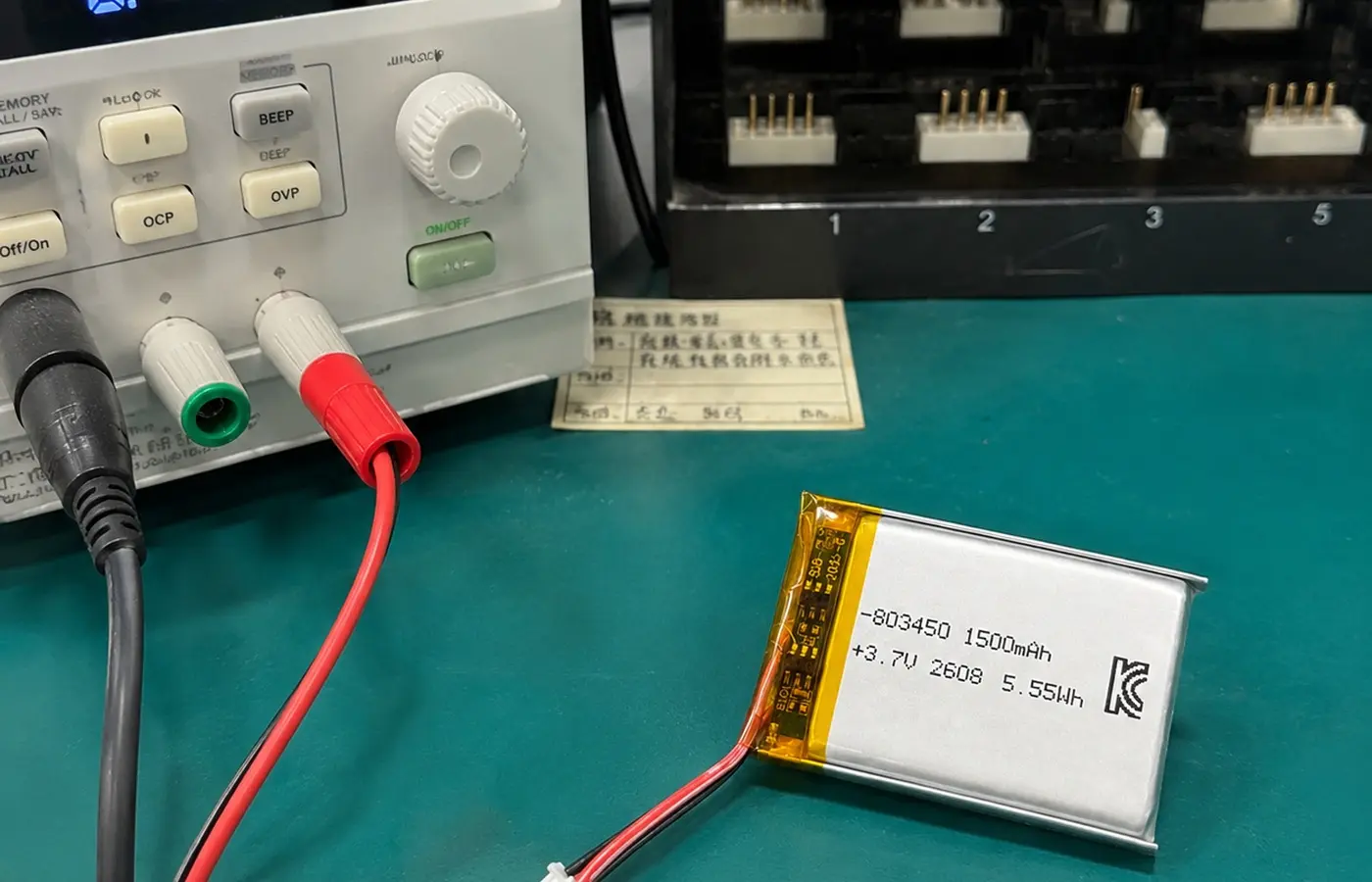

Đối với Pin LiPo 803450 3.7V 1500mAh, hãy xác minh thời gian chạy và mức tải tối đa, sau đó xác nhận túi loại 8mm cùng với vỏ bọc PCM/đầu nối phù hợp với thiết bị. Pin phải có đủ biên độ dòng điện cực đại và liên tục cho sản phẩm thật chứ không chỉ đủ năng lượng danh nghĩa. Động cơ, máy sưởi, bộ phát không dây và bộ truyền động có thể tạo ra các sự kiện dòng điện ngắn và phải được kiểm tra đối với tế bào đã chọn và PCM. Sau khi cấu hình điện được chấp nhận, cụm túi, hệ thống dây điện và đầu nối loại 8 mm đã hoàn thiện có thể được xác nhận dựa trên thiết kế cơ khí.

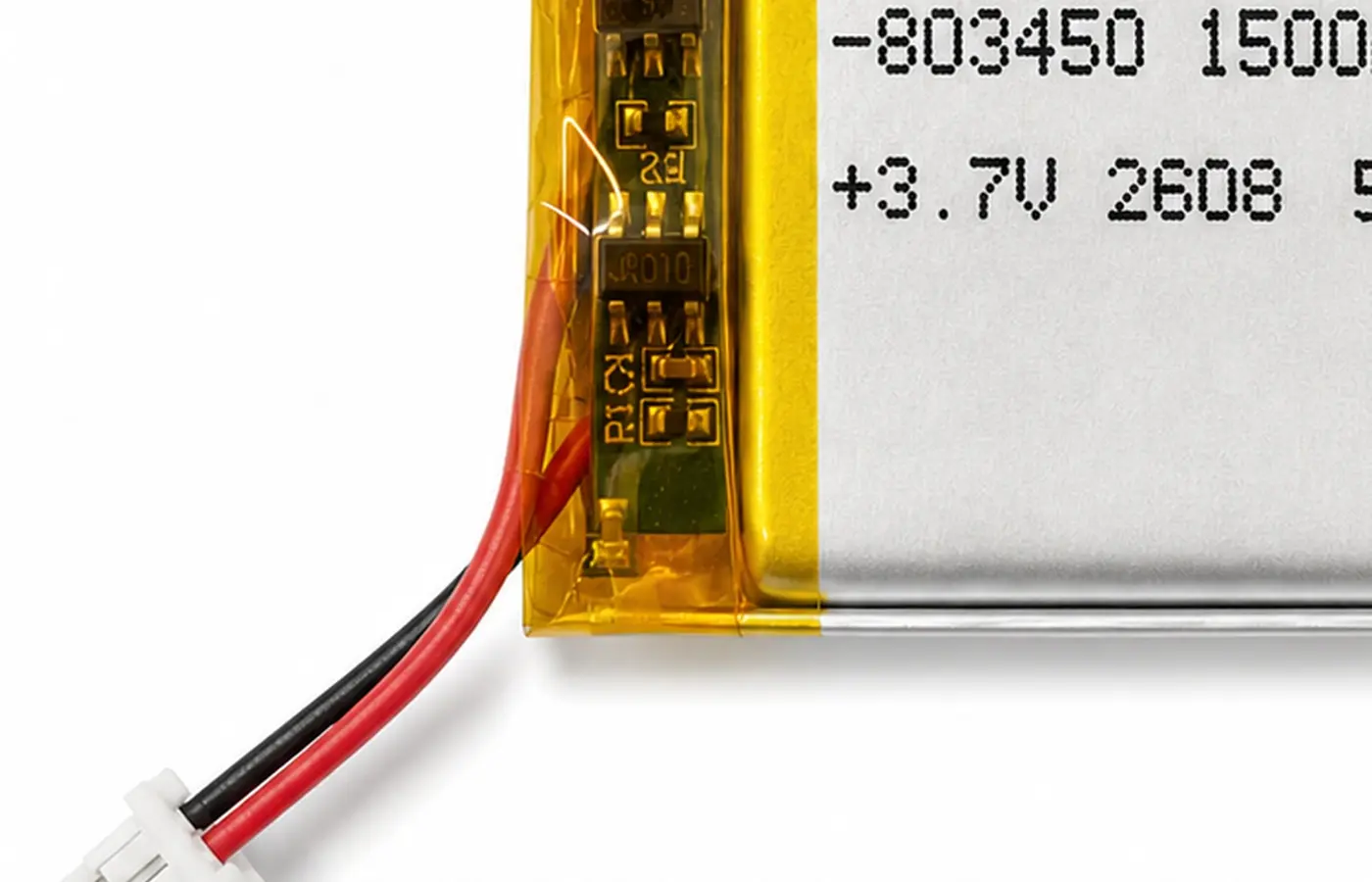

Bảo vệ, kết nối và tích hợp OEM

Pin LiPo 1500mAh có PCM tăng cường khả năng bảo vệ nhưng giới hạn sạc, xả và quá dòng phụ thuộc vào ô và bo mạch đã chọn. Bảng mạch không tạo ra mọi cấu hình giống hệt nhau về mặt điện vì các giới hạn sạc, xả và quá dòng phụ thuộc vào thiết kế tế bào và PCM đã chọn. Do đó, HSS cần tải ổn định và tải tối đa của thiết bị cùng với cấu hình sạc trước khi hoàn tất cấu hình bảo vệ. Điều này đặc biệt quan trọng trong các thiết bị di động kết hợp giao tiếp không dây với động cơ, máy sưởi hoặc màn hình.

Pin 803450 có đầu nối phải khớp với vỏ, bước, cực, dây và chiều dài dây dẫn từ bản vẽ thiết bị hoặc pin gốc. Khả năng tương thích của đầu nối phải được xác nhận từ PCB của thiết bị, bản vẽ đầu nối hoặc pin gốc thay vì chỉ dựa vào hình thức bên ngoài. Kích thước dây và chiều dài dây dẫn cũng ảnh hưởng đến việc định tuyến và sụt áp, trong khi lối ra dây có thể thay đổi phong bì gói thành phẩm. Việc đóng băng các chi tiết này trong bản vẽ mẫu giúp người mua OEM giữ cho tổ hợp sản xuất số lượng lớn phù hợp với nguyên mẫu đã được phê duyệt.

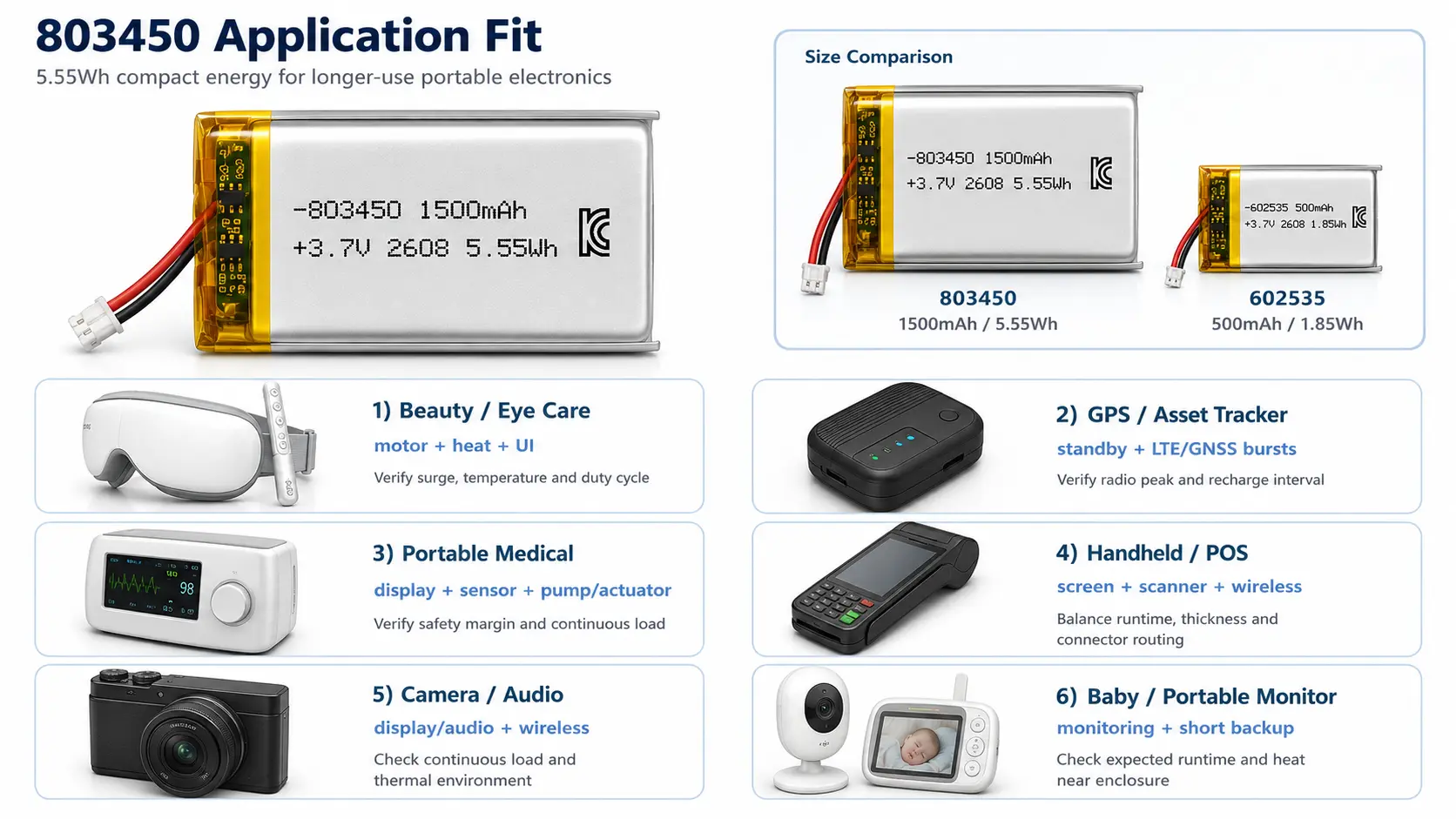

Phù hợp với ứng dụng: Nơi 803450 tăng thêm giá trị

Pin lithium polymer 803450 phù hợp với các thiết bị nhỏ gọn cần nhiều năng lượng hơn các loại pin nhỏ hơn có thể đeo được trong khi vẫn duy trì cấu trúc 1S 3,7V. Loại năng lượng 5,55Wh của nó có thể có giá trị trong các thiết bị làm đẹp, máy theo dõi, sản phẩm y tế cầm tay, thiết bị đầu cuối cầm tay và thiết bị giám sát trong đó việc sử dụng lâu hơn giữa các lần sạc sẽ cải thiện trải nghiệm người dùng. Tuy nhiên, mức độ phù hợp của ứng dụng vẫn phụ thuộc vào cấu hình tải thực tế, khả năng sinh nhiệt, tần số sạc và khoang chứa pin. Do đó, HSS định vị 803450 như một nền tảng nhỏ gọn có năng lượng cao hơn thay vì một loại pin phổ thông cho mọi thiết bị 3,7V.

Việc lựa chọn ứng dụng nên bắt đầu từ kiểu nguồn điện thực, tải tối đa, tần số sạc và khoang chứa pin sẵn có. Một sản phẩm có thời gian chờ lâu và số lần phát sóng vô tuyến ngắn sẽ có yêu cầu về pin khác với thiết bị điều khiển động cơ hoặc máy sưởi trong vài phút. Bằng cách tách nhu cầu năng lượng trung bình khỏi nhu cầu hiện tại cao điểm, người mua có thể tránh sử dụng pin quá khổ trong thời gian chạy trong khi bỏ qua dung lượng hiện tại thực sự quyết định hiệu suất.

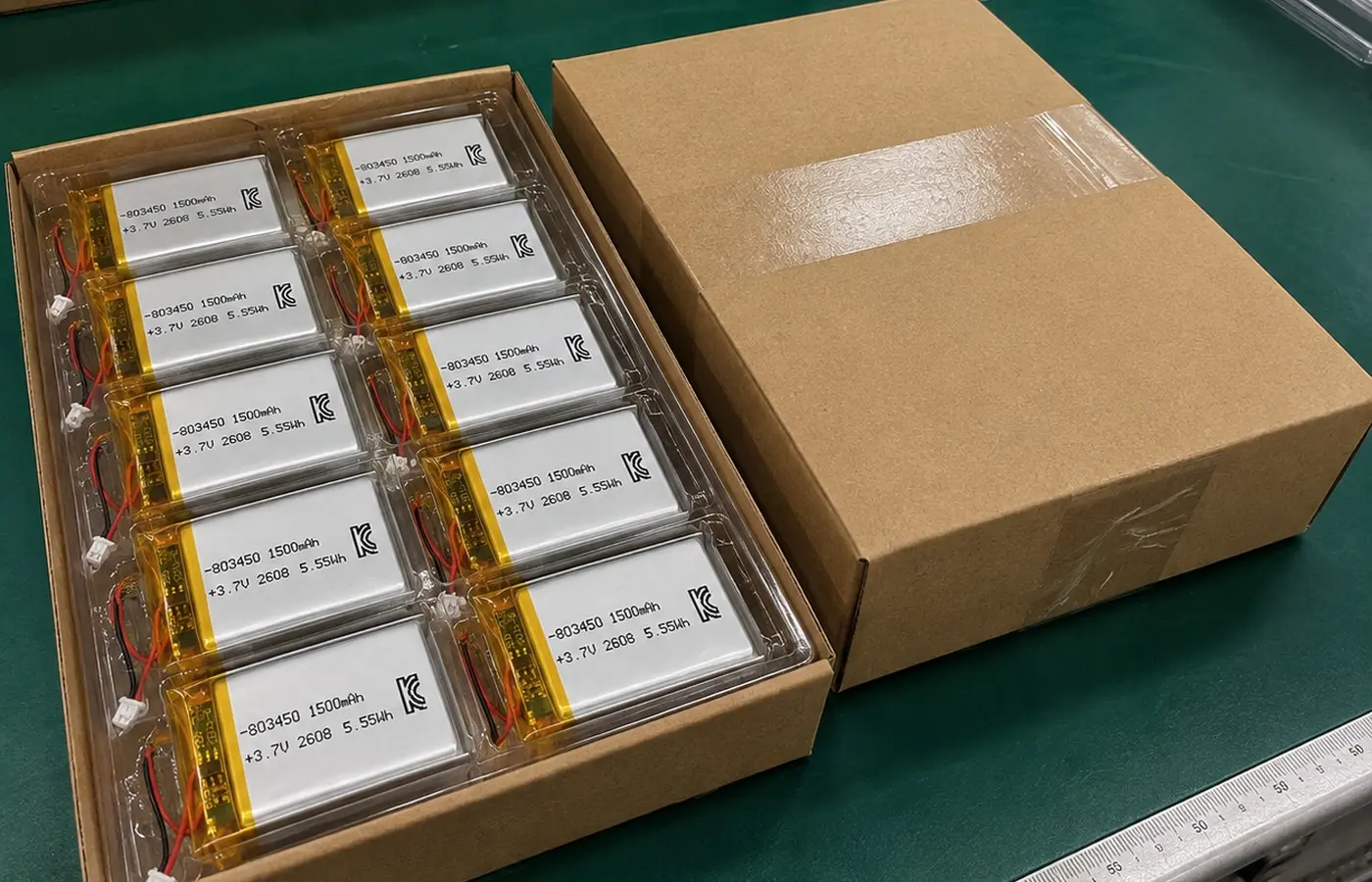

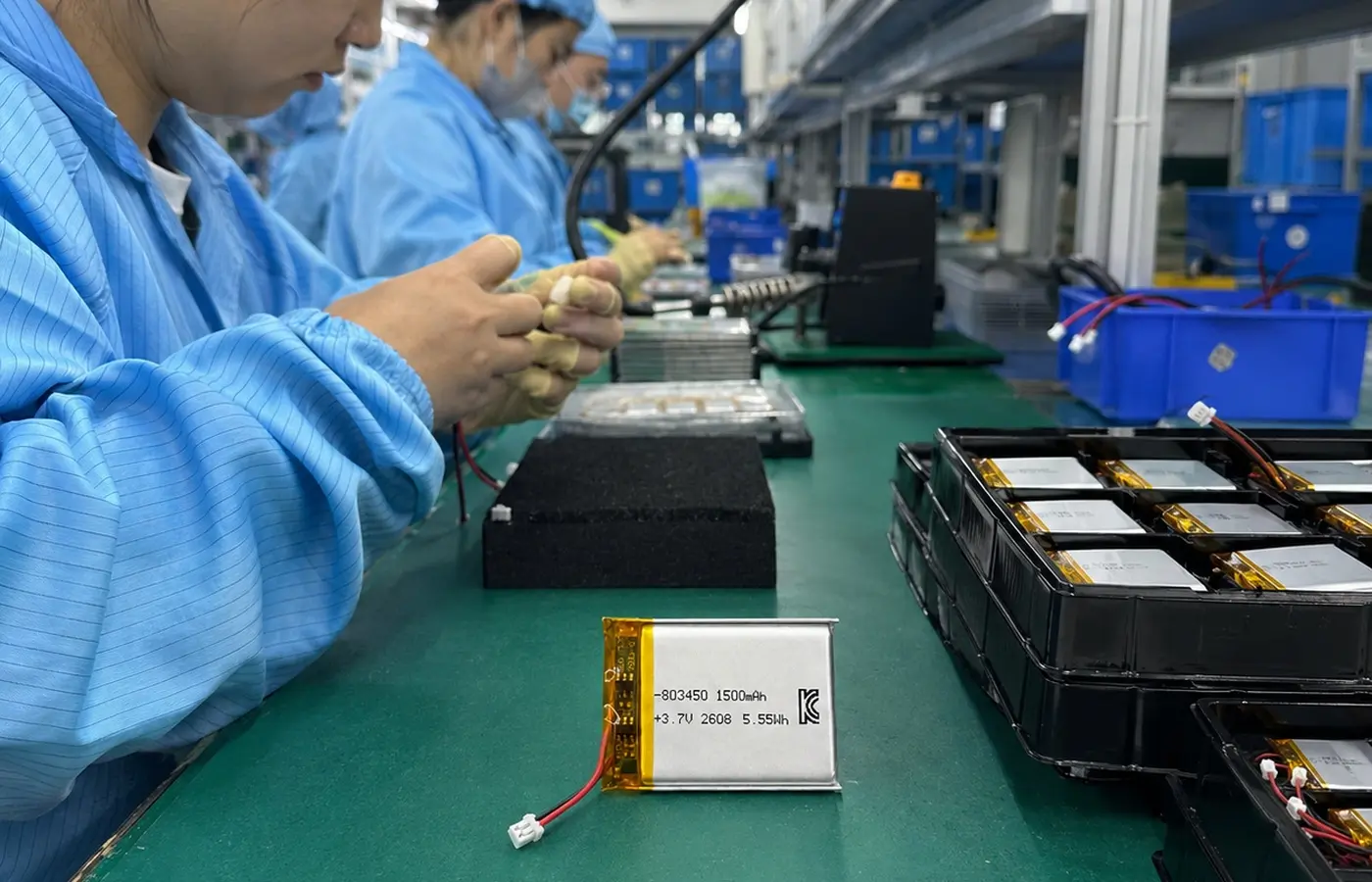

Bằng chứng sản xuất, tài liệu & RFQ OEM

Hỗ trợ Chứng nhận & Tài liệu

Câu hỏi thường gặp của người mua

GỬI YÊU CẦU PIN THIẾT BỊ CỦA BẠN

Để đánh giá mức độ phù hợp của Pin LiPo 803450 3.7V 1500mAh, hãy gửi HSS Energy tải, thời gian chạy, cấu hình sạc, khoang, đầu nối, cực và chiều dài dây dẫn. Nếu có thể, hãy gửi cả ảnh gốc của pin hoặc đầu nối phía thiết bị, số lượng mẫu mục tiêu và khối lượng sản xuất dự kiến. Điều này mang lại cho HSS cơ sở vững chắc hơn để phù hợp với cấu hình điện, vỏ gói thành phẩm và các yêu cầu sản xuất thương mại trước khi hoàn tất báo giá.
