Pin LiPo 3.7V 500mAh

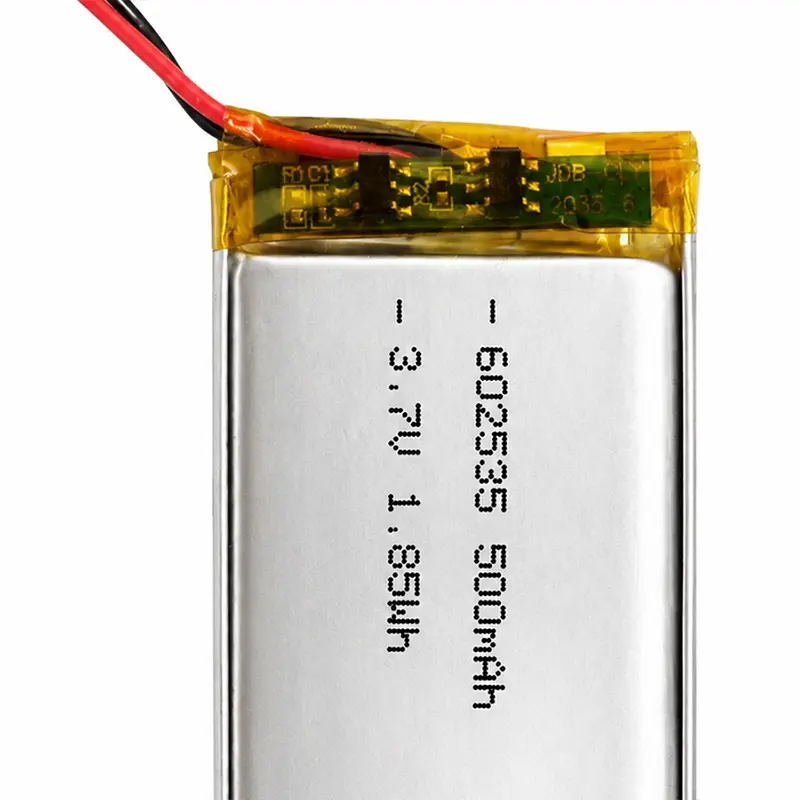

Pin LiPo HSS Energy 3.7V 500mAh dành cho các thiết bị điện tử có không gian hạn chế sử dụng nguồn một cell có thể sạc lại 3,7V. Mẫu cho thấy một PCB bảo vệ và đầu nối 2 dây; kích thước dòng điện, dây dẫn, đầu nối và gói cuối cùng đã được dự án xác nhận. Các dự án điển hình bao gồm thiết bị đeo, thiết bị theo dõi, thiết bị làm đẹp và các thiết bị điện tử nhỏ gọn khác trong đó độ dày và định tuyến đầu nối có thể quan trọng ngang với dung lượng. Pin thành phẩm lớn hơn mã pin danh định sau khi bao gồm bảng bảo vệ, băng keo, dây dẫn và đầu nối, vì vậy khoang thiết bị và lộ trình bảo trì phải được xác nhận từ bản vẽ hoặc pin gốc. Cách tiếp cận dựa trên dự án này mang lại cho người mua OEM một phong bì gói và thông số kỹ thuật đầu nối thực tế hơn cho sản xuất.

Nhận dạng điện & kích thước mẫu

Định dạng 602535

Pin LiPo 602535 sử dụng định dạng ô danh nghĩa 6 × 25 × 35 mm và lưu trữ 1,85Wh. Ảnh được cung cấp xác nhận 35,00 mm trên trục đo được. Mã danh nghĩa rất hữu ích cho việc sàng lọc cơ học sớm, nhưng nó không được coi là kích thước đóng gói thành phẩm cuối cùng. Vị trí PCM, cấu trúc tab, lớp cách điện, lối ra dây và thân đầu nối đều có thể mở rộng một hoặc nhiều kích thước. Đối với các thiết bị nhỏ gọn, thậm chí vài milimet cũng có thể ảnh hưởng đến áp suất lắp ráp hoặc độ kín của vỏ, vì vậy HSS ưu tiên xác thực gói hoàn chỉnh dựa trên khoang pin thực tế.

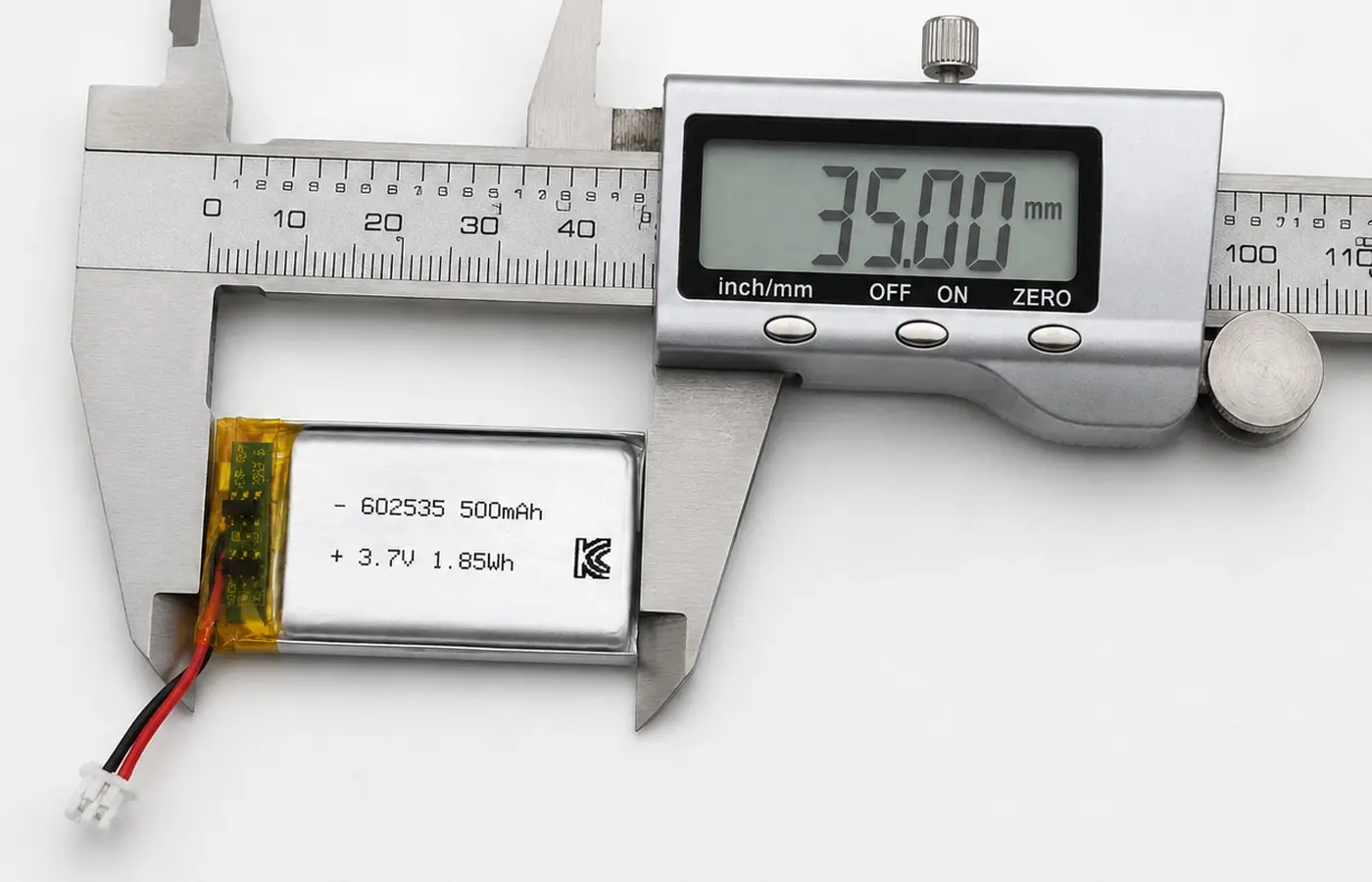

Bằng chứng kích thước được cung cấp: 35,00 mm trên trục đo. Kích thước gói thành phẩm cuối cùng phải bao gồm PCM, dây dẫn và đầu nối. Phép đo này hỗ trợ tham chiếu định dạng ô trên mẫu được cung cấp, trong khi các kích thước còn lại và đường bao cuối cùng vẫn yêu cầu xác nhận dự án. Đối với đơn đặt hàng OEM lặp lại, bản vẽ được phê duyệt phải phân biệt giữa thân tế bào túi danh nghĩa và cụm pin đã hoàn thiện để các nhóm mua hàng, kỹ thuật và sản xuất sử dụng cùng một tham chiếu kích thước.

Hồ sơ bảo vệ, sạc và tải

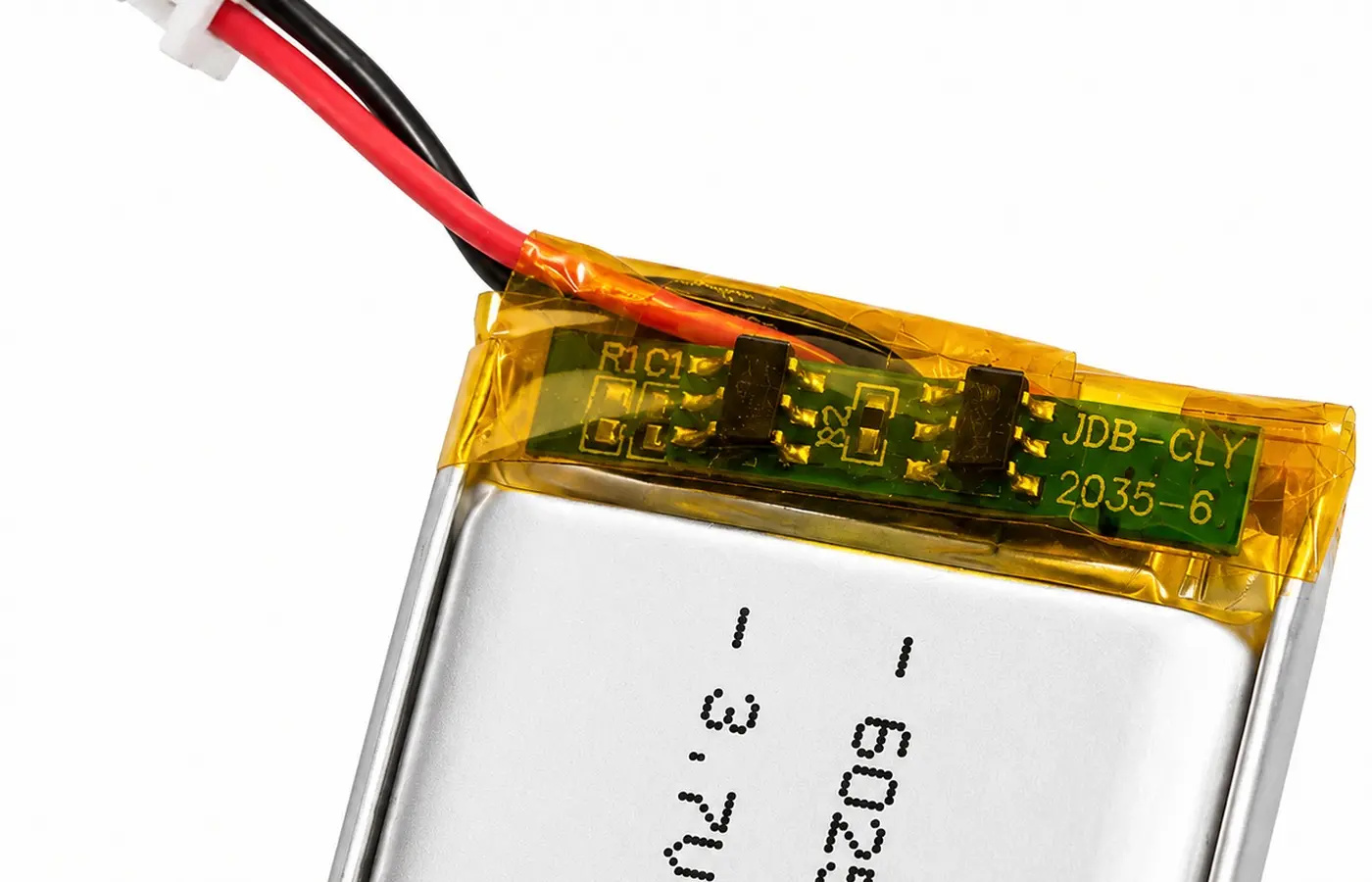

Pin LiPo 500mAh có PCM bổ sung phần cứng bảo vệ nhưng ngưỡng và dung lượng hiện tại phụ thuộc vào ô và bo mạch đã chọn. PCM có thể cung cấp các chức năng bảo vệ pin quan trọng, nhưng ngưỡng thực tế và khả năng hiện tại của nó được xác định bởi cài đặt ô, bo mạch và dự án đã chọn. Do đó, người mua nên cung cấp thông tin về tải trung bình, tải tối đa và sạc trước khi cho rằng mẫu có thể hỗ trợ động cơ, lò sưởi hoặc vụ nổ radio. Điều này cho phép HSS chọn giải pháp bảo vệ thích hợp thay vì coi mọi pin 500mAh đều giống hệt nhau về mặt điện.

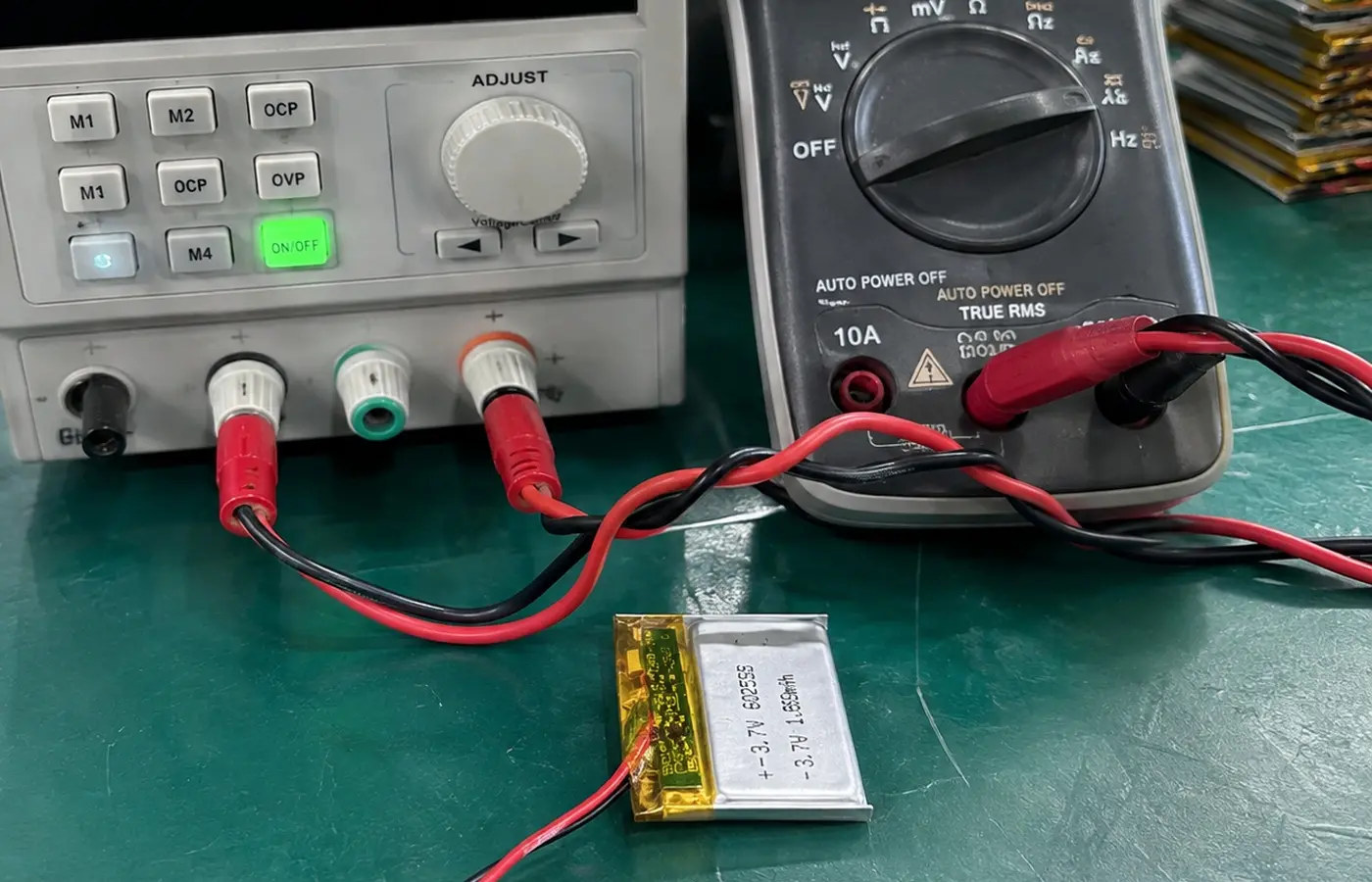

Hình ảnh kiểm tra điện được cung cấp. Thiết lập 4.20V phù hợp với trần sạc LiPo 1S; dòng điện hiển thị là bằng chứng thử nghiệm, không phải là xếp hạng sản phẩm HSS phổ biến.

Ranh giới lựa chọn

Pin LiPo 3,7V 500mAh là lựa chọn tốt nhất cho mức tải trung bình từ thấp đến trung bình; các vụ nổ vô tuyến, động cơ, bộ sưởi và đỉnh của bộ truyền động phải được kiểm tra trước khi phê duyệt. Loại năng lượng 1,85Wh hoạt động tốt khi thiết bị dành phần lớn thời gian ở chế độ chờ hoặc vận hành các tải điện tử vừa phải, nhưng các sự kiện dòng điện cao ngắn vẫn có thể chi phối thiết kế pin. Việc truyền GPS/LTE, động cơ rung, máy bơm và máy sưởi phải được kiểm tra dựa trên tế bào và PCM đã chọn. Đối với người mua so sánh nhiều kích cỡ tế bào túi, chu kỳ nhiệm vụ thực tế thường là đầu vào lựa chọn tốt hơn so với chỉ riêng công suất.

Tích hợp đầu nối, dây & OEM

Pin 602535 có đầu nối phải phù hợp về cực, vỏ phích cắm, bước, dây và chiều dài dây dẫn; mẫu sử dụng dây dẫn màu đỏ/đen và phích cắm nhỏ 2 chân màu trắng. Việc khớp nối các đầu nối cũng cần có loại vỏ, bước, vị trí chốt, thước dây và chiều dài dây dẫn để phù hợp với thiết kế phía thiết bị. Đầu nối 2 chân tương tự về mặt hình ảnh vẫn có thể không tương thích nếu cực tính hoặc cao độ khác nhau. Việc cung cấp ảnh cận cảnh, bản vẽ PCB hoặc mẫu pin gốc cho phép HSS xác nhận giao diện trước khi khách hàng nhận được nguyên mẫu.

Đường dẫn cấu hình trình kết nối và khách hàng tiềm năng

Đối với Pin LiPo 602535 3.7V 500mAh, việc phê duyệt đầu nối phải tuân theo bản vẽ phía thiết bị hoặc mẫu pin gốc. Sau khi đầu nối được xác nhận, tuyến dây, chiều dài dây dẫn và vị trí PCM có thể được cố định trong bản vẽ đóng gói hoàn thiện. Điều này đặc biệt có giá trị đối với các nhà sản xuất theo hợp đồng và người mua OEM vì nó làm giảm sự khác biệt giữa sản xuất mẫu và sản xuất số lượng lớn, đồng thời cung cấp cho các nhóm lắp ráp một tham chiếu giao diện có thể lặp lại.

Ứng dụng phù hợp: Nơi 602535 có ý nghĩa

Pin lithium polymer 602535 có thể vừa với thiết bị theo dõi, thiết bị đeo, ổ khóa thông minh, thiết bị làm đẹp và các thiết bị điện tử nhỏ gọn khác khi cấu hình nguồn điện thực được xác thực. Các ứng dụng này có chung nhu cầu về một định dạng có thể sạc lại nhỏ, nhưng kiểu tải của chúng rất khác nhau. Thiết bị theo dõi có thể dành phần lớn thời gian để ngủ và sau đó truyền ở dòng điện cực đại, trong khi thiết bị làm đẹp có thể chạy động cơ hoặc máy sưởi không liên tục. Do đó, HSS đánh giá mức độ phù hợp của ứng dụng dựa trên tải thực tế, tần số sạc, điều kiện nhiệt và khoảng trống sẵn có thay vì sử dụng tuyên bố về khả năng tương thích rộng rãi.

Ống kính vừa vặn ứng dụng

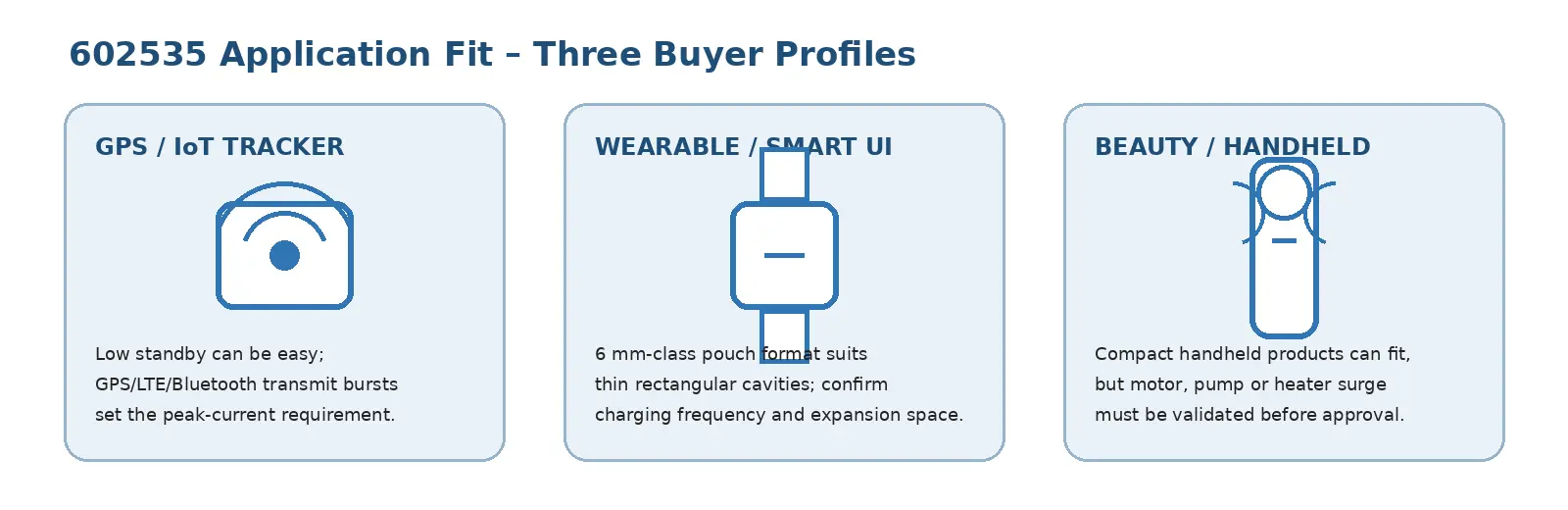

Hình ảnh phù hợp với ứng dụng: chọn từ chu kỳ hoạt động, tải tối đa, trạng thái sạc và khoang thiết bị thay vì chỉ dựa vào dung lượng.

Quyết định của người mua: không chỉ chọn 602535 từ công suất cho máy bay không người lái, xe RC hoặc thiết bị động cơ tiêu hao năng lượng cao. Trước tiên, hãy xác nhận hồ sơ dòng điện đỉnh thực. Những ứng dụng đó có thể yêu cầu dòng điện cực đại vượt quá mức mà một tế bào túi nhỏ và PCM được thiết kế để cung cấp. Nếu khách hàng đang xem xét một thiết bị có mức xả cao hơn, trước tiên HSS nên xem lại cấu hình hiện tại và hoạt động nhiệt độ đã đo được, đồng thời có thể đề xuất một định dạng ô khác nếu nền tảng 602535 không cung cấp đủ biên độ.

Bằng chứng sản xuất, Câu hỏi thường gặp & RFQ OEM

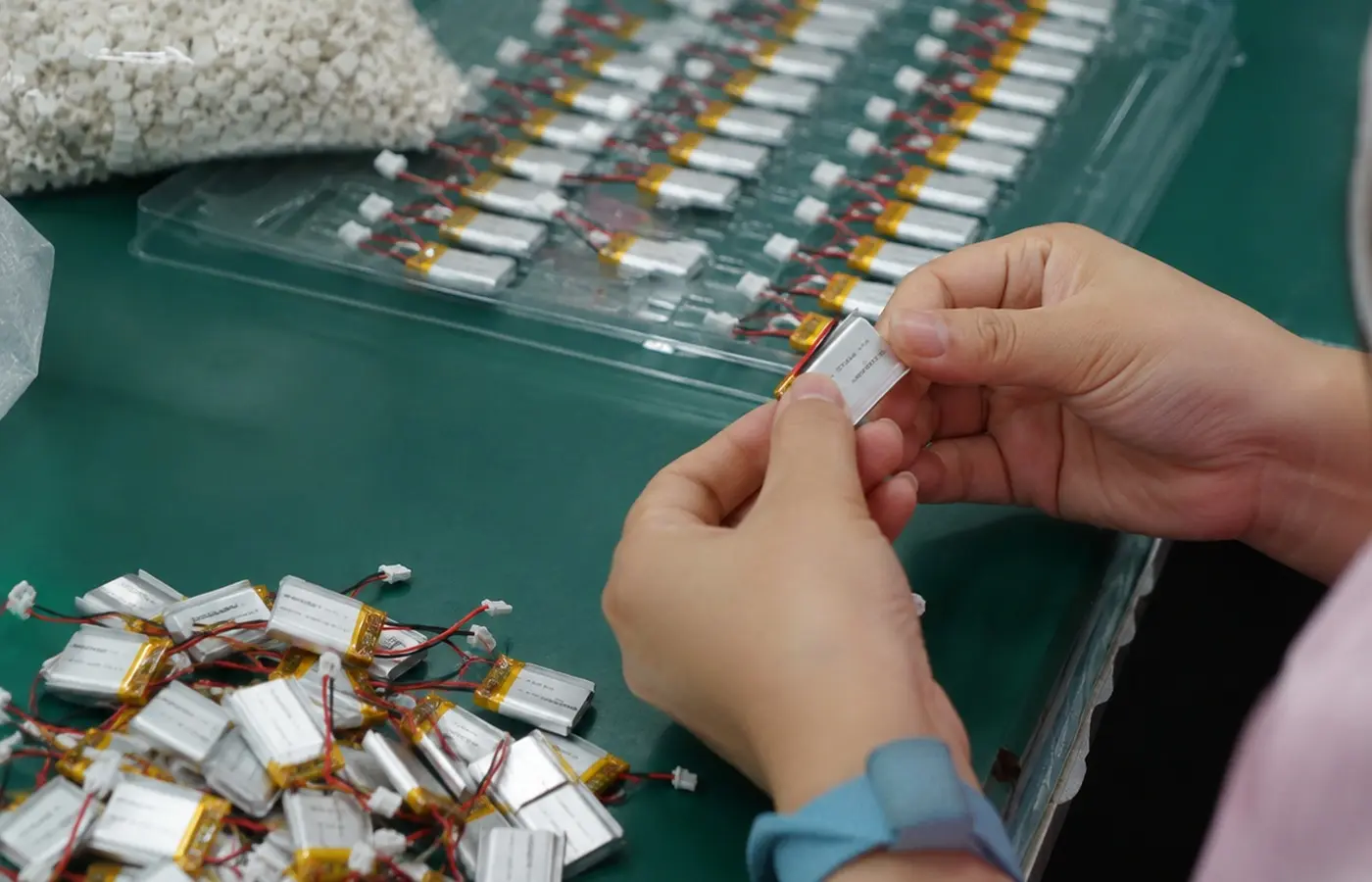

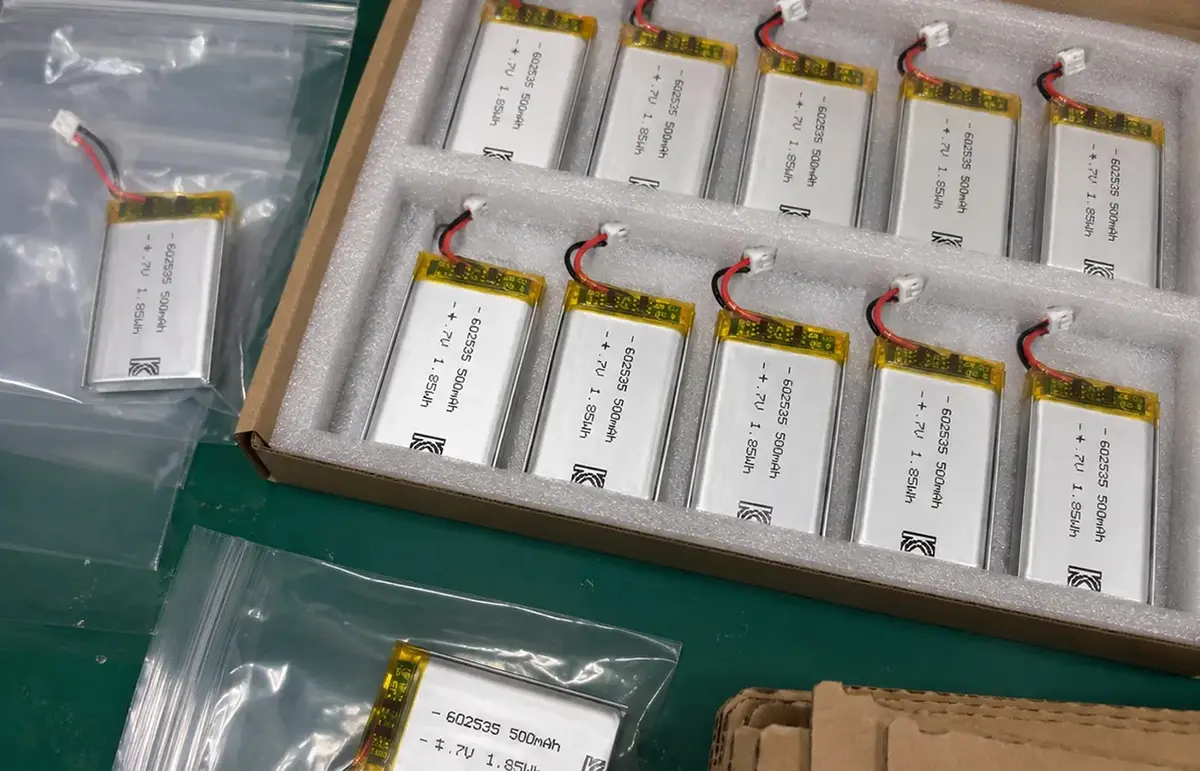

Hình ảnh xử lý hàng loạt được cung cấp: 602535 ô đã hoàn thành với bảng bảo vệ, dây dẫn và đầu nối được chuẩn bị để đóng gói. Hình ảnh này hữu ích làm bằng chứng về bối cảnh sản xuất vì nó cho thấy loại cụm pin thành phẩm đang được xử lý, nhưng không nên sử dụng hình ảnh này để ám chỉ một kết quả thử nghiệm hoặc chứng nhận cụ thể chưa được xác minh. Đối với các đơn đặt hàng OEM lặp lại, nhãn, cực tính, đầu nối, kiểm tra điện và phương pháp đóng gói đều phải tuân theo thông số kỹ thuật của dự án đã được phê duyệt.

Hỗ trợ Chứng nhận & Tài liệu

Câu hỏi thường gặp của người mua

GỬI YÊU CẦU PIN THIẾT BỊ CỦA BẠN

Để đánh giá mức độ phù hợp của Pin LiPo 602535 3.7V 500mAh, hãy gửi HSS Energy tải thiết bị, hồ sơ sạc, khoang chứa, đầu nối, cực tính, độ dài dây dẫn và chu kỳ hoạt động. Nếu có, hãy đính kèm mẫu pin gốc hoặc ảnh đầu nối phía thiết bị cùng với số lượng mẫu và nhu cầu hàng năm dự kiến. Thông tin đó giúp HSS xem xét cả yêu cầu về độ phù hợp kỹ thuật và yêu cầu sản xuất lặp lại trước khi chuẩn bị báo giá.
