Pin lithium xe điện 36V 4.4Ah

Nên chọn ắc quy xe tay ga 36V như một phần của hệ thống xe hoàn chỉnh thay vì chỉ dựa vào điện áp và công suất. Nhà cung cấp HSS Energy chế tạo Pin lithium dành cho xe tay ga điện 36V 4,4Ah trên nền tảng 10S2P 18650 sử dụng pin 2200mAh, mang lại công suất định mức 4,4Ah và năng lượng danh nghĩa 158,4Wh. Kiến trúc lithium-ion 10-series tiêu chuẩn sử dụng điện áp tham chiếu sạc đầy 42V, trong khi pin thành phẩm vẫn cần dòng điện BMS chính xác, cấu hình bộ sạc, cực đầu nối, chiều dài cáp và vỏ vừa vặn cho xe tay ga mục tiêu. Kích thước tiêu chuẩn 188 × 40 × 68 mm cung cấp điểm khởi đầu thực tế cho nhiều dự án xe tay ga nhỏ gọn, nhưng HSS có thể điều chỉnh các chi tiết cơ khí, bố cục giao diện và nhãn hiệu khi ứng dụng yêu cầu sự phù hợp khác.

Thông số kỹ thuật chính

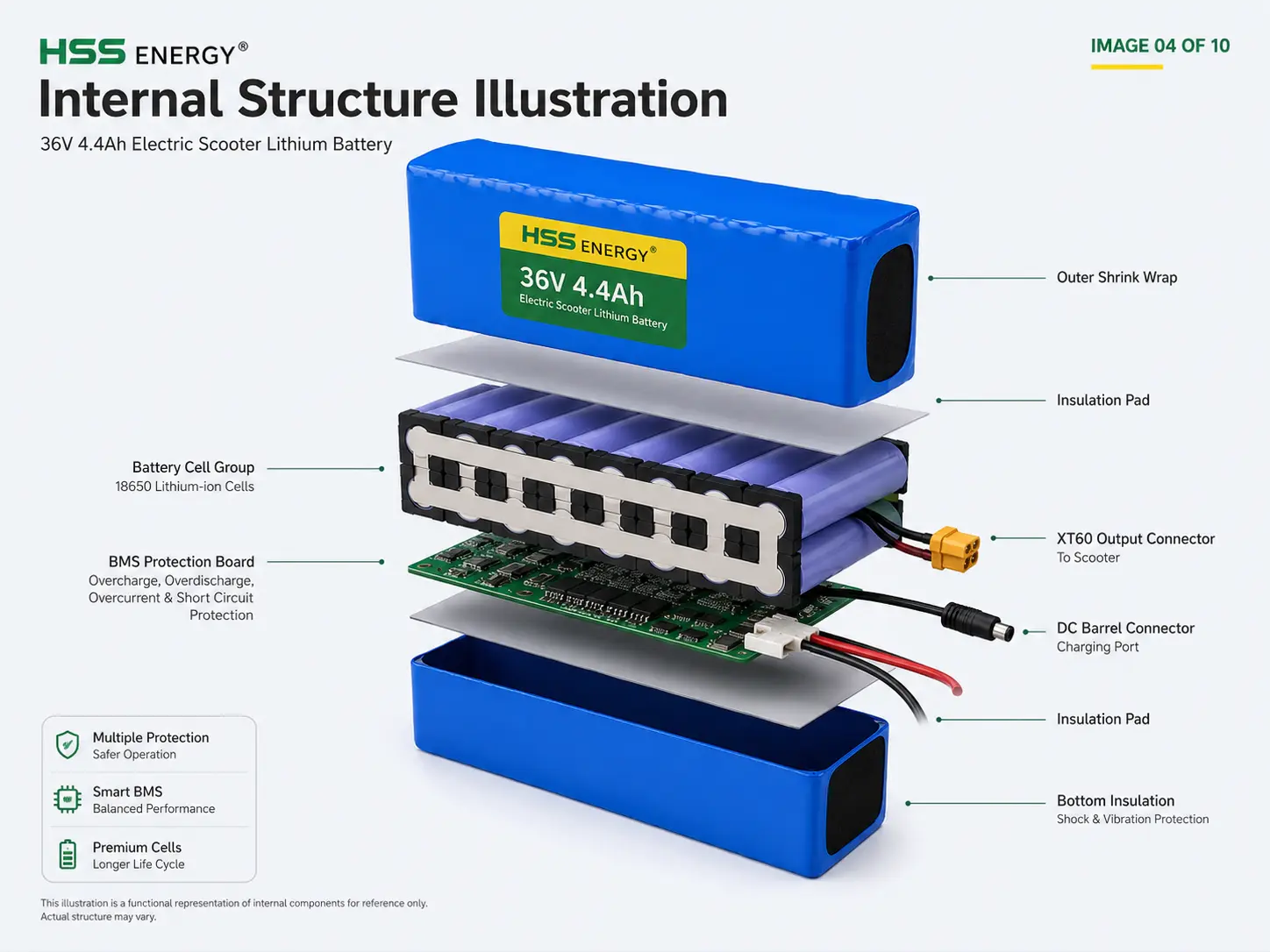

Hình minh họa cấu trúc bên trong chức năng hiển thị 18650 ô, bảng bảo vệ BMS, đầu nối cách điện và tham chiếu.

Lưu ý về cấu trúc: hình ảnh cấu trúc bên trong là một minh họa chức năng cho mục đích giao tiếp. Bố cục ô cuối cùng, bảng BMS, phương pháp cách điện, vị trí đầu nối và hệ thống dây điện có thể khác nhau tùy theo thiết kế sản xuất đã được phê duyệt.

Góc bán hàng cốt lõi

1. Nền tảng 4,4Ah nhỏ gọn dành cho thiết kế xe tay ga có không gian hạn chế

Xe máy điện nhỏ gọn thường có sàn hoặc khoang khung hẹp, điều này khiến việc đóng gói pin cũng quan trọng như năng lượng danh nghĩa. Tham chiếu tiêu chuẩn 188 × 40 × 68 mm mang đến cho người mua một điểm khởi đầu cơ học thực tế, trong khi cách sắp xếp 10S2P giữ cho gói hàng tương đối mỏng. Trong bối cảnh thiết kế đó, pin xe tay ga 36V 4,4Ah là hấp dẫn nhất khi xe tay ga dự kiến ​​sẽ phục vụ cho việc di chuyển quãng đường ngắn đến trung bình hàng ngày và người mua muốn tránh kích thước cũng như khối lượng của gói có dung lượng lớn hơn. Lựa chọn chính xác vẫn phụ thuộc vào dung lượng pin thực tế, dòng điện của bộ điều khiển, tải trọng của người lái, mục tiêu tốc độ và thói quen sạc có sẵn.

2. Pin 18650 2200mAh tạo ra kiến ​​trúc 10S2P đơn giản và dễ sử dụng

Hai mươi tế bào 18650 2200mAh được kết nối dưới dạng 10S2P tạo ra nền tảng điện 36V / 4.4Ah và năng lượng danh nghĩa là 158,4Wh. Đây là kiến ​​trúc lithium-ion quen thuộc, dễ đóng gói, bảo vệ và tái tạo khi tế bào và BMS chính xác được cố định trong BOM đã được phê duyệt. Do đó, người mua so sánh pin xe tay ga 36V 18650 nên nhìn xa hơn nhãn 36V và xác nhận chất lượng pin, cấu trúc song song nối tiếp, ngưỡng BMS và thiết kế đầu nối. Cấu hình được ghi chép rõ ràng giúp việc phê duyệt mẫu dễ dàng hơn và cung cấp cho nhóm mua hàng tài liệu tham khảo có thể lặp lại cho các lô sản xuất hoặc thay thế sau này.

3. Khả năng hiện tại phải tuân theo Bộ điều khiển xe tay ga

Pin dung lượng nhỏ vẫn có thể được yêu cầu cung cấp dòng điện có yêu cầu cao trong quá trình khởi động, tăng tốc hoặc leo dốc, đó là lý do tại sao không nên chọn dòng điện BMS chỉ dựa trên công suất. HSS xem xét dòng điện liên tục của bộ điều khiển, dòng điện cực đại, tải trọng người lái và chu kỳ làm việc dự kiến ​​trước khi hoàn thiện các cài đặt bảo vệ và thông số kỹ thuật của cáp. Khi một dự án OEM sử dụng bộ pin xe tay ga 10S2P, lợi ích thương mại quan trọng là nền tảng điện có thể được cấu hình xung quanh xe tay ga thay vì dựa vào yêu cầu phóng điện chung chưa được xác minh. Điều này giúp giảm nguy cơ xảy ra các chuyến đi BMS phiền toái, sụt áp quá mức hoặc hệ thống dây điện quá nóng sau khi lắp pin vào xe thật.

4. Tùy chỉnh đầu nối và độ dài dây giúp giảm việc cài đặt lại

Gói tham chiếu được hiển thị với đầu nối đầu ra XT60 và đầu nối sạc thùng DC, nhưng các nền tảng xe tay ga có thể sử dụng các họ phích cắm, cực và tuyến cáp khác nhau. HSS có thể xem xét XT60, XT90, Anderson và các tùy chọn giao diện khác cùng với thước đo dây, chiều dài dây và hướng thoát để pin dễ dàng lắp đặt hơn vào khung hoặc boong dự định. Đối với những người mua đánh giá pin lithium 36V 4400mAh, giao diện này hoạt động quan trọng vì pin có thể đúng về mặt điện nhưng dự án vẫn không hoạt động nếu phích cắm không kết nối, cáp bị uốn cong hoặc không thể tiếp cận được cổng sạc. Việc đóng băng các chi tiết này trong bản vẽ mẫu giúp giảm việc làm lại khi đơn hàng chuyển sang sản xuất số lượng lớn.

5. 4400mAh là sự lựa chọn trong thời gian chạy, không phải là dung lượng xe tay ga phổ thông

Dung lượng 4,4Ah được coi là giải pháp nhỏ gọn có mục tiêu tốt nhất. Khoảng cách đi xe thực tế thay đổi tùy theo hiệu suất của xe, trọng lượng của người lái, tốc độ, độ dốc, tình trạng lốp, nhiệt độ và cửa sổ SOC có thể sử dụng, vì vậy HSS không sử dụng yêu cầu một km cố định làm đảm bảo cho sản phẩm. Trong các dự án mà kích thước là yếu tố hạn chế, pin xe điện 4400mAh có thể mang lại sự cân bằng thực tế giữa năng lượng lưu trữ và thể tích vỏ. Nếu khách hàng cần thời gian đi xe dài hơn đáng kể và xe tay ga có đủ không gian thì cấu hình 6,6Ah, 8,8Ah hoặc cấu hình lớn hơn khác có thể phù hợp hơn so với việc buộc gói 4,4Ah phải phục vụ chu kỳ làm việc mà nó không được chọn.

6. Nền tảng tương tự có thể hỗ trợ các chương trình thay thế và OEM

Đối với công việc thay thế, nhãn pin, kích thước, bộ sạc, đầu nối và bộ điều khiển hiện có sẽ cung cấp tài liệu tham khảo kỹ thuật tốt nhất. Đối với các dự án OEM mới, HSS có thể bắt đầu từ nền tảng điện 36V/4.4Ah/10S2P rồi điều chỉnh đầu nối, chiều dài dây, nhãn, bao bì và các chi tiết cơ khí trước khi mẫu được phê duyệt. Điều này tạo ra một lộ trình rõ ràng hơn từ nguyên mẫu một lần đến SKU có thể lặp lại vì bản vẽ cuối cùng ghi lại các giao diện quan trọng đối với dịch vụ lắp ráp và hậu mãi. Kết quả không chỉ đơn giản là một cục pin có điện áp và giá trị Ah quen thuộc mà còn là một cấu hình sản phẩm xác định có thể được tái tạo cho cùng một mẫu xe tay ga hoặc chương trình thị trường.

Giá trị ứng dụng

Loại pin này được định vị tốt nhất cho xe máy điện nhỏ gọn, xe tay ga có thể gập lại và các dự án thay thế phù hợp sử dụng kiến ​​trúc điện lithium-ion 36V. Nền tảng 4.4Ah đặc biệt phù hợp khi dung lượng pin bị hạn chế và người dùng đánh giá cao khối lượng thấp, sạc đơn giản và gói nhỏ gọn hơn phạm vi tối đa. HSS tránh tuyên bố về khả năng tương thích rộng rãi vì khung xe tay ga, dòng điện điều khiển và hệ thống sạc khác nhau đáng kể giữa các mẫu xe. Quy trình ứng dụng hiệu quả nhất là so sánh pin, kích thước khay, nhu cầu hiện tại và bộ sạc hiện có của xe tay ga mục tiêu với gói 10S2P được đề xuất, sau đó phê duyệt mẫu trong điều kiện lái xe và sạc thực tế trước khi đặt hàng lớn hơn.

Hình ảnh kiểu ứng dụng dành cho việc sử dụng xe máy điện nhỏ gọn. Khả năng tương thích cuối cùng của xe cần được xem xét ở cấp độ hệ thống.

Tùy chỉnh OEM / ODM

Nền tảng tham chiếu 36V 4.4Ah có thể được sử dụng làm điểm khởi đầu cho các chương trình OEM và nhãn hiệu riêng. Điện áp và công suất có thể được thay đổi cho các dự án liên quan, trong khi loại đầu nối, chiều dài dây, nhãn và bao bì có thể được điều chỉnh theo yêu cầu của khách hàng hoặc thị trường. HSS khuyến nghị nên giữ các mục này trong bản vẽ mẫu đã được phê duyệt thay vì coi chúng là ghi chú bán hàng không chính thức, vì ngay cả những khác biệt nhỏ về cực của đầu nối, chiều dài dây dẫn hoặc kích thước vỏ cũng có thể gây ra sự cố khi lắp đặt tại hiện trường. Điều này đặc biệt quan trọng đối với các nhà nhập khẩu và phân phối, những người cần các đơn hàng lặp lại nhất quán trên nhiều lô.

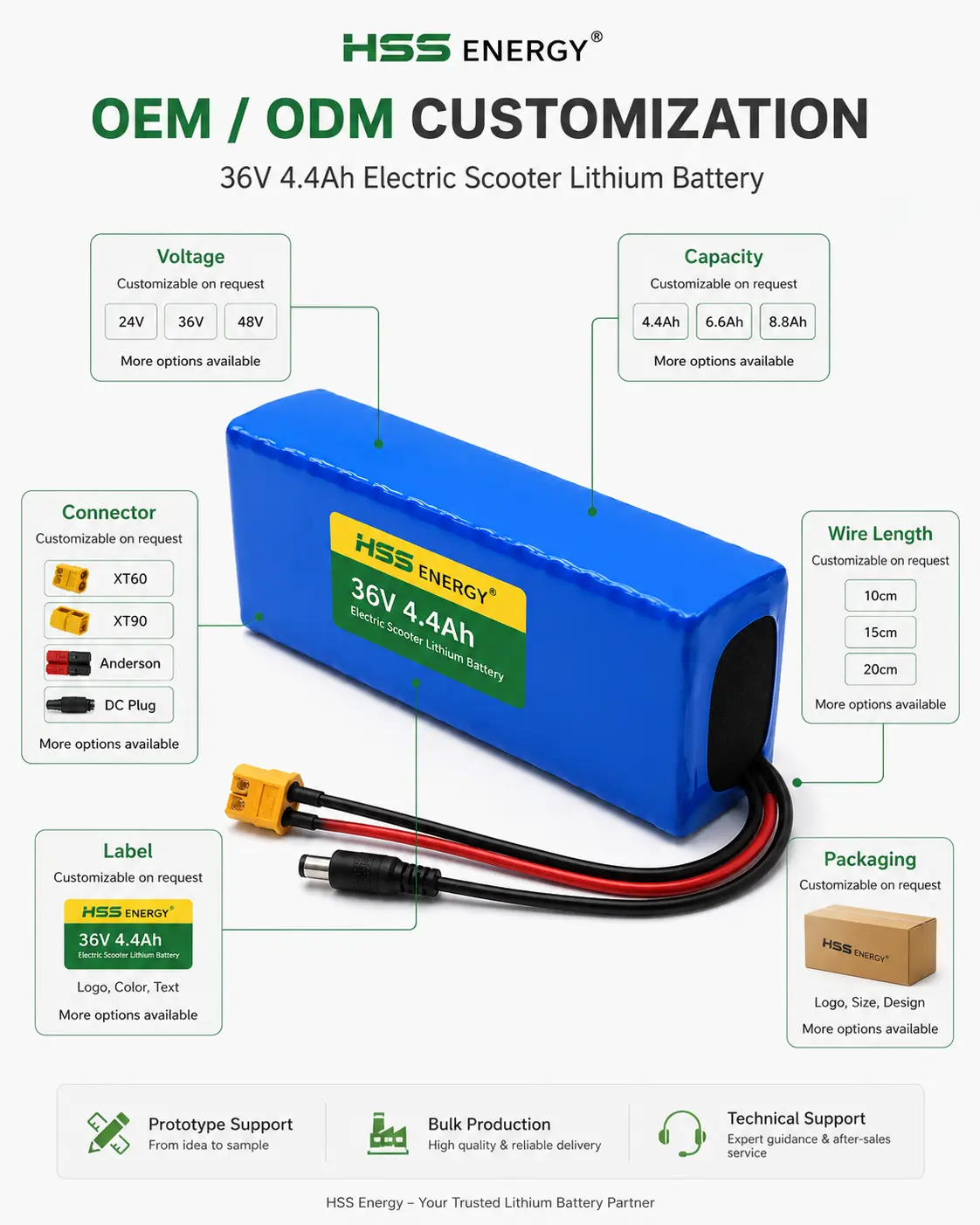

Tùy chọn tùy chỉnh OEM/ODM về điện áp, công suất, đầu nối, chiều dài dây, nhãn và bao bì.

Kiểm soát chất lượng, đóng gói và giao hàng

Đối với pin di động cỡ nhỏ, độ lặp lại cũng quan trọng như mẫu đầu tiên. Kiểm tra tế bào và linh kiện đầu vào, lắp ráp có kiểm soát, thử nghiệm điện cuối cùng và đóng gói bảo vệ giúp giảm sự khác biệt giữa các lô sản xuất và cung cấp cho người mua xuất khẩu một quy trình chấp nhận rõ ràng hơn. Hình ảnh chất lượng được cung cấp được sử dụng làm tài liệu bối cảnh sản xuất: nó hiển thị loại quy trình kiểm tra, lắp ráp, thử nghiệm cuối cùng và đóng gói có thể hỗ trợ sản phẩm nhưng không được coi là bằng chứng về chứng nhận dành riêng cho mẫu máy trừ khi cung cấp báo cáo phù hợp cho cấu hình pin đã được phê duyệt.

Kiểm soát chất lượng, lắp ráp, kiểm tra lần cuối và quy trình đóng gói trực quan.

Từ yêu cầu đến sản xuất hàng loạt

Cần gửi gì để có báo giá nhanh hơn

· Thương hiệu/mẫu xe tay ga và thị trường đích

· Nhãn pin gốc hoặc dữ liệu điện áp/dung lượng

· Kích thước ngăn chứa pin và hướng lắp đặt

· Bộ điều khiển liên tục/dòng điện cực đại

· Điện áp đầu ra của bộ sạc và dòng điện sạc

· Đầu nối đầu ra và đầu nối sạc bắt buộc

· Cực tính, thước cáp và chiều dài dây

· Thời gian/quãng đường đi xe dự kiến ​​và tải trọng của người lái

· Số lượng mẫu và số lượng lớn dự kiến

· Yêu cầu về nhãn/đóng gói OEM

Câu hỏi thường gặp

Cấu hình tiêu chuẩn là gì?

Tham chiếu hiện tại sử dụng 20 pin lithium-ion 18650 2200mAh ở cấu hình 10S2P, cung cấp điện áp danh định 36V và công suất định mức 4,4Ah.

Kích thước tiêu chuẩn là gì?

Kích thước tham chiếu tiêu chuẩn là khoảng 188 × 40 × 68 mm. Kích thước cuối cùng vẫn phải được kiểm tra so với ngăn chứa ắc quy thực tế của xe.

Gói lithium-ion 10S sử dụng điện áp sạc nào?

Kiến trúc lithium-ion 10S tiêu chuẩn sử dụng điện áp tham chiếu sạc đầy 42V. Bộ sạc cuối cùng vẫn phải phù hợp với cấu hình di động và BMS đã được phê duyệt.

Đầu nối có thể thay đổi được không?

Đúng. Hình ảnh tham chiếu hiển thị đầu ra XT60 và phích cắm sạc thùng DC, trong khi có thể xem xét XT90, Anderson và các tùy chọn đầu nối khác.

Chiều dài dây có thể được tùy chỉnh?

Đúng. Chiều dài dây, hướng thoát và thông số kỹ thuật của cáp có thể được điều chỉnh tùy theo cách lắp đặt xe tay ga.

Pin này có phù hợp với mọi xe máy 36V không?

Không. Chỉ riêng điện áp không quyết định được khả năng tương thích. Kích thước pin, dòng điện của bộ điều khiển, cấu hình bộ sạc, đầu nối và cực đều cần được xem xét.

Yêu cầu báo giá dự án

Đối với Pin lithium xe tay ga điện 36V 4.4Ah, hãy gửi HSS Energy mẫu xe tay ga, kích thước ngăn chứa pin, dòng điện của bộ điều khiển, thông tin về bộ sạc, chi tiết đầu nối, yêu cầu lái xe mục tiêu và số lượng đặt hàng. Sau đó, chúng tôi có thể xác nhận xem định dạng tham chiếu 188 × 40 × 68 mm có phù hợp hay không, xác định hướng BMS và giao diện, đồng thời chuẩn bị thông số kỹ thuật mẫu mà sau này có thể lặp lại để sản xuất hàng loạt.
