Đối với các thương hiệu xe tay ga điện, các kênh sửa chữa và khách hàng thay pin cần nhiều thời gian di chuyển hơn gói dung lượng đầu vào nhỏ hơn có thể cung cấp, Pin Lithium dành cho xe tay ga điện 36V 7.8Ah Trung Quốc của HSS Energy sử dụng 18650 pin 2600mAh theo cách sắp xếp 10S3P để cung cấp dung lượng 7,8Ah từ nền tảng 30 ô. Kích thước tham chiếu thông thường là 190 x 60 x 68 mm, giúp khách hàng có điểm khởi đầu thực tế để xem xét khoang pin trong khi vẫn còn chỗ cho các yêu cầu về đầu nối, chiều dài dây và ghi nhãn dành riêng cho dự án. XT60 và JST là các hướng kết nối phổ biến cho kiểu máy này và tham chiếu vòng đời là 500 chu kỳ. Trang này được định vị cho các dự án OEM, thay thế và phân phối trong đó các chi tiết về sự phù hợp, thời gian chạy và giao diện phải được xác nhận cùng nhau trước khi sản xuất.
Pin lithium xe tay ga điện 36V 7.8Ah là nhà máy HSS Energy được thiết kế cho xe tay ga điện nhỏ gọn cần dự trữ năng lượng lớn hơn mà không cần chuyển sang nền điện áp hoàn toàn khác. Cấu trúc 10S3P sử dụng ba pin 2600mAh song song cho mỗi nhóm chuỗi, cung cấp dung lượng danh định 7,8Ah và năng lượng dự trữ khoảng 280,8Wh. So với gói 10S có công suất nhỏ hơn, nhóm ô song song bổ sung giúp xe tay ga có nhiều năng lượng hơn để đi lại hàng ngày và cũng chia sẻ tải xả trên nhiều ô hơn. Kích thước gói thông thường là 190 x 60 x 68 mm, trong khi XT60 và JST là những lựa chọn đầu nối phổ biến nhất. Dòng điện BMS cuối cùng, chiều dài cáp, cực tính, bộ sạc và khe hở lắp đặt vẫn phải được xem xét đối với xe tay ga mục tiêu trước khi mẫu được đông lạnh.

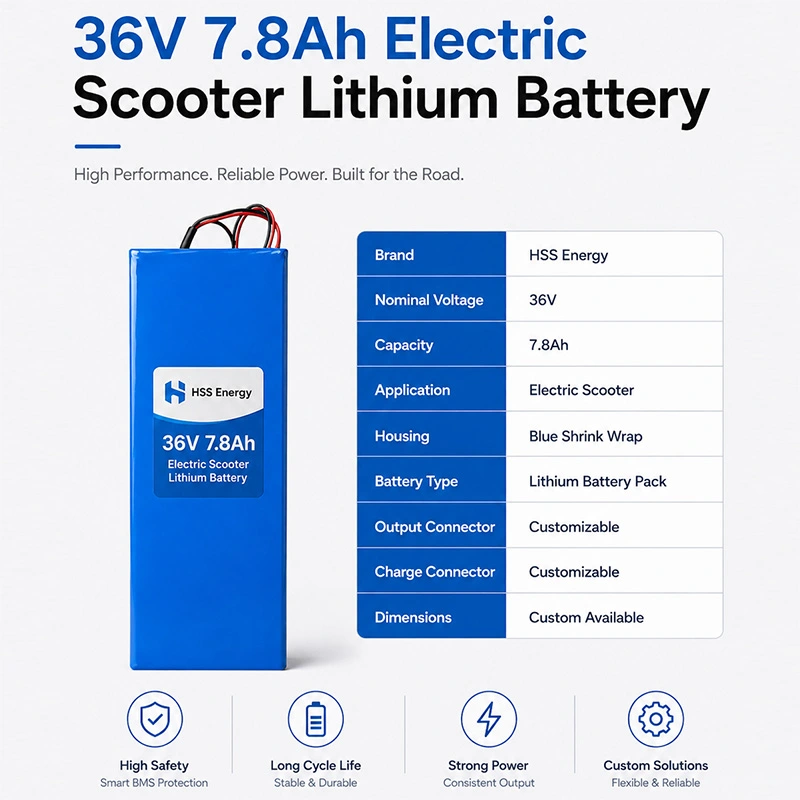

Thông số kỹ thuật chính
Mục
Đặc điểm kỹ thuật
Tên sản phẩm
Pin lithium xe điện 36V 7.8Ah
Thương hiệu
Năng lượng HSS
Điện áp danh định
36V
Công suất định mức
7,8Ah / 7800mAh
Năng lượng danh nghĩa
Xấp xỉ. 280,8Wh
Định dạng ô
Tế bào 18650 2600mAh
Cấu hình ô
10S3P
Số lượng tế bào
30 ô
Tham khảo sạc đầy
42V cho kiến trúc lithium-ion 10S thông thường; bộ sạc cuối cùng phải phù hợp với gói đã được phê duyệt
Kích thước thông thường
190x60x68mm
Tùy chọn kết nối chung
XT60 và JST
Chiều dài dây
Tùy chỉnh theo hệ thống dây điện và lắp đặt xe tay ga
BMS
Dự án cụ thể; cài đặt hiện tại và bảo vệ được xác nhận trước khi sản xuất
Tham khảo vòng đời
500 chu kỳ
Kết thúc bên ngoài
Gói kiểu co rút được hiển thị trong hình ảnh được cung cấp; màu sắc/nhãn cuối cùng có thể được tùy chỉnh
Ứng dụng
Xe máy điện và các dự án di chuyển nhỏ gọn phù hợp sau khi xem xét ở cấp hệ thống
OEM / ODM
Có sẵn
Lưu ý về thông số kỹ thuật: kích thước 190 x 60 x 68 mm là kích thước tham chiếu thông thường cho cấu hình này. Dòng điện BMS cuối cùng, sơ đồ chân của đầu nối, chiều dài cáp, cài đặt bộ sạc, nhãn và các chi tiết khác của dự án phải tuân theo bản vẽ, BOM, thỏa thuận kỹ thuật hoặc PI đã được phê duyệt.
Ưu điểm sản phẩm
1. 7.8Ah bổ sung thêm năng lượng có thể sử dụng mà không cần thay đổi nền tảng 36V
Khách hàng nâng cấp một chiếc xe tay ga nhỏ gọn thường muốn có thời gian sử dụng lâu hơn mà không cần thiết kế lại bộ điều khiển và bộ sạc xung quanh hệ thống điện áp cao hơn. Cấu trúc 10S3P giải quyết nhu cầu bằng cách tăng công suất song song trong khi vẫn giữ nguyên kiến trúc loại 36V. Trong lựa chọn thực tế, pin xe tay ga 36V 7,8Ah cung cấp cho dự án 7,8Ah và khoảng 280,8Wh năng lượng danh định, khiến pin này trở thành một lựa chọn mạnh mẽ hơn để đi lại hàng ngày, khoảng thời gian phục vụ giữa các lần sạc dài hơn hoặc những người dùng chỉ cần nhiều thời gian chạy hơn những gói nhỏ hơn có thể cung cấp. Quãng đường đi xe cuối cùng vẫn phụ thuộc vào công suất động cơ, trọng lượng người lái, tốc độ, độ dốc trên đường, áp suất lốp, nhiệt độ và trạng thái sạc có thể sử dụng, vì vậy HSS coi pin như một nền tảng năng lượng thay vì đưa ra tuyên bố chung về phạm vi hoạt động.
2. Bố cục 10S3P cải thiện việc dự trữ năng lượng và chia sẻ tải
Ba ô song song thay đổi nhiều hơn số Ah. Cấu trúc song song phân tán dòng điện phóng điện qua một số lượng tế bào lớn hơn và tạo ra nhiều năng lượng dự trữ hơn so với cách sắp xếp 10S2P sử dụng cùng một họ tế bào riêng lẻ. Khi các nhóm kỹ thuật đánh giá bộ pin 36V 7,8Ah, ưu điểm chính là pin có thể hỗ trợ chu kỳ làm việc dài hơn trong khi vẫn giữ nguyên lộ trình điện áp 10-series. Khả năng dòng điện thực tế vẫn phụ thuộc vào tế bào 18650, BMS, cấu trúc niken, cáp và đầu nối đã chọn, do đó, dòng điện cực đại và liên tục của bộ điều khiển phải được cung cấp trước khi HSS đóng băng thiết kế sản xuất.
3. Pin 2600mAh 18650 mang lại cho SKU một cấu trúc rõ ràng, có thể lặp lại
Model này được xác định khoảng 18650 ô 2600mAh thay vì số lượng ô hỗn hợp hoặc không xác định, giúp ghi lại cấu hình dễ dàng hơn cho các dự án OEM và thay thế. Với 30 ô được sắp xếp thành 10 nhóm gồm 3 ô song song, gói đạt công suất 7,8Ah cần thiết trong một kiến trúc đơn giản. Đối với khách hàng so sánh pin lithium ion 36V 7,8Ah, cấu trúc đó tạo cơ sở hữu ích cho việc kiểm tra đầu vào, kiểm soát BOM và sản xuất lặp lại. Thương hiệu hoặc mẫu pin cuối cùng có thể được xác nhận trong quá trình đánh giá dự án, trong khi dung lượng pin 2600mAh và cấu trúc 10S3P vẫn là bố cục điện xác định của trang này.
4. XT60 và JST Cover Hướng dẫn giao diện xe tay ga phổ biến
Pin phù hợp vẫn có thể không sử dụng được nếu dòng đầu nối, cực hoặc đầu ra cáp không khớp với xe tay ga. XT60 và JST là các hướng giao diện chung cho mẫu 7.8Ah này, nhưng lựa chọn cuối cùng phải tuân theo đầu nối bên xe và yêu cầu hiện tại của xe tay ga thực tế. Khi một dự án chỉ định pin lithium 36V 7800mAh, HSS có thể xác nhận loại đầu nối, định nghĩa chân cắm, cực tính, thước dây và chiều dài dây dẫn trước khi lấy mẫu. Điều này đặc biệt quan trọng đối với các kênh thay thế, trong đó hai gói trông giống nhau có thể sử dụng phích cắm hoặc cách định tuyến dây khác nhau ngay cả khi điện áp và công suất giống hệt nhau.
5. Tham chiếu chu kỳ 500 hữu ích hơn khi điều kiện sạc được kiểm soát
Tuổi thọ của vòng đời bị ảnh hưởng bởi chất lượng tế bào, độ sâu phóng điện, điện áp sạc, nhiệt độ, dòng điện và điều kiện bảo quản, do đó, con số 500 chu kỳ phải được coi là tham chiếu sản phẩm hơn là một lời hứa trong mọi kiểu lái xe. Đối với pin xe máy điện 7,8Ah, việc sử dụng đúng bộ sạc, tránh xả quá mức không cần thiết và giữ hộp tránh xa nguồn nhiệt quá cao có thể giúp duy trì dung lượng sử dụng theo thời gian. Đối với khách hàng OEM, HSS có thể khóa yêu cầu về bộ sạc và cài đặt bảo vệ trong thông số kỹ thuật đã được phê duyệt để pin, BMS và phương pháp sạc được đánh giá là một hệ thống thay vì các bộ phận riêng biệt.
6. Kích thước thông thường tăng tốc độ tìm nguồn cung ứng, nhưng sản phẩm cuối cùng vẫn cần xe tay ga
Kích thước thông thường 190 x 60 x 68 mm mang đến cho khách hàng một điểm khởi đầu cơ học cụ thể và đặc biệt hữu ích khi so sánh không gian thay thế hoặc thiết kế ngăn chứa pin mới. Mặc dù vậy, riêng kích thước tổng thể không khẳng định sự phù hợp. Độ hở của đầu nối, lối ra dây, áp suất lắp đặt, độ hở của nắp boong và khả năng tiếp cận dịch vụ cũng phải được kiểm tra. Vì lý do này, HSS khuyến nghị nên xác nhận khoang pin từ bản vẽ hoặc mẫu gốc trước khi sản xuất số lượng lớn, đặc biệt khi xe tay ga có sàn hẹp hoặc hệ thống dây điện phải đi ra từ một hướng cố định.
Tại sao chọn chúng tôi?
Nền tảng 36V 7.8Ah phù hợp nhất cho xe tay ga đi lại nhỏ gọn và các dự án thay thế mà khách hàng muốn có nhiều năng lượng hơn pin loại 4,4Ah nhỏ hơn nhưng vẫn cần đặt trong ngăn chứa pin tương đối hẹp. Đây là một lựa chọn công suất trung bình thiết thực cho các kênh đi lại hàng ngày, kênh sửa chữa, đội xe cho thuê hoặc dịch vụ với chiều dài tuyến đường vừa phải và xe tay ga OEM có thể chứa đường bao tham chiếu 190 x 60 x 68 mm. Ứng dụng chính xác vẫn phải được xác minh từ nhu cầu của bộ điều khiển, điều kiện người lái và tải trọng, địa hình và lịch sạc thay vì chỉ dựa vào công suất.
Những gì có thể được tùy chỉnh
Đầu nối
XT60 / JST và các tùy chọn dành riêng cho dự án khác
Chiều dài dây
Điều chỉnh theo hệ thống dây điện và tuyến cáp của xe tay ga
BMS
Bảo vệ và cài đặt hiện tại phù hợp với bộ điều khiển
Nhãn/Thương hiệu
Logo, màu sắc và thông tin OEM/ODM
Bao bì
Đóng gói dự án và xuất khẩu có thể được tùy chỉnh
Kích thước
Thông thường 190 x 60 x 68 mm; kích thước khác được xem xét bởi dự án
Làm thế nào để chọn dung lượng pin phù hợp?
7.8Ah đáng để đánh giá khi nào
Hãy xem xét cấu hình khác khi
Xe tay ga cần nhiều thời gian chạy hơn pin 36V dung lượng nhỏ hơn cung cấp.
Khoang pin không thể chứa phong bì thông thường 190 x 60 x 68 mm.
Xe đã sử dụng kiến trúc điện 36V / 10S tương thích.
Bộ sạc hoặc bộ điều khiển được thiết kế dựa trên một loạt kiến trúc khác.
Dự án được hưởng lợi từ năng lượng danh nghĩa 280,8Wh mà không cần chuyển sang điện áp cao hơn.
Tuyến đường đòi hỏi nhiều năng lượng hơn đáng kể so với mức 7,8Ah có thể cung cấp.
XT60, JST hoặc đầu nối dành riêng cho dự án có thể được kết hợp với xe tay ga.
Dòng điện yêu cầu vượt quá khả năng thực tế của thiết kế ô/BMS/đầu nối đã được phê duyệt.
Từ yêu cầu đến sản xuất hàng loạt
1
Chia sẻ dữ liệu xe tay ga
Dung lượng pin, bộ điều khiển, bộ sạc, đầu nối, số lượng
3
Đánh giá mẫu
Vừa vặn, sạc, hoạt động hiện tại, thời gian chạy
4
Sản xuất đông lạnh
Bản vẽ, BOM, QC và đóng gói được phê duyệt
Cần gửi gì để có báo giá nhanh hơn
· Thương hiệu/mẫu xe tay ga và thị trường đích
· Bản vẽ ngăn chứa pin hoặc kích thước tối đa hiện có
· Bộ điều khiển dòng điện liên tục và dòng điện cực đại
· Điện áp/dòng điện và đầu nối hiện có của bộ sạc
· Đầu nối đầu ra ưa thích: XT60, JST hoặc loại khác
· Chiều dài dây yêu cầu và hướng thoát cáp
· Kỳ vọng về thời gian/phạm vi cưỡi ngựa mục tiêu
· Số lượng mẫu và số lượng lớn dự kiến
Kiểm soát chất lượng, lắp ráp, thử nghiệm cuối cùng, đóng gói và giao hàng trực quan.
Câu hỏi thường gặp
Pin này sử dụng cấu hình cell nào?
Nó sử dụng 18650 tế bào 2600mAh theo cách sắp xếp 10S3P, với tổng số 30 tế bào và dung lượng danh nghĩa 7,8Ah.
Kích thước pin thông thường là bao nhiêu?
Kích thước tham chiếu thông thường là 190 x 60 x 68 mm. Vẫn phải kiểm tra độ khít cuối cùng của ngăn chứa ắc quy và khe hở đầu nối của xe tay ga.
Những kết nối nào thường được sử dụng?
XT60 và JST là những hướng kết nối phổ biến cho model này. Đầu nối cuối cùng, cực tính, thước dây và chiều dài dây dẫn phải tuân theo xe tay ga mục tiêu.
Nên sử dụng bộ sạc nào?
Đối với kiến trúc lithium-ion 10S thông thường, 42V là mức tham chiếu sạc đầy điển hình. Bộ sạc cuối cùng phải phù hợp với cấu hình di động và BMS đã được phê duyệt.
Tham chiếu vòng đời là gì?
Tham chiếu sản phẩm là 500 chu kỳ. Tuổi thọ thực tế của vòng đời phụ thuộc vào quá trình sạc, độ sâu xả, dòng điện, nhiệt độ, điều kiện bảo quản và vận hành.
Nó có thể phù hợp với mọi xe điện 36V không?
Không. Chỉ điện áp và công suất không đảm bảo khả năng tương thích. Dung lượng pin, nhu cầu hiện tại, bộ sạc, đầu nối và tuyến đi dây đều cần được xem xét lại.
