Bộ pin 7.4v 2000mah

Điện áp chỉ là sự khởi đầu. Nhà cung cấp HSS Energy đánh giá Bộ pin 7.4V 2000mAh cho các đơn đặt hàng OEM dựa trên tải, bộ sạc và dung lượng còn trống. Lý do rất đơn giản: một thiết bị có thể mang nhãn 7.4V nhưng vẫn có dòng điện cực đại, cài đặt ngắt hoặc đầu nối sai. Gói này cho phép dòng sạc tối đa 2A và dòng xả liên tục tối đa 6A thông qua BMS 6A được chỉ định. Việc cắt điện được giới hạn ở mức 8,4V. Ngưỡng xả điện phải duy trì ở mức 5,2V trở lên, khuyến nghị là 6V.

Gói co nhiệt màu xanh nhỏ gọn. Đầu nối cuối cùng, cực tính và chiều dài dây dẫn được chọn dựa trên giao diện thiết bị đã được phê duyệt.

Thông số kỹ thuật chính

1. 2000mAh có ý nghĩa gì trong thiết bị

Dung lượng chỉ kể một phần câu chuyện thời gian chạy. Gói này được đánh giá ở mức 2000mAh, với 1950mAh là mức tối thiểu đã nêu theo tham chiếu sạc tiêu chuẩn và xả 0,2C. Năng lượng danh định được tính toán là khoảng 14,8Wh. Do đó, bộ pin sạc 7,4V có dòng điện liên tục là 6A cần có dòng điện bình thường, nhu cầu khởi động và chu kỳ hoạt động của thiết bị trước khi có thể ước tính thời gian chạy một cách hợp lý.

2. Hai ô, một bố cục đơn giản

Hai ô 18650 được mắc nối tiếp, không có nhóm song song. Đó là cấu trúc 2S1P đã được xác nhận: điện áp tăng đến mức yêu cầu trong khi dung lượng gói vẫn là 2000mAh. Bộ pin 2S1P 18650 sử dụng màng co nhiệt thay vì vỏ đúc cứng. Điều đó giúp tiết kiệm không gian nhưng cũng làm cho bản vẽ dung sai, lối ra dây và khe hở cách điện của người mua trở nên quan trọng trước khi giải phóng vỏ bọc.

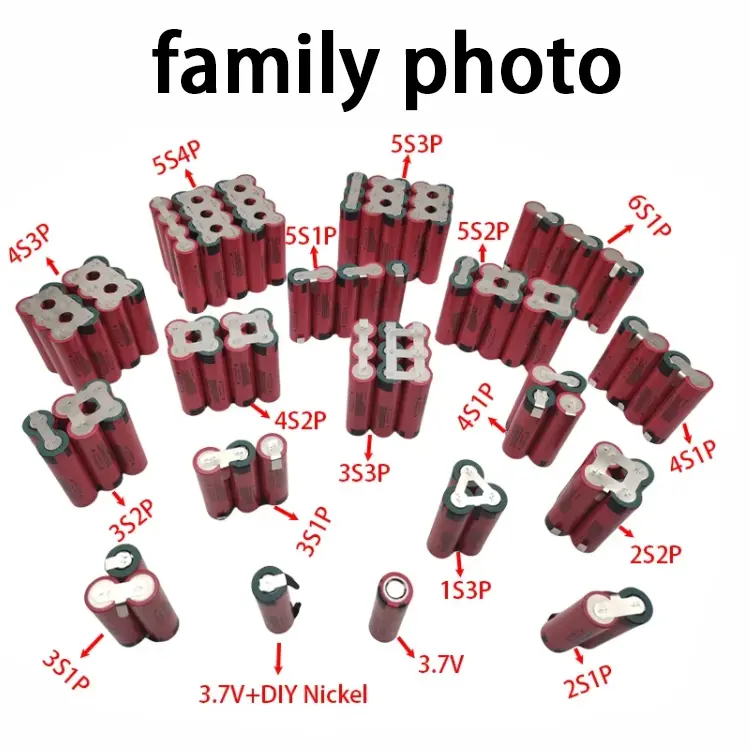

Tài liệu tham khảo tiếp thị: ví dụ về cách sắp xếp gói tế bào hình trụ. Hình ảnh hiển thị dòng sản phẩm rộng hơn; Cấu hình 2S1P của sản phẩm này được xác nhận bởi thông số kỹ thuật được cung cấp.

3. Bộ sạc là một phần của sự lựa chọn

Bộ sạc 7.4V vẫn cần bộ sạc 2S phù hợp. Dòng sạc tối đa là 2A, trong khi nên sạc 0,5C và điện áp sạc không được vượt quá 8,4V. Khi phóng điện, 5,2V là giới hạn dưới đã nêu và khuyến nghị là 6V. Đối với pin lithium 7,4V 2Ah, những số liệu này nên được kiểm tra trong thiết bị mẫu thay vì sao chép vào thiết kế theo thói quen. BMS được đánh giá ở mức 6A; bất kỳ chức năng bảo vệ riêng lẻ nào được hiển thị trong tài liệu tiếp thị chung vẫn yêu cầu xác nhận ở cấp độ mô hình.

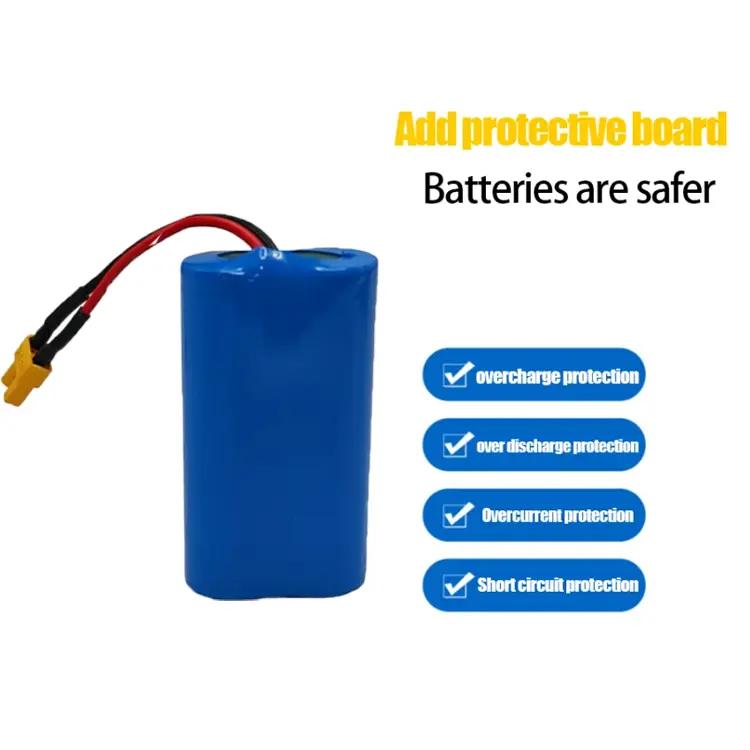

Chỉ mang tính chất tham khảo tiếp thị: hình ảnh liệt kê các chức năng bảo vệ thông thường. Chỉ xuất bản các chức năng đó cho mô hình này sau khi thông số kỹ thuật BMS được phê duyệt xác nhận chúng.

4. Gói nhỏ, yêu cầu thông quan thực sự

Với kích thước khoảng 38 x 20 x 68mm và nặng 0,12kg, gói hàng này có thể dễ dàng đặt trên giấy. Vỏ bọc là nơi các chi tiết xuất hiện. Bộ pin 7.4V 18650 có thể được đánh giá cho thiết bị di động được thiết kế xung quanh đầu vào danh nghĩa 7.4V, nhưng mức độ phù hợp cuối cùng vẫn phụ thuộc vào dung sai, bán kính uốn cong của cáp, khe hở đầu nối, phương pháp giữ và nhiệt xung quanh ngăn chứa pin.

5. Khóa giao diện trước khi sản xuất lặp lại

JST và DC5521 được liệt kê dưới dạng tùy chọn, nhưng chỉ tên trình kết nối thì không phải là giao diện hoàn chỉnh. Đối với bộ pin 2S 2000mAh, bản vẽ được phê duyệt phải thể hiện chính xác số bộ phận, mặt tiếp xúc, cực tính, thước dây, chiều dài dây dẫn và khả năng giảm sức căng. Sau khi mẫu được ký, bản vẽ đó sẽ trở thành tài liệu tham khảo cho quá trình sản xuất lặp lại thay vì dựa vào ảnh hoặc mô tả bằng lời nói.

6. Nhà máy kiểm tra những gì trước khi giao hàng

Đơn hàng lặp lại phải sao chép mẫu đã được phê duyệt chứ không chỉ giống mẫu đó. Đối với gói này, kế hoạch kiểm tra phải bao gồm nhận dạng tế bào, điện áp, công suất, điện trở trong, hệ thống dây điện, đầu nối, chức năng BMS và hình thức hoàn thiện. Công ty TNHH Công nghệ Năng lượng HSS Hạ Môn được thành lập vào năm 2023; các đối tác cốt lõi của nó mang lại hơn mười năm kinh nghiệm về pin lithium. Công việc phát triển, OEM/ODM và sản xuất số lượng lớn được hỗ trợ thông qua nhiều cơ sở sản xuất ở Trung Quốc với tổng diện tích khoảng 12.000 mét vuông.

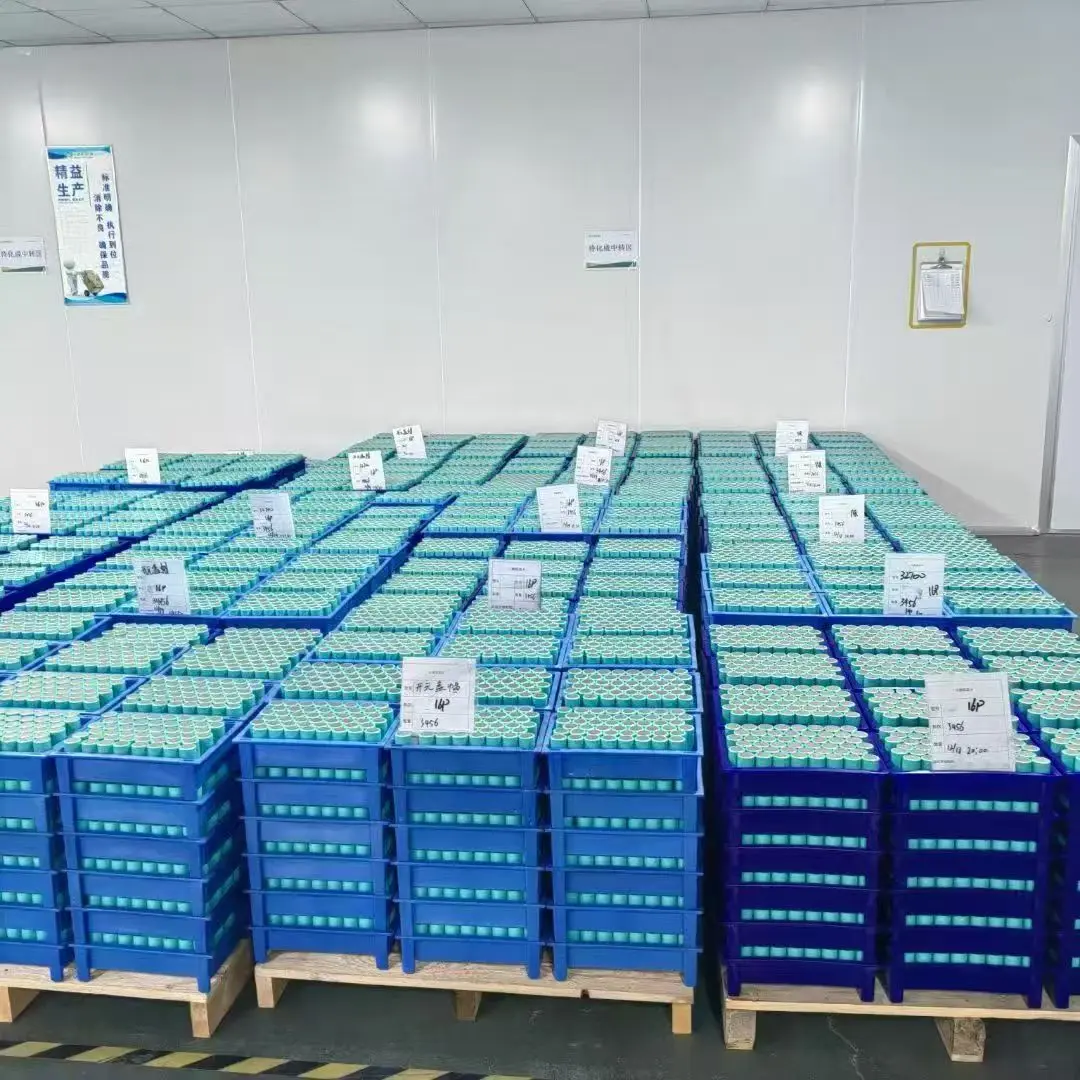

Hình ảnh nhà máy cung cấp: các tế bào hình trụ được đặt trong khay sản xuất. Nó hỗ trợ bối cảnh sản xuất nhưng không xác định chính xác các ô được sử dụng trong sản phẩm này.

Câu hỏi thường gặp

Cấu hình và hóa học nào được xác nhận?

Sản phẩm sử dụng các tế bào NCM 18650 theo cách sắp xếp 2S1P đã được xác nhận.

Công suất và xếp hạng hiện tại là gì?

Dung lượng định mức là 2000mAh, dung lượng định mức tối thiểu là 1950mAh và dòng xả liên tục tối đa là 6A. Năng lượng danh định được tính toán là khoảng 14,8Wh.

Những giá trị của bộ sạc và mức cắt được yêu cầu?

Dòng sạc tối đa là 2A, khuyến nghị sạc 0,5C. Ngắt sạc không được vượt quá 8,4V. Ngưỡng xả không được thấp hơn 5,2V, trong khi khuyến nghị là 6V.

BMS có cung cấp mọi biện pháp bảo vệ như trong hình ảnh được cung cấp không?

Thông số kỹ thuật xác nhận BMS 6A nhưng không liệt kê từng chức năng bảo vệ. Chỉ xuất bản các yêu cầu bảo vệ cá nhân sau khi thông số kỹ thuật BMS được phê duyệt xác nhận chúng.

Đầu nối có thể được chọn cho thiết bị không?

Đúng. JST và DC5521 được liệt kê dưới dạng tùy chọn và có thể đánh giá một trình kết nối khác. Vui lòng cung cấp đầu nối giao phối, cực tính, yêu cầu dây và chiều dài dây dẫn.

Những thông tin cần thiết cho một báo giá?

Gửi dải điện áp, dòng điện bình thường và đỉnh, thời gian chạy, dung lượng pin còn trống, đầu nối và cực, thông tin về bộ sạc, số lượng, điểm đến và các tài liệu cần thiết.

Yêu cầu báo giá dự án

Đối với Bộ pin 7.4V 2000mAh, hãy gửi HSS Energy tải thiết bị, thời gian chạy dự kiến, bản vẽ dung lượng pin, đầu nối, bộ sạc, điểm đến và số lượng. Chúng tôi sẽ xem xét giao diện điện và cơ khí, đồng thời chuẩn bị báo giá và thông số kỹ thuật lấy mẫu dành riêng cho từng dự án.
