Để tìm nguồn cung ứng OEM, nhà máy HSS Energy chế tạo Bộ pin 7.4V 5000mAh với hai hình dạng thực sự khác nhau. khách hàng có thể chọn gói 18650 2S2P ngắn hơn, vuông hơn hoặc gói 21700 2S1P mỏng hơn, dài hơn. Cả hai đều sử dụng tế bào NCM và cung cấp cùng điện áp và công suất định mức, do đó, lựa chọn tốt hơn thường nằm ở không gian bên trong thiết bị. Trước khi lấy mẫu, chúng tôi khớp bố cục, đầu ra cáp và đầu nối với bản vẽ của khách hàng thay vì coi hai phiên bản là có thể hoán đổi cho nhau.
Bộ pin 7.4V 5000mAh mang đến cho khách hàng dự án của nhà cung cấp HSS Energy một sự lựa chọn sớm đơn giản: chiều rộng hơn hoặc chiều dài hơn. Bản dựng 18650 có kích thước khoảng 38 x 38 x 67mm, trong khi bản dựng 21700 có kích thước khoảng 45 x 22 x 72mm và nhẹ hơn một chút. Sự khác biệt đó thường hữu ích hơn một danh sách tính năng dài. Khi đã biết không gian có sẵn, hướng dẫn và đầu nối, chúng tôi có thể giải quyết việc xây dựng và chuẩn bị thông số kỹ thuật mẫu.

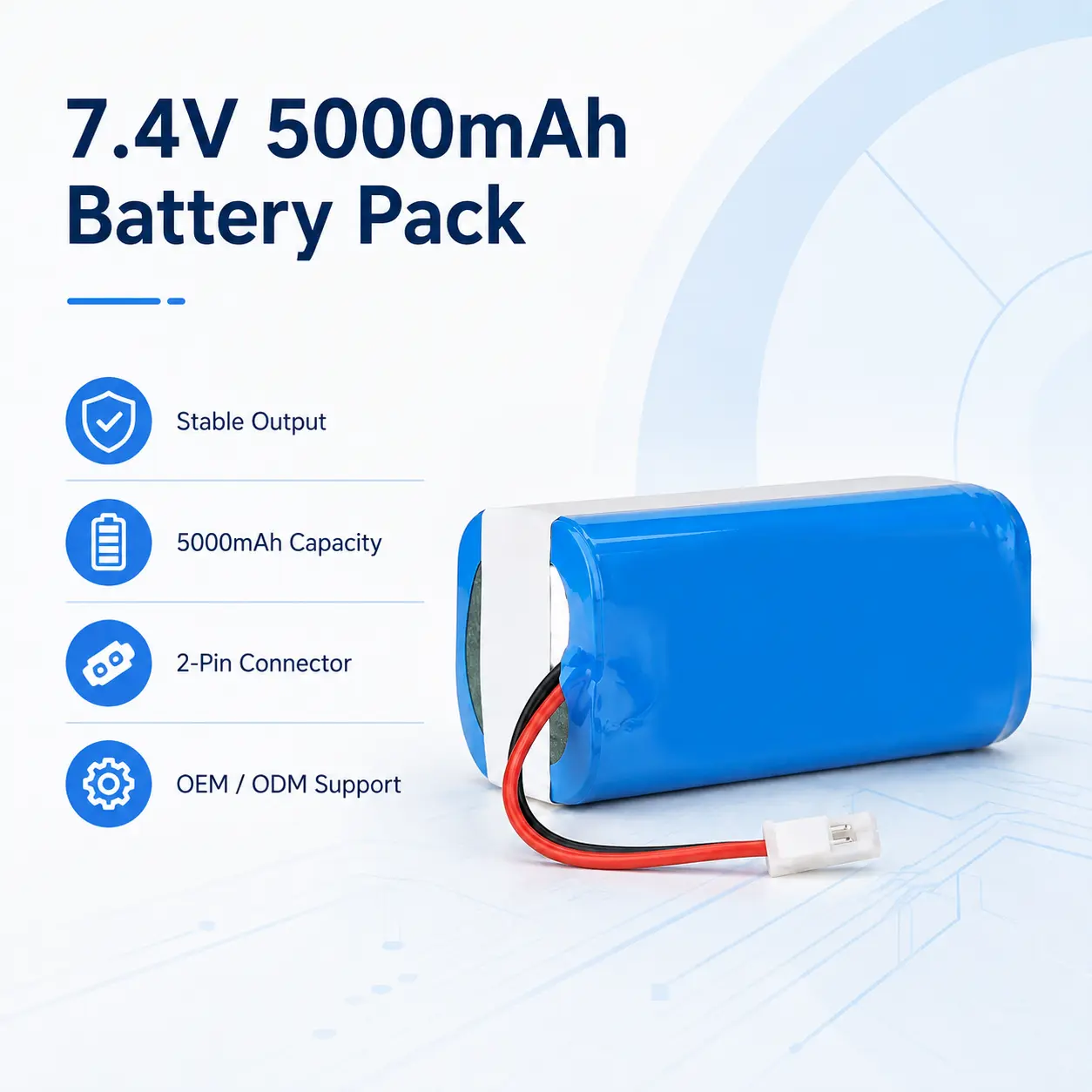

Hình ảnh sản phẩm được cung cấp: gói bọc co nhiệt điển hình. Bố trí ô, kích thước, đầu nối và hệ thống dây điện tuân theo cấu hình dự án đã được phê duyệt.
Lựa chọn nhanh: 18650 hay 21700?
Lựa chọn
Xấp xỉ. Kích thước / Trọng lượng
Chọn nó khi
18650 ô, 2S2P
38 x 38 x 67mm / 0,20kg
Khoang pin ngắn hơn và có chỗ cho một gói vuông hơn.
21700 ô, 2S1P
45 x 22 x 72mm / 0,18kg
Không gian hẹp, nhưng có chiều dài hơn một chút.
Thông số kỹ thuật chính
Mục
Đặc điểm kỹ thuật
Tên sản phẩm
Bộ pin 7.4V 5000mAh
Thương hiệu
Năng lượng HSS
Điện áp danh định
7.4V
Công suất định mức
5000mAh (5Ah)
Công suất định mức tối thiểu
4950mAh (4,95Ah)
Năng lượng danh nghĩa
Xấp xỉ. 37Wh, tính từ 7,4V x 5Ah
Hoá học
NCM
Tùy chọn ô
18650 tế bào 2500mAh hoặc 21700 tế bào 5000mAh
Tùy chọn cấu hình
18650: 2S2P; 21700: 2S1P
Vật liệu nhà ở
Phim co nhiệt
Dòng điện sạc tối đa
5A; Khuyến nghị sạc 0,5C
Xả liên tục tối đa
15A; Xếp hạng BMS 15A
Điện áp cắt sạc
tối đa 8,4V
Điện áp cắt xả
tối thiểu 5,2V; Khuyến nghị 6V
Vòng đời
>500 chu kỳ với hơn 80% dung lượng pin ban đầu được giữ lại
18650 2S2P Kích thước/Trọng lượng
Xấp xỉ. 38 x 38 x 67mm / 0,20kg
21700 2S1P Kích thước / Trọng lượng
Xấp xỉ. 45 x 22 x 72mm / 0,18kg
Tùy chọn kết nối
JST, DC5521 hoặc giao diện khác được phê duyệt
Chứng nhận / Chứng từ vận chuyển
Để được xác nhận về cấu hình và đích đến đã đặt hàng
1. Cùng công suất nhưng khác dấu chân
Bốn ô 2500mAh tạo nên phiên bản 18650, trong khi hai ô 5000mAh tạo nên phiên bản 21700. Bộ pin 21700 5000mAh có thể tiết kiệm chiều rộng và trọng lượng một chút; giải pháp thay thế bốn ô sử dụng chiều dài tổng thể ngắn hơn. Không phải là một bản nâng cấp hơn cái kia. Bản vẽ thiết bị quyết định hình dạng nào dễ lắp đặt và bảo mật hơn.
2. Ý nghĩa của 5Ah trong thiết bị
Bộ pin Li-ion 2S 5000mAh lưu trữ khoảng 37Wh ở giá trị danh nghĩa. Thời gian chạy thực tế được ước tính tốt hơn dựa trên mức tiêu thụ điện năng và chu kỳ làm việc thông thường của thiết bị chứ không chỉ dựa trên công suất. Đỉnh ngắn, dòng khởi động và thời gian sử dụng ở mức tải tối đa có thể thay đổi kết quả, vì vậy những số liệu đó rất hữu ích khi xem xét một dự án mới.
Minh họa tiếp thị, không phải là hồ sơ kiểm tra. Kiểu kết nối và kết cấu nhìn thấy được mang tính đại diện; cấu hình đã được phê duyệt sẽ kiểm soát việc sản xuất.
3. Ứng dụng phù hợp trước khi tuyên bố về khả năng tương thích

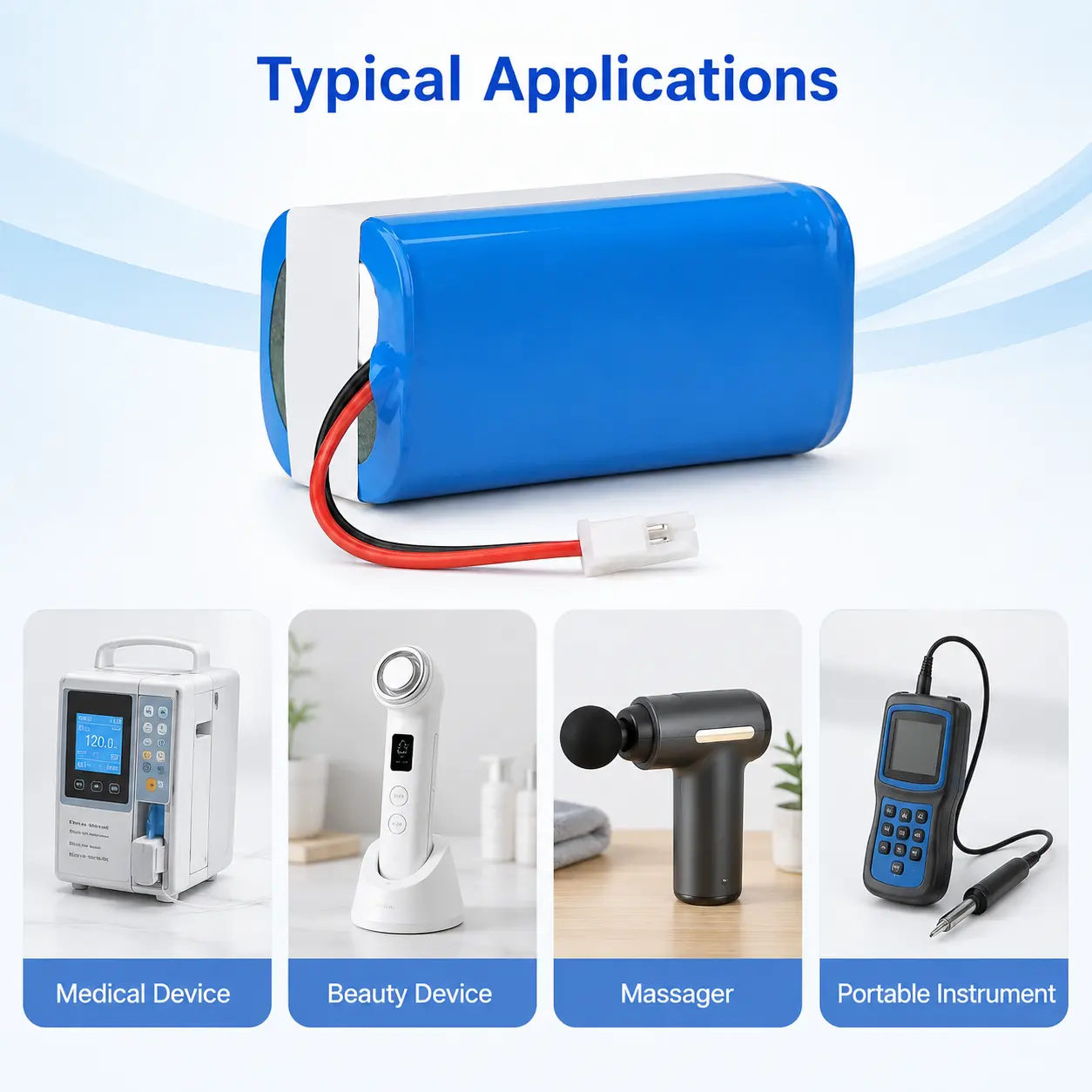

Các tác phẩm nghệ thuật ứng dụng được cung cấp hướng tới các thiết bị y tế, thiết bị làm đẹp, máy mát xa và dụng cụ cầm tay. Pin lithium của thiết bị di động vẫn được chọn theo số chứ không phải theo nhãn ứng dụng. Trước tiên, hãy kiểm tra dòng điện bình thường và dòng điện cực đại, không gian trống, cực của đầu nối, định tuyến cáp và phương pháp sạc. Các nhóm ứng dụng này là những hướng đánh giá hợp lý, nhưng chúng không phải là những tuyên bố về khả năng tương thích chung chung.
Ứng dụng khái niệm chỉ minh họa. Đây là những hướng dẫn đánh giá, chưa được xác nhận tính tương thích hoặc các trường hợp khách hàng đã xác minh.
4. Bộ sạc và khớp cắt
Đây là gói 2S nên bộ sạc phải phù hợp với giới hạn trên 8,4V đã nêu. Bảng sản phẩm liệt kê dòng sạc tối đa 2A và khuyến nghị sạc 0,5C. Bộ pin 7.4V NCM cũng cần có thiết bị và bộ sạc để thống nhất về hoạt động điện áp thấp. Việc xác nhận sớm những giới hạn đó là một bước nhỏ giúp ngăn ngừa nhiều vấn đề ở giai đoạn mẫu.
5. Giữ các đơn hàng lặp lại trên cùng một bản dựng
Pin lithium 18650 2S2P và phiên bản 21700 không bao giờ được có chung mô tả đơn hàng không đầy đủ. Chúng tôi ghi lại định dạng ô, bố cục, số bộ phận đầu nối, cực tính, thước dây, chiều dài dây dẫn, đầu ra cáp, nhãn và bao bì trong thông số kỹ thuật đã được phê duyệt. Tài liệu đó trở thành tài liệu tham khảo thiết thực cho việc lấy mẫu và sản xuất lặp lại.

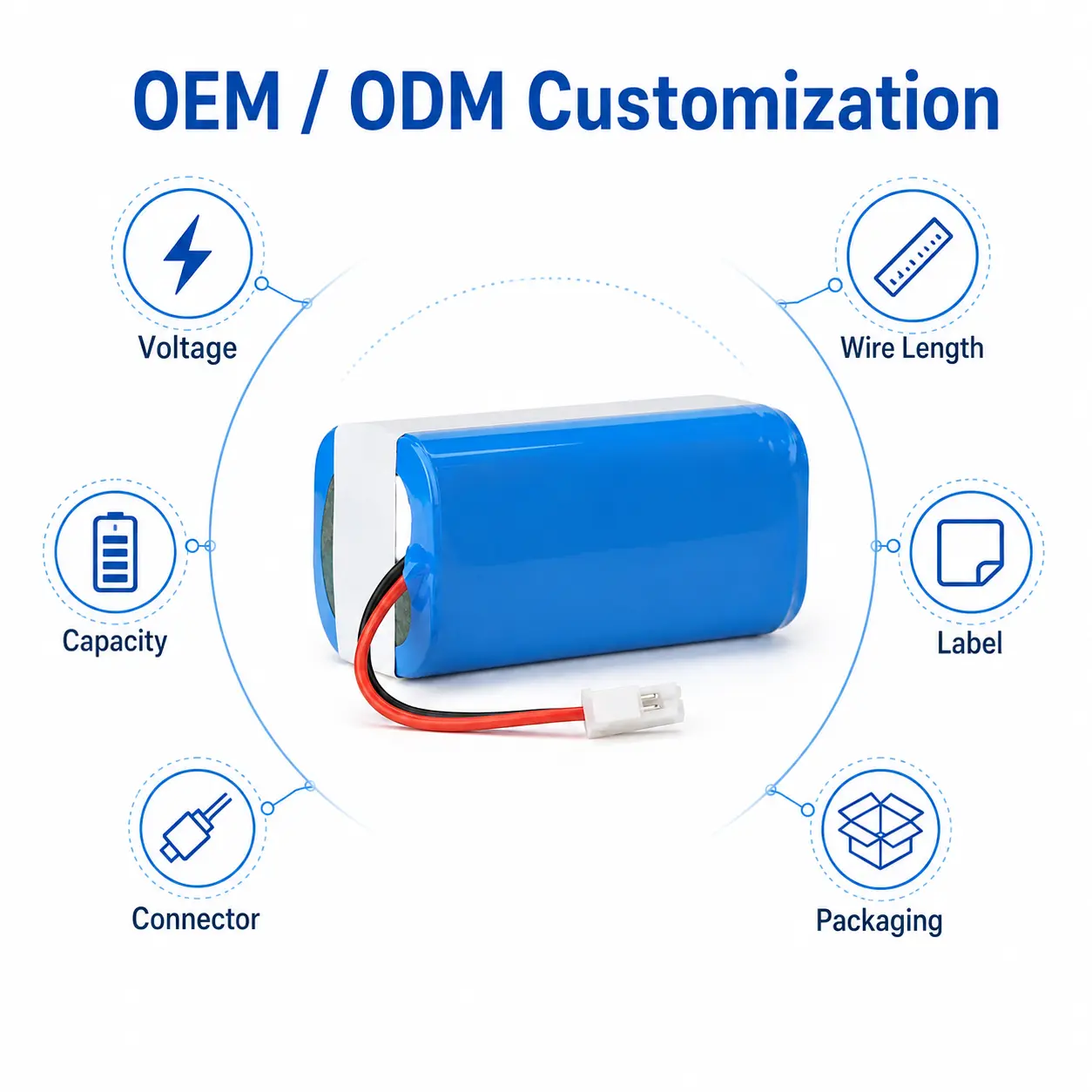

Minh họa tiếp thị của các danh mục tùy chỉnh có sẵn. Mỗi thay đổi vẫn phải được xem xét kỹ thuật và thông số kỹ thuật của đơn hàng đã được phê duyệt.
6. Công bố chất lượng cho hai công trình có thể thực hiện
Biên bản kiểm tra cần xác định rõ đơn hàng thi công chứ không chỉ ghi tên sản phẩm. Mô hình tế bào, bố cục, điện áp, công suất, điện trở trong, định mức BMS, hệ thống dây điện, đầu nối, kích thước, trọng lượng và hình thức đều được kiểm tra theo kế hoạch đã được phê duyệt. Công ty TNHH Công nghệ Năng lượng HSS Hạ Môn được thành lập vào năm 2023. Các đối tác cốt lõi của công ty có hơn 10 năm kinh nghiệm trong ngành pin và nhiều cơ sở sản xuất tại Trung Quốc cung cấp khoảng 12.000 mét vuông không gian sản xuất.

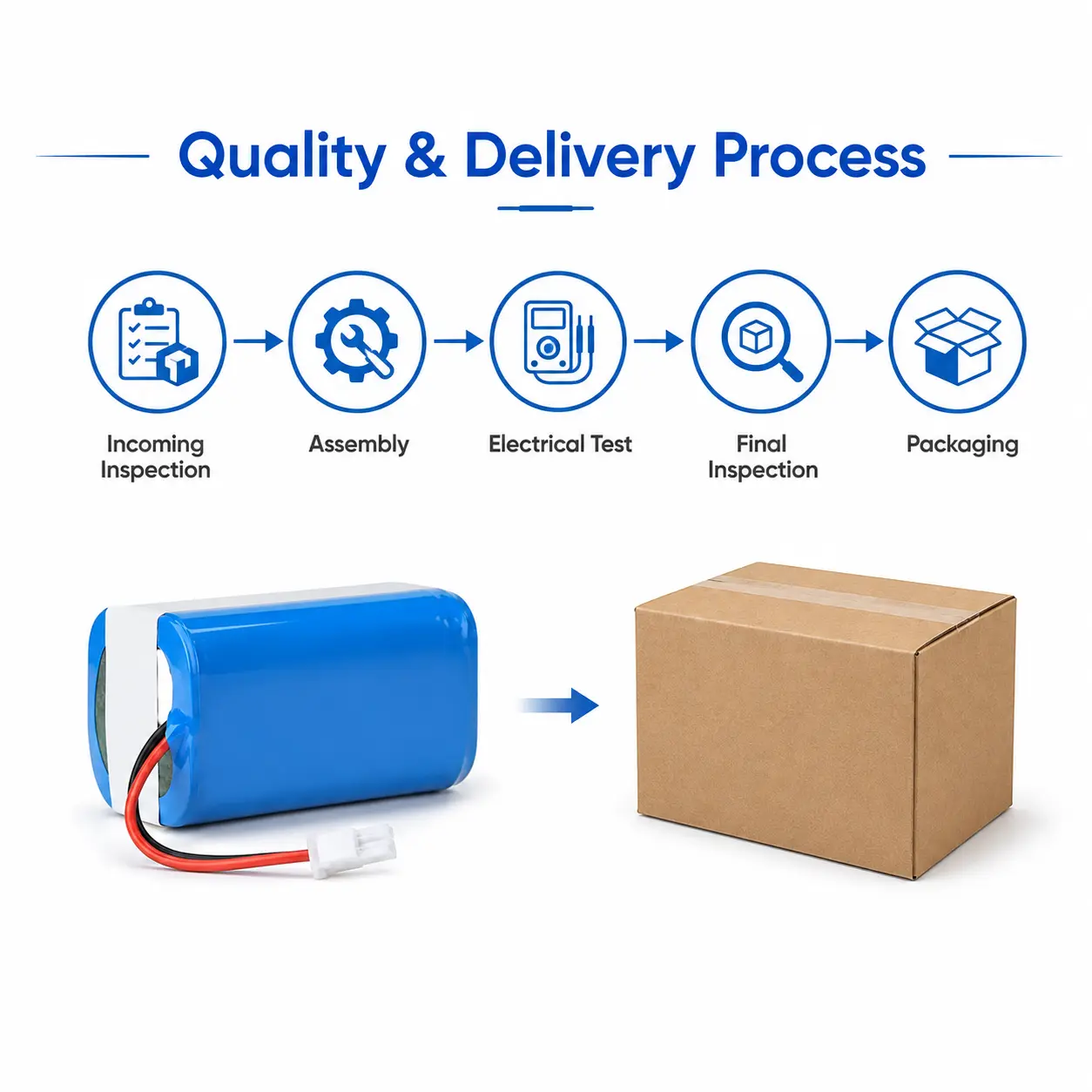

Minh họa quy trình, không phải hồ sơ lô. Các mặt hàng và bao bì kiểm tra thực tế tuân theo kế hoạch và đơn đặt hàng chất lượng đã được xác nhận.
Câu hỏi thường gặp
Những cấu hình tế bào nào có sẵn?
Gói NCM có thể sử dụng 18650 ô 2500mAh trong 2S2P hoặc 21700 ô 5000mAh trong 2S1P.
Hai tùy chọn có cùng kích thước không?
Không. Phiên bản 18650 2S2P có kích thước khoảng 38 x 38 x 67mm và nặng 0,20kg. Phiên bản 21700 2S1P có kích thước xấp xỉ 45 x 22 x 72mm và nặng 0,18kg.
Thời gian chạy nên được ước tính như thế nào?
Sử dụng mức tiêu thụ điện năng thông thường, nhu cầu cao điểm và chu kỳ hoạt động của thiết bị. Năng lượng danh định được tính toán là khoảng 37Wh, nhưng thời gian chạy thực tế phụ thuộc vào tải và điều kiện vận hành.
Cần có bộ sạc gì?
Sử dụng bộ sạc phù hợp với gói 2S NCM và các giới hạn trong thông số kỹ thuật đã được phê duyệt. Dòng sạc tối đa được liệt kê là 2A, khuyến nghị sạc 0,5C.
Đầu nối có thể được chọn cho thiết bị không?
Đúng. JST và DC5521 được liệt kê dưới dạng tùy chọn và có thể đánh giá một đầu nối khác sau khi xác nhận phía giao phối, cực tính, thước dây và chiều dài dây dẫn.
Yêu cầu báo giá dự án
Đối với Bộ pin 7.4V 5000mAh, hãy gửi HSS Energy tải thiết bị, thời gian chạy dự kiến, bản vẽ dung lượng pin, đầu nối, bộ sạc, điểm đến và số lượng. Chúng tôi sẽ xem xét giao diện điện và cơ khí, đồng thời chuẩn bị báo giá và thông số kỹ thuật lấy mẫu dành riêng cho từng dự án.
