Pin lithium 72V 100Ah dành cho xe chở hàng chơi gôn mang đến cho khách hàng đội xe của nhà cung cấp HSS Energy một lộ trình thực tế mà không cần phải bảo trì axit chì định kỳ. Thiết kế LiFePO4 24 chuỗi của nó được đánh giá ở mức 100Ah và sử dụng pin hình lăng trụ 3,2V 100Ah đã được phê duyệt, với REPT, EVE hoặc Gotion có sẵn theo đơn đặt hàng. Một gói được quản lý duy nhất giúp giảm độ phức tạp của ngân hàng pin, đồng thời hỗ trợ giám sát Bluetooth và RS485. Trước khi báo giá, xe đẩy, bộ điều khiển, bộ sạc và khay ắc quy được kiểm tra như một hệ thống.
Khi tìm nguồn cung cấp Pin Lithium 72V 100Ah cho xe chơi gôn Trung Quốc, khách hàng của HSS Energy nên bắt đầu với xe đẩy thay vì nhãn điện áp. Gói này thuộc loại xe 72V, nhưng 24 tế bào LiFePO4 của nó tạo ra điện áp danh định 76,8V và yêu cầu trần sạc 87,6V. Cửa sổ bộ điều khiển, tải tối đa, cấu hình bộ sạc, không gian khay và thiết bị đầu cuối quyết định xem bản nâng cấp có phù hợp hay không. Sau khi các điểm này được căn chỉnh, bản vẽ điện và cơ khí có thể được cố định để lấy mẫu.
Tác phẩm nghệ thuật tiếp thị của bao vây được đề xuất. Con số 7,2kWh thể hiện trong hình minh họa không được sử dụng trong các thông số kỹ thuật đã được xác nhận bên dưới.
Thông số kỹ thuật chính
Mục
Thông số kỹ thuật đã được xác nhận
Hoá học
LiFePO4
Tùy chọn ô
24 tế bào hình lăng trụ 3.2V 100Ah; REPT, EVE hoặc Gotion được chọn theo cấu hình đơn hàng đã được phê duyệt
Cấu hình loạt
24S1P
Cấp điện áp thị trường
72V
Điện áp danh định
76,8V
Dung lượng định mức gói
100Ah ở 25 +/- 2 độ C, ngưỡng 60V
Năng lượng danh nghĩa định mức
7,68kWh, tính từ 76,8V x 100Ah
Điện áp sạc tối đa
87,6V
Điện áp cắt xả
60V
Dòng sạc tối đa
100A
Dòng xả tiêu chuẩn
100A
Xả liên tục tối đa
100A
Tham chiếu vòng đời
2.000 chu kỳ đến ít nhất 80% công suất còn lại theo phương pháp thử nghiệm 0,5C được cung cấp
Trọng lượng gần đúng
58kg
Truyền thông/giám sát
Bluetooth và RS485; giao thức và phạm vi hiển thị/ứng dụng yêu cầu xác nhận đơn hàng
Tại sao các ô 100Ah xuất hiện trong gói 100Ah
Pin thành phẩm được bán theo thông số kỹ thuật của gói 100Ah đã được xác nhận thay vì chỉ lặp lại bảng tên ô. Đó là lý do tại sao bản dựng được phê duyệt có thể sử dụng ô 100Ah trong khi xếp hạng gói được công bố vẫn là 100Ah. Sự khác biệt này rất quan trọng khi khách hàng so sánh pin LiFePO4 72V 100Ah với các sản phẩm quảng cáo dung lượng tế bào là dung lượng hệ thống được đảm bảo.
Nhãn 72V và Cửa sổ điện thực tế
Thị trường xe golf thường sử dụng 72V làm loại xe. Tuy nhiên, trong cấu hình này, bộ pin 76,8V 100Ah đạt 87,6V khi được sạc đầy. Bộ điều khiển, bộ sạc, công tắc tơ và các phụ kiện cần được đặt bên trong cửa sổ làm việc đó; chỉ một khay phù hợp là không đủ.
Lựa chọn tế bào và xây dựng 24-Series
Pin 24S 100Ah LiFePO4 có thể được cấu hình với các tế bào hình lăng trụ REPT, EVE hoặc Gotion đã được phê duyệt tùy theo yêu cầu kỹ thuật, tình trạng sẵn có và đơn đặt hàng đã ký. Một nhãn hiệu được chọn cho một lô sản xuất; nhãn hiệu không được trộn lẫn trong cùng một gói. BOM và hồ sơ tế bào đã được phê duyệt sau đó hướng dẫn lấy mẫu và sản xuất lặp lại.

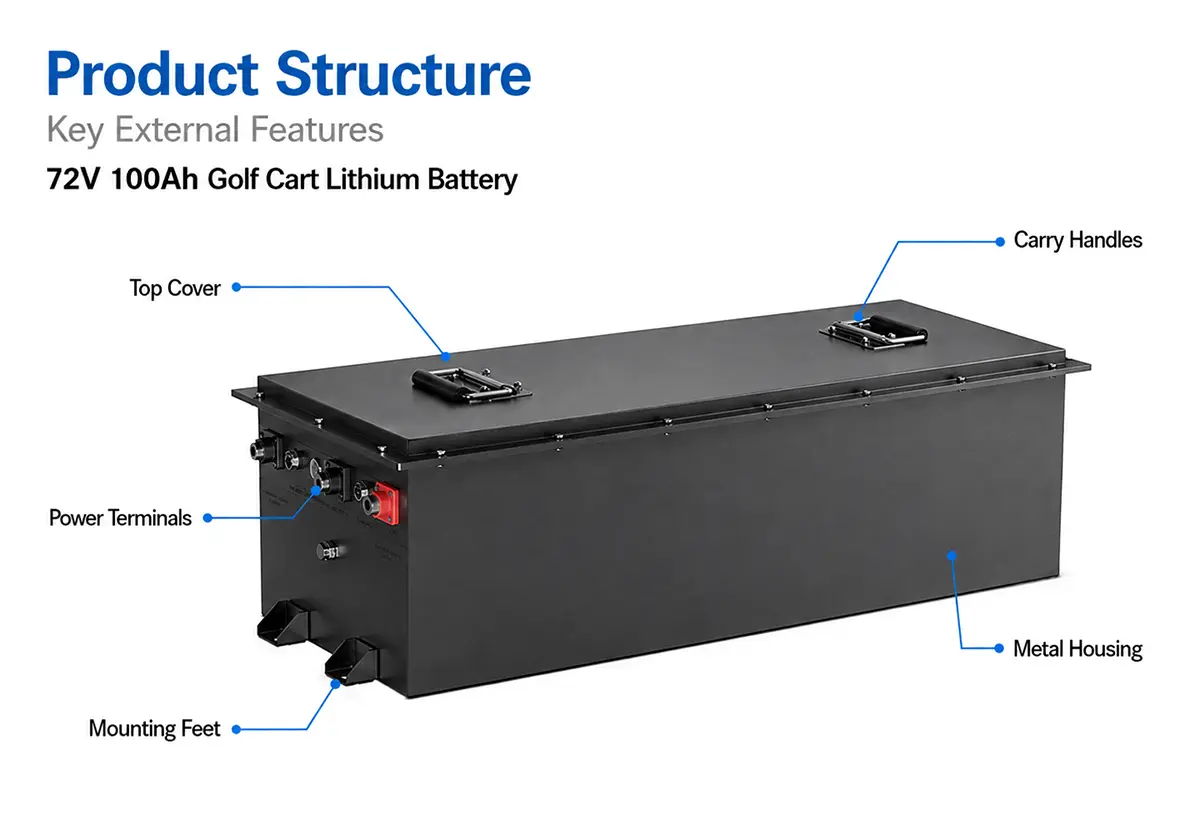

Minh họa tiếp thị xác định vỏ, tay cầm, thiết bị đầu cuối nguồn và chân lắp. Các chi tiết cơ khí cuối cùng theo bản vẽ đã được phê duyệt.
Năng lực hiện tại và đánh giá BMS
Pin xe golf lithium 100Ah trong phiên bản này được chỉ định để xả liên tục 100A. Con số đó phải được so sánh với dòng điện lái xe bình thường, đỉnh điểm gia tốc, leo dốc và tải trọng phụ kiện. Bluetooth và RS485 là các giao diện có sẵn nhưng bộ điều khiển hoặc giao thức hiển thị vẫn cần xác nhận riêng.
Những thay đổi khi loại bỏ axit chì
Nâng cấp ắc quy cho xe chơi gôn axit chì thay thế nhiều ắc quy riêng lẻ bằng một gói lithium được quản lý. Lợi ích là bộ pin đơn giản hơn và ít phải bảo trì định kỳ hơn, nhưng việc chuyển đổi không chỉ là trao đổi vật lý. Hoạt động của bộ sạc, kích thước cáp, cài đặt bảo vệ, cách bố trí đầu cuối và bảo mật lắp đặt đều ảnh hưởng đến kết quả.
Xe phù hợp trước khi phê duyệt mẫu
Đối với dự án pin lithium dành cho xe buggy chơi gôn 72V, HSS Energy sẽ kiểm tra độ mở của khay, điểm lắp đặt, hướng đầu cuối và khoảng trống dịch vụ so với vỏ đề xuất. Hình ảnh được cung cấp thể hiện ứng dụng dành cho xe golf, không phải bằng chứng về sự phù hợp phổ quát. Cần phải xem xét bản vẽ trước khi sản xuất mẫu.
Minh họa tiếp thị của ứng dụng dự định. Đây không phải là bản cài đặt đã được xác minh hoặc yêu cầu về khả năng tương thích phổ quát.
Tài liệu tham khảo vận hành và bảo vệ
Chức năng
Cài đặt được cung cấp
khách hàng Ý nghĩa
Nhiệt độ sạc hoạt động
0 đến 55 độ C
Phạm vi sạc bình thường trong thông số kỹ thuật được cung cấp
Nhiệt độ xả hoạt động
-20 đến 60 độ C
Nhiệm vụ của xe phải duy trì trong phạm vi được phê duyệt
Bảo vệ sạc ở nhiệt độ thấp
-10 +/- 5 độ C
Ngưỡng bảo vệ; hành vi khôi phục tuân theo cài đặt BMS cuối cùng
Bảo vệ xả nhiệt độ thấp
-20 +/- 3 độ C
Kiểm tra điều kiện vận hành mùa đông và nhu cầu tải
Bảo vệ sạc nhiệt độ cao
65 +/- 5 độ C
Ngưỡng bảo vệ, không phải nhiệt độ sạc được khuyến nghị
Bảo vệ xả nhiệt độ cao
75 +/- 3 độ C
Ngưỡng bảo vệ, không phải nhiệt độ hoạt động được khuyến nghị
Bảo vệ quá tải di động
3,75 +/- 0,05V mỗi ô
Khác biệt với trần sạc gói 87,6V thông thường
Bảo vệ xả quá mức tế bào
2,35 +/- 0,1V mỗi ô
Khác biệt với mức cắt gói 60V thông thường
Bằng chứng sản xuất và giao hàng

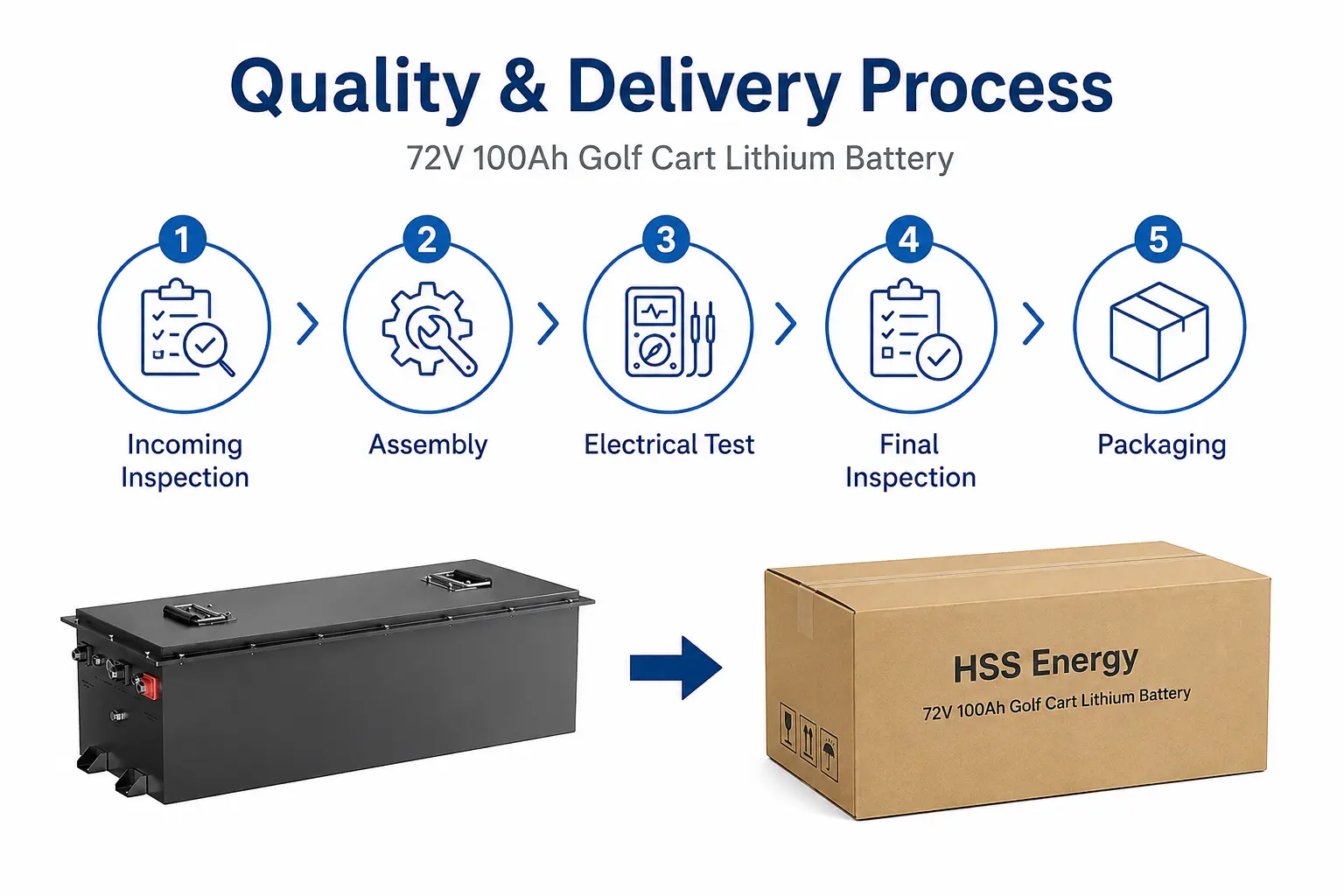

HSS Energy kiểm soát đơn hàng thông qua khâu kiểm tra đầu vào, lắp ráp, kiểm tra điện, kiểm tra lần cuối và đóng gói. Tệp sản xuất ghi lại tùy chọn ô đã được phê duyệt, cài đặt BMS, chi tiết bao vây, thiết bị đầu cuối và phiên bản nhãn để các đơn đặt hàng lặp lại tuân theo cùng thông số kỹ thuật thương mại.
Minh họa quy trình kiểm tra đầu vào, lắp ráp, kiểm tra điện, kiểm tra lần cuối và đóng gói.
Câu hỏi thường gặp
Tại sao pin được gọi là 72V nếu điện áp danh định là 76,8V?
72V là cấp điện áp của xe. Gói LiFePO4 24 dòng có điện áp danh định 76,8V và điện áp sạc tối đa 87,6V.
Tại sao gói sử dụng ô 100Ah nhưng lại có định mức 100Ah?
Pin thành phẩm được đánh giá theo thông số kỹ thuật của gói đã được xác nhận. Bảng tên ô không được trình bày dưới dạng dung lượng gói được phân phối được đảm bảo.
Thương hiệu di động nào sẽ được cung cấp?
REPT, EVE và Gotion là những lựa chọn có sẵn cho sản phẩm này. Thương hiệu được lựa chọn được xác nhận trong báo giá và được BOM phê duyệt; các nhãn hiệu khác nhau không được trộn lẫn trong một gói.
Pin này có thể thay thế trực tiếp mọi bộ axit chì 72V không?
Không. Điện áp bộ điều khiển, dòng điện cực đại, cấu hình bộ sạc, kích thước khay, cách lắp đặt, cáp, thiết bị đầu cuối và mọi yêu cầu liên lạc đều phải được xem xét.
Cổng RS485 có đảm bảo cho bộ điều khiển hoặc giao tiếp hiển thị không?
Không. Chỉ riêng giao diện không xác nhận giao thức. Sơ đồ chân, tốc độ truyền, điểm dữ liệu và yêu cầu tương tác cần được xác nhận.
Những thông tin cần thiết để báo giá?
Cung cấp nhãn hiệu và kiểu xe đẩy, giới hạn bộ điều khiển, thông tin về bộ sạc, kích thước khay, yêu cầu về thiết bị đầu cuối và cáp, nhu cầu liên lạc, số lượng và điểm đến.
