Pin lưu trữ năng lượng 100kWh

Để các nhà tích hợp so sánh các nhà cung cấp Pin lưu trữ năng lượng 100kWh, nhà máy HSS Energy cung cấp các lựa chọn mô-đun, tùy chọn giá đỡ hoặc tủ ngoài trời, dán nhãn và cấu hình liên lạc xung quanh dự án. Tên mô tả loại công suất thị trường, không phải giá trị năng lượng chính xác cho mọi cách sắp xếp. Đối với tham chiếu sáu mô-đun, bảng hệ thống danh mục nêu rõ năng lượng danh nghĩa là 96,46kWh, trong khi sáu mô-đun ở mức 16,08kWh tính toán được khoảng 96,48kWh. Bảng tương tự liệt kê 86,81kWh năng lượng có thể sử dụng ở mức 90% DOD. Do hai con số năng lượng danh nghĩa khác nhau 0,02kWh nên thông số kỹ thuật đã được phê duyệt, sơ đồ hệ thống và hồ sơ so sánh thiết bị sẽ được ưu tiên cho đơn đặt hàng.

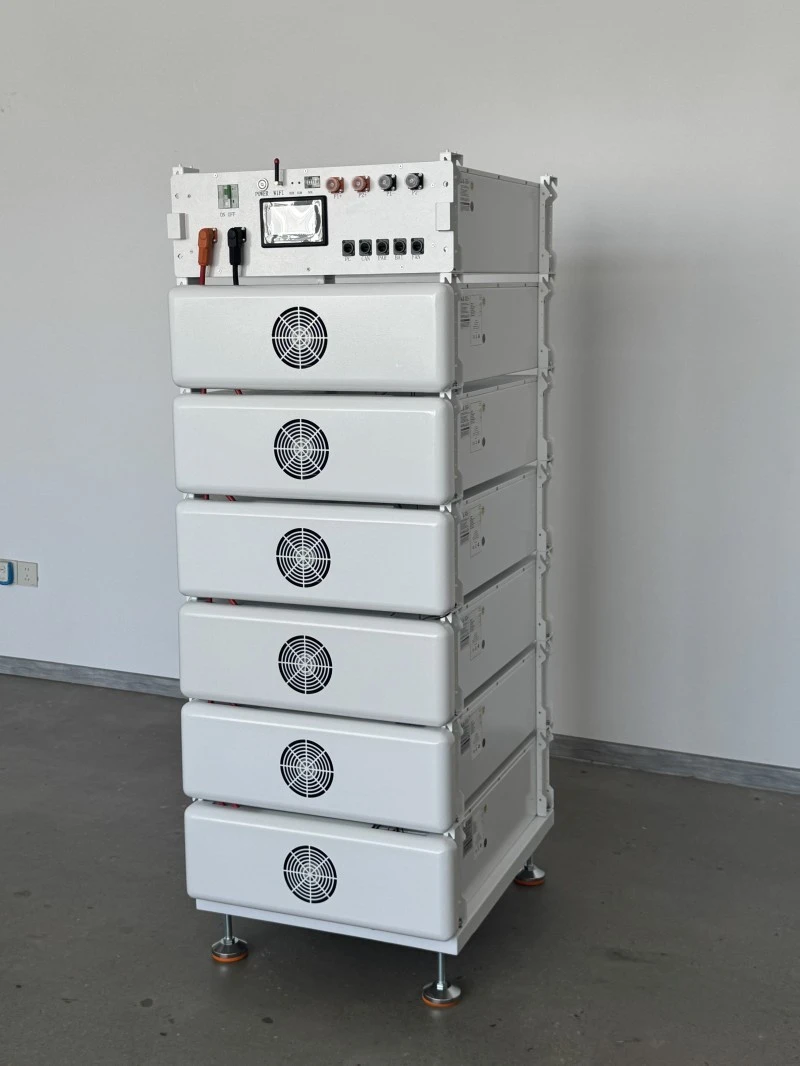

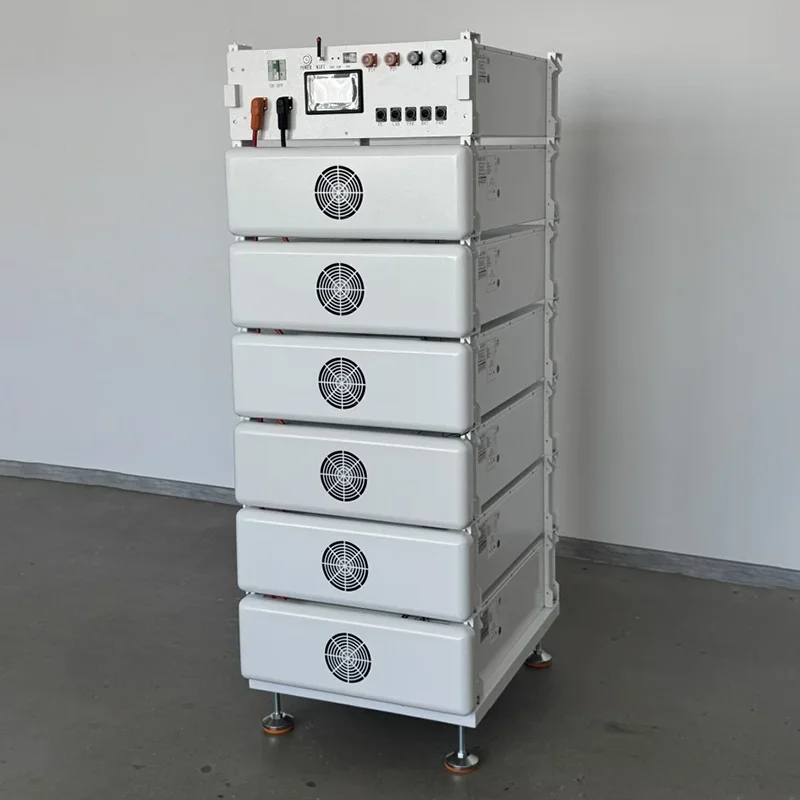

Sáu mô-đun giá cao áp 16,08kWh được kết nối nối tiếp

Thông số kỹ thuật tham khảo

1. Lựa chọn kiến ​​trúc năng lực và mô-đun

Hệ thống pin hv 100KWH có thể sử dụng các loại năng lượng mô-đun khác nhau: mười đơn vị loại khoảng 10kWh, sáu đơn vị loại 16kWh hoặc bốn đơn vị loại 24kWh. Trang này tập trung vào sáu mô-đun 16,08kWh. Việc thay đổi cách sắp xếp cũng làm thay đổi điện áp hệ thống, kích thước giá đỡ, trọng lượng, vận chuyển và sự phù hợp của thiết bị, do đó số lượng mô-đun không thể thay thế chỉ bằng năng lượng. Trong quá trình xem xét cấu hình, HSS Energy ghi lại số lượng mô-đun, điện áp nối tiếp và các giao diện điện cho Pin lưu trữ năng lượng 100kWh trong tệp đính kèm kỹ thuật của đơn đặt hàng.

2. Cấu trúc liên kết điện áp cao và kết hợp PCS

Việc chọn Pin điện áp cao bắt đầu bằng cửa sổ điện áp DC của PCS hoặc biến tần. Tham chiếu sáu mô-đun có điện áp định mức là 307,2V với phạm vi hoạt động 278,4-345,6V. CAN hoặc RS485 xác định giao diện khả dụng; nó không chứng minh khả năng tương thích giao thức. Trước khi sản xuất, hãy cung cấp nhãn hiệu thiết bị, model, phiên bản giao thức và định nghĩa chân cắm để xem xét kỹ thuật.

3. Tủ trong nhà hoặc tủ ngoài trời

Là một loại pin lưu trữ năng lượng thương mại, hệ thống này có thể hỗ trợ quản lý cao điểm thương mại, tự tiêu thụ năng lượng mặt trời và tải dự phòng được chọn, đồng thời hệ thống này cũng có thể phù hợp với những ngôi nhà có mức tiêu thụ cao hoặc các dự án nhỏ hơn. Danh mục liệt kê IP20 để sắp xếp giá đỡ trong nhà. Vị trí ngoài trời có thể sử dụng tủ IP55 tùy chọn, nhưng xếp hạng vỏ không thay thế việc kiểm tra nhiệt độ môi trường, luồng không khí, nền móng, khoảng cách dịch vụ và các yêu cầu về điện cục bộ.

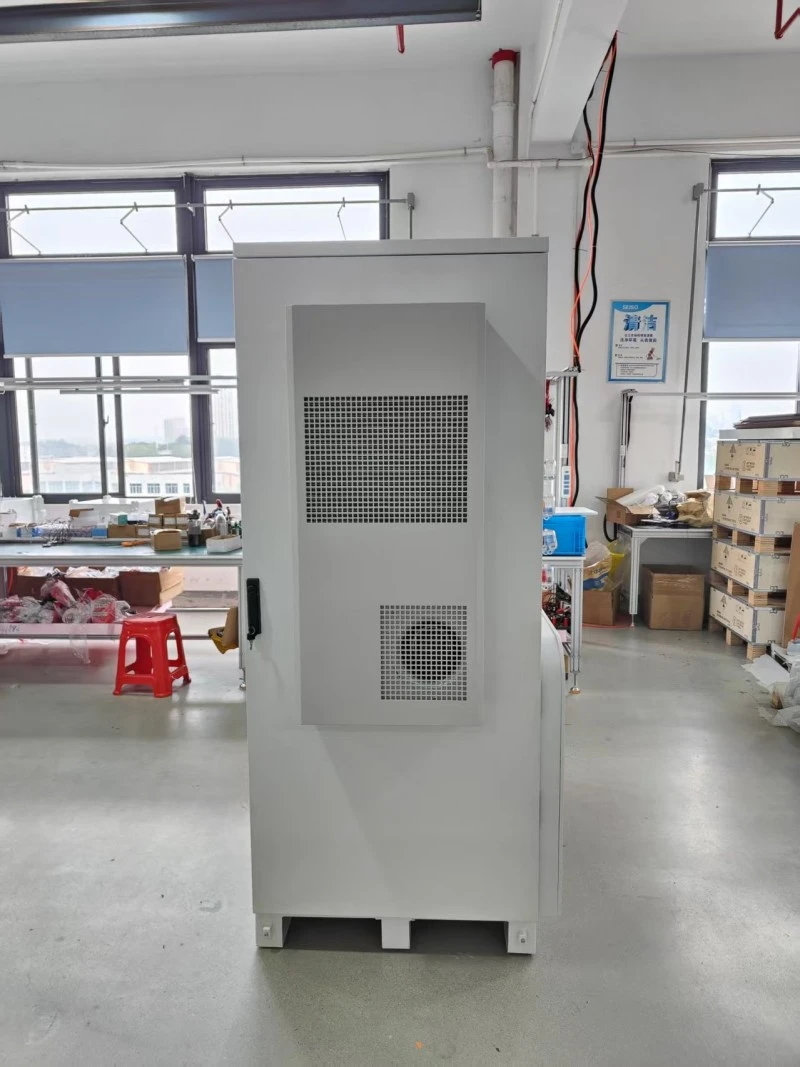

Tủ bảo vệ ngoài trời; các mô-đun bên trong, luồng không khí và giao diện được xác nhận cho từng đơn hàng

4. Xây dựng mô-đun và tiếp cận dịch vụ

Pin LiFePO4 gắn trên giá sử dụng các mô-đun độc lập với bộ điều khiển chính, giúp việc kiểm tra tại nhà máy, phân chia lô hàng và truy cập dịch vụ trở nên thiết thực hơn. Một mô-đun loại 16kWh nặng khoảng 118kg, trong khi tham chiếu danh mục cho hệ thống sáu mô-đun là khoảng 782kg. Do đó, việc chất hàng lên giá, các tuyến đường tiếp cận và bố trí nâng hạ hoặc xe nâng nên được thảo luận ở giai đoạn báo giá. Quy trình lắp đặt, nối dây và vận hành chi tiết có trong hướng dẫn sử dụng sản phẩm.

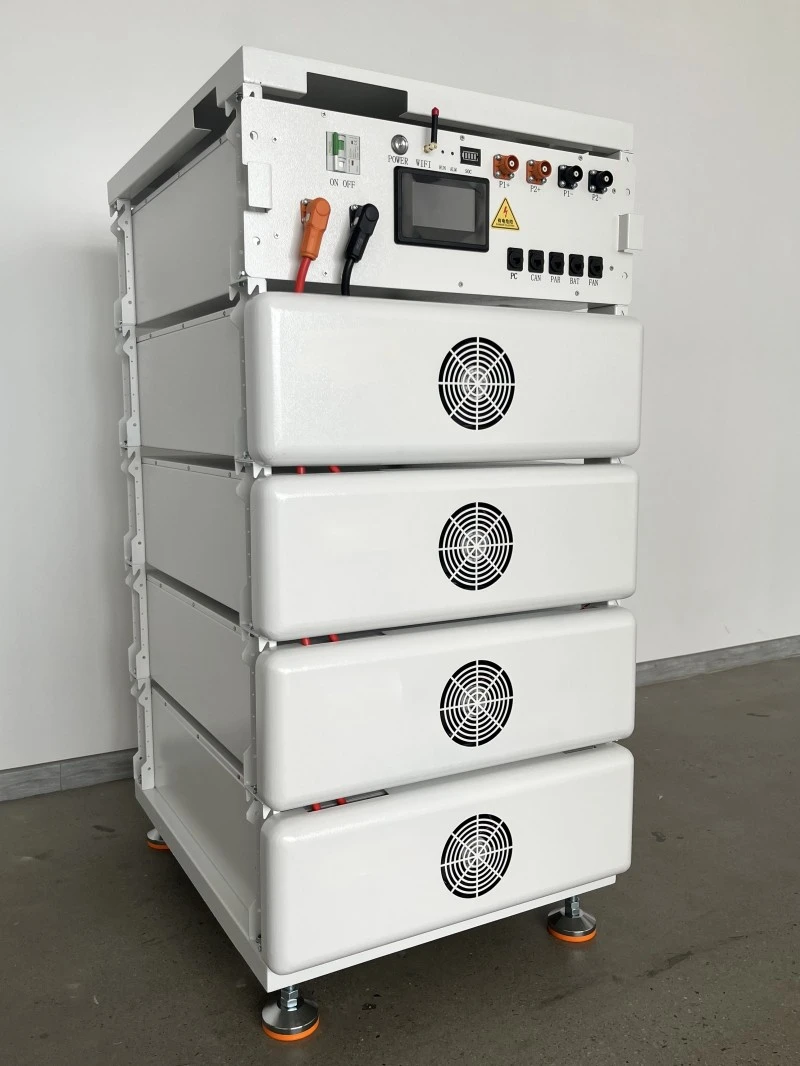

Cận cảnh ngăn xếp mô-đun và bộ điều khiển chính; ngăn xếp trong ảnh là tài liệu tham khảo về xây dựng, không phải là sự sắp xếp hệ thống sáu mô-đun

5. BMS, Giới hạn hoạt động và làm mát quạt

Hệ thống pin lithium điện áp cao sử dụng tính năng quản lý pin để theo dõi trạng thái mô-đun và trao đổi dữ liệu với thiết bị cấp cao hơn thông qua CAN hoặc RS485. Danh mục cung cấp 160A là dòng sạc/xả được khuyến nghị và 200A là mức tối đa, đồng thời lưu ý rằng khả năng dòng điện bị ảnh hưởng bởi nhiệt độ và SOC. Làm mát bằng quạt, phạm vi làm việc -10°C đến 55°C, giới hạn độ ẩm và độ cao phải được xem xét cùng nhau thay vì coi bất kỳ mức tối đa đơn lẻ nào là khả năng hoạt động liên tục trong mọi điều kiện.

6. Phạm vi phê duyệt sản xuất, OEM/ODM và chứng nhận

HSS Energy có thể xác nhận nhãn mô-đun, giá đỡ, tủ ngoài trời, cài đặt hiển thị, cấu hình liên lạc và bao bì cho một dự án xác định. Trước khi sản xuất hàng loạt, các bản vẽ, BOM, quy trình và mẫu phải được phê duyệt, cùng với việc lắp ráp, kiểm tra kết nối, cài đặt BMS và hồ sơ kiểm tra lão hóa được lưu giữ theo lô. Chứng chỉ CE EMC được cung cấp có số XK2410013017C và phạm vi model của nó bao gồm 51,2V 314Ah-HV. Liệu phiên bản tùy chỉnh có còn nằm trong phạm vi đó hay không phải được kiểm tra dựa trên cấu hình được phân phối cuối cùng.

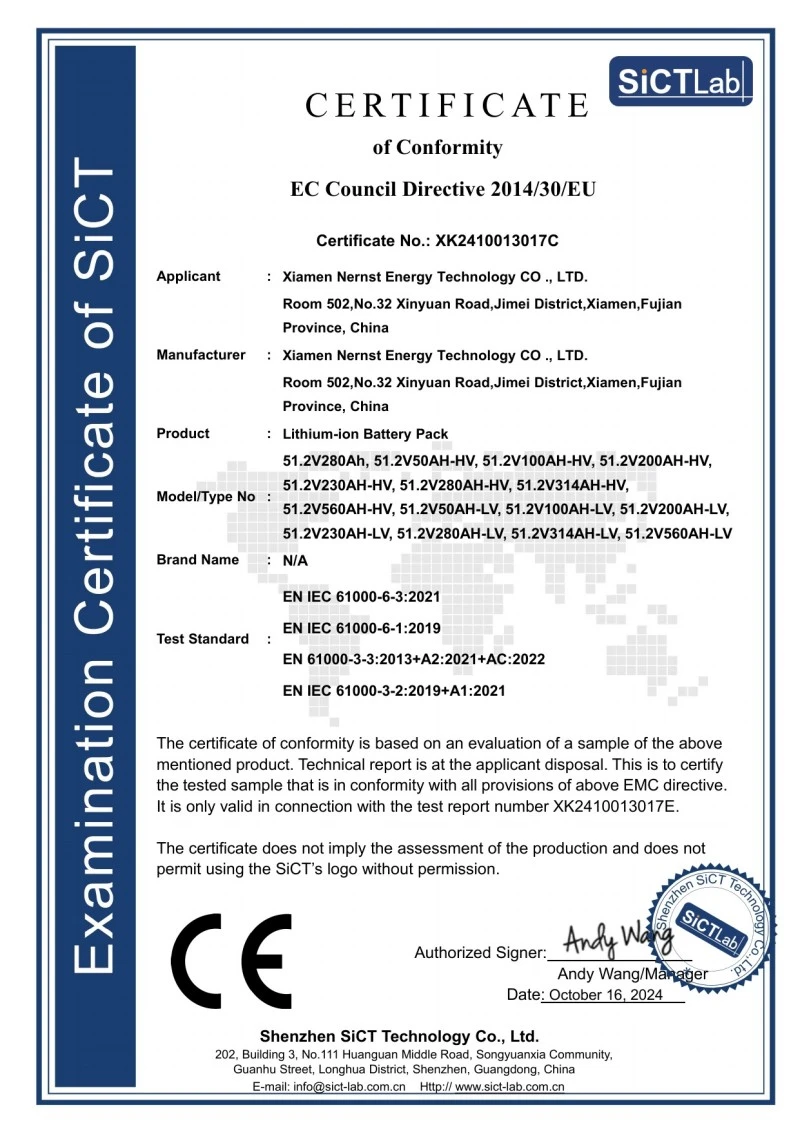

Trang chứng chỉ CE EMC; giấy chứng nhận số XK2410013017C

7. Đóng gói, vận chuyển và bàn giao dự án

Dự án Pin Lithium Ion 100 Kwh liên quan đến thiết bị điện áp cao hạng nặng, do đó, các mô-đun, bộ điều khiển, giá đỡ và tủ có thể yêu cầu bảo vệ, hạn chế, nhãn hàng nguy hiểm và kế hoạch dỡ hàng riêng biệt. Để chuẩn bị vận chuyển, hãy cung cấp điểm đến, phương thức vận chuyển, điều kiện dỡ hàng, các tài liệu cần thiết và liệu có cần một tủ hoàn chỉnh hay không. Các chi tiết về thùng gỗ hoặc pallet, giấy đánh dấu và vận chuyển UN3480 phải được xác nhận cho mô-đun và lộ trình thực tế thay vì sao chép từ ảnh trưng bày.

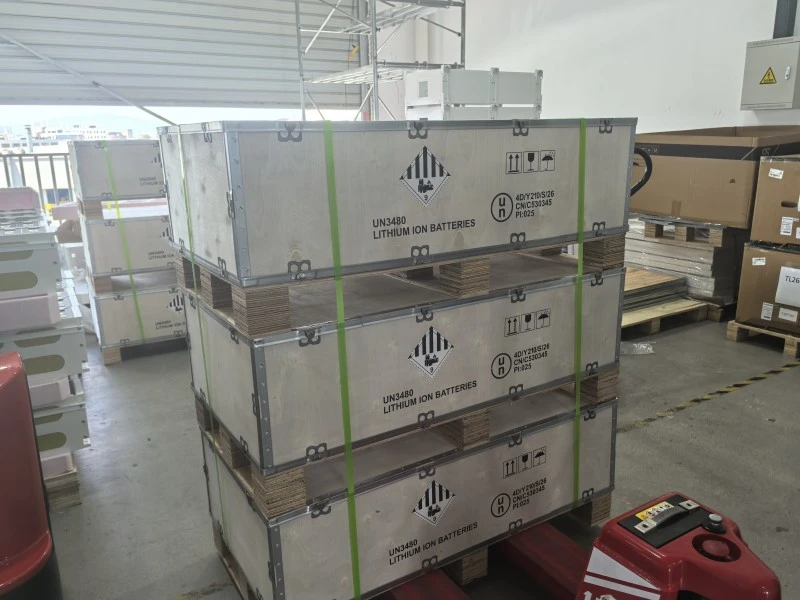

Bao bì vỏ gỗ dành cho mô-đun pin điện áp cao có ký hiệu UN3480

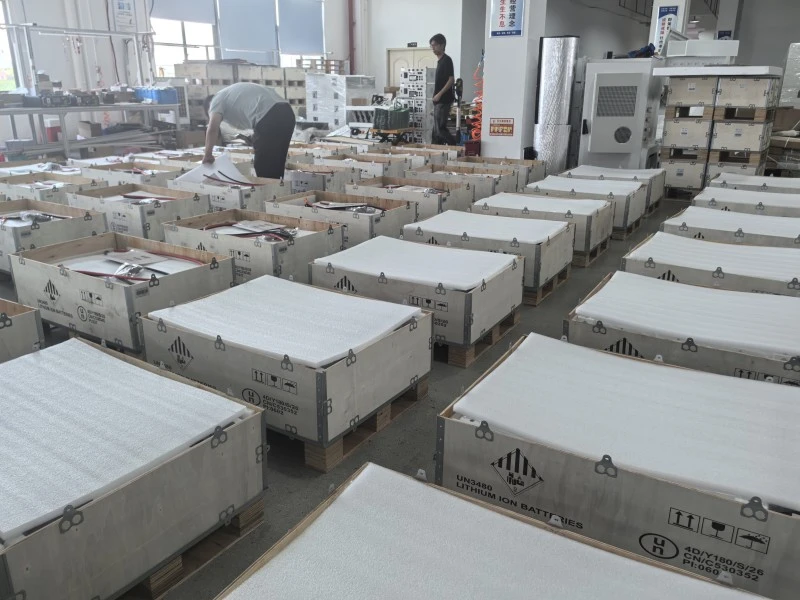

Đóng gói hàng loạt tại xưởng; vật liệu bảo vệ, hộp đựng và lô hàng vận chuyển theo thứ tự

Câu hỏi thường gặp

1. Tại sao sản phẩm được gọi là 100kWh trong khi sáu mô-đun loại 16kWh không chính xác là 100kWh?

Hình này là mô tả loại năng lực chung. Mỗi mô-đun tham chiếu có công suất định mức là 16,08kWh, do đó sáu mô-đun tham chiếu tính toán được khoảng 96,48kWh; bảng hệ thống danh mục nêu 96,46kWh. Báo giá và hợp đồng phải nêu rõ năng lượng danh nghĩa thực tế.

2. Có thể trao đổi trực tiếp mười mô-đun loại 10kWh, sáu mô-đun loại 16kWh và bốn mô-đun loại 24kWh không?

Không. Điện áp hệ thống, phạm vi hoạt động, kích thước, trọng lượng, giá đỡ, bộ điều khiển chính và khả năng tương thích của thiết bị đều có thể thay đổi. Cần phải xem xét lại cấu hình hệ thống mới.

3. Hệ thống có thể lắp đặt ngoài trời được không?

Có sẵn tủ ngoài trời IP55 tùy chọn. Xếp hạng bao vây chỉ là một phần của thiết kế trang web; nhiệt độ, làm mát, nền móng, đầu vào cáp, không gian phục vụ và các yêu cầu cục bộ vẫn cần được xác nhận.

4. Cổng CAN hoặc RS485 có nghĩa là pin có thể kết nối với mọi PCS hoặc biến tần?

Không. Trình kết nối phù hợp không đảm bảo giao thức, địa chỉ hoặc định nghĩa dữ liệu phù hợp. Cung cấp mô hình thiết bị, phiên bản giao thức và định nghĩa pin trước khi đặt hàng.

5. Chứng chỉ CE có tự động bao gồm mọi sửa đổi OEM không?

Không nhất thiết phải như vậy. Phạm vi chứng chỉ được cung cấp bao gồm 51.2V 314Ah-HV, nhưng các thay đổi về tủ, kết cấu, điện hoặc các thay đổi khác phải được kiểm tra so với cấu hình cuối cùng và phạm vi chứng chỉ.

Danh sách kiểm tra báo giá:Khi đánh giá Pin lưu trữ năng lượng 100kWh, hãy chia sẻ năng lượng mục tiêu, cách sắp xếp mô-đun ưu tiên, mẫu PCS hoặc biến tần, tải chính, môi trường lắp đặt, giá đỡ trong nhà hoặc yêu cầu tủ IP55, giao thức, số lượng, điểm đến, tài liệu chứng nhận bắt buộc và mục tiêu giao hàng. HSS Energy sẽ xem xét những điểm này trước khi đưa ra cấu hình và đề xuất thương mại.
