Pin lưu trữ năng lượng 265kWh

HSS Energy cung cấp Pin lưu trữ năng lượng 265kWh cho các nhà tích hợp hệ thống, nhà thầu EPC, nhà phân phối và người mua công nghiệp, những người cần tủ pin điện áp cao phù hợp thay vì một nhóm mô-đun rời rạc. Chuỗi chuỗi mười một mô-đun, bộ điều khiển pin, bảo vệ DC, làm mát, giao tiếp và giao diện PCS được kiểm tra như một hệ thống hoàn chỉnh. Người mua có thể gửi sơ đồ một đường, hồ sơ tải và danh sách thiết bị để xem xét cấu hình, ghi nhãn tùy chỉnh, lập kế hoạch giao hàng và báo giá chính thức.

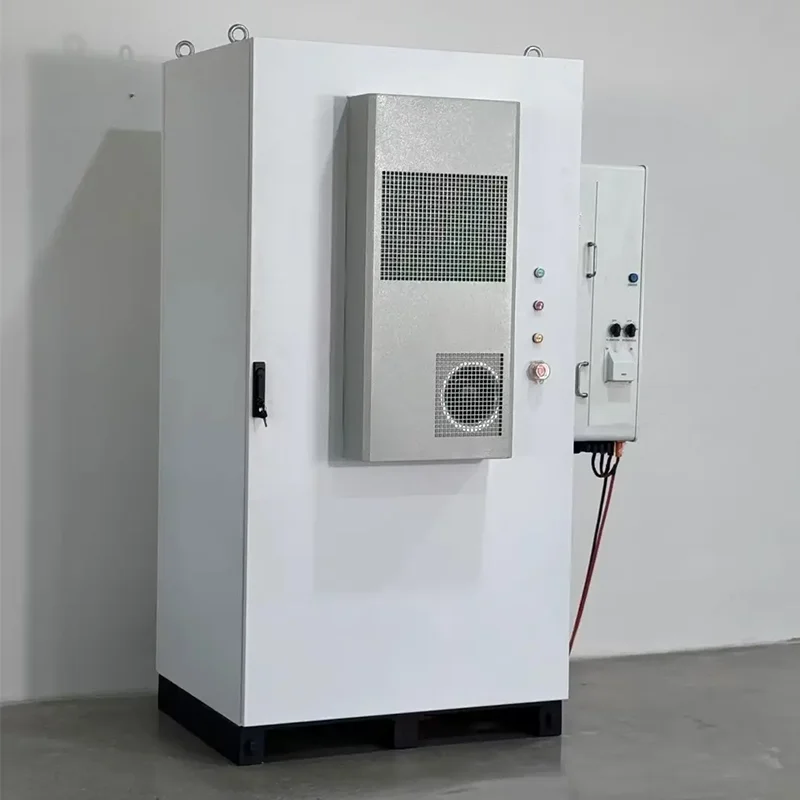

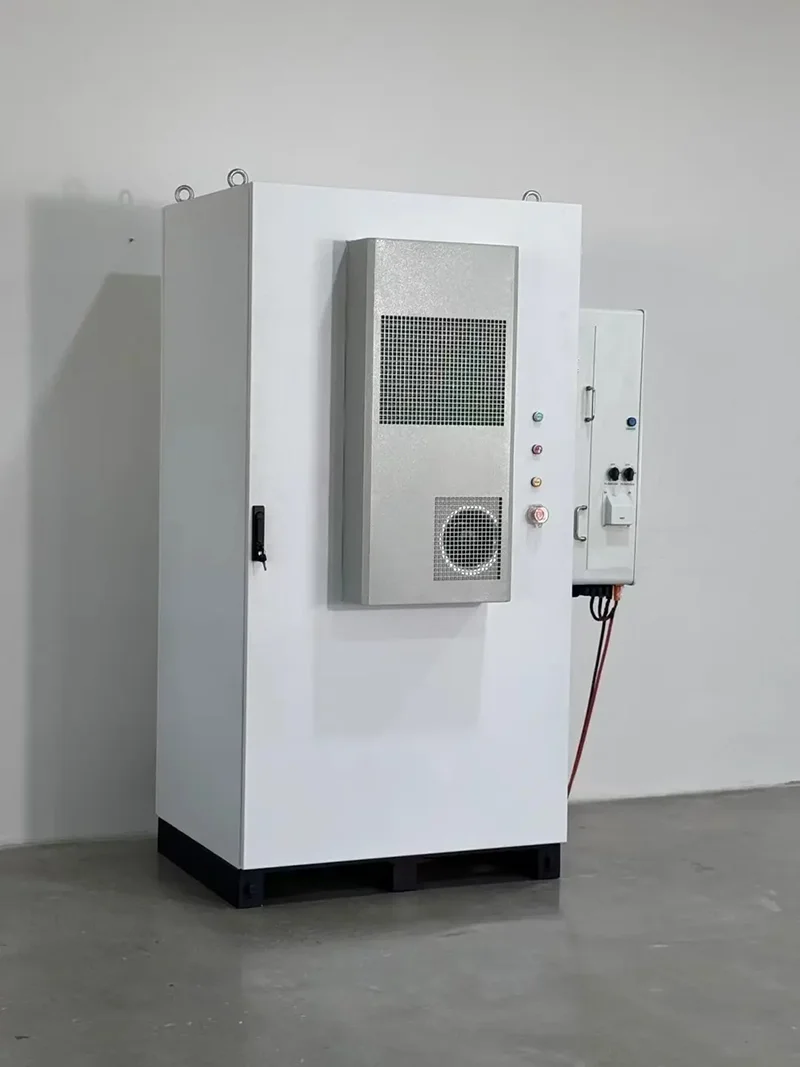

Tủ hoàn thiện chụp ảnh tại nơi sản xuất. Vỏ dự án thường được cung cấp ở cấu hình IP55; bảng dữ liệu cơ sở liệt kê IP54.

Dữ liệu kỹ thuật cốt lõi

1. Mười một mô-đun 76,8V tạo thành chuỗi điện áp cao

Kiến trúc Pin lithium có thể xếp chồng điện áp cao sử dụng 11 mô-đun 76,8V 314Ah nối tiếp, với một BCU giám sát chuỗi hoàn chỉnh. Điều này mang lại điện áp danh định 844,8V và phạm vi hoạt động theo danh mục là 765,6-950,4V. Đối với mỗi dự án Pin lưu trữ năng lượng 265kWh, địa chỉ sê-ri, trình tự sạc trước, ngưỡng bảo vệ và giao diện cáp đều được ghi lại trong tệp kỹ thuật đã được phê duyệt. Định dạng có thể xếp chồng hỗ trợ truy cập dịch vụ có tổ chức, nhưng điều đó không có nghĩa là các mô-đun có thể được thêm hoặc xóa mà không cần kiểm tra lại cửa sổ điện áp PCS và cài đặt BMS.

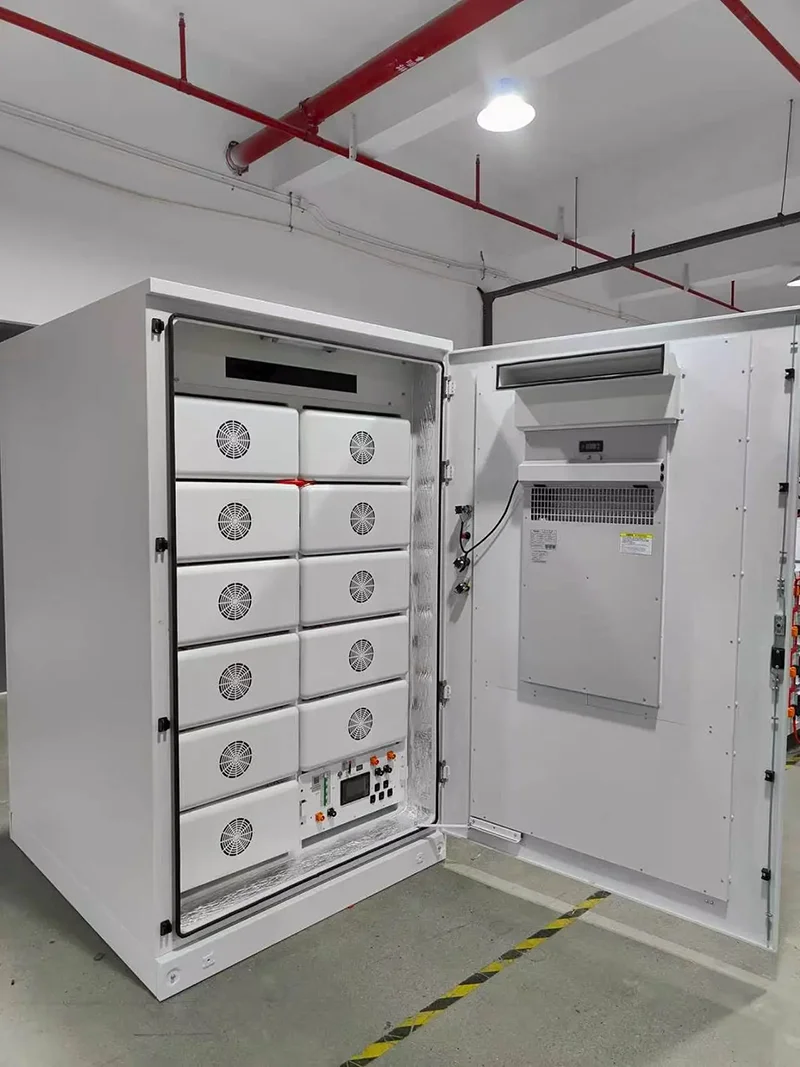

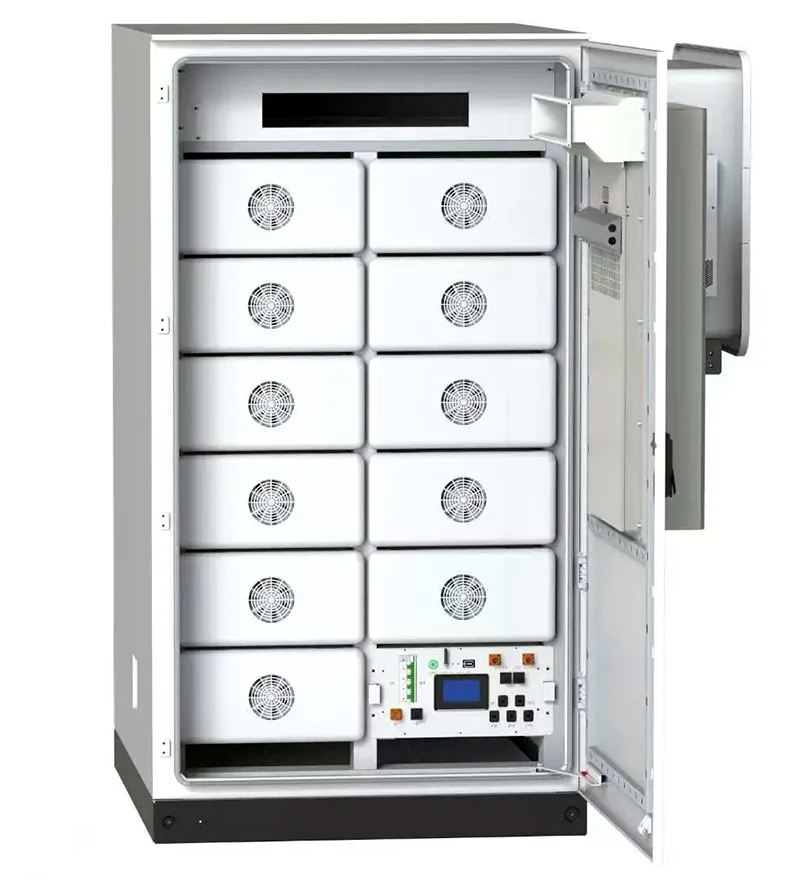

Chế độ xem tủ mở hiển thị cách bố trí mười một mô-đun và bộ điều khiển pin.

2. Ứng dụng quản lý tải và năng lượng mặt trời thương mại

Pin lưu trữ năng lượng mặt trời HV được thiết kế để tự tiêu thụ quang điện thương mại, thay đổi thời gian sử dụng, cạo tối đa và dự phòng các tải đã chọn. Nó cũng có thể được xem xét cho các dự án quản lý năng lượng công nghiệp và lưới điện siêu nhỏ sau khi chiến lược kiểm soát địa điểm được xác định. Pin năng lượng mặt trời 265kwh phải được xác định kích thước từ dữ liệu tải và sản xuất thực tế: chỉ riêng năng lượng lưu trữ không xác định được công suất PCS, thời gian dự phòng hoặc lợi nhuận tài chính. Do đó, HSS Energy yêu cầu đường cong tải, giờ vận hành và ranh giới dự phòng cần thiết trước khi xác nhận đề xuất.

3. Kết hợp biến tần, bao gồm ví dụ Solis 125kW

Pin lưu trữ thương mại điện áp cao này có thể được đánh giá bằng thiết bị Deye, Solis, Afore, Growatt, FOX ESS và Megarevo. Bảng dữ liệu cũng trình bày các thương hiệu này dưới dạng các dòng tương thích, nhưng kết nối thực tế phụ thuộc vào phiên bản giao thức và mô hình biến tần hoặc PCS chính xác. Đối với biến tần Solis 125kW, HSS Energy kiểm tra phạm vi pin DC so với 765,6-950,4V, xác nhận dòng điện cho phép của pin, xem xét giao tiếp CAN hoặc RS485 và hoàn thành kiểm tra giao thức trước khi sản xuất. Khả năng tương thích ở cấp độ thương hiệu không được coi là sự chấp thuận cho mọi kiểu máy.

4. Bảo vệ tủ và thiết kế tản nhiệt

Hệ thống lưu trữ năng lượng thương mại và công nghiệp sử dụng tủ tích hợp có điều hòa không khí và quạt làm mát. Bảng dữ liệu được cung cấp chỉ rõ IP54, trong khi việc phân phối dự án có thể sử dụng vỏ ngoài IP55 khi yêu cầu đó được ghi vào đơn đặt hàng đã được xác nhận. Sự khác biệt này rất quan trọng vì đệm cửa, lối vào cáp, đường thông gió và thiết bị làm mát bên ngoài đều ảnh hưởng đến mức bảo vệ cuối cùng. Vị trí địa điểm, khoảng trống dịch vụ, nhiệt độ môi trường, khả năng tiếp xúc với bụi và mưa phải được xem xét trước khi bản vẽ tủ được công bố.

Hình ảnh bên trong khu vực sản xuất cho thấy cách bố trí mô-đun, khu vực điều khiển, đệm cửa và thiết bị làm mát tủ.

5. Giám sát Wi-Fi và truyền thông BMS

BCU giao tiếp qua CAN và RS485 và thu thập thông tin vận hành từ các đơn vị BMS mô-đun. Bảng dữ liệu cũng hiển thị một thiết bị giám sát Wi-Fi tích hợp được phát triển với nhà cung cấp BMS UDAN, với các tùy chọn hiển thị bằng tiếng Trung và tiếng Anh. Giám sát tính khả dụng, quyền truy cập ứng dụng, trường dữ liệu và phương thức mạng được xác nhận cho cấu hình đã đặt hàng. Cổng CAN hoặc RS485 vật lý tự nó không chứng minh được khả năng tương thích với PCS đã chọn, vì vậy các tệp giao tiếp và điều kiện kiểm tra vẫn là một phần của quá trình đánh giá trước khi sản xuất.

6. Sản xuất, OEM/ODM và kiểm soát chất lượng

Hệ thống lưu trữ Pin Ess 265kwh chỉ được đưa vào sản xuất sau khi bản vẽ hệ thống, số lượng mô-đun, thiết lập BCU, bố trí làm mát, giao thức, nhãn và tài liệu giao hàng đã được xác nhận. HSS Energy hỗ trợ tùy chỉnh tủ, đánh dấu và tài liệu dự án cho các đơn đặt hàng OEM và ODM đủ tiêu chuẩn. Công ty được thành lập vào năm 2023 và các đối tác của công ty có hơn mười năm kinh nghiệm trong ngành pin lithium. Nhiều cơ sở sản xuất ở Trung Quốc có diện tích khoảng 12.000m2, với quy trình lắp ráp tự động, hàn laze, kiểm tra lão hóa và kiểm tra xuất xưởng được sử dụng trong các dự án pin. Các tuyên bố trong danh mục như vòng đời và chứng nhận được gắn liền với cấu hình và điều kiện đã nêu của chúng.

7. Đóng gói, vận chuyển và bàn giao sau bán hàng

Bảng dữ liệu cho biết trọng lượng hệ thống xấp xỉ là 2.312kg đối với tủ 11 mô-đun, vì vậy thiết bị dỡ hàng, chất tải trên sàn, lối vào và vị trí cuối cùng phải được kiểm tra trước khi gửi đi. Việc đóng gói và dán nhãn được chuẩn bị theo lộ trình, điểm đến và danh sách chứng từ vận chuyển đã thỏa thuận. HSS Energy cung cấp các tệp kỹ thuật hướng dẫn và dự án phù hợp với đơn đặt hàng. Các quy trình nối dây, vận hành, báo động và bảo trì được lưu giữ trong hướng dẫn vận hành thay vì được mở rộng trên trang sản phẩm. Thông tin liên lạc sau bán hàng bắt đầu từ số sê-ri, thông tin trang web và mô tả rõ ràng về tình trạng hoạt động.

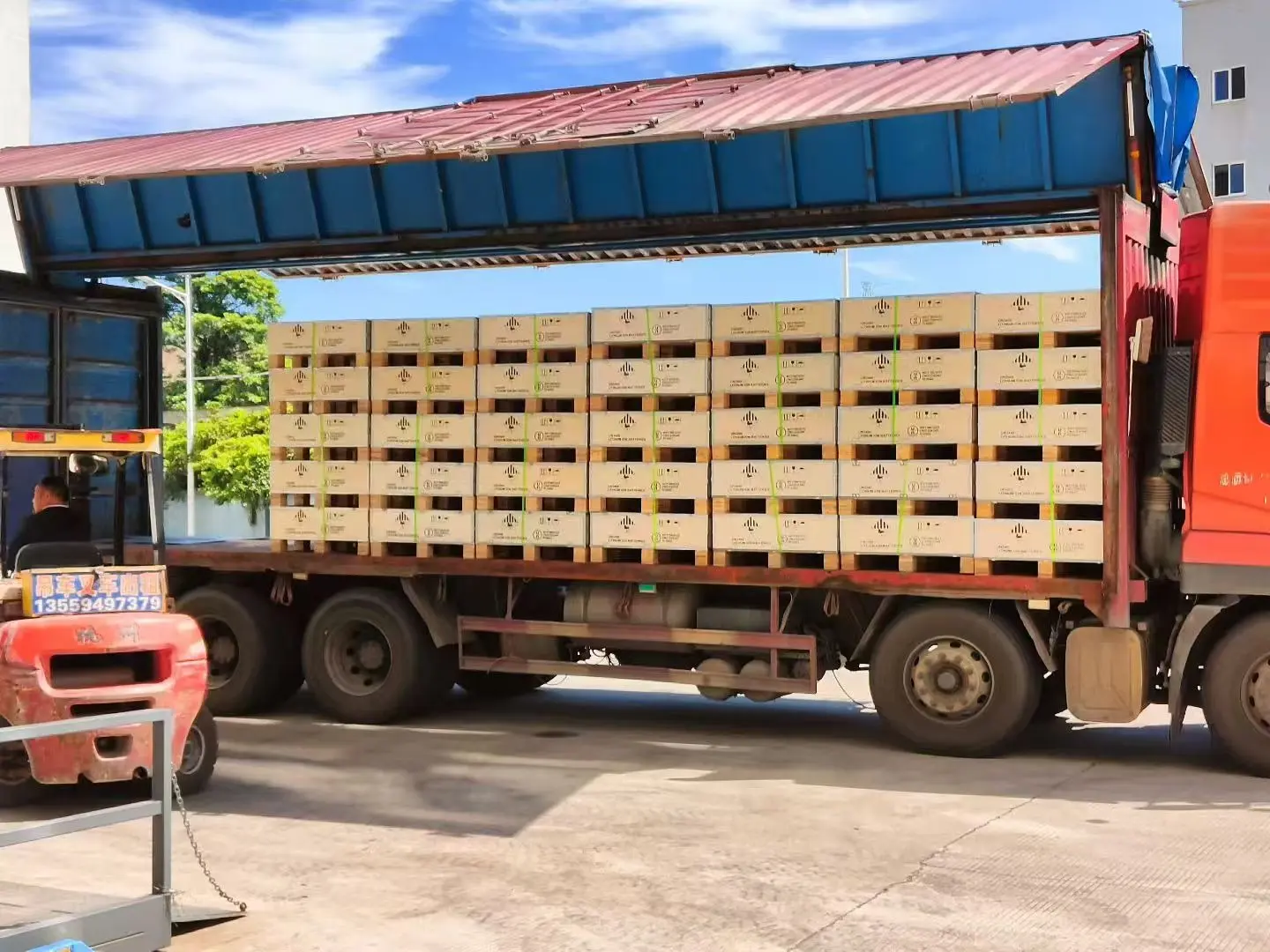

Các sản phẩm pin lithium được đóng pallet chuẩn bị xuất xưởng; nhãn hiệu đóng gói và vận chuyển cuối cùng tuân theo điểm đến và lộ trình đã được phê duyệt.

Câu hỏi thường gặp

1. Công suất 265kWh được tính như thế nào?

Mỗi mô-đun có điện áp định mức là 76,8V 314Ah, hoặc khoảng 24,12kWh. Mười một mô-đun nối tiếp giữ lại công suất 314Ah và tạo ra điện áp danh định 844,8V, mang lại năng lượng danh định 265,27kWh.

2. Tủ có IP54 hay IP55?

Bảng dữ liệu được cung cấp liệt kê IP54. Vỏ bọc dự án IP55 có thể được cung cấp khi thiết kế tủ và yêu cầu bảo vệ được xác nhận trong báo giá và thông số kỹ thuật.

3. Hệ thống có thể hoạt động với biến tần Solis 125kW không?

Nó có thể được đánh giá cho ứng dụng đó, nhưng phải cung cấp mô hình Solis chính xác. Dải điện áp DC, dòng điện pin, giao thức truyền thông và logic điều khiển được kiểm tra trước khi xác nhận tính tương thích.

4. Deye, Growatt, FOX ESS và Megarevo có được hỗ trợ không?

Những thương hiệu này được liệt kê hoặc được xác định là những gia đình có khả năng tương thích. Phê duyệt cuối cùng vẫn dành riêng cho từng mô hình và giao thức.

5. Giám sát Wi-Fi có chuẩn không?

Giám sát Wi-Fi được hiển thị trong biểu dữ liệu được cung cấp. Xác nhận phần cứng giám sát, quyền truy cập ứng dụng và phương thức mạng trong cấu hình đơn hàng.

6. Báo giá cần cung cấp những gì?

Vui lòng gửi nguồn điện PCS mục tiêu, model biến tần chính xác, hồ sơ tải, công suất năng lượng mặt trời, môi trường địa điểm, xếp hạng IP yêu cầu, số lượng, điểm đến, nhu cầu tài liệu tuân thủ và lịch trình giao hàng.

Truy vấn dự án:Để có báo giá Pin lưu trữ năng lượng 265kWh, hãy gửi nhãn hiệu PCS hoặc biến tần và mẫu mã chính xác, công suất mục tiêu, hồ sơ tải, điều kiện địa điểm, mức độ bảo vệ ưu tiên của tủ, yêu cầu liên lạc, số lượng và điểm đến. HSS Energy sẽ xác minh cửa sổ điện áp mười một mô-đun, BCU và thiết lập giao thức, cấu hình làm mát, tài liệu giao hàng và đề xuất thương mại.
