Pin lưu trữ năng lượng 215kWh

HSS Energy chuẩn bị Pin lưu trữ năng lượng 215kWh Trung Quốc cho các nhà tích hợp, lắp đặt, phân phối và mua kỹ thuật lưu trữ năng lượng, những người cần gói pin điện áp cao có ranh giới kỹ thuật rõ ràng. Nó không chỉ đơn giản là mười lăm mô-đun được đặt trong tủ: điện áp nối tiếp, logic BMS chính, bảo vệ DC, truyền thông, cáp, thiết kế nhiệt và kết hợp PCS hoặc biến tần phải được xem xét như một hệ thống. Người mua có thể gửi sơ đồ một đường, mẫu thiết bị và hồ sơ tải để nhận đánh giá cấu hình và báo giá chính thức.

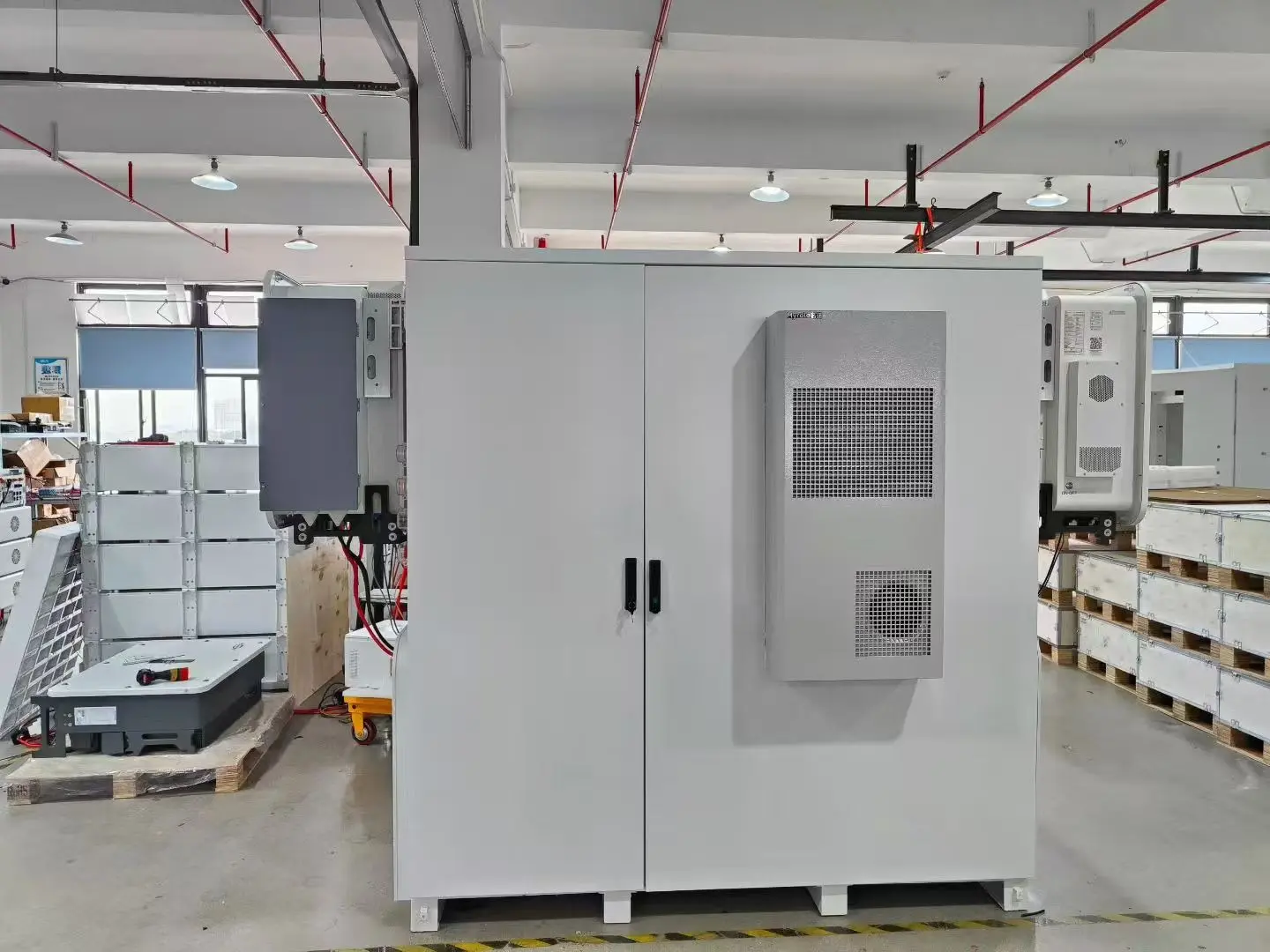

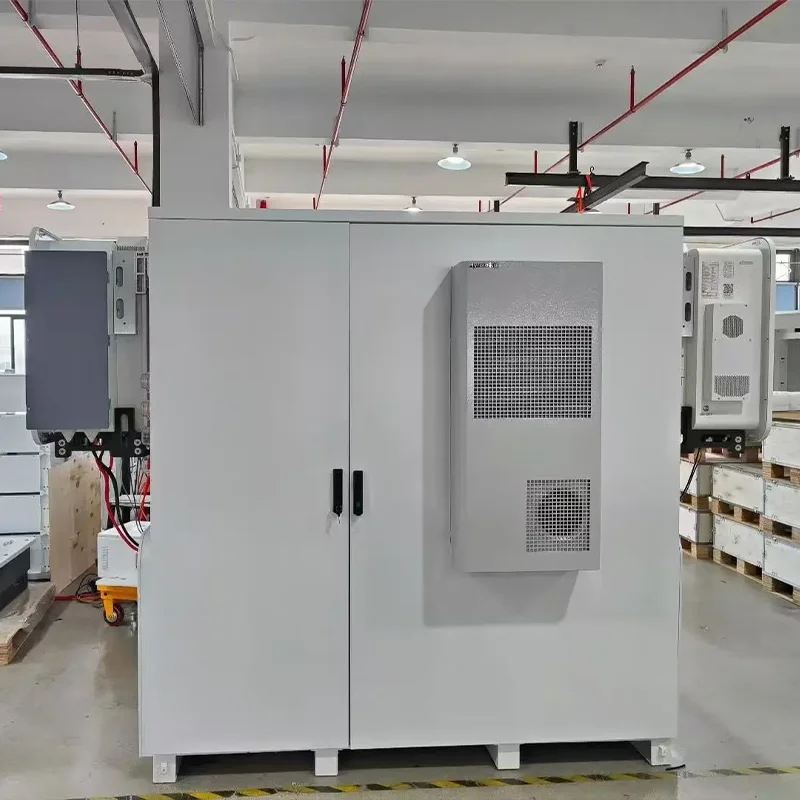

Tủ IP55 chụp ảnh tại xưởng. Các giao diện cuối cùng, quản lý nhiệt và bố trí địa điểm đã được xác nhận cho dự án.

Dữ liệu kỹ thuật cốt lõi

1. Kiến trúc 15-Series bắt đầu với cửa sổ điện áp DC

Hệ thống lưu trữ năng lượng pin 215kWh này kết nối nối tiếp 15 bộ pin. Công suất vẫn là 280Ah trong khi điện áp tăng theo số sê-ri, tạo ra phạm vi hoạt động được tính toán là 696–864V. Việc lựa chọn nên bắt đầu với đầu vào DC tối đa của PCS hoặc biến tần, cửa sổ điện áp pin, giới hạn dòng sạc và xả, trình tự sạc trước và phối hợp bảo vệ. Đối với mỗi dự án Pin lưu trữ năng lượng 215kWh, HSS Energy ghi lại cách sắp xếp chuỗi, địa chỉ thiết bị, định nghĩa giao diện và giới hạn vận hành được phép trong thông số kỹ thuật đã được phê duyệt thay vì chỉ chọn thiết bị từ nhãn công suất.

2. Kết hợp PCS hoặc Biến tần

Hệ thống lưu trữ năng lượng điện áp cao được đáp ứng nhiều hơn điện áp danh định. Giao thức CAN hoặc RS485, phiên bản khung, quy tắc địa chỉ, liên kết cảnh báo và logic điều khiển nguồn cũng cần phải đồng ý. HSS Energy có thể xem xét các mẫu cụ thể từ Deye, Solis, Afore, Growatt, FOX ESS và Megarevo. Khả năng tương thích được xác nhận bởi mô hình và phiên bản giao thức chính xác; nó không được giả định cho mọi sản phẩm mang cùng một thương hiệu.

3. Bố trí tủ và mô-đun IP55

Tủ lưu trữ năng lượng LiFePO4 mang mười lăm mô-đun, bộ điều khiển chính, bảo vệ DC, kết nối bus và các phụ kiện liên quan vào một vỏ. Vỏ bên ngoài được xếp hạng IP55, trong khi bộ pin danh mục riêng lẻ được xếp hạng IP20; hai xếp hạng này không nên được coi là có thể hoán đổi cho nhau. Các lối vào cáp, thiết bị thông gió hoặc kiểm soát nhiệt độ, khoảng cách bảo trì và nền móng của công trường được kiểm tra theo nhiệt độ môi trường, bụi, tiếp xúc với mưa và các yêu cầu lắp đặt cục bộ.

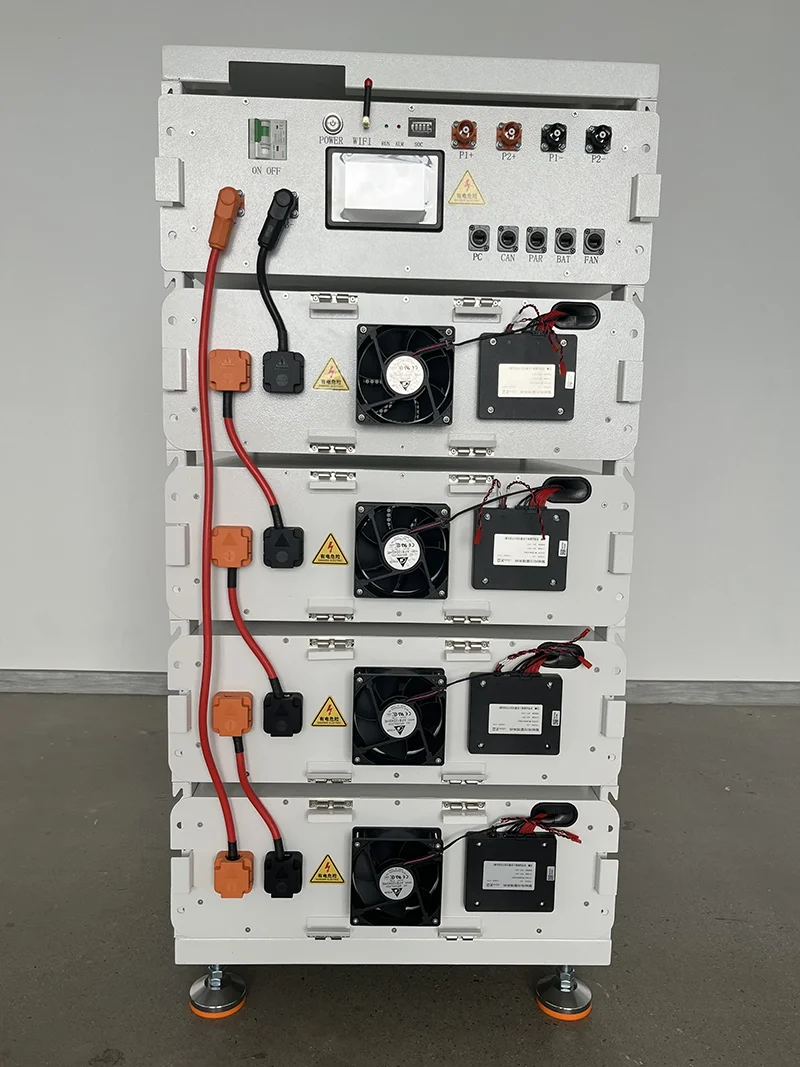

Các mô-đun điện áp cao và kết nối bộ điều khiển được hiển thị trong một bức ảnh hội thảo. Bố trí 215kWh hoàn chỉnh sử dụng 15 đơn vị 51,2V 280Ah.

4. Kịch bản vận hành thương mại

Hệ thống lưu trữ pin thương mại có thể hỗ trợ các dự án tự tiêu thụ năng lượng mặt trời, thay đổi thời gian sử dụng, loại bỏ giờ cao điểm, dự phòng phụ tải đã chọn và các dự án lưới điện siêu nhỏ. Kết quả vận hành hữu ích phụ thuộc vào cấu hình tải, năng lượng sử dụng, công suất PCS, chiến lược điều khiển và sản xuất năng lượng mặt trời. Để có một báo giá có ý nghĩa, người mua nên cung cấp dữ liệu tiêu thụ gần đây, tải trọng quan trọng và vấn đề mà hệ thống dự kiến ​​sẽ giải quyết. Hoạt động kết nối lưới, truyền tải ngoài lưới hoặc phối hợp máy phát điện cũng phải được nhà tích hợp hệ thống xem xét dựa trên sơ đồ phân phối và bảo vệ cục bộ.

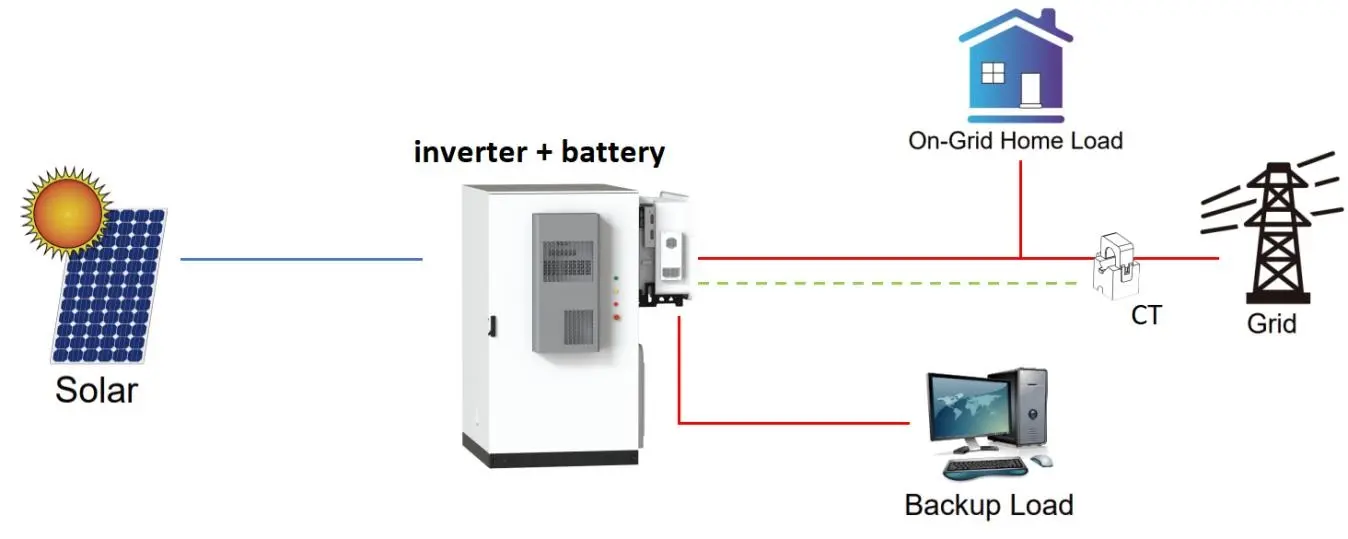

Ví dụ về dòng năng lượng cơ bản. Biểu tượng home-load mang tính minh họa; PCS thương mại, EMS, CT, điểm lưới và hệ thống dây tải phải tuân theo bản vẽ dự án.

5. BMS, Ranh giới Truyền thông và Điều hành

Các bộ pin cung cấp giao diện CAN, RS485 và RS232, đồng thời bộ điều khiển chính hợp nhất trạng thái mô-đun cho thiết bị cấp cao hơn. Đầu nối phù hợp không chứng minh khả năng tương thích giao thức, do đó, kiểu thiết bị, tệp giao thức và phương pháp kiểm tra giao tiếp được xác nhận trước khi sản xuất. Danh mục liệt kê dòng điện khuyến nghị 140A và dòng điện tối đa 200A, đồng thời lưu ý ảnh hưởng của nhiệt độ và SOC. Do đó, nguồn điện liên tục của hệ thống được thiết lập cùng với quản lý nhiệt trong tủ, hệ thống cáp, thiết bị bảo vệ và giới hạn PCS.

6. Bằng chứng tùy chỉnh, kiểm soát sản xuất và tuân thủ

Hệ thống lưu trữ năng lượng pin BESS thường trải qua quá trình xem xét bản vẽ, xác nhận BOM, bố trí tủ, khớp giao thức, phê duyệt nhãn và xác minh bài viết đầu tiên trước khi sản xuất hàng loạt. HSS Energy được thành lập vào năm 2023 và các đối tác của HSS Energy có hơn 10 năm kinh nghiệm trong ngành pin lithium. Nhiều cơ sở sản xuất ở Trung Quốc có tổng diện tích khoảng 12.000m2, với hàn laser, lắp ráp tự động, kiểm tra lão hóa và kiểm tra xuất xưởng hỗ trợ các dự án hàng loạt và OEM hoặc ODM. Gói đánh giá được cung cấp cho trang này bao gồm Chứng nhận tuân thủ CE EMC, Chứng nhận tuân thủ RoHS và báo cáo thử nghiệm IEC 62619. Phạm vi tài liệu và khả năng áp dụng cuối cùng được kiểm tra theo cấu hình đã đặt hàng.

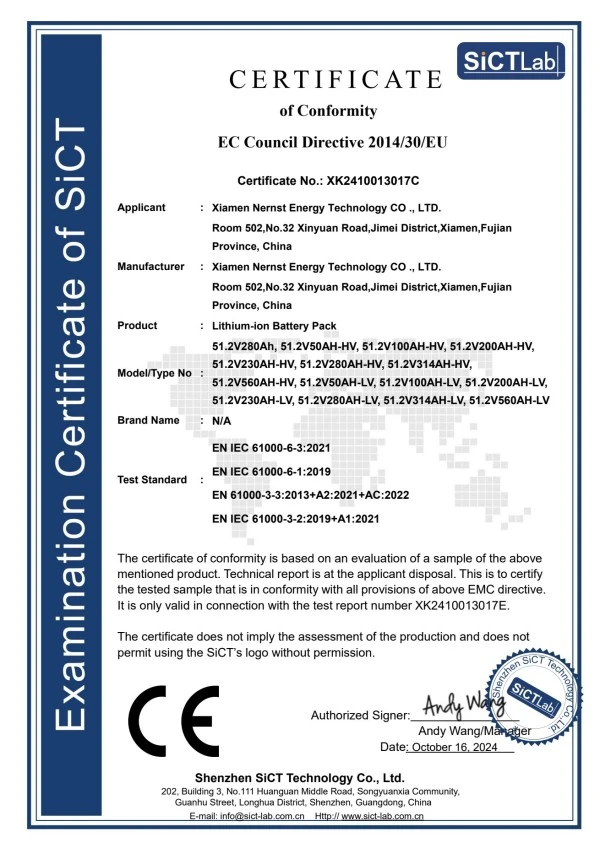

Giấy chứng nhận tuân thủ CE EMC được cung cấp để đánh giá dòng sản phẩm.

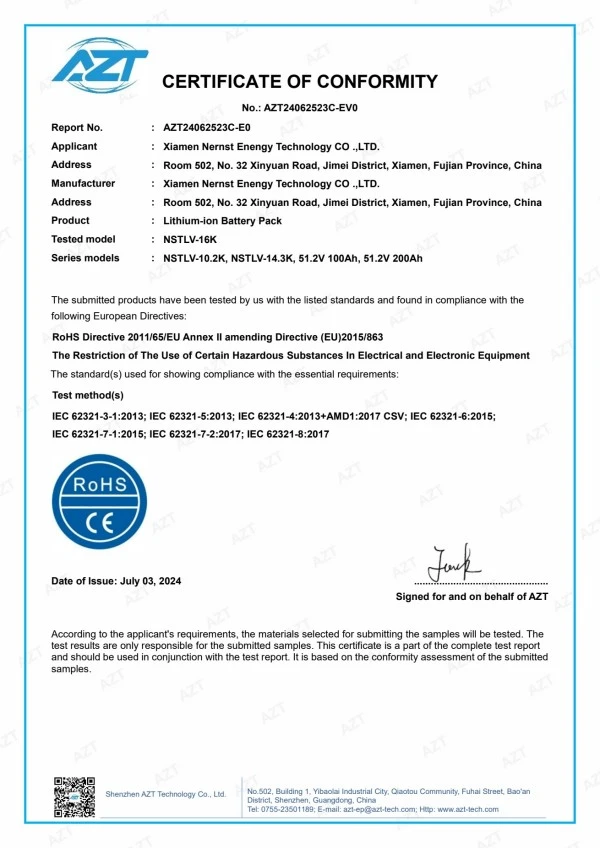

Giấy chứng nhận tuân thủ RoHS được cung cấp để đánh giá tuân thủ.

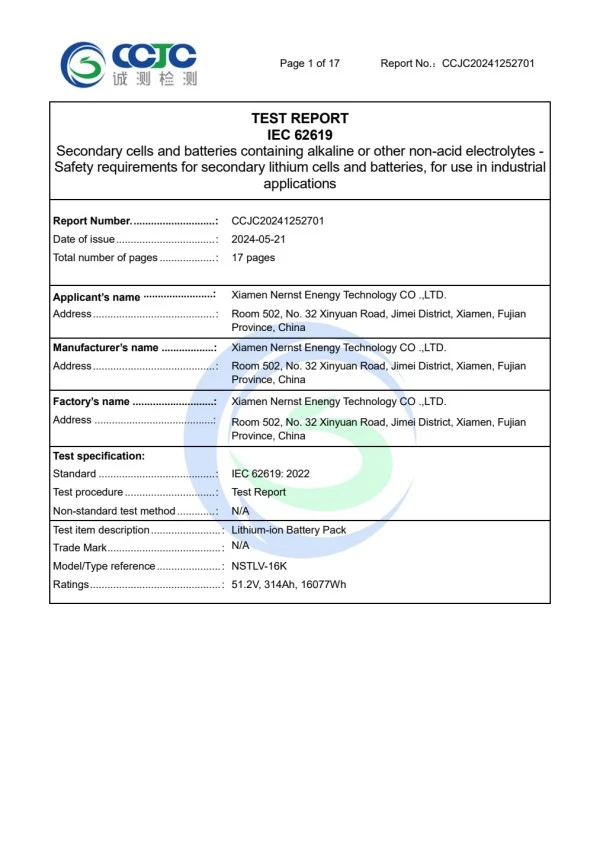

Trang báo cáo thử nghiệm IEC 62619:2022 được cung cấp dưới dạng tài liệu hỗ trợ thử nghiệm an toàn.

7. Đóng gói, giao hàng và bàn giao sau bán hàng

Mười lăm bộ pin có tổng trọng lượng tịnh xấp xỉ 1.533kg trước khi bao gồm vỏ, bộ điều khiển, cáp và phụ kiện. Do đó, việc dỡ thiết bị, phân chia vận chuyển, tuyến đường tiếp cận và vị trí cuối cùng phải được thỏa thuận trước khi vận chuyển. Bao bì được chuẩn bị cho tuyến đường biển hoặc đường bộ, điểm đến, nhãn và danh sách tài liệu đã được xác nhận. Sau khi giao hàng, HSS Energy cung cấp các tệp hướng dẫn và kỹ thuật tương ứng với cấu hình đã đặt hàng. Các quy trình nối dây, vận hành, xử lý cảnh báo và bảo trì chi tiết vẫn có trong sách hướng dẫn vận hành nên trang sản phẩm trực tuyến luôn thiết thực và dễ đọc.

Câu hỏi thường gặp

1. Tại sao gọi hệ thống là 215kWh?

Mười lăm đơn vị 51,2V 280Ah tạo ra năng lượng danh nghĩa tính toán là 215,04kWh, do đó sản phẩm được trình bày ở loại công suất 215kWh.

2. Nó có thể kết nối trực tiếp với bất kỳ biến tần Deye, Solis hoặc Growatt nào không?

Không. Chỉ thương hiệu thôi là chưa đủ. Vui lòng cung cấp chính xác model, dải điện áp DC, giới hạn dòng điện và phiên bản giao thức để cả hai bên có thể hoàn tất đánh giá về khả năng tương thích.

3. IP55 có áp dụng cho từng mô-đun pin không?

IP55 đề cập đến tủ bên ngoài. Thiết bị 51,2V 280Ah riêng lẻ được liệt kê là IP20 trong danh mục. Các lối vào cáp và thiết kế quản lý nhiệt cũng phải đáp ứng các điều kiện thực tế tại địa điểm.

4. Có thể thay đổi mười lăm mô-đun từ nối tiếp sang song song không?

Trang này mô tả một hệ thống nối tiếp điện áp cao. Việc bố trí song song sẽ thay đổi điện áp, dòng điện, điều khiển, bảo vệ và kết hợp thiết bị, do đó cần có một thiết kế riêng.

5. Có sẵn những tài liệu tuân thủ nào?

Bộ đánh giá được cung cấp bao gồm các tài liệu tuân thủ CE EMC và RoHS cùng với báo cáo thử nghiệm IEC 62619. Các tệp truyền tải và phạm vi tài liệu chính xác được xác nhận cho cấu hình đơn hàng cuối cùng.

6. Báo giá cần những thông tin gì?

Vui lòng cung cấp công suất mục tiêu, tải chính, model PCS hoặc biến tần, kịch bản vận hành, môi trường lắp đặt, số lượng, quốc gia đến, tài liệu cần thiết và ngày giao hàng dự kiến.

Truy vấn dự án:Khi tìm nguồn cung cấp Pin lưu trữ năng lượng 215kWh, hãy gửi nhãn hiệu và kiểu máy PCS hoặc biến tần, nguồn điện hệ thống, tải chính, môi trường địa điểm, yêu cầu liên lạc, số lượng, điểm đến và các tài liệu cần thiết. HSS Energy sẽ sử dụng thông tin này để xác minh cửa sổ điện áp 15-series, cấu hình tủ, khớp giao thức, bộ tệp phân phối và báo giá.
