Bộ pin 11.1V 10Ah

Đối với thiết bị OEM cần nhiều thời gian chạy và khoảng không tải hơn, Bộ pin 11.1V 10Ah của HSS Energy kết hợp công suất 10Ah với tham chiếu phóng điện liên tục 30A trên nền tảng 11.1V. Sáu ô 21700 được sắp xếp theo mô hình 3S2P, với dòng sạc lên tới 5A.

Sau đó, bản dựng được phê duyệt sẽ sửa mô hình ô, đầu nối, cực tính, chiều dài cáp, cài đặt BMS, kích thước hoàn thiện và các tài liệu cần thiết để các đơn đặt hàng lấy mẫu và lặp lại tuân theo cùng thông số kỹ thuật được kiểm soát.

Hình ảnh tiếp thị sản phẩm: Bộ pin 11.1V 10Ah kèm cáp và đầu nối. Đặc điểm kỹ thuật của đầu nối cuối cùng là theo thứ tự cụ thể.

Thông số kỹ thuật chính

1. Tăng thời gian chạy mà không cần thay đổi nền tảng điện áp

Ở mức năng lượng danh nghĩa 111Wh, gói này mang lại cho hệ thống 11.1V mức dự trữ năng lượng lớn hơn mà không cần chuyển sang loại điện áp cao hơn. Đối với người mua so sánh bộ pin sạc 11,1V 10Ah, lợi ích rất rõ ràng: thời gian giữa các lần sạc dài hơn khi tải thiết bị không đổi. Nó phù hợp hơn khi thời gian chạy là hạn chế chứ không phải điện áp.

Phù hợp hơn khi:

● thiết bị đã sử dụng nền tảng pin danh nghĩa 11,1V;

● mục tiêu chính là thời gian chạy dài hơn thay vì điện áp hệ thống cao hơn;

● tải liên tục nằm trong giới hạn 30A đã được xác nhận;

● kích thước xấp xỉ 68 x 45 x 72 mm và khối lượng 0,5kg vừa với vỏ bọc sản phẩm.

2. Dung lượng sẽ không hữu ích nếu gói không thể mang tải

Thông số kỹ thuật được cung cấp đặt 30A là dòng phóng điện liên tục tối đa và tham chiếu BMS 30A. Điều đó mang lại cho bộ pin 11,1V 10000mAh khoảng trống tải hữu ích so với các bộ pin dòng điện thấp ở cùng điện áp và công suất. Nhu cầu cao nhất vẫn cần được kiểm tra riêng vì không có xếp hạng dòng điện ngắn hạn nào cao hơn được cung cấp.

3. Tại sao 3S2P 21700 lại có ý nghĩa ở đây

Sáu pin 5000mAh tạo thành ba nhóm nối tiếp với hai pin song song, cung cấp điện áp danh định 11,1V và công suất định mức 10Ah. Trong bộ pin 3S2P 21700, cặp song song giúp tăng công suất và khả năng dòng điện trong khi ba nhóm nối tiếp giữ hệ thống trên nền tảng 11.1V. Kết quả là một kiến ​​trúc sáu ô nhỏ gọn thay vì số lượng ô nhỏ hơn lớn hơn.

4. BMS 30A là một phần của hệ thống, không phải hộp kiểm

Thiết kế tham chiếu liệt kê BMS 30A cùng với dòng sạc tối đa 5A, mức cắt điện không quá 12,6V và mức cắt xả ít nhất là 7,8V, khuyến nghị là 9V. Đối với bộ pin 11.1V 21700, các giá trị này xác định phạm vi bảo vệ khởi động nhưng các chức năng và ngưỡng BMS cuối cùng phải được xác nhận bằng tải và bộ sạc. Đồ họa BMS được cung cấp chỉ là minh họa tiếp thị, không phải bằng chứng cho thấy mọi chức năng bảo vệ được hiển thị đều được bật trên cấu hình chính xác này.

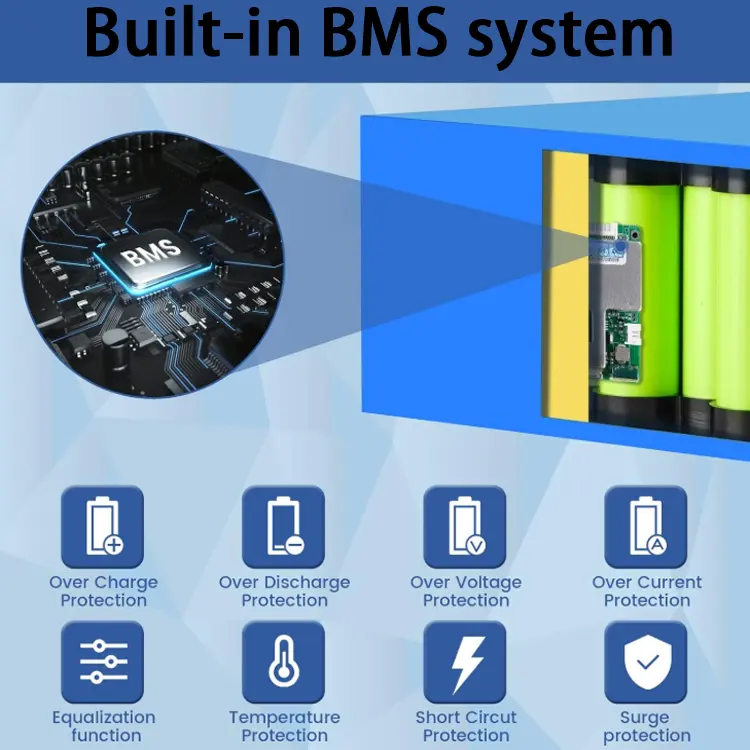

Minh họa tiếp thị về các chức năng bảo vệ BMS phổ biến. Các chức năng và ngưỡng cuối cùng phải được xác nhận cho cấu hình đã đặt hàng.

5. Sự lựa chọn phù hợp, đầu ra cáp và đầu nối quyết định sự tích hợp

Với kích thước khoảng 68 x 45 x 72 mm và trọng lượng 0,5kg, gói có kích thước nhỏ gọn dành cho thiết kế 10Ah, nhưng độ vừa vặn của vỏ phụ thuộc vào lối ra cáp và khe hở đầu nối cũng như thân gói. XT30, DC5521 và XT60 được liệt kê dưới dạng tùy chọn đầu nối. Bộ pin lithium ion 11,1V 10Ah phải được đông lạnh trong bản vẽ đã được phê duyệt trước khi khách hàng tháo vỏ xung quanh.

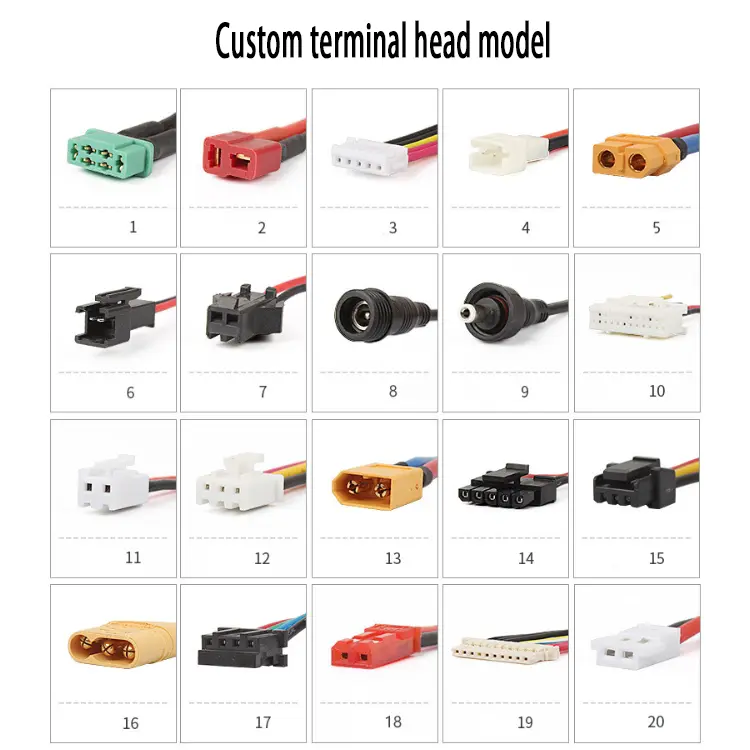

Tài liệu tham khảo tiếp thị: ví dụ về đầu nối và thiết bị đầu cuối. Thông số kỹ thuật sản phẩm được cung cấp liệt kê cụ thể XT30, DC5521 và XT60 dưới dạng tùy chọn.

6. Các tế bào cấp A có thương hiệu giúp kiểm soát các đơn hàng lặp lại dễ dàng hơn

Nguồn tế bào có thể được đánh giá bằng các tế bào loại A 21700 từ EVE, DMEGC, BAK, LG hoặc Samsung, tùy thuộc vào yêu cầu và tính khả dụng của dự án. BOM được phê duyệt phải ghi lại nhãn hiệu và mẫu tế bào chính xác cùng với BMS, đầu nối, cực, cáp và nhãn để các đơn đặt hàng lặp lại không trôi giữa các bộ phận tương đương được xác định lỏng lẻo. Các bức ảnh lắp ráp và đóng gói lô hàng được cung cấp hỗ trợ bối cảnh sản xuất và giao hàng, nhưng chúng không được coi là bằng chứng cho thấy lô được chụp là mẫu chính xác này trừ khi được xác minh nội bộ.

Hỗ trợ bằng chứng sản xuất và vận chuyển

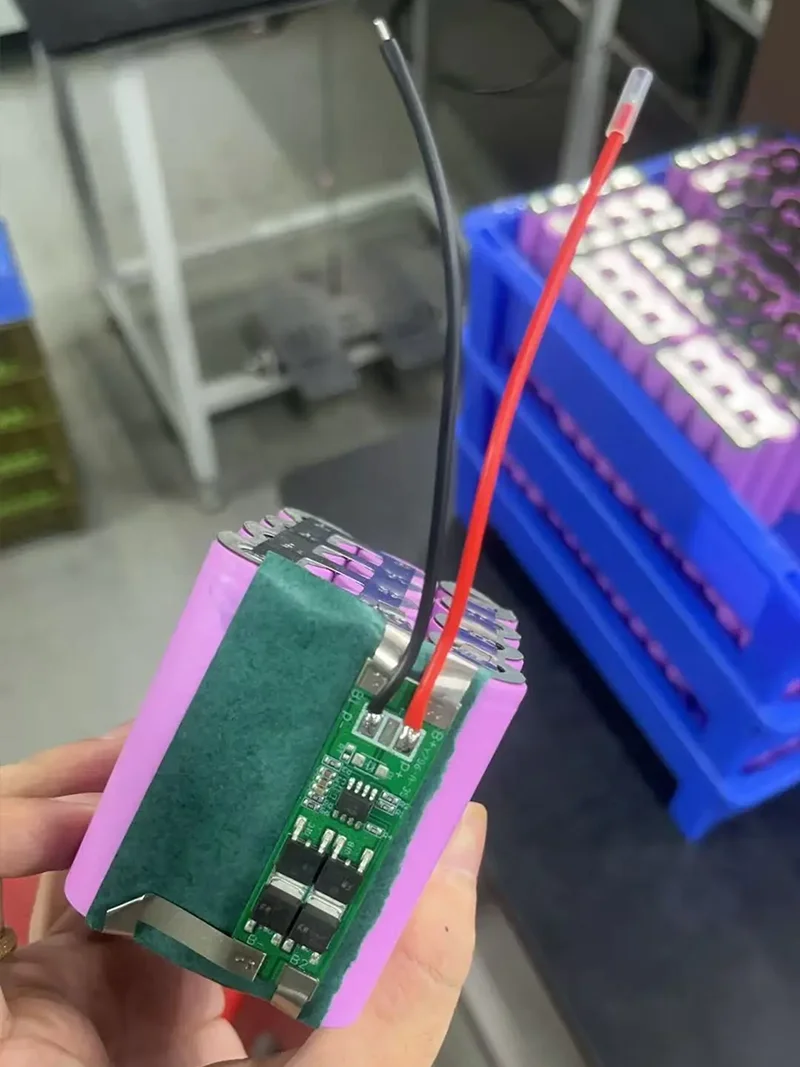

Ảnh quy trình được cung cấp: Bối cảnh tích hợp BMS; khả năng áp dụng mô hình chính xác cần được xác minh nội bộ.

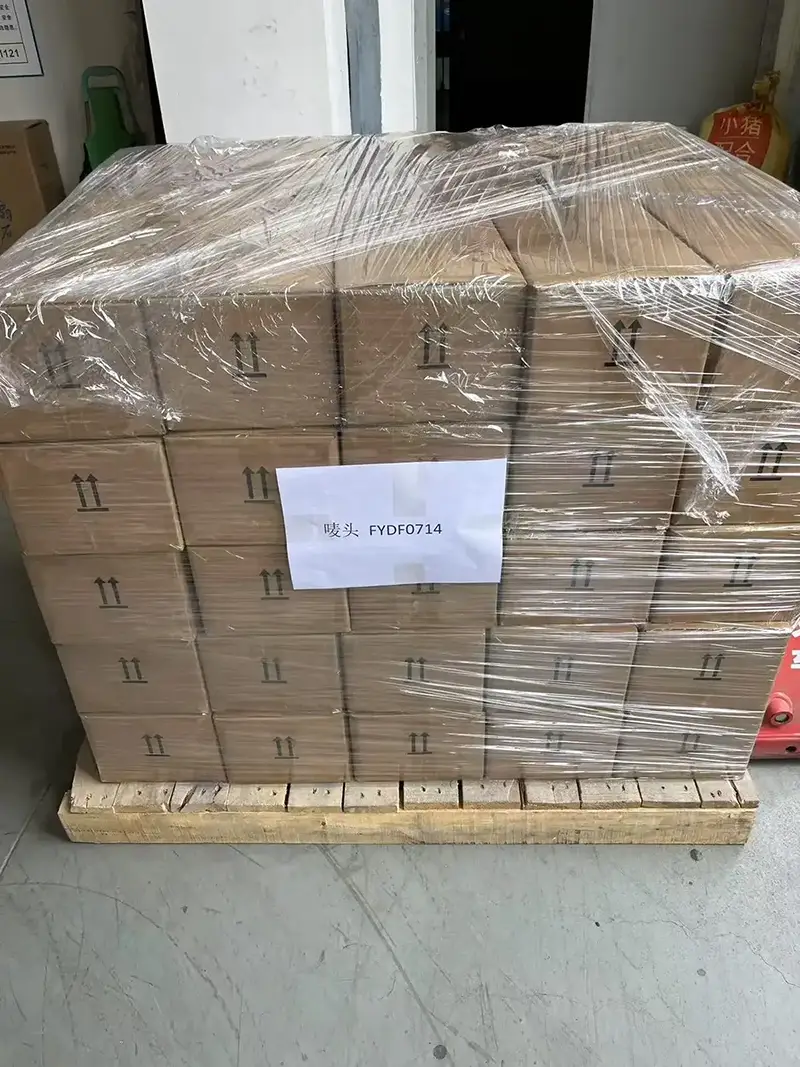

Hình ảnh bao bì/vận chuyển được cung cấp: bối cảnh giao hàng; lô ảnh không được xác nhận là mẫu chính xác này nếu không có xác minh.

Câu hỏi thường gặp

Xếp hạng điện được xác nhận là gì?

Gói này được định mức ở điện áp danh định 11,1V và công suất 10Ah, với năng lượng danh định khoảng 111Wh. Thông số kỹ thuật được cung cấp liệt kê dòng xả liên tục tối đa 30A và dòng sạc tối đa 5A.

Định dạng và cấu hình ô nào được sử dụng?

Nền tảng đã được xác nhận sử dụng các ô NCM 21700 theo cách sắp xếp 3S2P. Công suất định mức là 10Ah và công suất định mức tối thiểu là 9,9Ah.

Tôi có thể chỉ định thương hiệu di động không?

Đúng. Các tùy chọn ô loại A từ EVE, DMEGC, BAK, LG hoặc Samsung có thể được đánh giá theo yêu cầu hiện tại, tính sẵn có, chi phí mục tiêu và tài liệu dự án. Mô hình tế bào đã được phê duyệt phải được cố định trong BOM trước khi sản xuất.

Vòng đời nào được chỉ định?

Bảng kỹ thuật được cung cấp nêu rõ hơn 1000 chu kỳ với công suất còn lại trên 80% công suất ban đầu. Vì các điều kiện kiểm tra chu trình đầy đủ không được cung cấp nên điều này phải được coi là tài liệu tham khảo đã nêu thay vì bảo đảm tuổi thọ sử dụng vô điều kiện.

Xếp hạng BMS nào được chỉ định?

Thông số kỹ thuật tham khảo liệt kê BMS 30A. Các chức năng và ngưỡng bảo vệ vượt quá định mức hiện tại đã nêu phải được xác nhận trong thông số kỹ thuật BMS cuối cùng.

Những kết nối nào có sẵn?

XT30, DC5521 và XT60 được liệt kê dưới dạng tùy chọn. Mẫu đầu nối cuối cùng, cực tính, thước dây, chiều dài cáp và hướng ra phải được ghi lại trên bản vẽ đã được phê duyệt.

Nó có thể thay thế bất kỳ pin 11.1V hoặc 12V nào không?

Không. Chỉ điện áp thôi là chưa đủ. Dòng điện liên tục và dòng điện cực đại, cấu hình điện tích, hành vi ngắt, đầu nối, cực tính, kích thước, trọng lượng và môi trường vận hành đều cần phải phù hợp với thiết bị.

Những thông tin cần thiết cho một báo giá?

Vui lòng cung cấp dòng điện bình thường và dòng điện cực đại, mục tiêu thời gian chạy, dung lượng pin còn trống, đầu nối ưu tiên, chiều dài cáp, ưu tiên nhãn hiệu tế bào, thông tin bộ sạc, điểm đến, tài liệu cần thiết và số lượng dự kiến.

Yêu cầu báo giá dự án

Đối với Bộ pin 11.1V 10Ah, hãy gửi cho HSS Energy dòng điện bình thường và cực đại, mục tiêu thời gian chạy, bản vẽ dung lượng pin, đầu nối ưu tiên, ưu tiên thương hiệu cell, chi tiết về bộ sạc, điểm đến, tài liệu cần thiết và số lượng dự kiến. Chúng ta có thể khóa mô hình tế bào, BMS, hệ thống dây điện và các chi tiết cơ khí vào thông số kỹ thuật lấy mẫu và báo giá.

Gói xuất bản SEO

Thông tin biên tập / CMS - không hiển thị dưới dạng bản sao nội dung trang sản phẩm thông thường.

Ý định của trang và ghi chú ăn thịt người

● Chủ sở hữu trang sản phẩm: truy vấn thông số kỹ thuật chính xác “Bộ pin 11.1V 10Ah”.

● Dành các thuật ngữ họ rộng hơn chẳng hạn như “bộ pin lithium ion 11,1V” và “bộ pin 21700” cho các trang danh mục.

● Dự trữ các truy vấn ứng dụng/thiết bị cụ thể cho các trang giải pháp khi có bằng chứng ứng dụng thực tế và URL trang web.

● Mục tiêu liên kết nội bộ vẫn là tạm thời cho đến khi khoảng không quảng cáo URL trang web trực tiếp được xem xét.

Sơ đồ hình ảnh và bố cục

CMS và ghi chú di động

● Sử dụng tên sản phẩm đầy đủ làm h2 duy nhất của trang.

● Hiển thị các đoạn văn trong khoảng từ hai đến bốn câu và chuyển đổi bảng thông số thành các hàng giá trị nhãn xếp chồng lên nhau trên màn hình hẹp.

● Đặt hình ảnh chính ngay bên dưới h2, hình minh họa BMS bên cạnh phần BMS và tham chiếu trình kết nối bên cạnh phần tích hợp.

● Đặt ảnh sản xuất và ảnh pallet bên cạnh các tuyên bố về đơn hàng/sản xuất lặp lại thay vì sử dụng chúng làm hình ảnh chính chung chung.

● Không xuất bản ảnh chụp màn hình MSDS dưới dạng tài liệu mô hình chính xác cho đến khi vấn đề không khớp giữa mô hình và máy khách được giải quyết.

● Đặt CTA báo giá ngay sau Câu hỏi thường gặp và liên kết nó với một biểu mẫu yêu cầu.

Bằng chứng và Ghi chú Khiếu nại

Sự kiện chưa được giải quyết trước khi xuất bản

● Chính xác 21700 nhãn hiệu tế bào và mẫu tế bào cho SKU đã xuất bản.

● Hoàn thành các điều kiện kiểm tra vòng đời hỗ trợ tham chiếu >1000 chu kỳ.

● Khả năng phóng điện cực đại trên định mức liên tục 30A đã được xác nhận, nếu có.

● Các chức năng và ngưỡng bảo vệ BMS chính xác vượt quá tham chiếu 30A.

● Đầu nối, chiều dài cáp, cỡ dây và cực tính chính xác cho SKU đã xuất bản.

● Chứng nhận mẫu chính xác và bộ chứng từ vận chuyển; ảnh chụp màn hình MSDS được cung cấp hiện xung đột với cấu hình 21700.

Kiểm tra từ khóa

Hình thu nhỏ bằng chứng biên tập

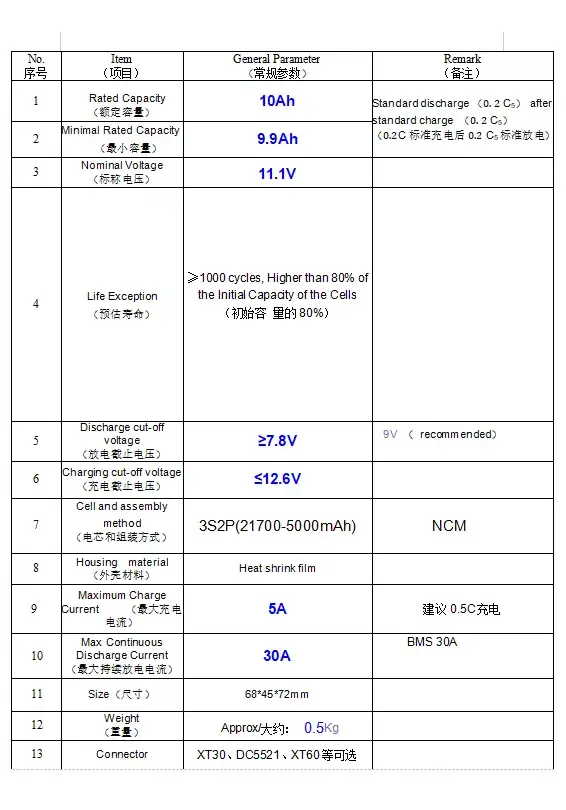

Bảng thông số kỹ thuật - nguồn thông số kỹ thuật của sản phẩm.

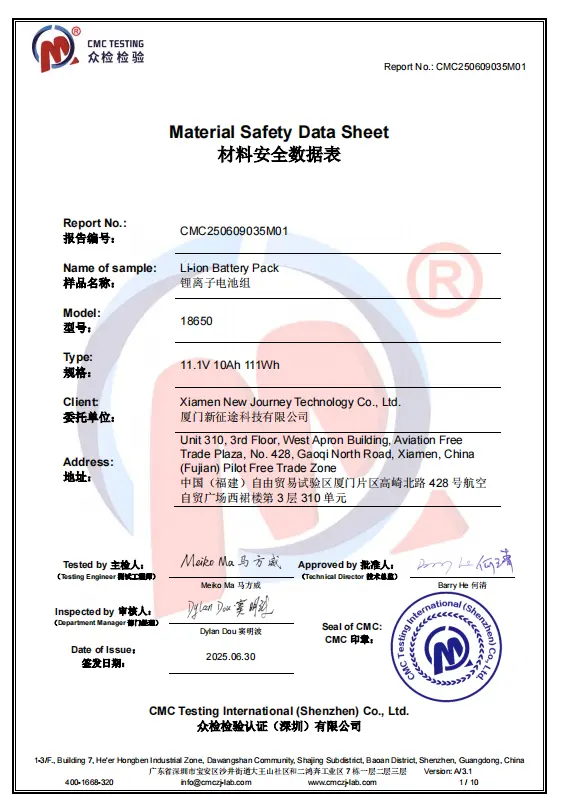

Ảnh chụp màn hình MSDS - GIỮ để xuất bản mô hình chính xác vì trường mô hình ghi 18650, không phải 21700.
