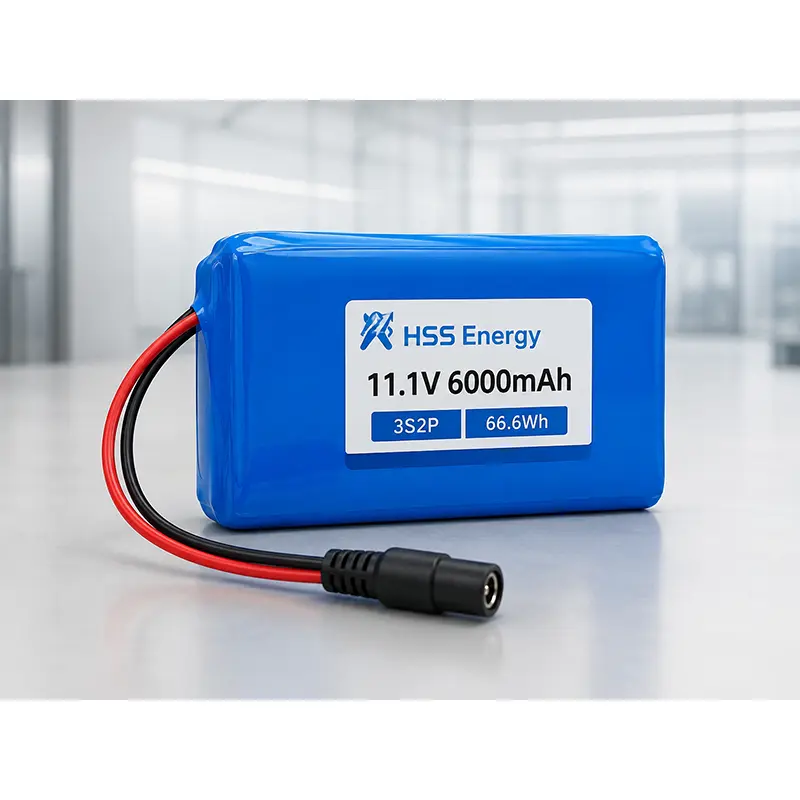

Bộ pin 11.1V 6000mAh

Đối với thiết bị di động ưu tiên thời gian chạy hơn kích thước gói tối thiểu, Bộ pin 11.1V 6000mAh Trung Quốc của nhà máy HSS Energy là nền tảng 3S2P đã được thử nghiệm được xây dựng từ sáu ô ZM18650-3000. Cấu hình tham chiếu 66,6Wh của nó hỗ trợ sạc và xả liên tục tối đa lên đến 6A, trong khi bộ sạc, đầu nối, cáp và phụ kiện cơ khí vẫn dành riêng cho từng thiết bị.

Thông số kỹ thuật

Lưu ý về thông số kỹ thuật: các giá trị trên áp dụng cho cấu hình tham chiếu đã thử nghiệm. Những thay đổi về cấu trúc tế bào, thiết kế bảo vệ, đầu nối, cáp hoặc gói yêu cầu phải có sự tích hợp mới và xem xét tài liệu.

Thời gian chạy nhiều hơn trên cùng nền tảng 11.1V

Được thiết kế dựa trên pin 11,1V 6000mAh, cấu hình này ưu tiên thời gian chạy dài hơn và khoảng trống hiện tại hơn kích thước và khối lượng tối thiểu. Cấu trúc 3S2P phù hợp hơn khi thiết bị có thể chấp nhận đường bao tham chiếu được thử nghiệm lớn hơn và năng lượng dự trữ bổ sung mang lại giá trị thời gian vận hành có ý nghĩa.

Cấu hình 11.1V nào phù hợp với thiết bị của bạn?

Phù hợp, sạc và tích hợp

Thời gian chạy so với không gian cài đặt

Cấu trúc 3S2P giữ nguyên kiến ​​trúc điện áp ba chuỗi trong khi thêm đường dẫn tế bào song song thứ hai. Điều đó tăng gấp đôi công suất và năng lượng định mức so với phiên bản nhỏ gọn, nhưng nó cũng tăng đường bao tham chiếu lên 110,6 × 67,7 × 19,2 mm và khối lượng mẫu lên 305,93 g, do đó cần xác nhận sớm không gian vỏ bọc.

Đối với thiết bị đã được thiết kế dựa trên cùng kiến ​​trúc 11.1V, bộ pin Li-ion 3S2P 6000mAh có thể tăng thời gian làm việc mà không buộc phải thiết kế lại hệ thống có điện áp cao hơn. Lợi ích lớn nhất là khi thiết bị có đủ diện tích bên trong cho gói rộng hơn và nếu không thì cần phải sạc hoặc thay pin thường xuyên.

Phù hợp điện & khoảng không hiện tại

Cấu hình được thử nghiệm liệt kê dòng sạc và xả tiêu chuẩn 1200mA, dòng sạc và xả liên tục tối đa 6A, dòng sạc cuối 120mA và mức cắt xả 9,0V. Đầu ra của bộ sạc, cài đặt bảo vệ và thước đo cáp nên được xem xét cùng nhau vì công suất cao hơn không làm cho mọi bộ sạc hiện có đều tương thích.

Trong thiết bị có thời gian hoạt động dài hơn, bộ pin 6Ah 18650 cung cấp biên độ hoạt động cao hơn và mức dòng điện liên tục được xác thực cao hơn so với giải pháp thay thế nhỏ gọn. Lợi ích chỉ áp dụng khi tải thực tế và nhu cầu khởi động nằm trong giới hạn đã thử nghiệm; không có con số dòng điện đỉnh riêng biệt nào cao hơn được yêu cầu.

Hướng ứng dụng & Đánh đổi năng lượng

Thiết bị kiểm tra di động, thiết bị đầu cuối giám sát di động và thiết bị đo hiện trường là hướng ứng dụng rõ ràng nhất vì những sản phẩm này thường cần thời gian sử dụng xa bộ sạc lâu hơn. Pin lithium ion 11,1V 6Ah có thể hỗ trợ các phiên làm việc dài hơn thông qua mức dự trữ năng lượng 66,6Wh, miễn là vỏ có thể chấp nhận phạm vi sử dụng rộng hơn và khối lượng cao hơn.

Do đó, việc lựa chọn phải tuân theo hồ sơ vận hành hoàn chỉnh thay vì chỉ riêng Ah. Cấu hình 3S2P này có thể cải thiện thời gian làm việc tại hiện trường, tuy nhiên, vỏ cầm tay nhỏ hơn hoặc sản phẩm nhạy cảm với trọng lượng mạnh vẫn có thể ưu tiên giải pháp thay thế 3000mAh ngay cả khi điện áp hệ thống danh nghĩa là như nhau.

Quyết định tích hợp cuối cùng

Bản vẽ cơ khí phải xác nhận khe hở đầu nối, lối ra cáp, áp lực lắp đặt và khả năng tiếp cận dịch vụ trước khi thiết kế được cố định. Để người mua so sánh pin sạc 11,1V 6000mAh, đường bao 110,6 × 67,7 × 19,2 mm đã được thử nghiệm, năng lượng 66,6Wh và khả năng dòng điện liên tục 6A mang lại biên độ thời gian chạy mạnh hơn khi thiết bị có thể chứa gói lớn hơn.

Ứng dụng có thời gian chạy dài hơn và tham chiếu vật lý

Khả năng ứng dụng hình ảnh

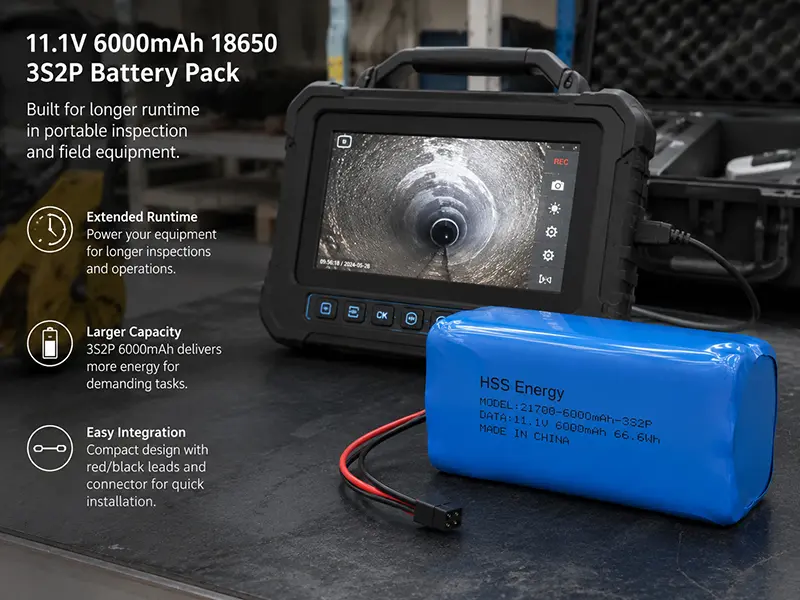

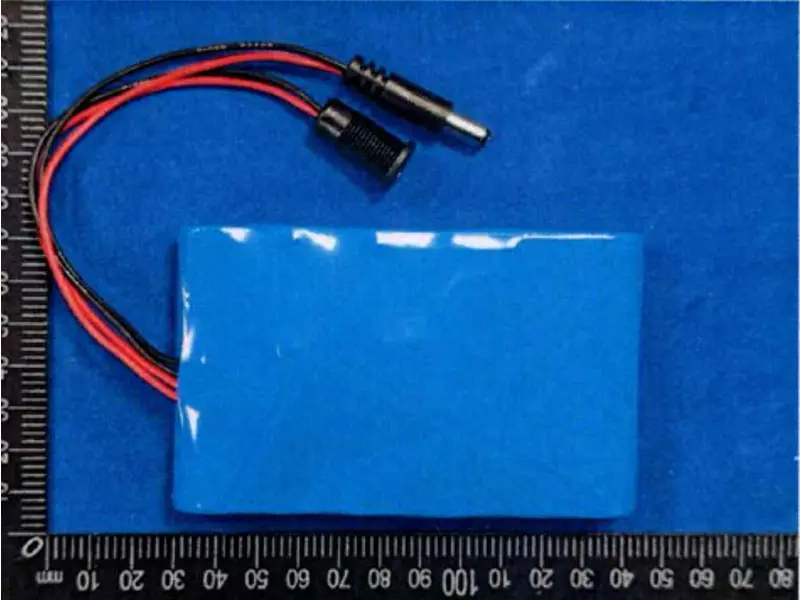

Hình ảnh ứng dụng minh họa hướng sử dụng thiết bị di động trong thời gian dài hơn cho các phiên thực địa không có bộ sạc. Hình ảnh mẫu được kiểm tra hiển thị dạng gói tham chiếu, cách sắp xếp dây dẫn và đầu nối được sử dụng trong các tệp kiểm tra hỗ trợ.

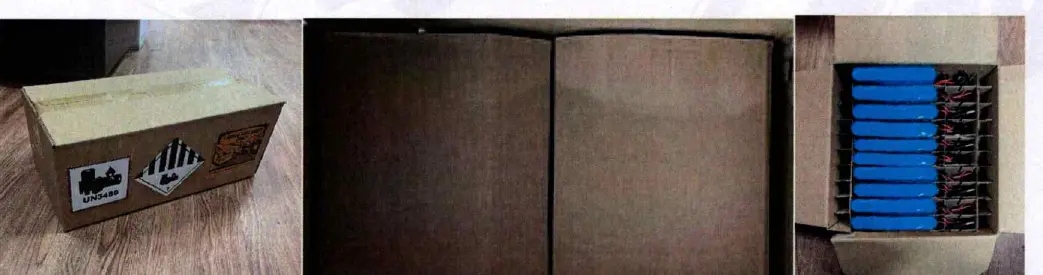

Tài liệu tham khảo bao bì đã được thử nghiệm

Tài liệu tham khảo bao bì đã được thử nghiệm cho cấu hình vận chuyển được ghi lại.

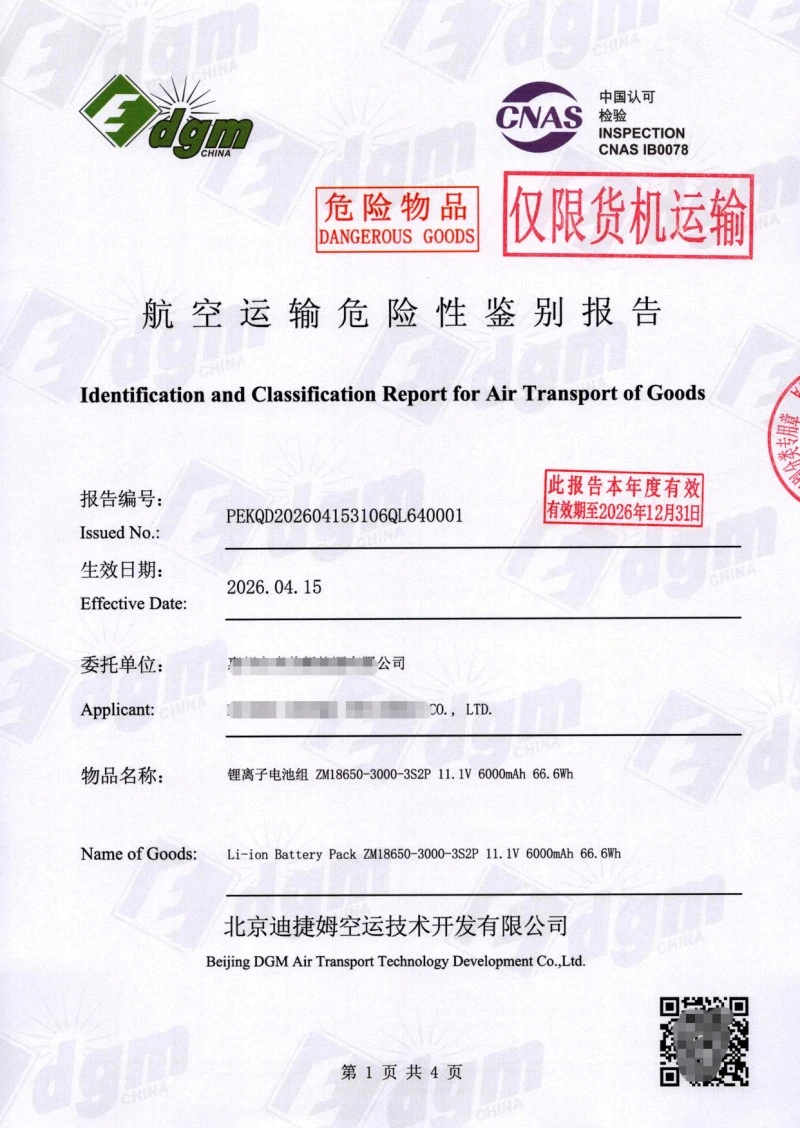

Tài liệu kiểm tra & vận chuyển

Gói 66,6Wh đã thử nghiệm được hỗ trợ bởi các tệp vận chuyển và thử nghiệm chính xác được xem trước bên dưới. Tài liệu đầy đủ có thể được cung cấp để xem xét dự án hoặc xác nhận đơn hàng.

Khả năng áp dụng tài liệu: những hồ sơ này áp dụng cho cấu hình đã thử nghiệm và các điều kiện vận chuyển/đóng gói được ghi lại. Khả năng áp dụng phải được xác nhận lại nếu cấu hình pin hoặc lô hàng thay đổi.

Câu hỏi thường gặp nhanh

Tại sao chọn cấu hình 6000mAh?

Nó tăng gấp đôi công suất và năng lượng định mức lên 6000mAh / 66,6Wh và tăng mức xả liên tục tối đa lên 6A, nhưng nó cũng đòi hỏi nhiều không gian lắp đặt hơn và tăng thêm khối lượng.

6A có phải là giá trị dòng điện cực đại không?

Không. Cấu hình được thử nghiệm liệt kê 6000mA là dòng sạc liên tục tối đa và 6000mA là dòng phóng điện liên tục tối đa. Không có giá trị dòng điện đỉnh cao hơn được yêu cầu.

Có thay thế được bản 3000mAh cùng ngăn không?

Không tự động. Kích thước tham chiếu được thử nghiệm là 110,6 × 67,7 × 19,2 mm so với 69,6 × 55,2 × 19,2 mm của phiên bản nhỏ gọn.

Những tài liệu nào có sẵn?

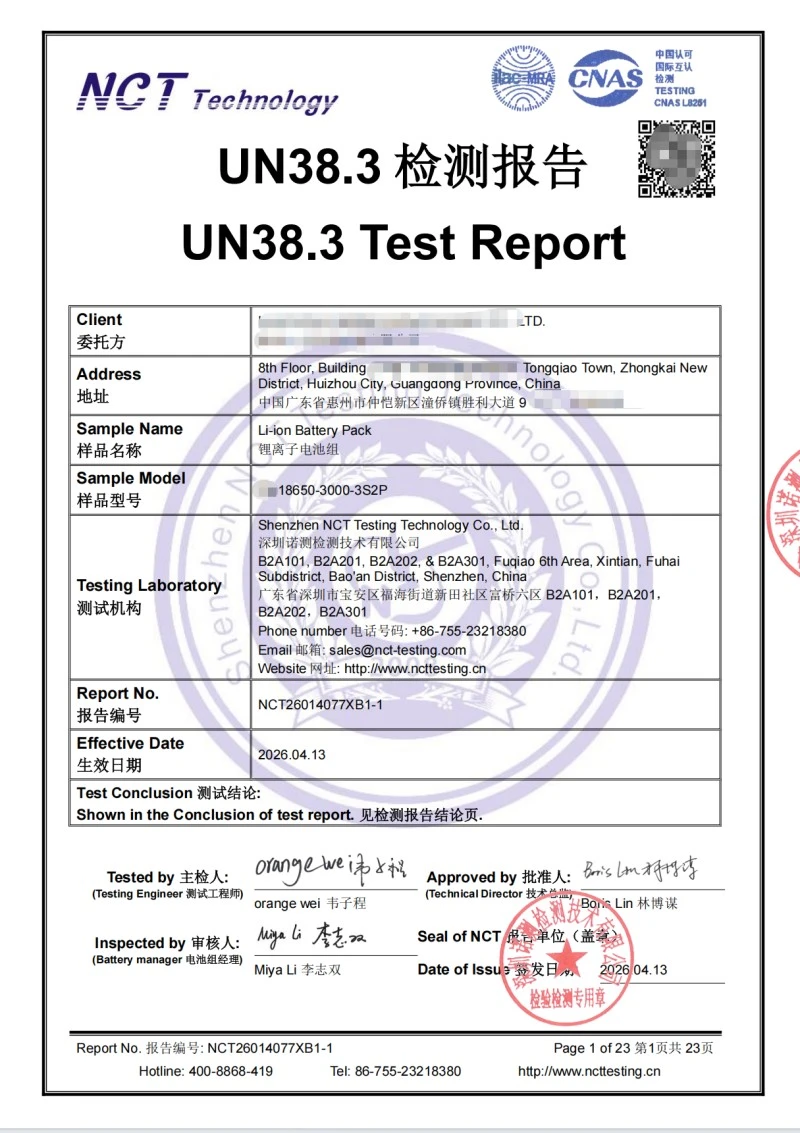

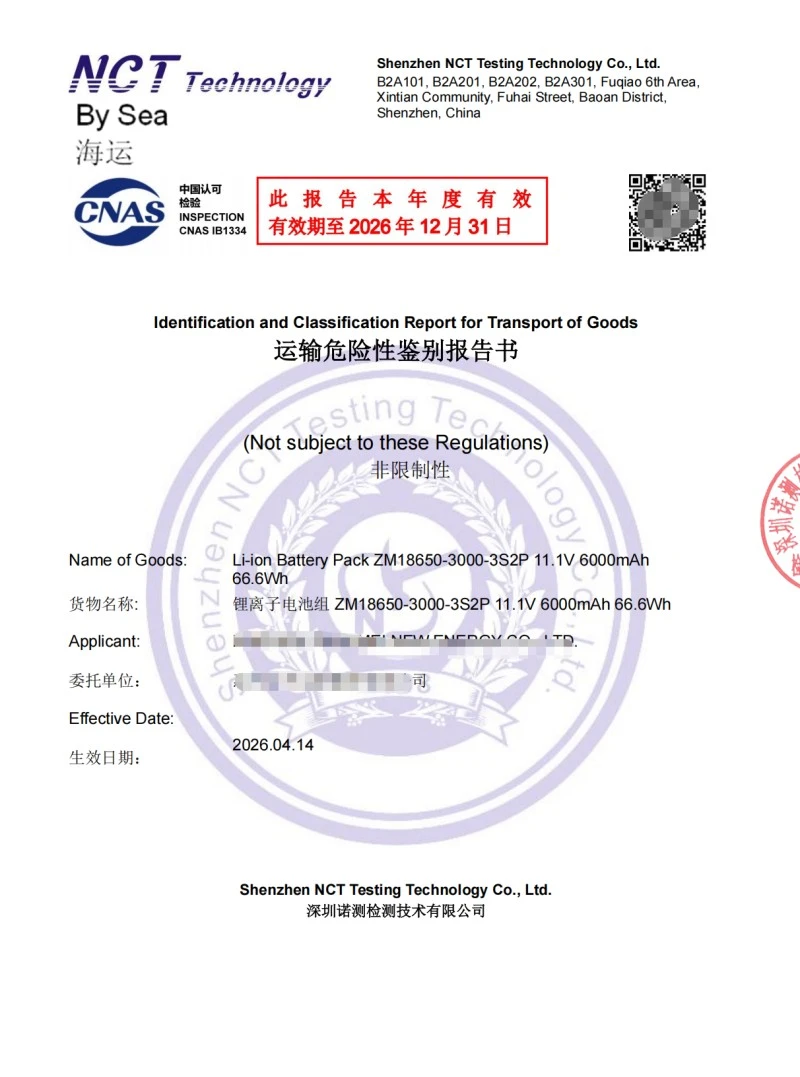

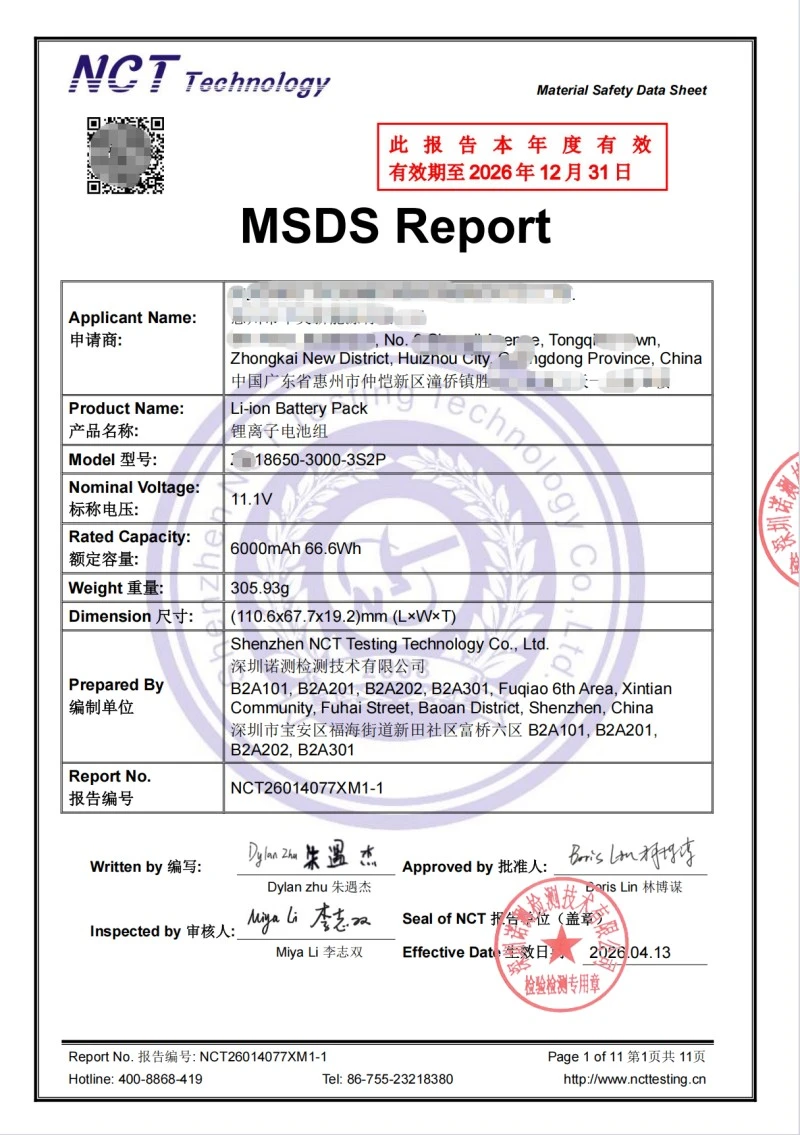

Hồ sơ kiểm tra UN38.3, MSDS, vận tải đường biển, vận tải hàng không và kiểm tra đóng gói có sẵn cho cấu hình Bộ pin 11.1V 6000mAh đã được thử nghiệm.

Đầu nối và cáp có thể thay đổi được không?

Đối với bộ pin tùy chỉnh, loại đầu nối, cực tính, chiều dài cáp và hướng thoát phải được xác nhận đối với thiết bị cuối cùng.

Thông tin cần xác nhận trước khi tích hợp cuối cùng

· Thiết bị/ứng dụng và điện áp hoạt động

· Dòng điện bình thường và dòng khởi động/dòng điện tạm thời

· Thời gian chạy bắt buộc

· Dung lượng pin sẵn có và giới hạn trọng lượng

· Đầu ra của bộ sạc và phương thức sạc

· Hình ảnh/loại đầu nối, cực tính và chiều dài cáp
