Bộ pin 11.1V 3000mAh

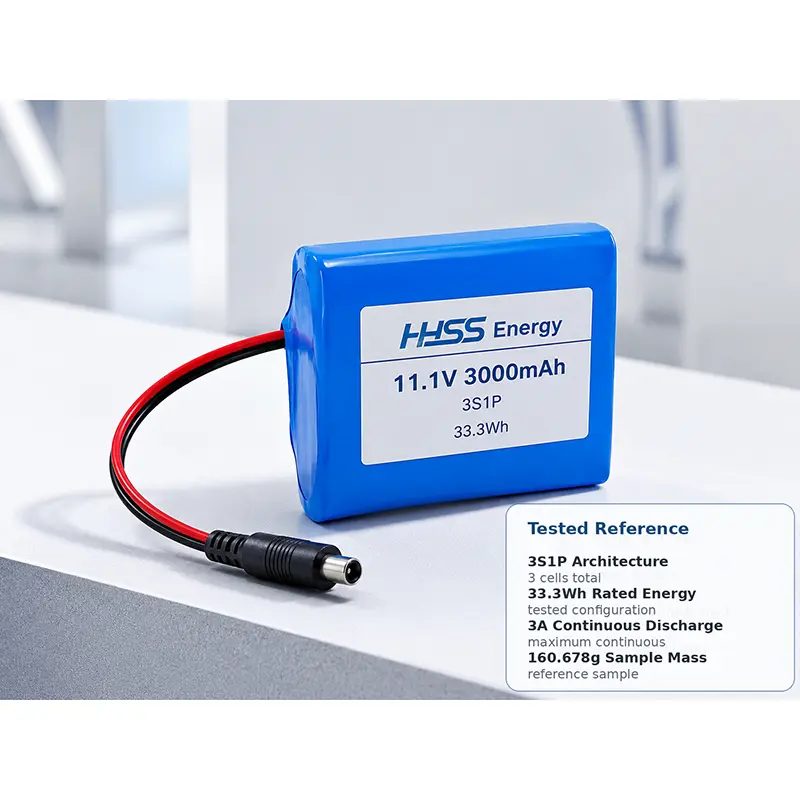

Bộ pin 11.1V 3000mAh của nhà cung cấp HSS Energy sử dụng ba pin hình trụ 18650-3000 trong cấu hình 3S1P đã được thử nghiệm để cung cấp điện áp danh định 11,1V, 3000mAh và 33,3Wh cho thiết bị cầm tay nhỏ gọn. Cấu hình tham chiếu liệt kê điện áp sạc giới hạn 12,6V, mức cắt xả 9,0V và sạc và xả liên tục tối đa lên đến 3A; chi tiết về đầu nối và cáp vẫn dành riêng cho từng thiết bị.

Thông số kỹ thuật

Lưu ý về thông số kỹ thuật: các giá trị trên áp dụng cho cấu hình tham chiếu đã thử nghiệm. Những thay đổi về cấu trúc tế bào, thiết kế bảo vệ, đầu nối, cáp hoặc gói yêu cầu phải có sự tích hợp mới và xem xét tài liệu.

Thiết kế nhỏ gọn cho không gian pin chật hẹp

Được thiết kế dưới dạng pin 11,1V 3000mAh, cấu hình nhỏ gọn này ưu tiên dung lượng và khối lượng pin trong thời gian chạy tối đa. Phong bì được thử nghiệm nhỏ hơn của nó là lý do chính để chọn nó thay vì giải pháp thay thế 6000mAh.

Cấu hình 11.1V nào phù hợp với thiết bị của bạn?

Phù hợp, sạc và tích hợp

Cơ khí phù hợp trước công suất

Đường bao 69,6 × 55,2 × 19,2 mm đã được thử nghiệm giúp cấu hình này tập trung vào hiệu quả sử dụng không gian thay vì năng lượng lưu trữ tối đa. Nó có thể dành nhiều không gian bên trong hơn cho các thiết bị điện tử, màn hình, cảm biến hoặc các tính năng vỏ bọc, nhưng quá trình lắp đặt hoàn thiện vẫn cần khoảng trống để cách điện, lối ra dây dẫn, thân đầu nối và bán kính uốn cong của cáp.

Khi một thiết bị cần cùng một nền tảng điện áp ba chuỗi nhưng không thể chấp nhận bố cục ô song song rộng hơn, pin Li-ion 3S 3000mAh sẽ là điểm khởi đầu cơ học thực tế. Ngăn cuối cùng vẫn cần được kiểm tra về hướng đầu nối thực, lối ra dây dẫn và bán kính uốn cong của cáp thay vì chỉ kích thước pin.

Kết hợp bộ sạc và bộ sạc điện

Khả năng tương thích khi sạc phải tuân theo các giới hạn điện đã được kiểm tra: điện áp sạc giới hạn 12,6V, dòng sạc tiêu chuẩn 600mA, dòng sạc liên tục tối đa lên đến 3A, dòng sạc cuối 60mA và mức cắt xả 9,0V. Bộ sạc, mạch bảo vệ và hoạt động điện áp thấp của thiết bị cần phải hoạt động như một hệ thống.

Việc kết hợp tải cũng quan trọng không kém. Trong các thiết bị cầm tay và thiết bị điều khiển di động, bộ pin 18650 3000mAh có thể hoạt động tốt khi tải bình thường và nhu cầu nhất thời ngắn vẫn nằm trong khoảng thời gian hiện tại đã được xác thực. Động cơ, máy sưởi hoặc dòng điện khởi động cao hơn có thể yêu cầu cấu hình tế bào hoặc bảo vệ khác.

Thời gian chạy, ứng dụng và sự đánh đổi

Hướng ứng dụng rõ ràng nhất là thiết bị điện tử cầm tay nhỏ gọn: thiết bị giám sát, dụng cụ cầm tay, thiết bị đầu cuối điều khiển di động và các sản phẩm tương tự trong đó khối lượng pin ảnh hưởng đến khả năng sử dụng. Bộ pin lithium ion 11,1V 3000mAh là mạnh nhất khi giữ cho thiết bị nhỏ gọn hơn là kéo dài thời gian chạy bằng đường dẫn pin song song bổ sung.

Thời gian chạy vẫn là sự đánh đổi. Với năng lượng định mức 33,3Wh, gói lưu trữ một nửa năng lượng của gói thay thế 6000mAh, do đó, thời gian hoạt động phải được kiểm tra theo chu kỳ hoạt động, sử dụng màn hình, tải cảm biến, mô-đun giao tiếp và thời gian chờ. Đối với người mua đánh giá pin Li-ion 11,1V 3Ah, sự đánh đổi đó vẫn có thể hấp dẫn khi bố cục 3S1P nhỏ hơn giúp giữ cho vỏ nhỏ gọn và để lại nhiều không gian bên trong hơn cho phần còn lại của thiết bị.

Quyết định tích hợp cuối cùng

Nếu thiết bị có thể thoải mái chấp nhận gói 110,6 × 67,7 × 19,2 mm lớn hơn thì tùy chọn dung lượng cao hơn có thể mang lại biên độ thời gian chạy tốt hơn. Đối với Bộ pin 11,1V 3000mAh, kích thước và khối lượng tối thiểu vẫn là lý do chính để chọn cấu hình 69,6 × 55,2 × 19,2 mm đã được thử nghiệm.

Ứng dụng & Tài liệu tham khảo vật lý

Khả năng ứng dụng hình ảnh

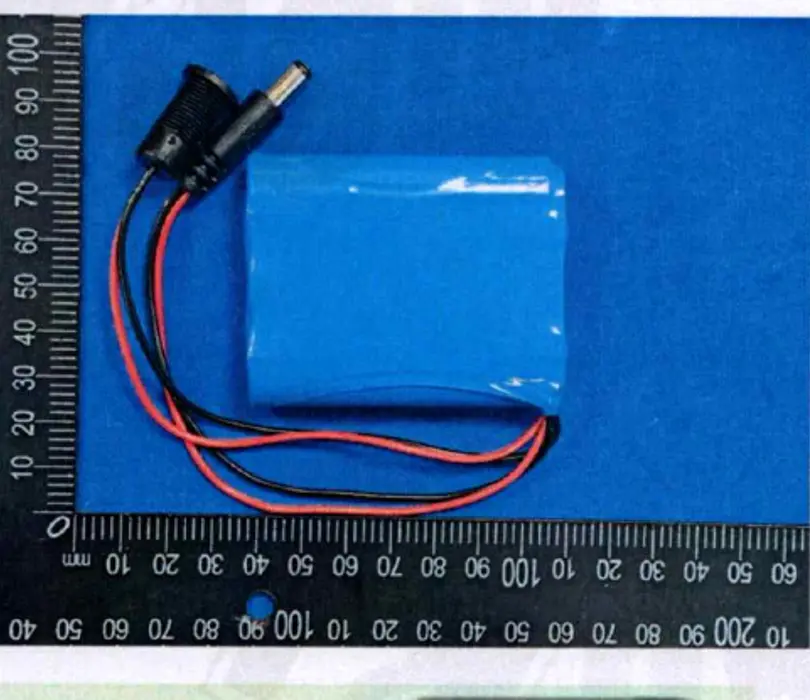

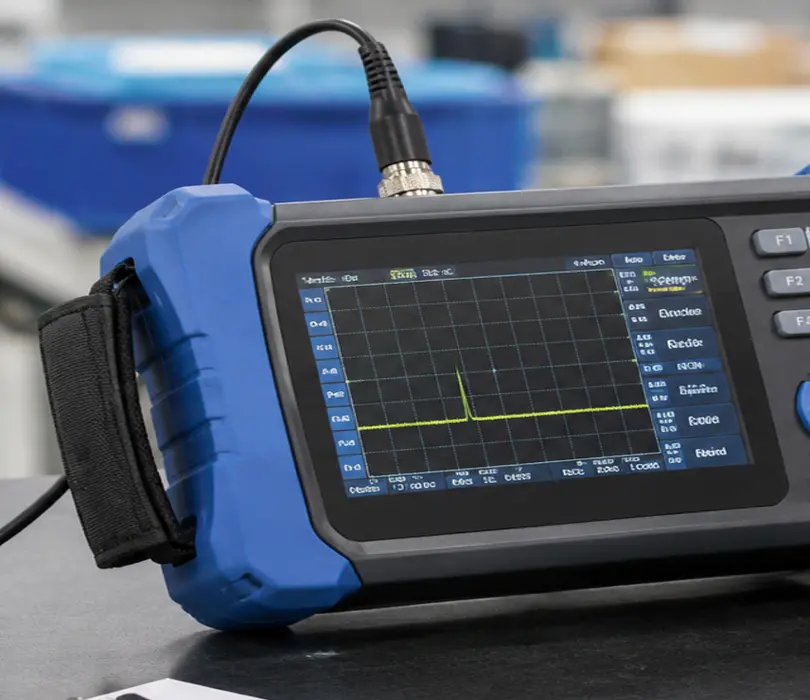

Hình ảnh ứng dụng minh họa hướng sử dụng gói 18650 nhỏ gọn cho thiết bị cầm tay. Hình ảnh mẫu được kiểm tra hiển thị dạng gói tham chiếu, cách sắp xếp dây dẫn và đầu nối được sử dụng trong các tệp kiểm tra hỗ trợ.

Tài liệu tham khảo bao bì đã được thử nghiệm

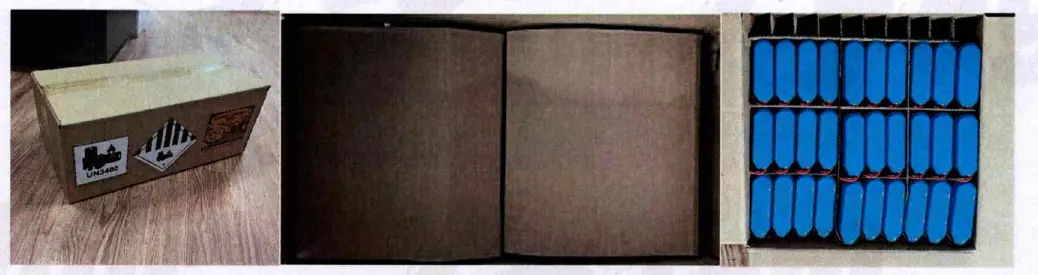

Tài liệu tham khảo bao bì đã được thử nghiệm cho cấu hình vận chuyển được ghi lại.

Tài liệu kiểm tra & vận chuyển

Gói 33,3Wh đã thử nghiệm được hỗ trợ bởi các tệp vận chuyển và thử nghiệm chính xác được xem trước bên dưới. Tài liệu đầy đủ có thể được cung cấp để xem xét dự án hoặc xác nhận đơn hàng.

Khả năng áp dụng tài liệu: những hồ sơ này áp dụng cho cấu hình đã thử nghiệm và các điều kiện vận chuyển/đóng gói được ghi lại. Khả năng áp dụng phải được xác nhận lại nếu cấu hình pin hoặc lô hàng thay đổi.

Câu hỏi thường gặp nhanh

Đây có phải là pin 12V không?

Nó là gói lithium-ion ba dòng danh nghĩa 11,1V. Cấu hình được thử nghiệm liệt kê điện áp sạc giới hạn 12,6V và mức cắt phóng điện 9,0V.

Xếp hạng 3A có nghĩa là gì?

Cấu hình được thử nghiệm liệt kê 3000mA là dòng sạc liên tục tối đa và 3000mA là dòng phóng điện liên tục tối đa. Không có giá trị dòng điện đỉnh cao hơn được yêu cầu ở đây.

Đầu nối và cáp có thể thay đổi được không?

Đối với bộ pin tùy chỉnh, loại đầu nối, cực tính, chiều dài cáp và hướng thoát phải được xác nhận đối với thiết bị cuối cùng.

Những tài liệu nào có sẵn?

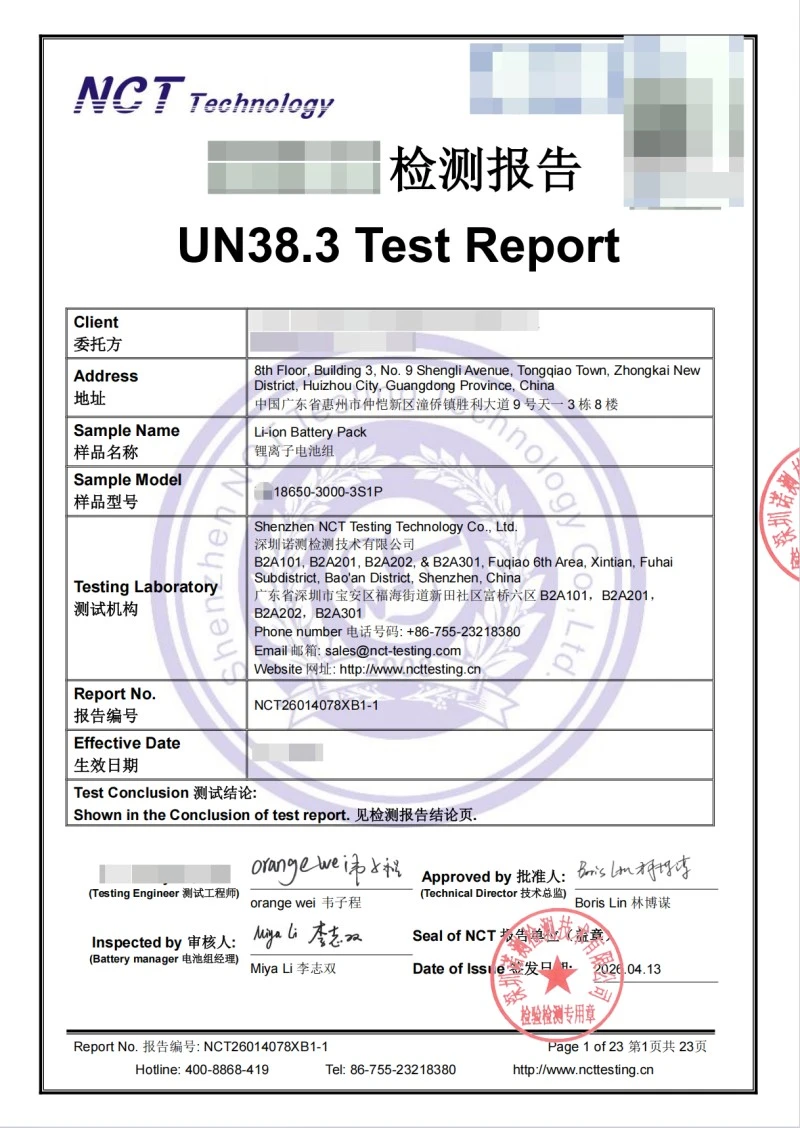

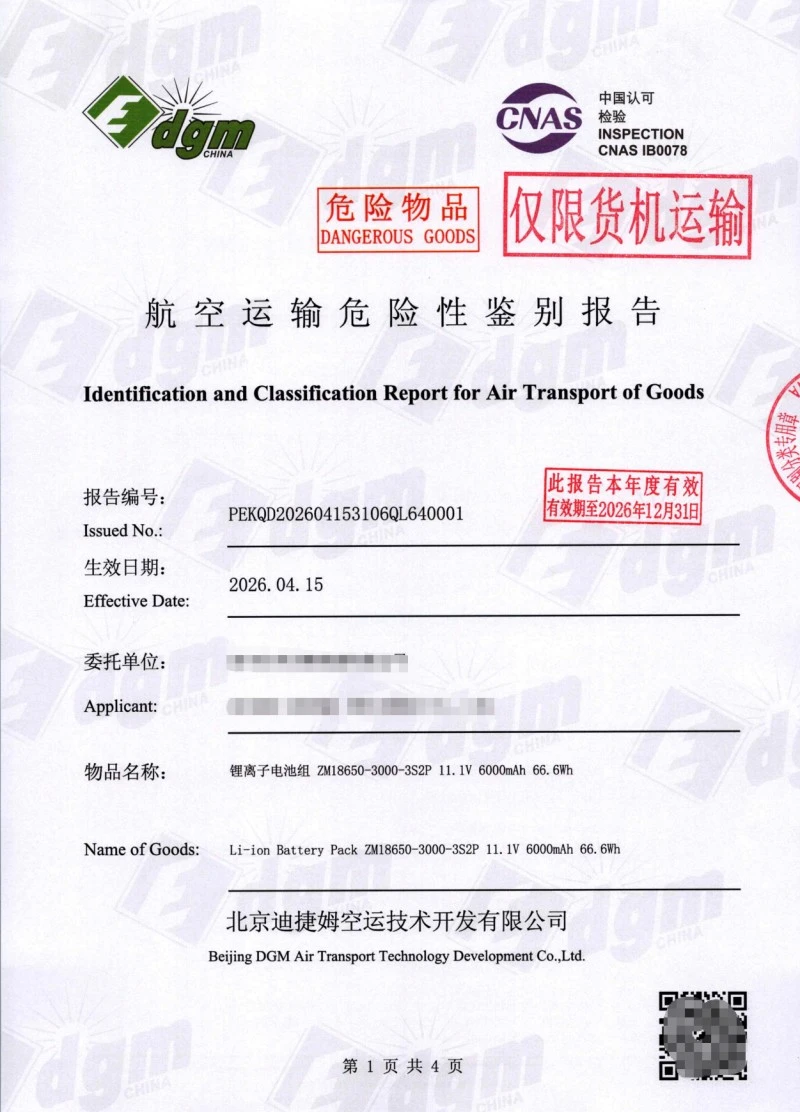

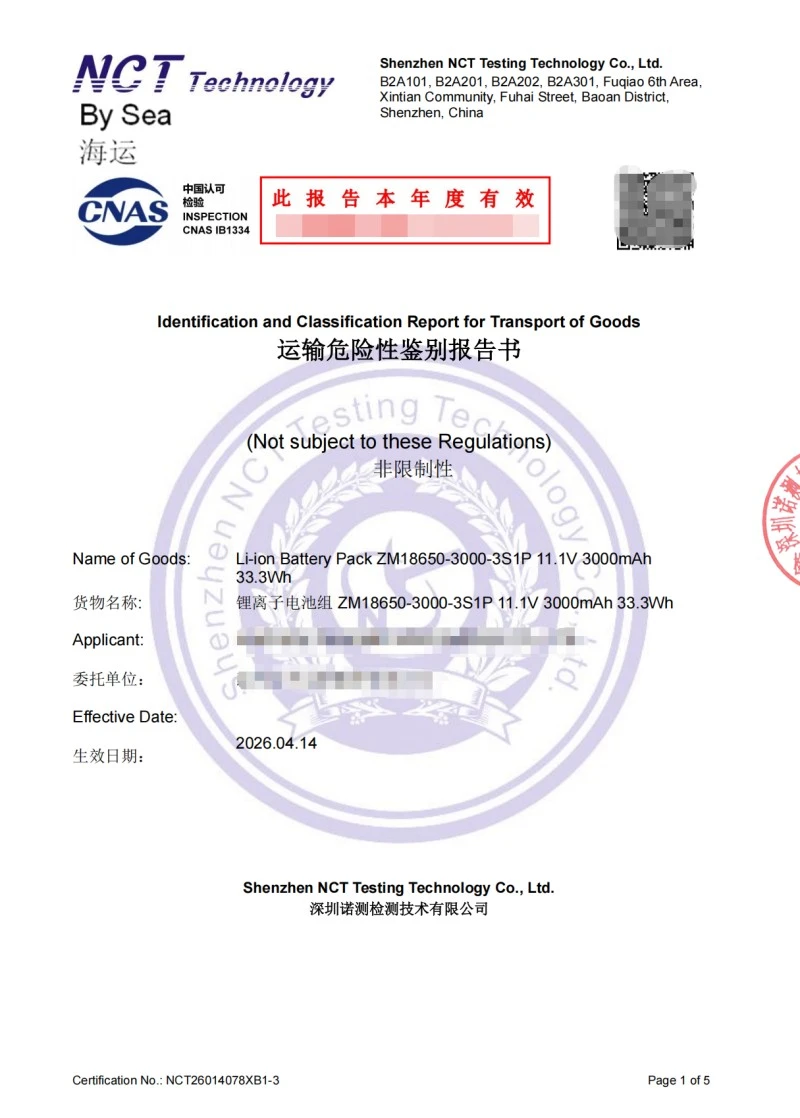

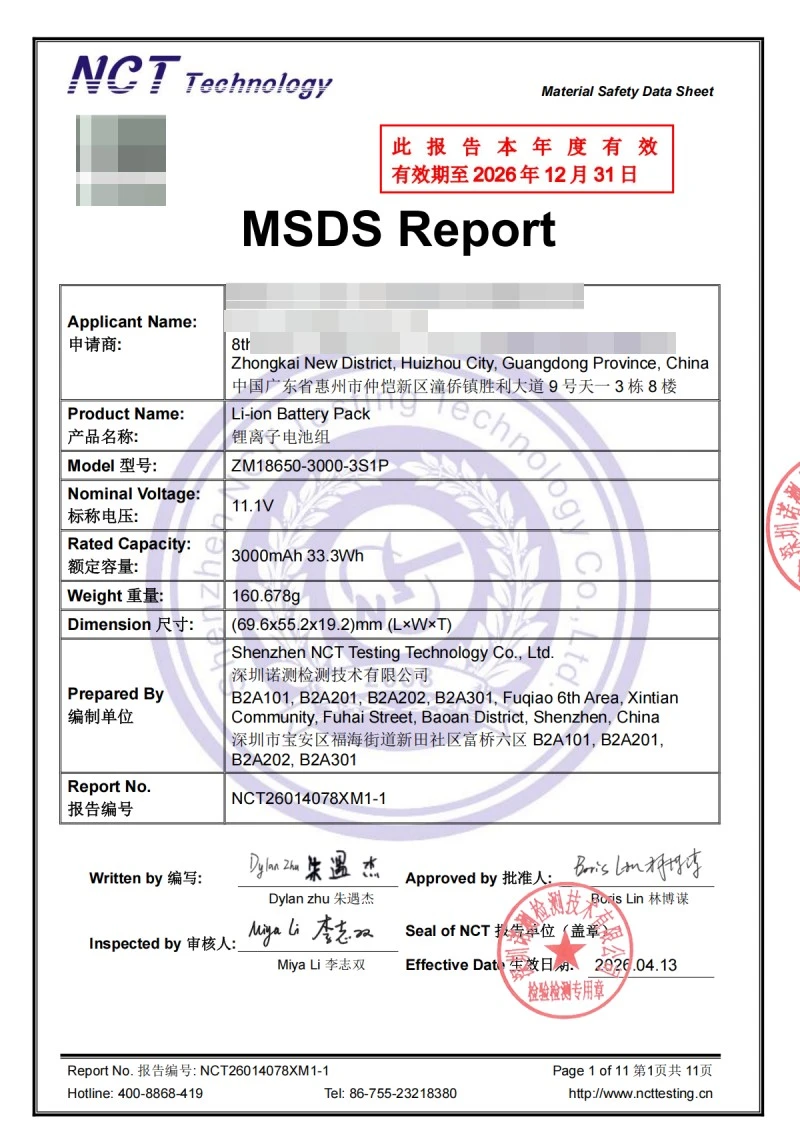

Các hồ sơ kiểm tra UN38.3, MSDS, vận tải biển, vận tải hàng không và đóng gói đều có sẵn cho cấu hình Bộ pin 11.1V 3000mAh đã thử nghiệm.

Khi nào phiên bản 6000mAh phù hợp hơn?

Chọn cấu hình 3S2P 6000mAh khi thời gian chạy dài hơn, năng lượng 66,6Wh và dòng xả liên tục lên đến 6A quan trọng hơn kích thước và khối lượng pin tối thiểu và thiết bị có thể chấp nhận gói 110,6 × 67,7 × 19,2 mm lớn hơn.

Thông tin cần xác nhận trước khi tích hợp cuối cùng

· Thiết bị/ứng dụng và điện áp hoạt động

· Dòng điện bình thường và dòng khởi động/dòng điện tạm thời

· Thời gian chạy bắt buộc

· Dung lượng pin sẵn có và giới hạn trọng lượng

· Đầu ra của bộ sạc và phương thức sạc

· Hình ảnh/loại đầu nối, cực tính và chiều dài cáp
