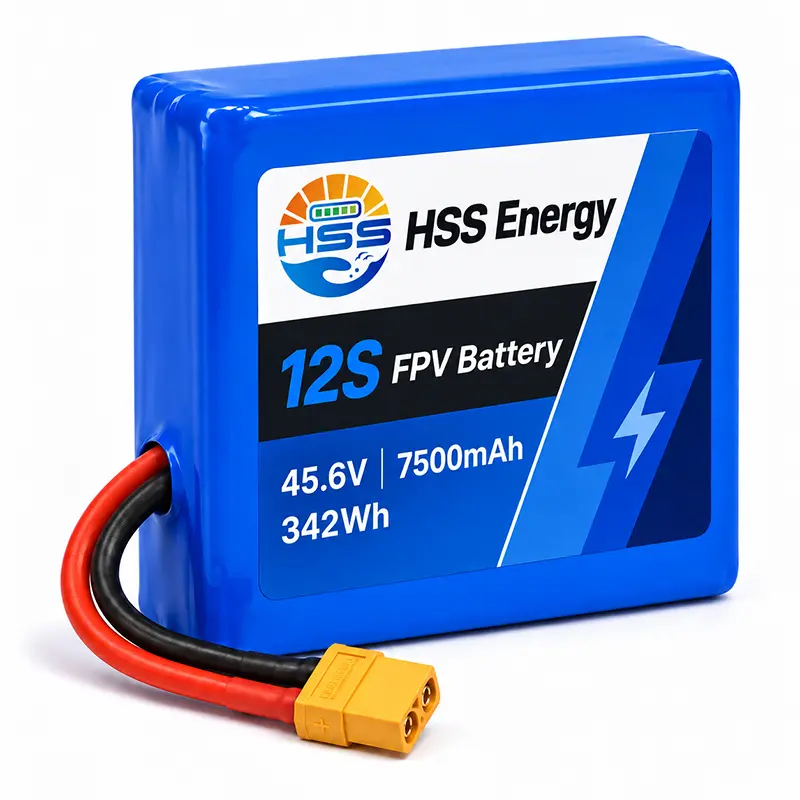

Thông số kỹ thuật đặt hàng Pin FPV HSS Energy 12S 7500mAh được phát triển dựa trên khung máy bay FPV dự định. Đánh giá toàn bộ dải điện áp hoạt động dựa trên thiết bị điện tử của chuyến bay, không chỉ tính theo chuỗi. Các phần bên dưới tách biệt các chi tiết về nhiệm vụ điện, lắp đặt cơ khí và kết nối để xem xét cấu hình.
|
tham số |
Đặc điểm kỹ thuật |
|
Người mẫu |
12S 45.6V 7.5Ah |
|
Mô hình tế bào |
10843125-7500mAh |
|
Dòng/công suất |
12S / 7,5Ah (7500mAh) |
|
Điện áp / năng lượng danh định |
45,6V / 342Wh |
|
Đánh giá xả liên tục |
25C / 187,5A |
|
Đánh giá xả đỉnh |
50C / 375A, trong 2 giây |
|
Dòng sạc tối đa |
7,5A (1C) |
|
Điện áp cắt sạc |
52,2V |
|
Điện áp cắt xả |
36.0V |
|
Tham khảo vòng đời |
500 chu kỳ; điều kiện thử nghiệm và tiêu chí lưu giữ phải được thỏa thuận |
|
Nhiệt độ bảo quản |
−20 đến 35°C |
|
Phạm vi nhiệt độ sạc |
−10 đến 45°C; cần có thủ tục tính phí được phê duyệt |
|
Phạm vi nhiệt độ xả |
−20 đến 60°C |
|
Độ ẩm bảo quản |
<75% RH |
|
Trọng lượng gói |
Khoảng 1680g |
Để lắp đặt pin FPV 25C, hãy sử dụng xếp hạng liên tục cho nhu cầu duy trì; xếp hạng 50C chỉ áp dụng cho mức cao nhất tối đa hai giây. Việc lắp ráp hoàn thiện phải được đánh giá bằng hệ thống dây điện và đầu nối đã chọn theo đặc tính tải và nhiệt độ dự định.
Việc sạc phải nằm trong giới hạn điện áp và dòng điện ở trên. Dưới 0°C, chỉ sử dụng quy trình sạc ở nhiệt độ thấp đã được xác nhận với biện pháp bảo vệ thích hợp. Đánh giá vòng đời cần xác định độ sâu xả và tiêu chí công suất duy trì.

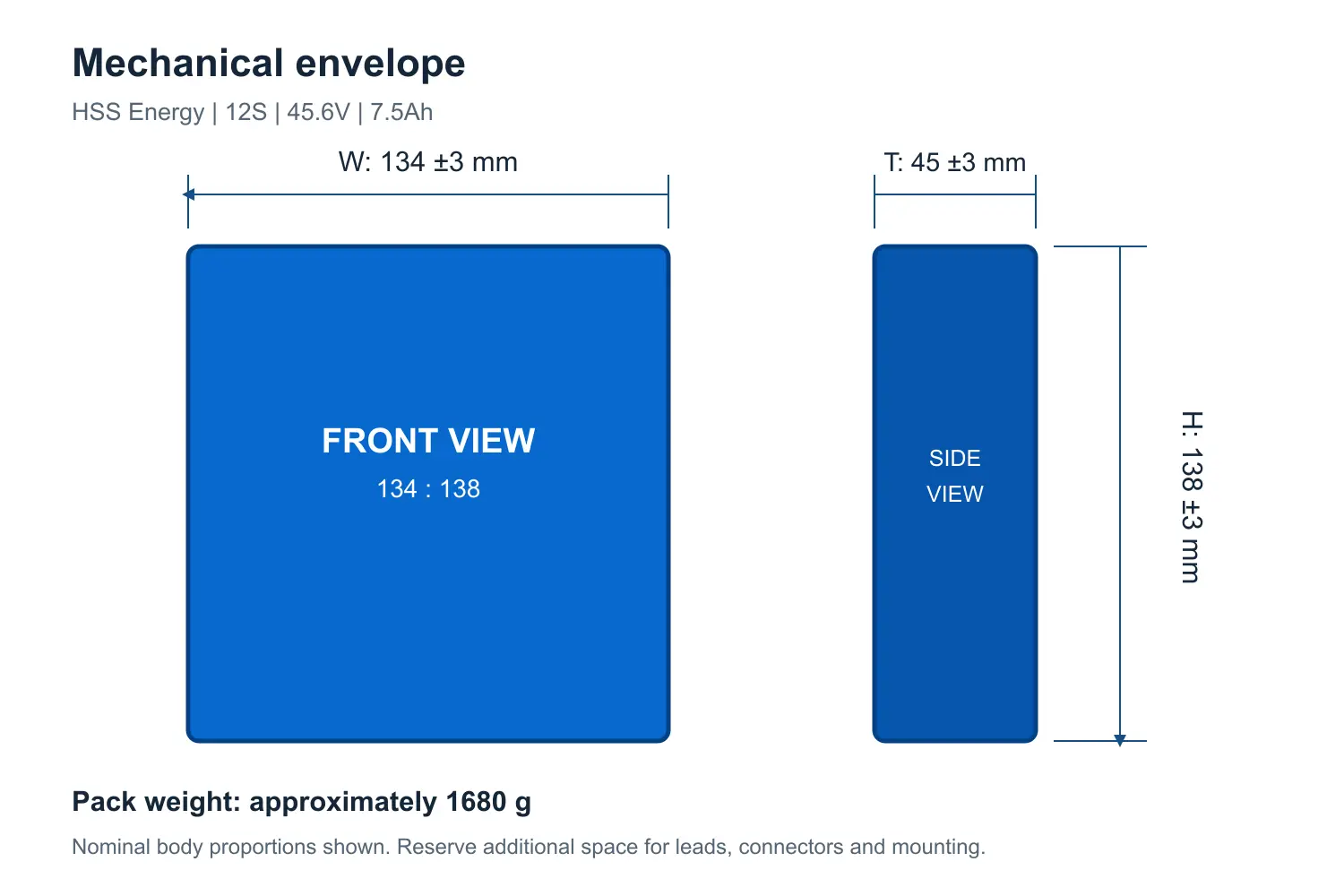

Hình minh họa kích thước thân máy • Cho phép thêm khoảng trống cho cáp và lắp đặt.
|
Mục cơ khí/giao diện |
Cấu hình |
|
Kích thước cơ thể (W × T × H) |
134×45×138mm; mỗi kích thước ±3mm |
|
Tùy chọn dây dẫn điện |
10AWG, 100mm |
|
Tùy chọn đầu nối nguồn |
XT90S |
|
Tùy chọn khai thác cân bằng |
22AWG, 100mm |
|
Tùy chọn đầu nối cân bằng được liệt kê |
XH-7P (B0–B6); hoàn thành sơ đồ chân 12S được xác định cho mỗi đơn hàng |
Dành khoảng trống xung quanh pin FPV 7,5Ah này để có dung sai về kích thước, uốn cong và tháo cáp. Kích thước thân máy không bao gồm khoảng hở làm việc cần thiết để kẹp các đầu nối. Bao gồm khối lượng gói hàng khoảng 1,68kg khi chọn dây đai giữ và kiểm tra độ cân bằng của máy bay.

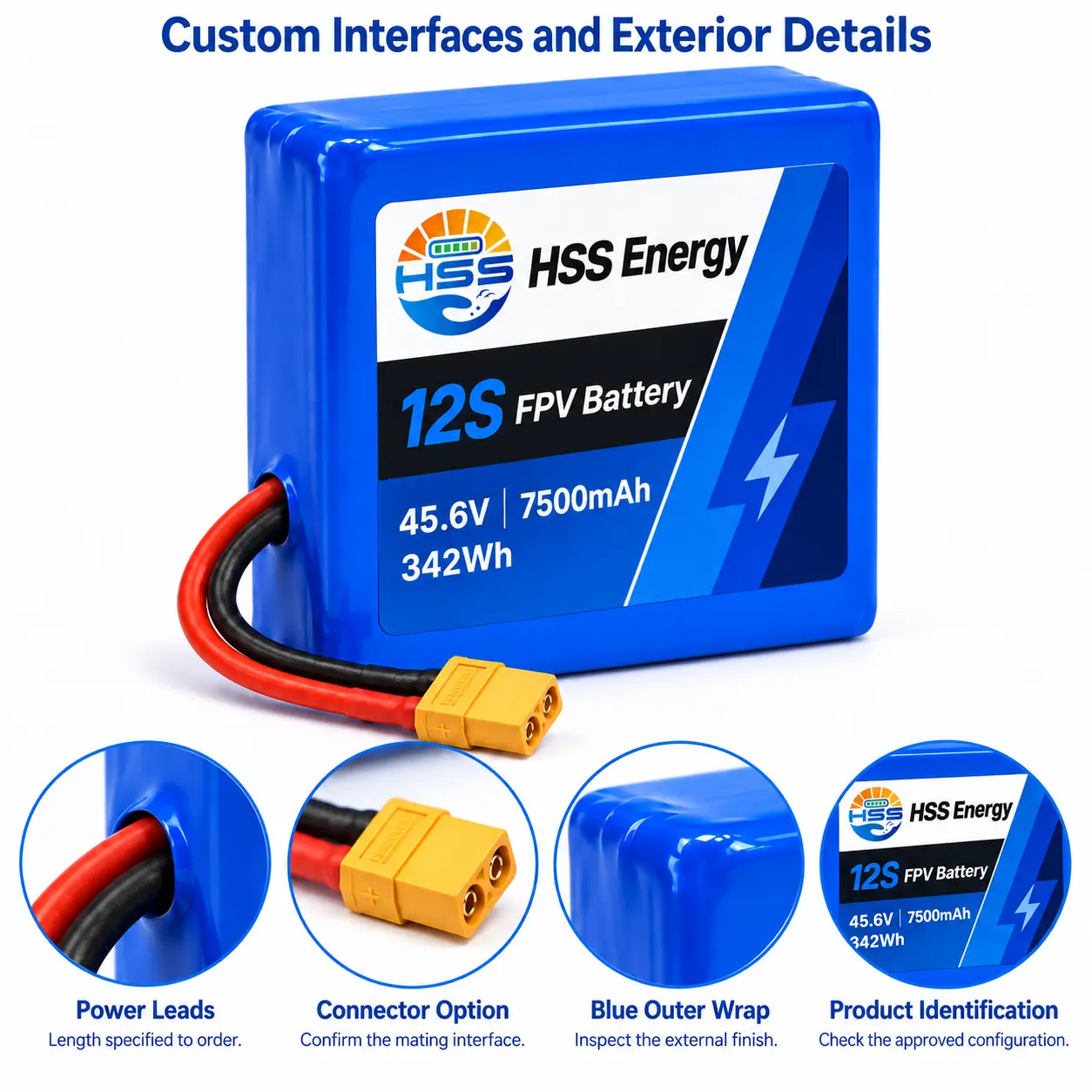

Minh họa chi tiết • Các thành phần được hiển thị thể hiện các tùy chọn có thể cấu hình.
Đối với pin 12S 7500mAh này, bản vẽ giao diện xác định kích thước và chiều dài dây dẫn, loại đầu nối, cực tính và vị trí đầu ra của cáp. Chỉ định cấu trúc liên kết và sơ đồ chân của bộ dây cân bằng 12S hoàn chỉnh dọc theo đầu nối chính. Mục XH-7P trong bảng là một tùy chọn, không phải là sơ đồ nối dây hoàn chỉnh. Kết nối hoàn thiện phải phù hợp với máy bay và bộ sạc.

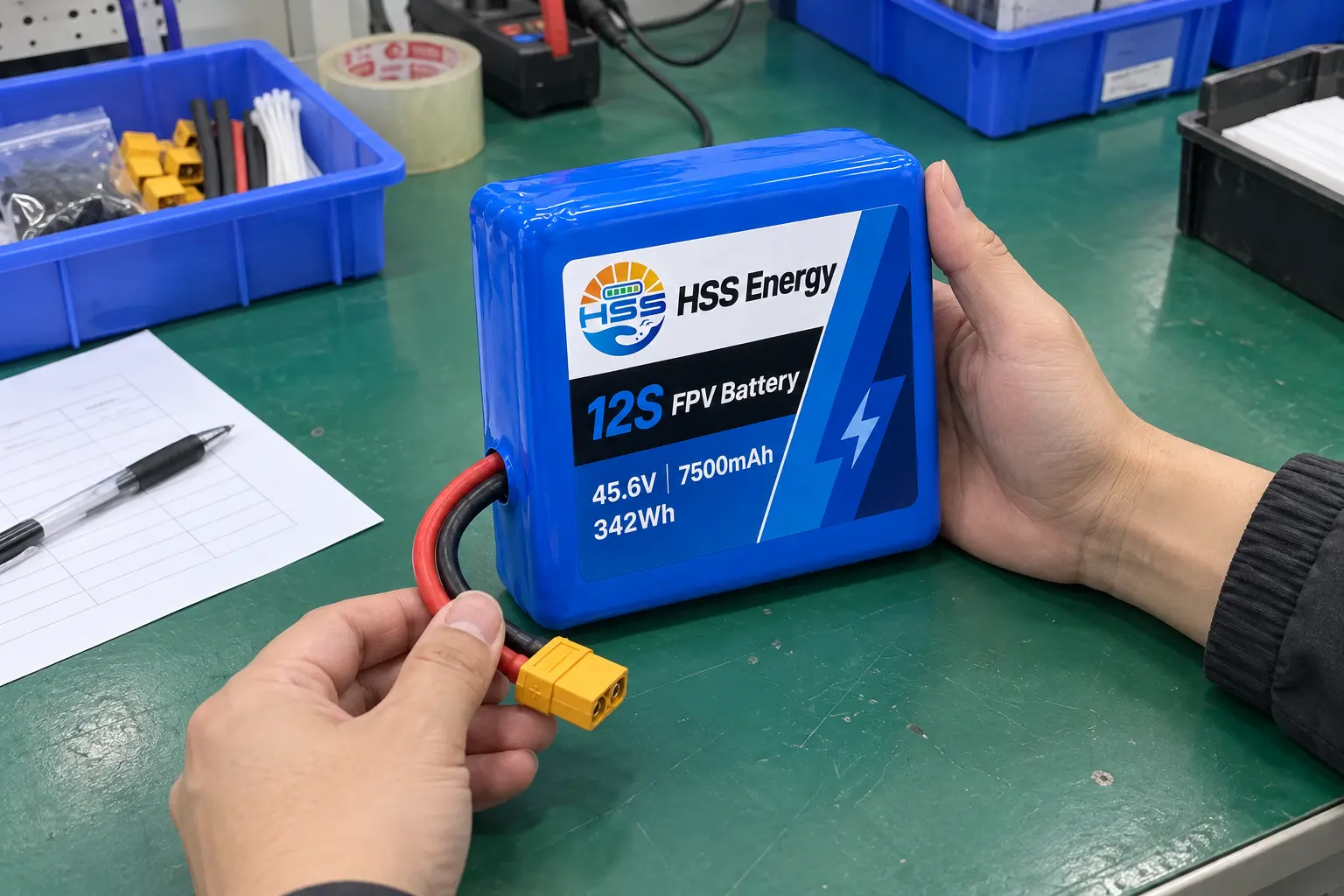

Minh họa quy trình • Cách nhiệt đầu cáp và hoàn thiện bên ngoài.
Đối với Pin FPV HSS Energy 12S 7500mAh, việc kiểm tra hoàn thiện sẽ giải quyết các cạnh bọc và lớp cách điện ở đầu ra cáp. Gói vẫn được hỗ trợ trong khi các khu vực này được kiểm tra; các khách hàng tiềm năng không phải là điểm nâng.

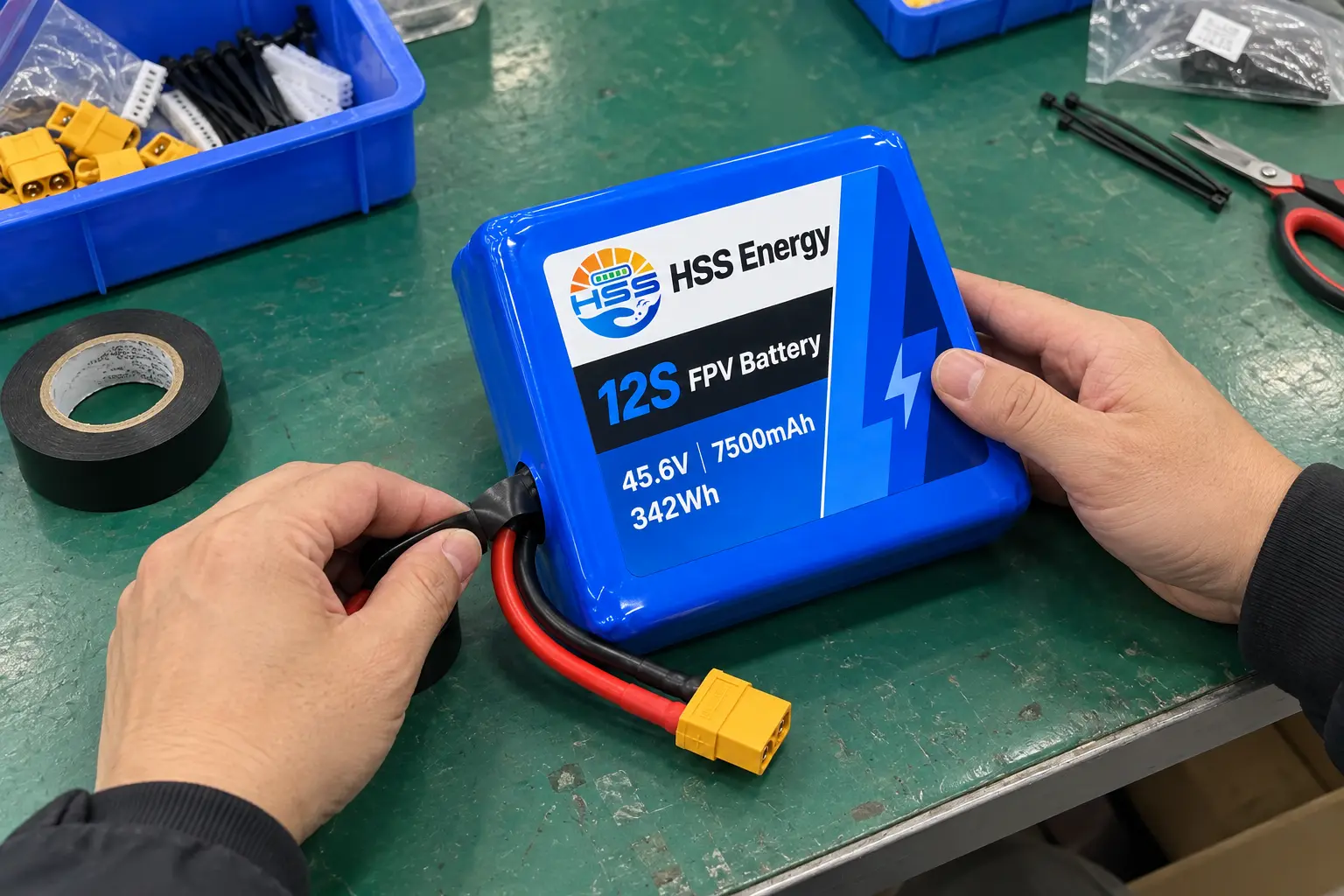

Minh họa quy trình • Kiểm tra bên ngoài và đầu nối thành phẩm.
Kiểm tra lần cuối sẽ so sánh nhãn với mẫu đã được phê duyệt và kiểm tra xem lớp bọc có bị hư hỏng, mép nhãn bị lỏng và các khuyết tật của vỏ đầu nối hay không. Ghi lại bất kỳ sự khác biệt nào so với đơn vị hoặc lô trước khi đóng gói.

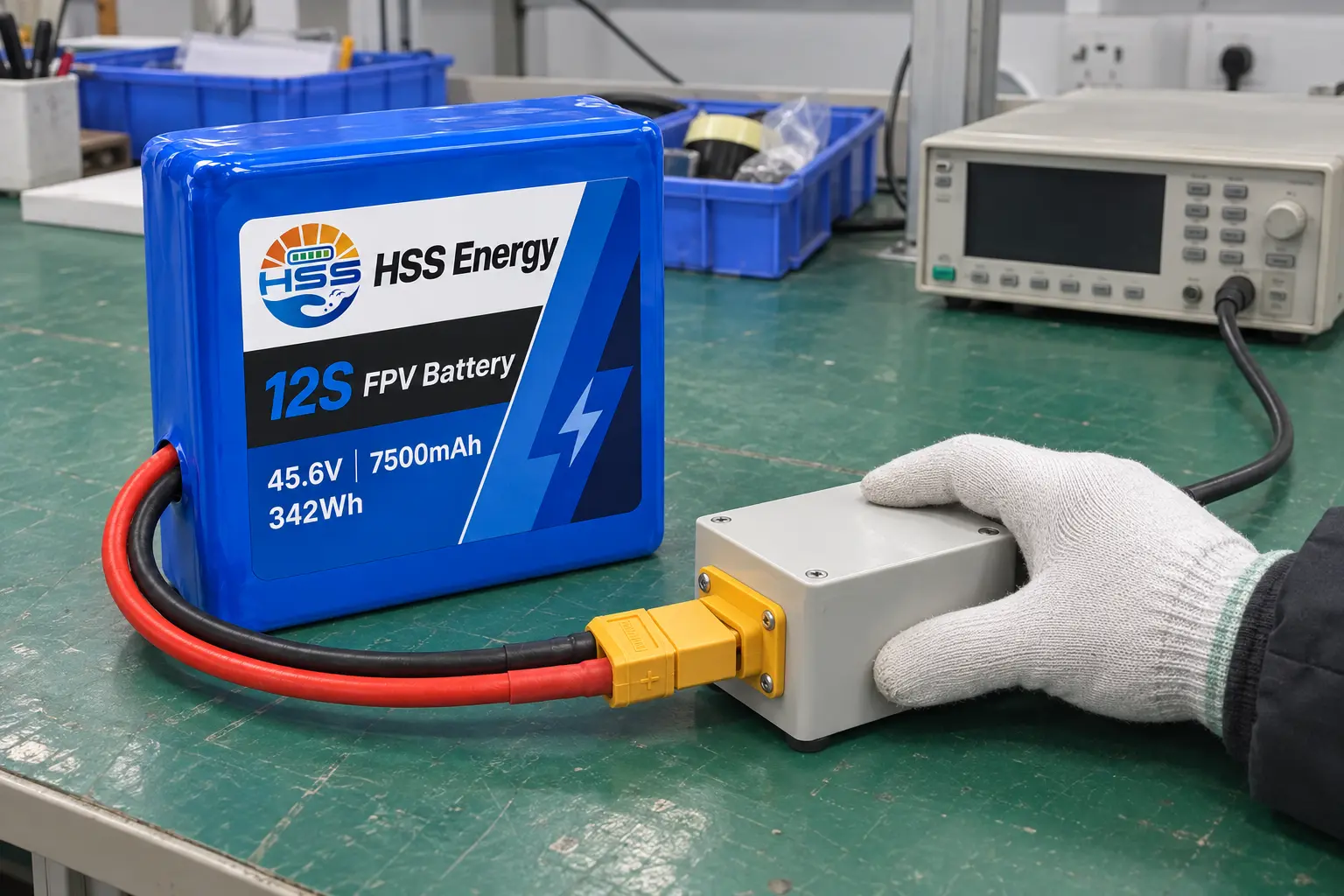

Minh họa quy trình • Gói được kết nối với thiết bị kiểm tra điện.
Đánh giá về điện của pin FPV 45,6V này bắt đầu bằng việc kiểm tra cực tính và điện áp tại một thiết bị cố định cách điện. Kiểm tra công suất và tải yêu cầu giới hạn dòng điện, nhiệt độ và giới hạn dừng được xác định. Mối nối được minh họa không đại diện cho thử nghiệm phóng điện với dòng điện cao.

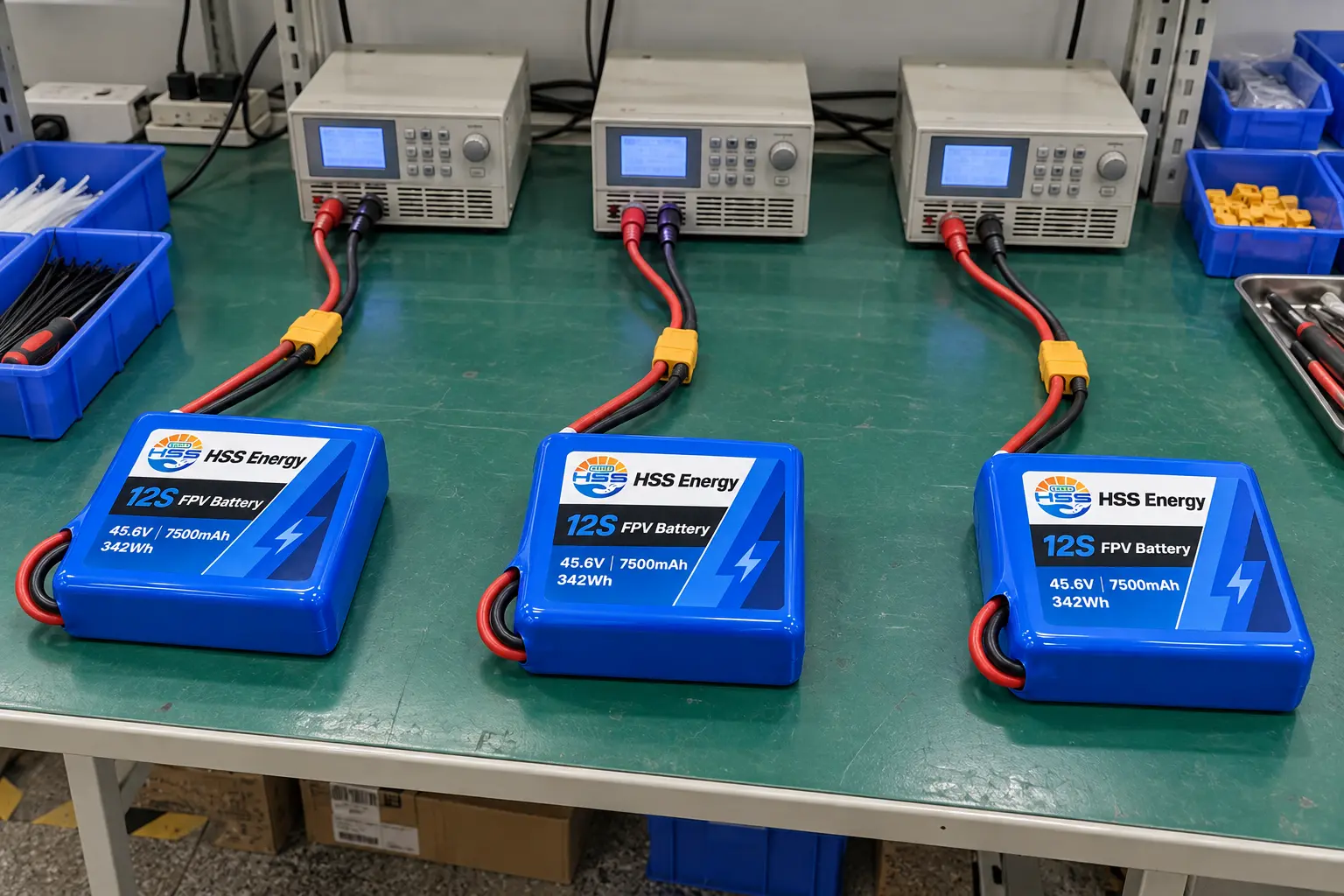

Minh họa quy trình • Các gói được kết nối với các kênh đánh giá lão hóa riêng biệt.
Hình minh họa cũ hiển thị các kênh được kết nối riêng biệt với khoảng cách giữa các gói. Kế hoạch đánh giá đặt ra trình tự vận hành, thời gian và giới hạn chấp nhận, cùng với việc theo dõi sự thay đổi điện áp, nhiệt độ và những bất thường có thể nhìn thấy được. Việc sạc cũng yêu cầu giao diện cân được phê duyệt.

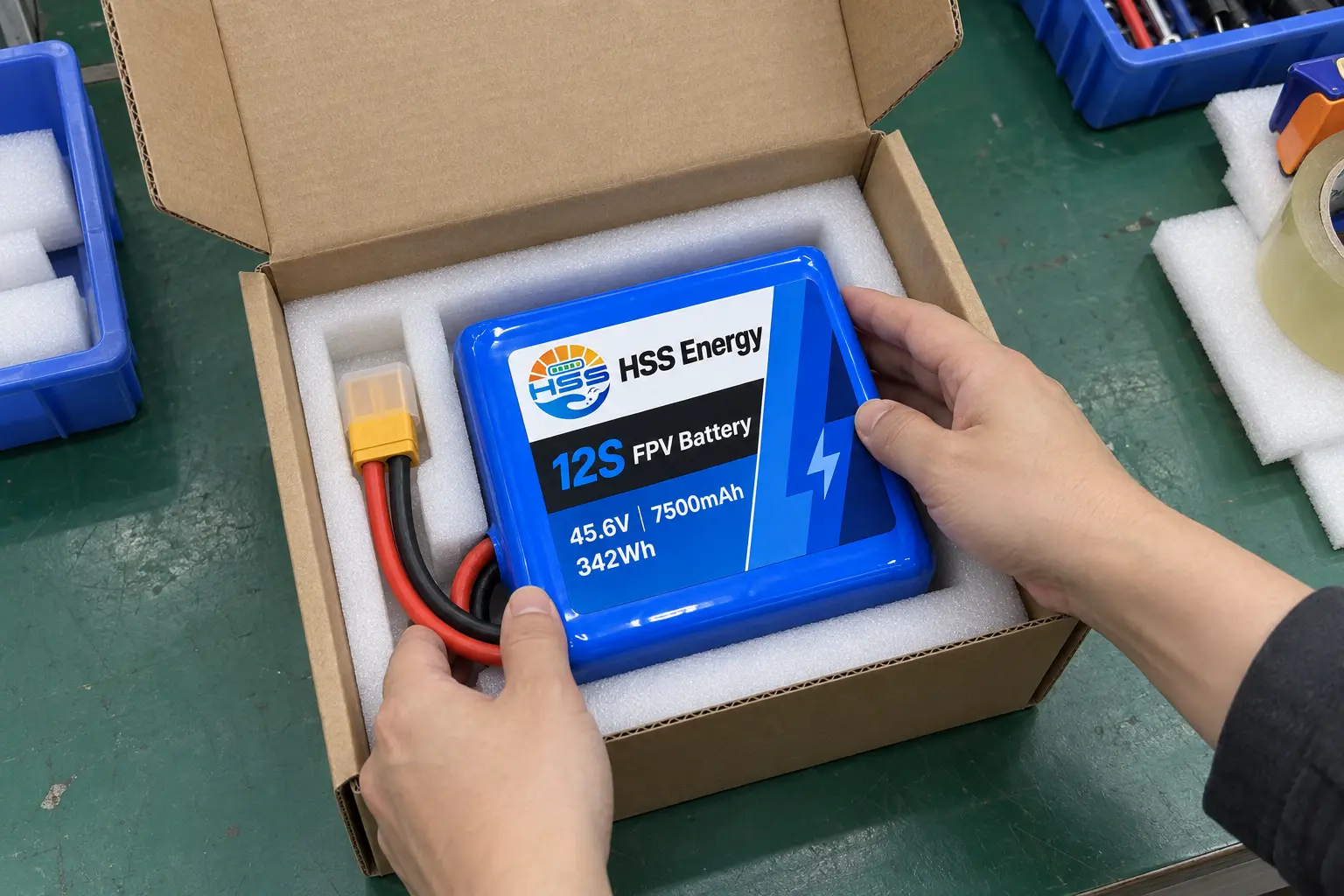

Hình minh họa bao bì • Lớp đệm và bảo vệ đầu nối có thể được cấu hình theo yêu cầu của khách hàng.
Pin FPV 12S được minh họa nằm trong một hốc xốp với đầu nối được bảo vệ và các dây dẫn của pin không bị nén. Vật liệu đóng gói, hạn chế và nhận dạng thùng carton được chỉ định cho mỗi đơn hàng; sự sắp xếp trong hình là một ví dụ.
Không. Khối lượng máy bay, hiệu suất đẩy, tải trọng và đường bay ảnh hưởng đến độ bền sử dụng được. Đánh giá gói hàng trên máy bay dự định có mức dự trữ chuyến bay thích hợp.
Chỉ khi cấu hình sạc, cài đặt ngắt và sơ đồ chân cân bằng hoàn chỉnh của nó phù hợp với gói này. Chỉ số lượng bộ truyện là không đủ; tham khảo các phần đặc điểm kỹ thuật điện và giao diện.
Tài liệu phải xác định gói đã hoàn thiện hoặc bao gồm rõ ràng cấu hình của nó. Bản thân báo cáo cấp độ tế bào không thiết lập mức độ bao phủ của gói thành phẩm.
Đối với đơn đặt hàng Pin FPV HSS Energy 12S 7500mAh, hãy cung cấp mẫu khung máy bay, hồ sơ tải và bản vẽ lắp đặt. Những đầu vào này thiết lập cấu hình và tiêu chí chấp nhận trước khi phê duyệt mẫu.
