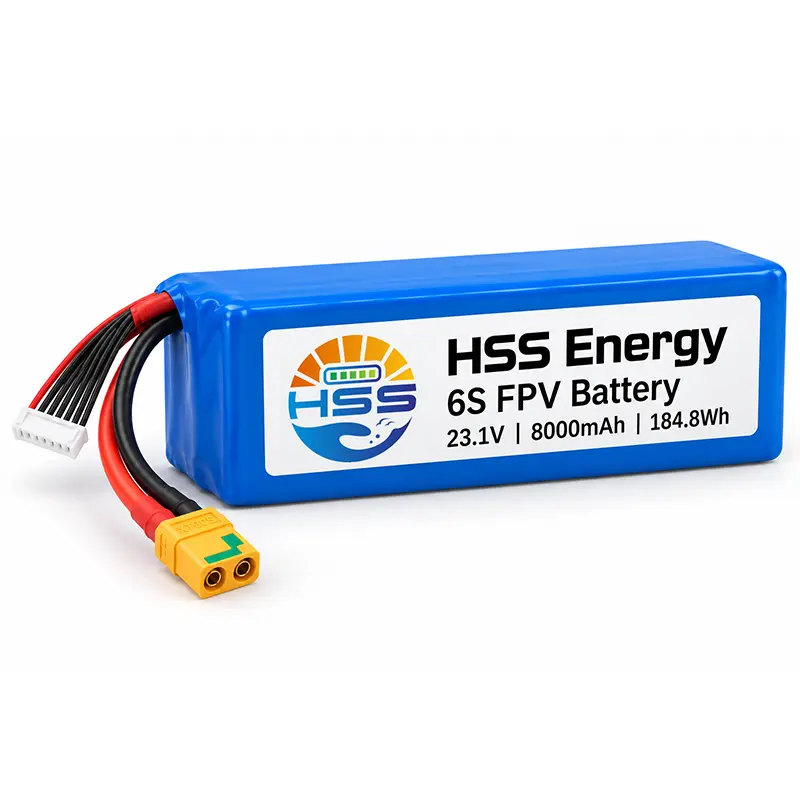

Pin FPV 6S 8000mAh

Quá trình tích hợp bắt đầu khi sạc đầy

Thông số đặt hàng của Pin FPV HSS Energy 6S 8000mAh bắt đầu bằng hệ thống điện của máy bay. Model này kết hợp công suất 8Ah với điểm cuối sạc 26,4V. Kiểm tra khả năng tương thích của thiết bị điện tử khi sạc đầy và dành không gian vật lý cho thân máy dài trước khi chọn cách bố trí kết nối.

Ngân sách năng lượng cho chuyến bay theo kế hoạch

Sử dụng năng lượng danh nghĩa 184,8Wh của bộ pin FPV 8000mAh này làm nguồn đầu vào cho ngân sách năng lượng của máy bay. Chỉ riêng năng lực không thể quyết định thời gian bay: khối lượng máy bay, khả năng cơ động và dự trữ hạ cánh ảnh hưởng đến năng lượng sẵn có cho sứ mệnh. So sánh nhật ký chuyến bay đại diện với dự trữ theo kế hoạch trước khi đặt thời lượng phiên.

Đặc điểm kỹ thuật điện

Khả năng tương thích điện áp máy bay

Pin FPV 23,1V phải phù hợp với phạm vi nguồn điện được phép của mọi thiết bị được kết nối, bao gồm bộ điều khiển động cơ và thiết bị điện tử phụ trợ. Bản thân nhãn 6S không xác nhận khả năng tương thích với điểm cuối trên 26,4V. Tính đến các quá độ vận hành khi người thiết kế hệ thống thiết lập biên điện áp.

Giới hạn nhiệt độ và bảo quản

Phạm vi sạc ở nhiệt độ thấp được liệt kê yêu cầu quy trình sạc đã được xác thực và biện pháp bảo vệ phù hợp với gói thực tế. Nó không cho phép sạc không hạn chế dưới mức đóng băng. Sử dụng mức cắt xả làm giới hạn vận hành, không phải làm cài đặt cảnh báo máy bay hạ cánh.

Hồ sơ sạc và đạp xe được theo dõi

Việc sạc pin điện áp cao 8000mAh cần có điểm cuối phù hợp với hệ thống di động của pin. Ở đây giới hạn gói 26,4V tương ứng với 4,4V cho mỗi nhóm chuỗi. Chọn thiết bị hỗ trợ rõ ràng điểm cuối này và cấu hình gói; không chọn chế độ sạc chỉ vì nó được gắn nhãn 6S hoặc LiHV.

Dòng sạc tối đa 8,0A tách biệt với mức xả. Xác nhận kết nối và cực tính của cân trước khi kích hoạt cấu hình đã được phê duyệt. Phải kiểm tra cài đặt sạc và kiểm tra theo thông số kỹ thuật của đơn đặt hàng, thay vì sao chép từ kích thước gói khác.

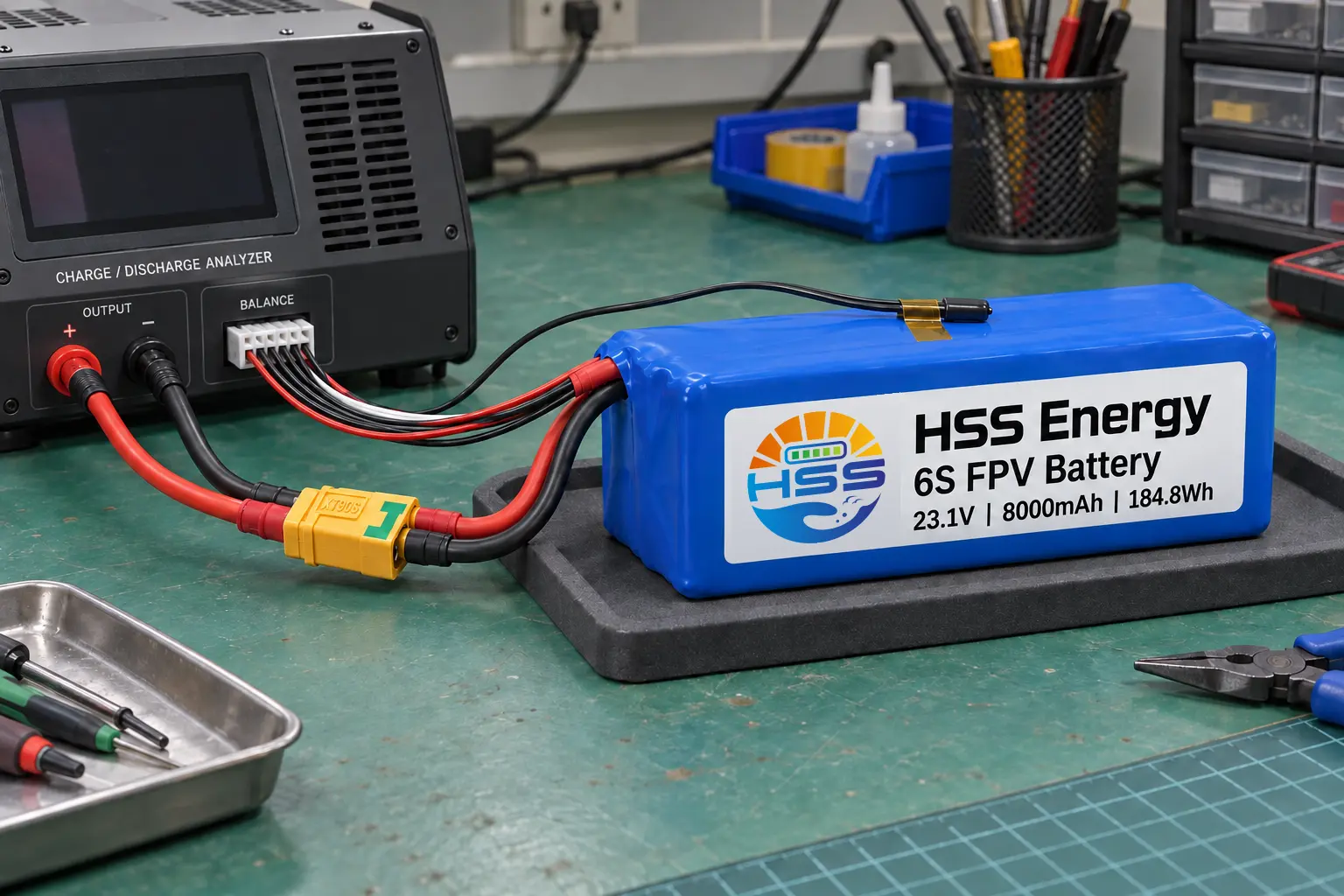

Minh họa quy trình • Thiết lập chu trình sạc và xả được kết nối

Đánh giá chu kỳ nên ghi lại những gì

Đối với Pin FPV 6S 8000mAh, việc đánh giá chu trình có ý nghĩa sẽ xác định dòng sạc và dòng xả, nhiệt độ, thời gian nghỉ và điểm cuối dung lượng được giữ lại. Ghi lại nhận dạng gói cùng với lịch sử công suất và nhiệt độ đo được. Tham chiếu 500 chu kỳ không phải là kết quả thử nghiệm được thể hiện trong hình minh họa này hoặc thời hạn bảo hành.

Mạch chính, bộ dây cân bằng và đầu dò bề mặt trong hình minh họa thể hiện cách bố trí giám sát, không ghi lại số đo.

Vỏ bọc cơ thể và sự phù hợp cơ học

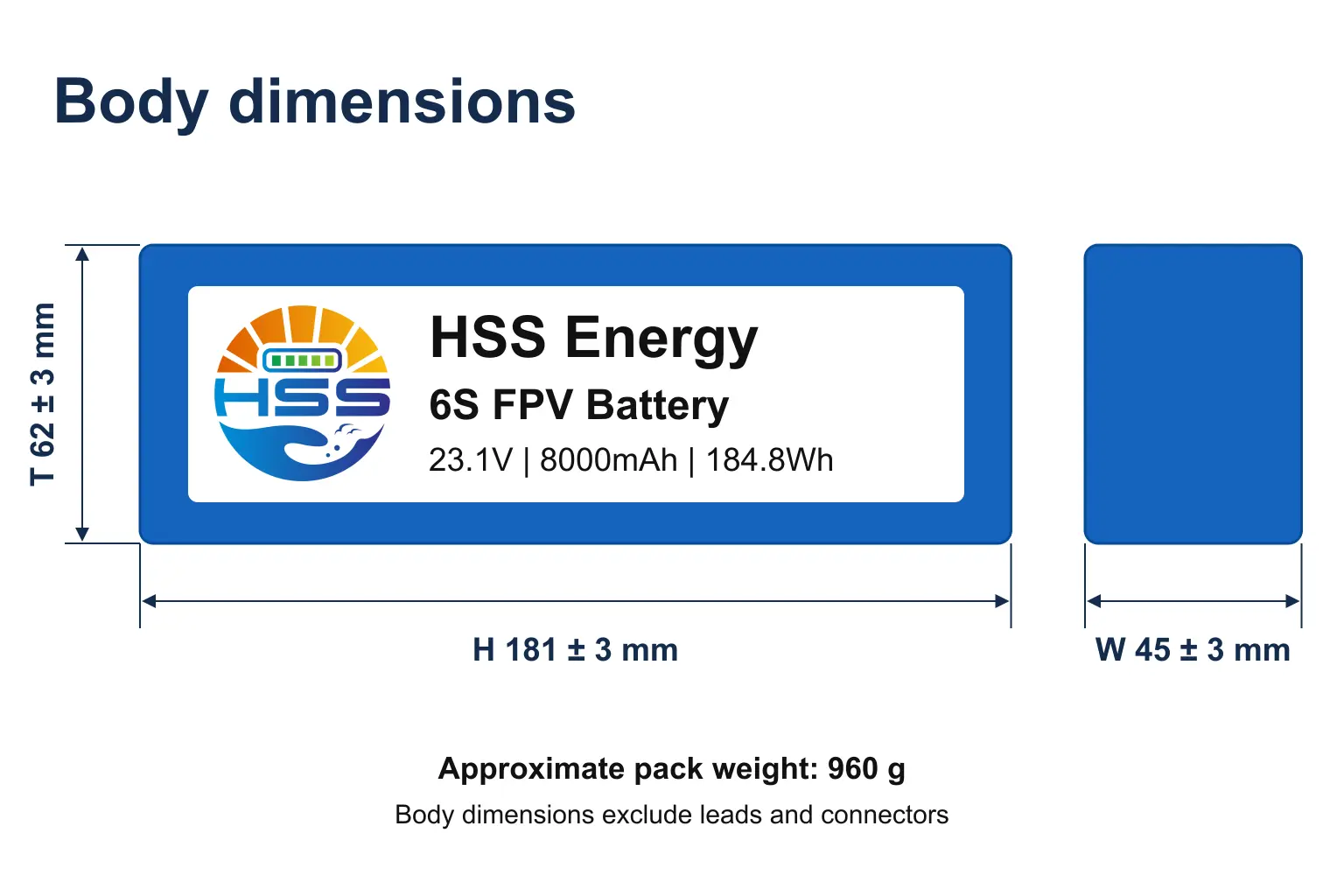

Minh họa kích thước • Trục danh nghĩa và dung sai của vật thể

Pin bán rắn 8000mAh này có thân dài được bọc màu xanh lam. Kích thước 181mm vẫn giữ ký hiệu H ngay cả khi gói được gắn theo chiều ngang. Không gian dành riêng cho dung sai, đệm và lối ra cáp; bản vẽ thân máy không bao gồm các dây dẫn và đầu nối bên ngoài.

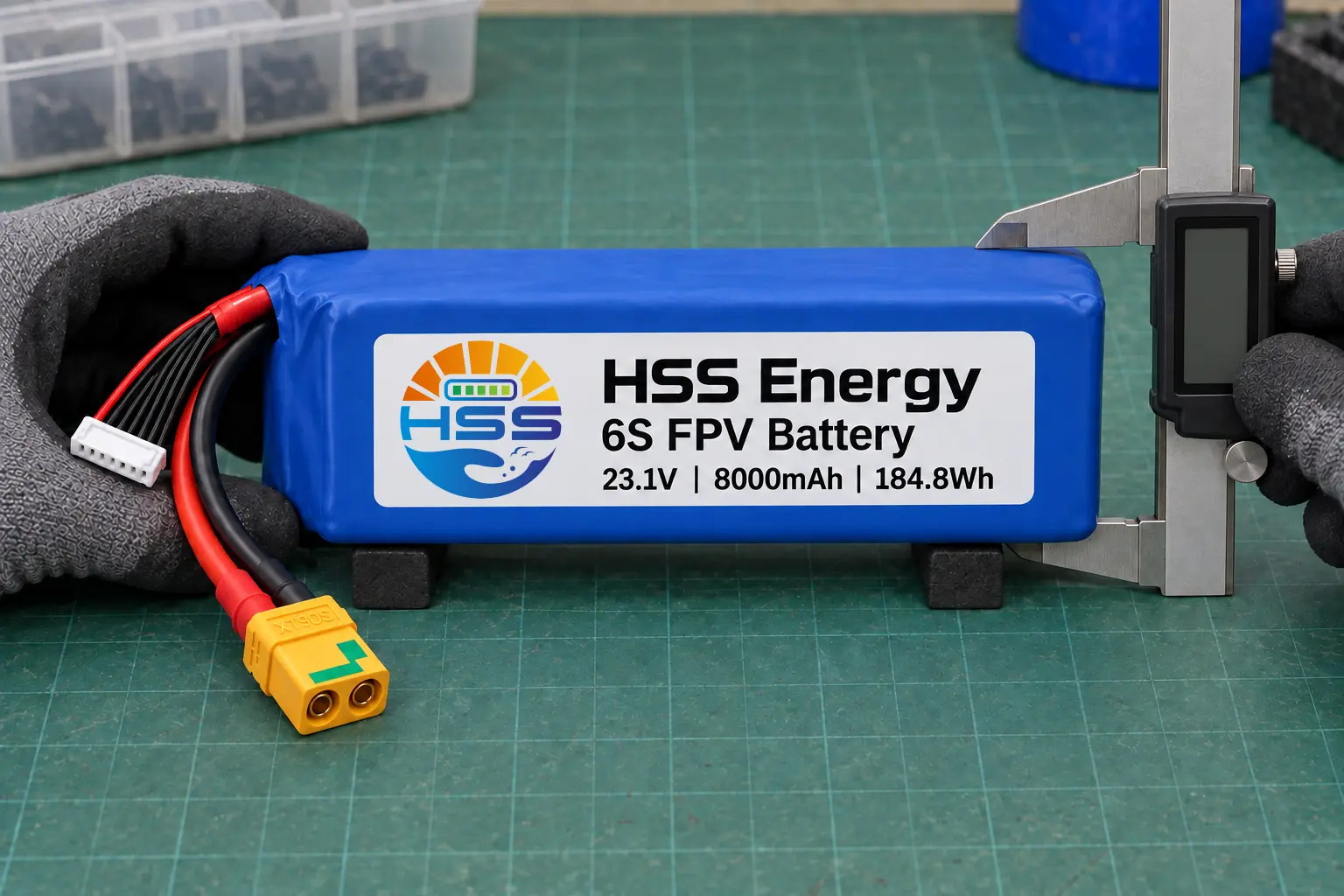

Minh họa quy trình • Kiểm tra kích thước bên ngoài

Kiểm tra thân xe đã hoàn thiện tại các điểm kiểm tra được chỉ định trên bản vẽ lắp đặt. Thiết bị cố định sẽ hạn chế gói nặng khoảng 960 g mà không làm nát lớp bọc hoặc sử dụng dây dẫn để mang trọng lượng của gói.

Nhu cầu liên tục và xung ngắn

Đánh giá pin FPV 6S 25C này theo dòng điện duy trì tách biệt với tải tăng tốc ngắn. Định mức liên tục 200A và định mức đỉnh 400A mô tả các điều kiện làm việc khác nhau. Đỉnh điểm có thể kéo dài không quá hai giây; điều này không xác định tần suất nó có thể tái diễn hoặc chứng tỏ mức tăng nhiệt độ có thể chấp nhận được trong cụm lắp đặt.

Hoàn thiện bên ngoài và nhận dạng

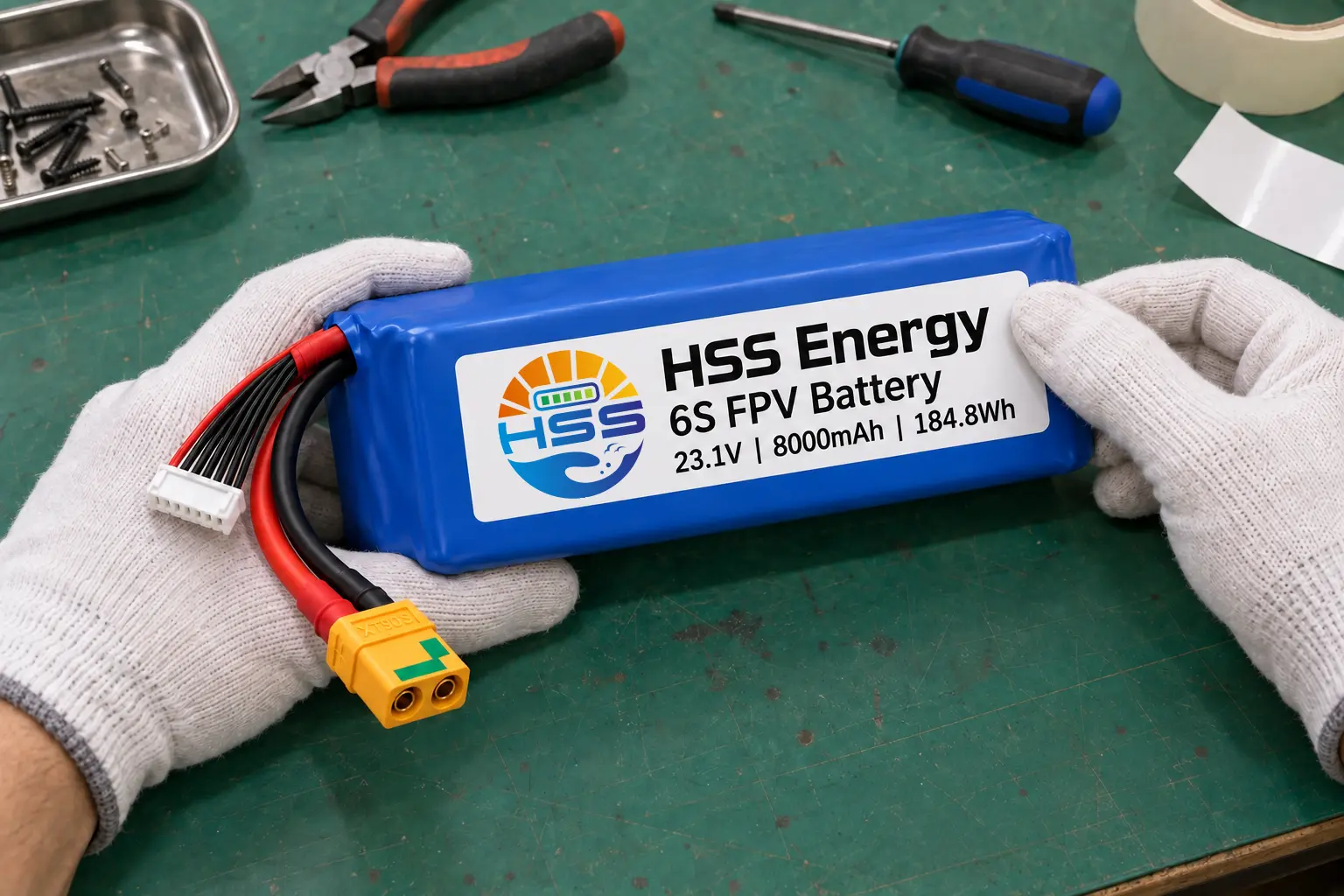

Minh họa quy trình • Dán nhãn và hoàn thiện bên ngoài

Một nhãn dễ đọc liên kết gói thành phẩm với thông số kỹ thuật về điện áp và công suất của nó. Kiểm tra bên ngoài nên tìm kiếm các cạnh nhãn bị nhấc lên, lớp cách điện bị hư hỏng hoặc lối ra cáp bị tắc nghẽn. Những kiểm tra có thể nhìn thấy này không thay thế các phép đo chấp nhận điện.

Bố trí kết nối cho đơn hàng

Chiều dài dây dẫn, kích thước cáp và đầu nối có thể được cấu hình theo yêu cầu của khách hàng. Xác minh khả năng hiện tại và mức tăng nhiệt độ cho tổ hợp đã chọn. Bản thân các bộ phận tham chiếu tùy chọn không xác nhận đường dẫn dòng điện hoàn chỉnh 200A hoặc 400A.

Đệm và đóng thùng carton

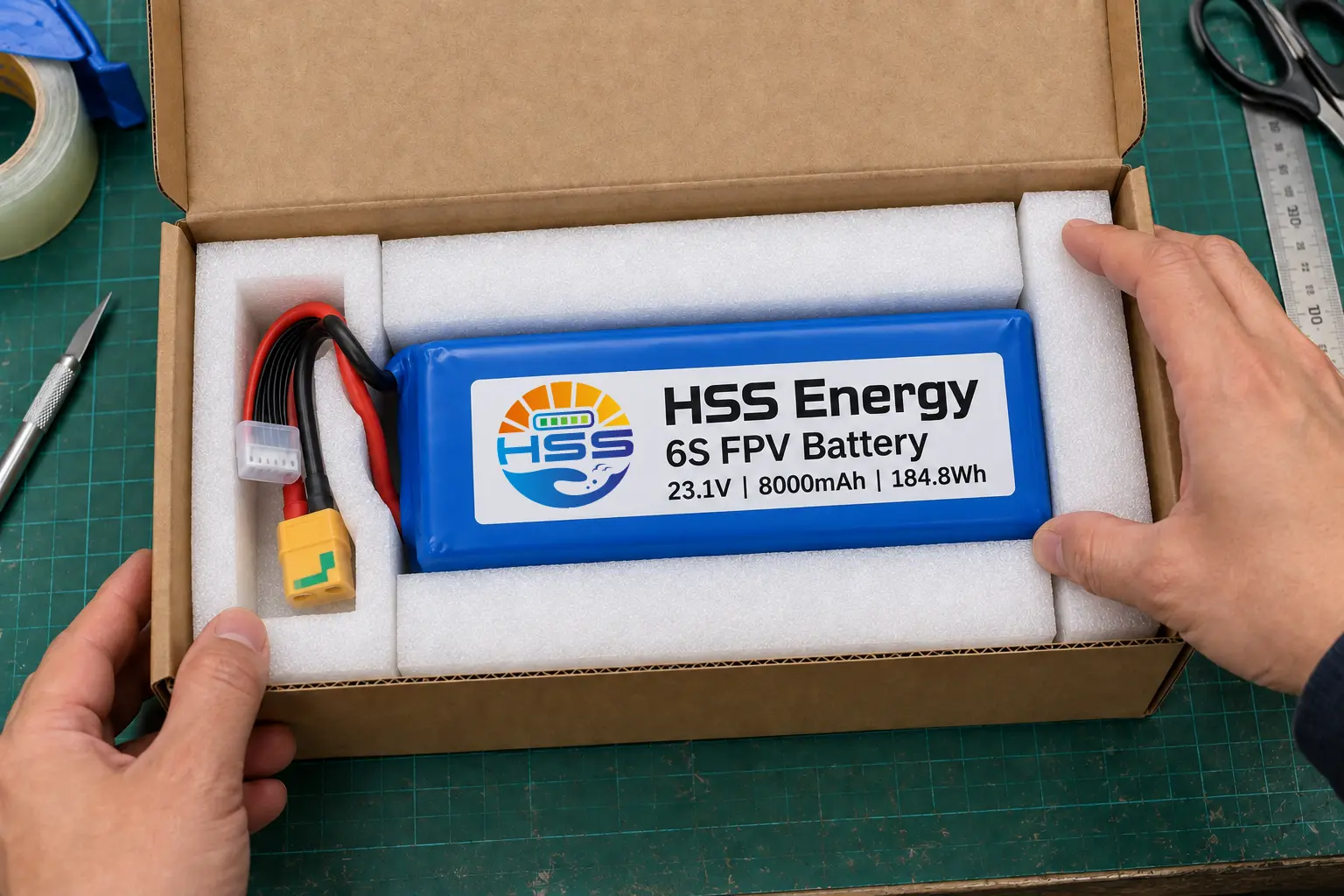

Hình minh họa bao bì • Phần đỡ thân và không gian kết nối cách ly

Chỉ định bao bì xung quanh việc sắp xếp chì cuối cùng. Miếng chèn được minh họa hỗ trợ thân máy và tách các đầu nối được bảo vệ; không có dây nào được vượt qua mép đóng. Các chi tiết về bọt và thùng carton vẫn có thể được cấu hình bởi khách hàng.

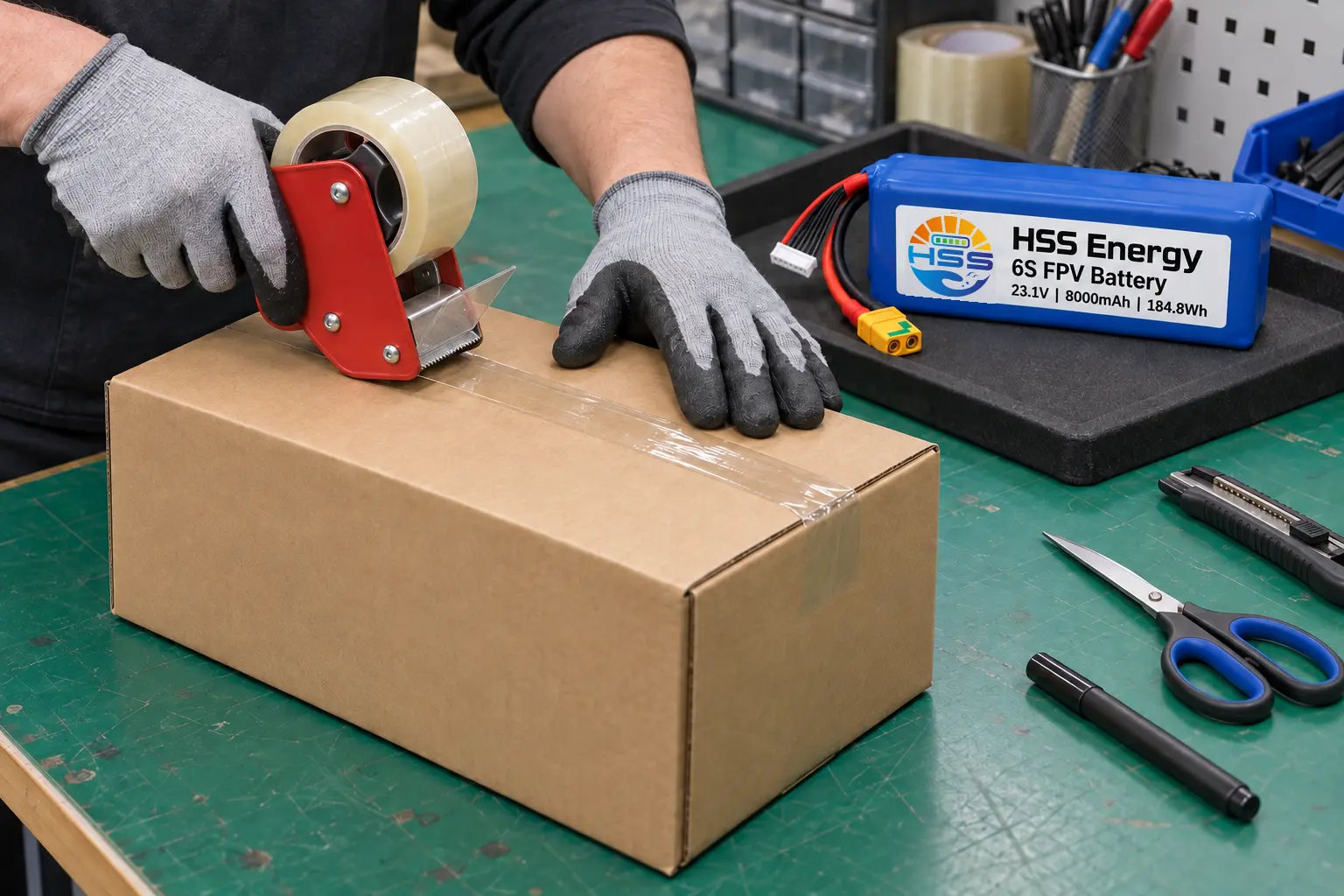

Minh họa quy trình • Niêm phong thùng carton tại trạm đóng gói

Câu hỏi thường gặp

Bán rắn có nghĩa là một tế bào ở trạng thái rắn hoàn toàn?

Không. Mô hình này được chỉ định là bán rắn. Mô tả đó không thiết lập chất điện phân ở trạng thái rắn hoặc xếp hạng không bắt lửa.

Những gì nên đi kèm với việc đánh giá mẫu?

Giữ cấu hình mẫu, đặc tính tải dự định và tiêu chí chấp nhận cùng nhau. Ghi lại kết quả đo được theo cấu hình đó trước khi đặt yêu cầu cho các đơn hàng lặp lại.

Các điều khoản mua hàng và vận chuyển được xác định như thế nào?

Mẫu sẵn có, số lượng tối thiểu, thời gian giao hàng và bảo hành được thỏa thuận bằng báo giá. Chứng từ vận chuyển và sự chấp nhận của nhà vận chuyển phải được kiểm tra để biết chính xác cấu hình, điểm đến và tuyến đường vận chuyển.

Đơn đặt hàng Pin FPV HSS Energy 6S 8000mAh phải xác định cấu hình điện và vỏ bọc lắp đặt đã được phê duyệt. Ghi lại tiêu chí chấp nhận mẫu cùng với cách sắp xếp đóng gói để có thể kiểm tra việc giao hàng lặp lại theo cùng thông số kỹ thuật.
