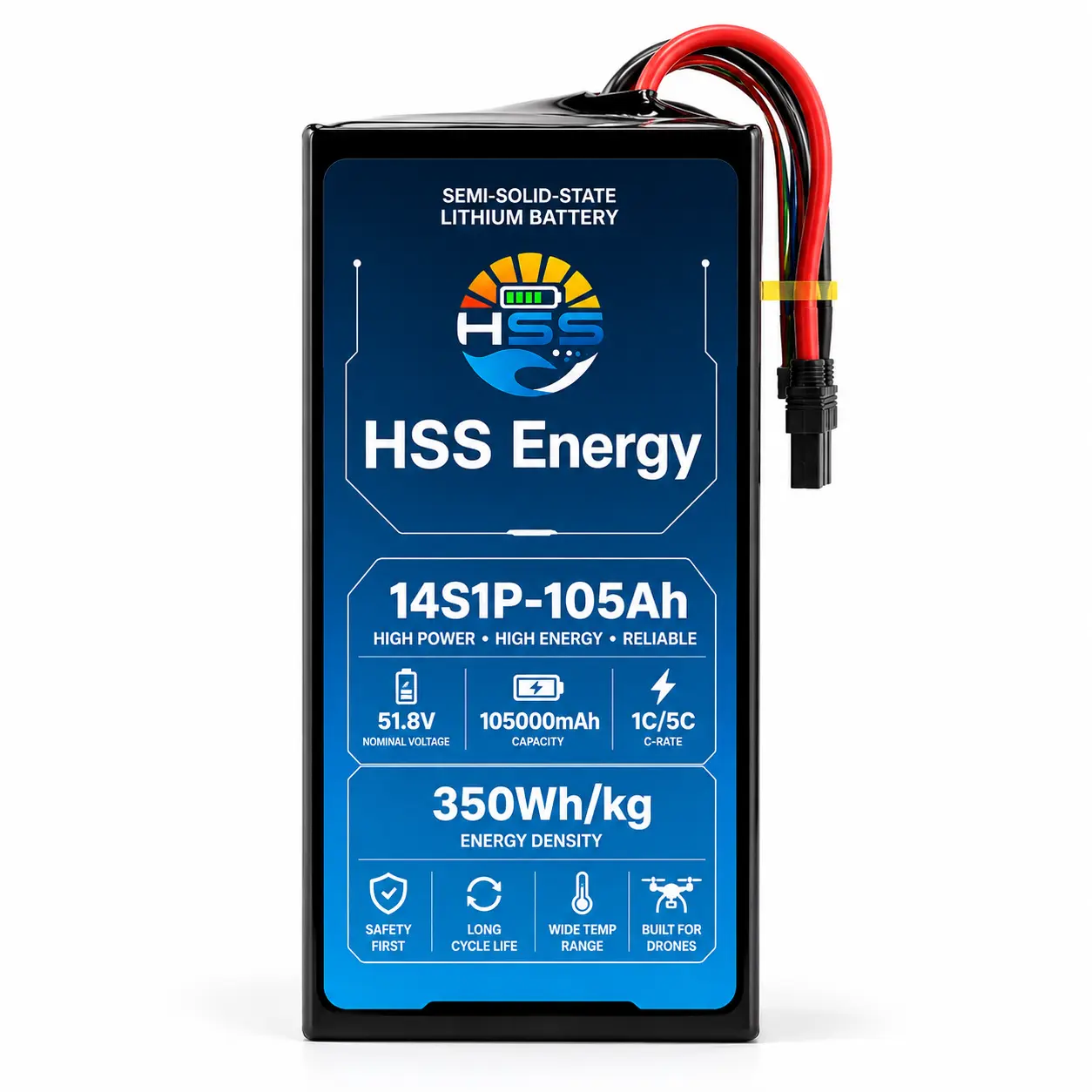

Pin máy bay không người lái 14S 105Ah

Pin UAV 14S 105Ah của Trung Quốc là vị trí năng lượng lắp đặt tối đa trong dòng HSS Energy 14S hiện tại. Với điện áp danh định 51,8V và công suất 105Ah, năng lượng danh định tính toán là 5439Wh. SKU này không phải là bản nâng cấp có mục đích chung từ mẫu 72Ah; nó là một nền tảng tích hợp OEM dành cho máy bay có thể chứa một cục pin nặng 15,6kg, cao 420mm về mặt cấu trúc và điện.

Thông số sản phẩm

Năng lượng lắp đặt tối đa, không phải khối lượng tối thiểu

Pin máy bay không người lái 14S 105Ah dành cho các dự án trong đó năng lượng lắp đặt 5439Wh quan trọng hơn việc giữ cho pin nhẹ hoặc nhỏ gọn. Với trọng lượng 15,6kg và cao 420mm, nó chỉ nên được chọn sau khi đội máy bay đã xác nhận việc lắp đặt, CG, xử lý và tiếp cận dịch vụ.

Tích hợp cơ học là cổng chính

Pin UAV 14S1P 105Ah có trọng lượng 15,6kg và 175 x 123 x 420mm phải được coi là một bộ phận cấu trúc của máy bay. HSS Energy nên xem lại bản vẽ khoang, điểm lắp đặt, phương pháp hạn chế, đường tháo, bán kính uốn cáp, khả năng tiếp cận đầu nối và mục tiêu CG trước khi tạo mẫu. Việc kiểm tra khối lượng sẵn có đơn giản là không đủ đối với loại dung lượng này.

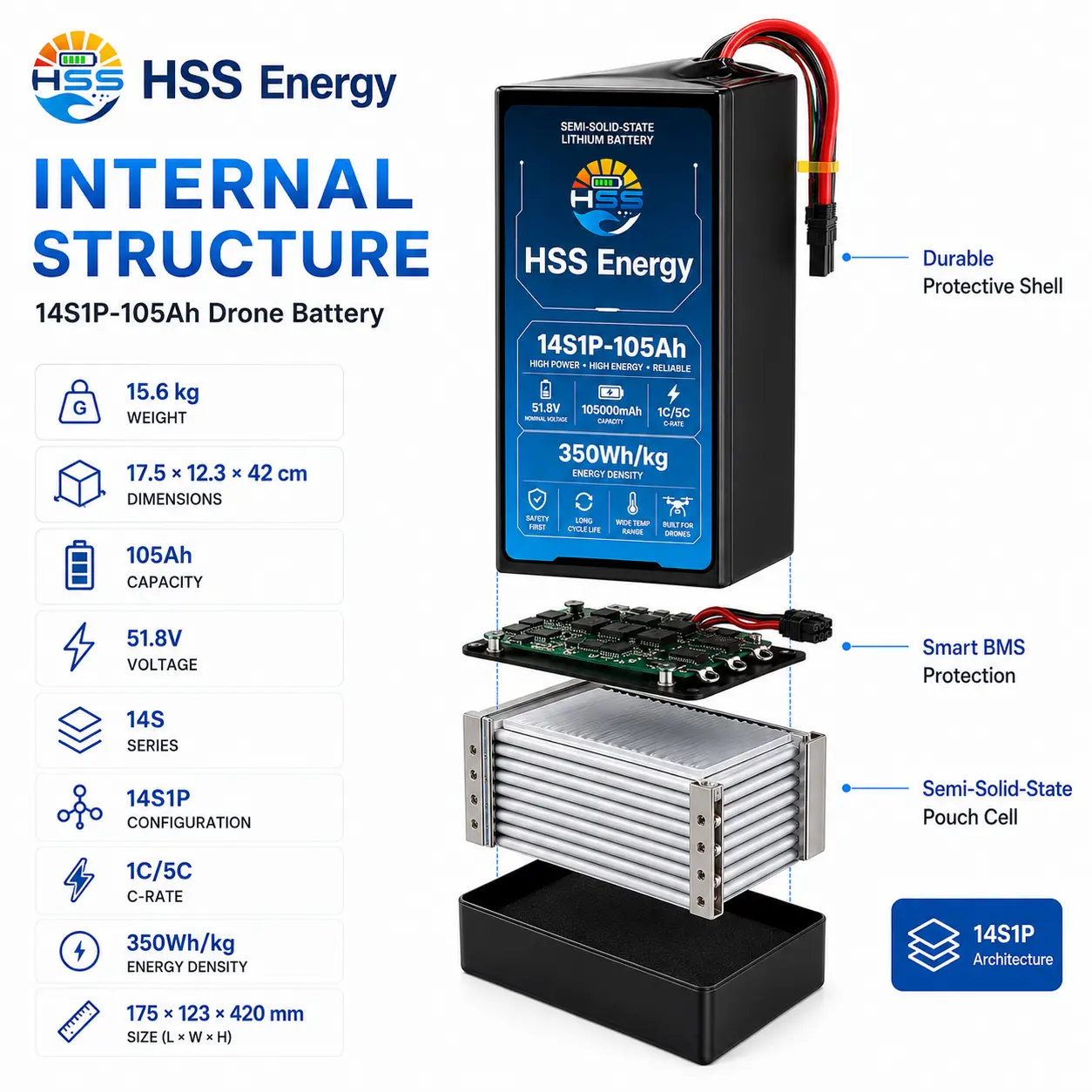

Hình ảnh tham khảo kiến ​​trúc ô/bảo vệ cho cấu hình dự án HSS.

Đánh giá điện máy bay lớn

Đối với pin UAV 51,8V 105Ah, tốc độ tham chiếu sản phẩm 1C / 5C tương ứng với tham chiếu dòng số học 105A và 525A. Các giới hạn liên tục và cao điểm cuối cùng yêu cầu thiết kế gói, đầu nối, thước đo cáp, điều kiện nhiệt và thời gian sự kiện đã được phê duyệt. Gửi dữ liệu hiện tại về chuyến bay thực tế thay vì định cỡ hệ thống chỉ từ phép nhân tốc độ C.

Bối cảnh ứng dụng và tích hợp

Pin máy bay không người lái hạng nặng ở kích thước này thuộc về một máy bay được thiết kế xung quanh nó, không được bổ sung dưới dạng nâng cấp công suất muộn. Các dự án điển hình là các máy bay không người lái công nghiệp, hậu cần, nông nghiệp và tải trọng nặng lớn, trong đó khung máy bay có thể hỗ trợ các yêu cầu về khối lượng pin, lắp đặt và CG.

Tài liệu tham khảo ứng dụng máy bay lớn cho nền tảng OEM 105Ah; gắn cấu trúc, CG và xác nhận đường dẫn hiện tại là bắt buộc.

Đánh giá cấu hình OEM / ODM

Đối với dự án pin UAV 105000mAh, HSS Energy nên xem xét cách lắp đặt cấu trúc, tải trọng giới hạn, xử lý gói hàng, mục tiêu CG, chiều cao khoang, bán kính uốn cong của cáp, khả năng tiếp cận đầu nối dòng điện cao, cấu hình bộ sạc, nhật ký dòng điện chuyến bay thực tế và nhu cầu dự kiến ​​hàng năm. Đánh giá này thiên về cơ khí và tích hợp hơn so với các mẫu 14S nhỏ hơn.

Tích hợp Gói 105Ah 15,6kg vào UAV cỡ lớn

Với trọng lượng 15,6kg, đây không phải là loại pin cắm và chạy. Trước khi tạo mẫu, hãy xác nhận cách gói hàng sẽ được hỗ trợ, hạn chế, nâng vào và ra, vị trí của đầu nối và phạm vi CG mà máy bay có thể chấp nhận. Xem lại tuyến cáp và truy cập dịch vụ cùng một lúc.

NHÓM MÁY BAY NÊN GỬI NHỮNG GÌ

Gửi bản vẽ khoang, ý tưởng lắp đặt, dung lượng pin cho phép, phạm vi CG, dữ liệu về chuyến bay, nhu cầu về đầu nối và cáp, thông tin về bộ sạc, mục tiêu nhiệm vụ và nhu cầu hàng năm.

Câu hỏi thường gặp

Năng lượng danh định của gói 51,8V 105Ah là bao nhiêu?

Sử dụng điện áp danh định 51,8V và công suất 105Ah quy định, năng lượng danh định là 5439Wh.

Tại sao đây không chỉ đơn giản là một cục pin 72Ah lớn hơn?

Mẫu 105Ah thay đổi đáng kể vấn đề cơ học: khối lượng tăng lên 15,6kg và chiều cao lên 420mm, do đó việc lắp đặt, CG, xử lý và tiếp cận đầu nối trở thành những hạn chế thiết kế trọng tâm.

Khi nào nên chọn mô hình 72Ah?

Chọn 72Ah khi máy bay cần độ bền cao nhưng không thể chấp nhận khối lượng hoặc đường bao của mẫu 105Ah hoặc khi hiệu suất năng lượng trên khối lượng là ưu tiên cao hơn.

Xếp hạng hiện tại của 105A và 525A có được xác minh không?

Không. Chúng là các tham chiếu số học từ 1C và 5C. HSS Energy xác nhận dòng điện và thời lượng liên tục/đỉnh cho cấu hình dự án đã được phê duyệt.

Cần kiểm tra những gì trước khi chọn pin drone 105Ah?

Trước khi chọn mẫu 105Ah, hãy cung cấp giới hạn điện áp của máy bay, nhật ký dòng điện thực, bản vẽ khoang pin, khối lượng cho phép, mục tiêu CG, ý tưởng lắp đặt, yêu cầu về đầu nối và cáp, hồ sơ bộ sạc và nhu cầu dự kiến ​​hàng năm.
