Pin máy bay không người lái 6S 22000mAh

Pin UAV 6S 22000mAh của HSS Energy được định vị là SKU cầu năng lượng cao, vỏ hẹp trong dòng HSS 6S hiện tại. Năng lượng danh nghĩa 488,4Wh của nó là 133,2Wh trên nền tảng 16Ah trong khi khối lượng thành phẩm tăng khoảng 140g và chiều rộng gói tăng từ 50mm lên 55mm; độ dày và chiều cao vẫn ở cùng loại 78 x 195mm.

Con số 350Wh/kg áp dụng cho từng nền tảng tế bào. Sử dụng năng lượng gói danh nghĩa 488,4Wh và khối lượng gói thành phẩm khoảng 1,62kg sẽ mang lại khoảng 301Wh/kg làm tham chiếu gói hoàn chỉnh được tính toán. Sự khác biệt này được giữ rõ ràng để các nhà thiết kế máy bay có thể đánh giá năng lượng, khối lượng, dòng điện duy trì và không gian lắp đặt mà không gây nhầm lẫn giữa các giá trị cấp độ tế bào và cấp độ gói.

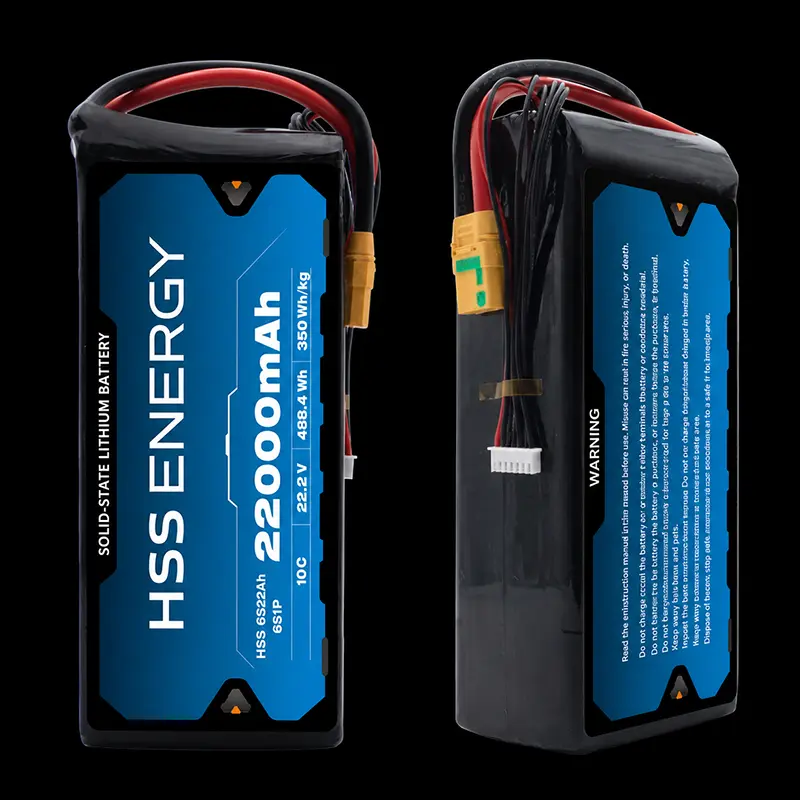

HSS Energy HSS 6S22Ah mặt trước và mặt bên của sản phẩm.

Thông số sản phẩm

Kết quả thực tế của vòng đời thay đổi tùy theo tốc độ nạp và xả, độ sâu xả, nhiệt độ, phương pháp bảo quản và tiêu chí cuối vòng đời đã chọn. Sử dụng các điều kiện chấp nhận được xác định cho cấu hình HSS 6S22Ah đã được phê duyệt.

Tham khảo giao diện nguồn và cân bằng

Vai trò 22Ah trong Ma trận Sản phẩm HSS 6S

Pin của máy bay không người lái 6s 22000mAh không được coi là bản sao nhỏ hơn của mẫu 30Ah hoặc bản sao lớn hơn của mẫu 16Ah. Vai trò của nó là cung cấp cho người mua tùy chọn 6S công suất trung bình giúp tăng năng lượng lắp đặt trong khi vẫn giữ gói trong chiều rộng hẹp 55mm. Bảng bên dưới là hướng dẫn lựa chọn HSS để sàng lọc dòng sản phẩm, không phải là tuyên bố tự động về khả năng tương thích với máy bay.

Tại sao khe 22Ah lại quan trọng: so với HSS 6S16Ah, năng lượng danh nghĩa tăng 37,5% trong khi khối lượng gói gần đúng tăng khoảng 9,5% và chiều rộng thêm 5mm. So với HSS 6S30Ah, gói 22Ah nhẹ hơn khoảng 430g và hẹp hơn 13mm, trong khi nền tảng 30Ah cung cấp nhiều năng lượng lắp đặt hơn và dòng điện liên tục cao hơn. Điều này tạo ra một bước lựa chọn rõ ràng trước khi chuyển sang các kiến ​​trúc 30Ah / 40Ah lớn hơn. Vị trí đó khiến HSS 6S22Ah trở thành một lựa chọn pin UAV mật độ năng lượng cao dành cho các đội cần bước rõ ràng trên 16Ah mà không cần chuyển thẳng sang loại 30Ah rộng hơn.

Tích hợp phong bì hẹp: Năng lượng, chiều rộng và dòng điện

Đối với pin máy bay không người lái 22,2V 22Ah, độ vừa vặn của máy bay phải được kiểm tra từ gói hoàn chỉnh trở ra ngoài: đường bao 55 x 78 x 195mm, khối lượng khoảng 1620g, lối ra cáp, lối tiếp cận đầu nối, bộ hạn chế và vị trí trọng tâm. Nền tảng 22Ah giữ nguyên độ dày 78 mm và chiều cao 195 mm như HSS 6S16Ah trong khi chỉ thêm 5 mm chiều rộng danh nghĩa.

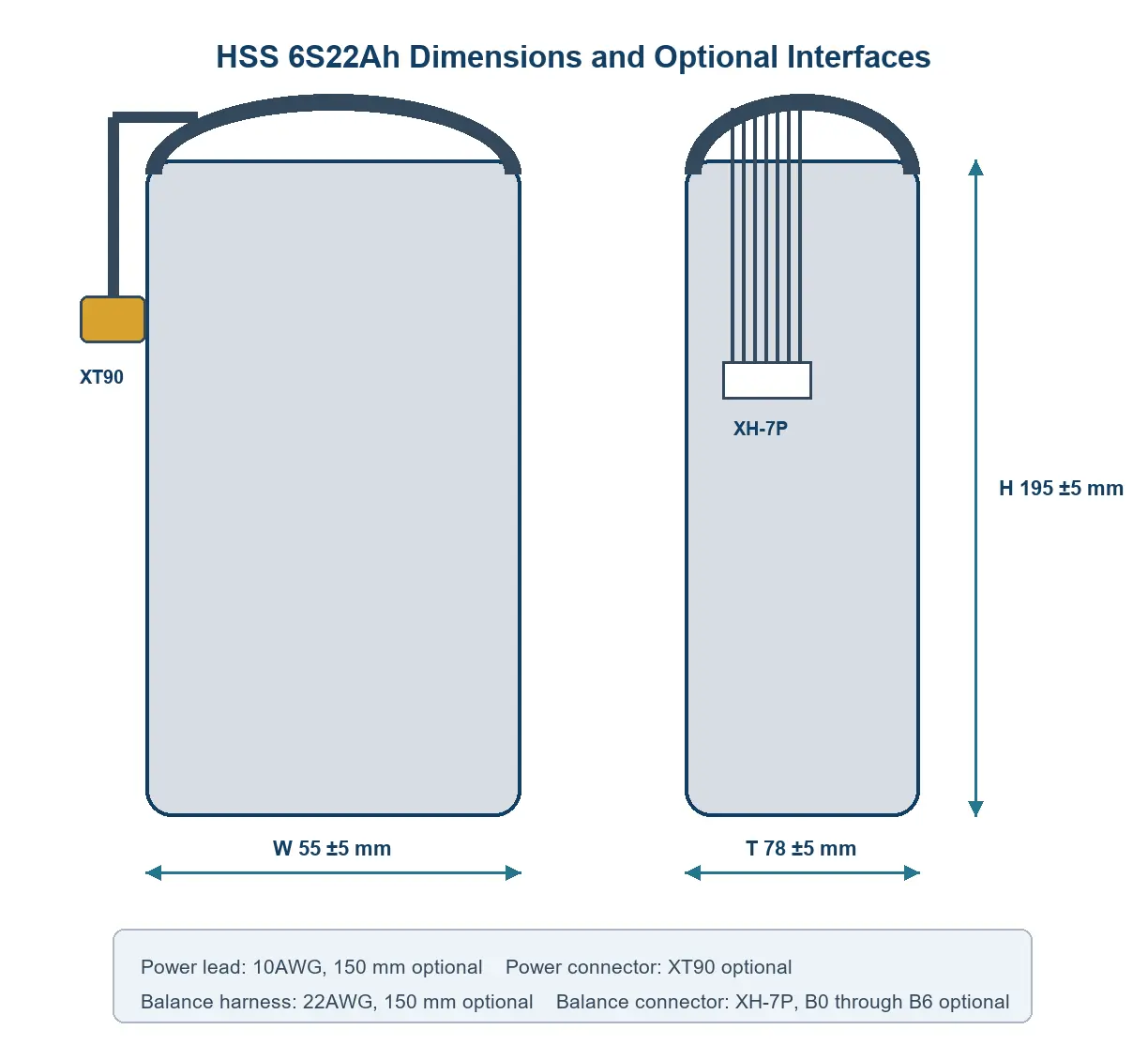

Tham chiếu chiều và giao diện tùy chọn HSS 6S22Ah.

Ai nên đánh giá nền tảng 22Ah này?

Đối với người mua so sánh pin thể rắn 6S trong dòng HSS 6S, SKU này mạnh nhất khi câu hỏi về thiết kế không chỉ đơn giản là dung lượng tối đa. Nó được thiết kế để đánh giá ở cấp độ dự án trong đó nền tảng camera/quan sát/quan sát chuyên nghiệp hoặc đa rôto tùy chỉnh trung bình cần nhiều năng lượng danh nghĩa hơn loại 16Ah nhỏ gọn nhưng vẫn được hưởng lợi từ gói hẹp hơn và nhẹ hơn so với các lựa chọn thay thế 30Ah / 40Ah.

Dữ liệu máy bay cần xác nhận trước khi lấy mẫu

Cung cấp điện áp danh định và tối đa của máy bay, dòng điện trung bình đo được, dòng điện và thời lượng cực đại, bản vẽ khoang pin, khối lượng pin tối đa, giới hạn trọng tâm, đầu nối, hướng cáp, cấu hình bộ sạc, nhiệt độ vận hành và số lượng mẫu. HSS Energy sử dụng những đầu vào này để xác định xem cấu hình 22Ah có nên tiến hành đánh giá mẫu hay không hoặc liệu vị trí ma trận 6S khác có phù hợp hơn hay không.

Khi một vị trí ma trận HSS khác có thể tốt hơn

Hội thảo sản xuất được tiêu chuẩn hóa và khả năng hiển thị quy trình

Việc sản xuất lặp lại pin UAV 22,2V 22000mAh không chỉ là quyết định về thông số kỹ thuật; Người mua OEM cũng cần sự tin tưởng vào tổ chức sản xuất và khả năng hiển thị quy trình. HSS Energy sử dụng các khu vực sản xuất có tổ chức và thiết bị xử lý pin chuyên dụng để hỗ trợ quy trình sản xuất pin/gói, kiểm soát trong quá trình và chuyển giao từ mẫu sang sản xuất. Cài đặt quy trình chính xác và tiêu chí chấp nhận dành riêng cho từng mô hình được xác định cho cấu hình được phê duyệt.

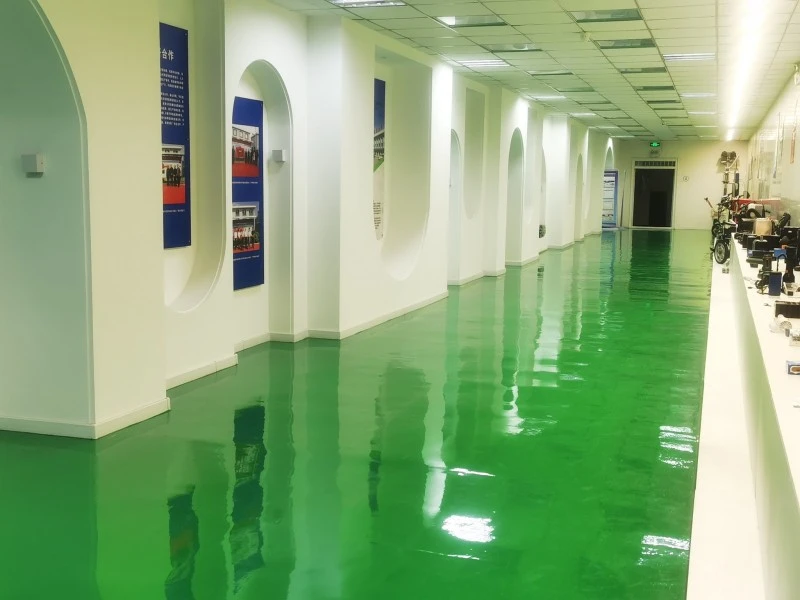

Khu vực sản xuất có tổ chức được sử dụng làm bằng chứng về môi trường-nhà xưởng.

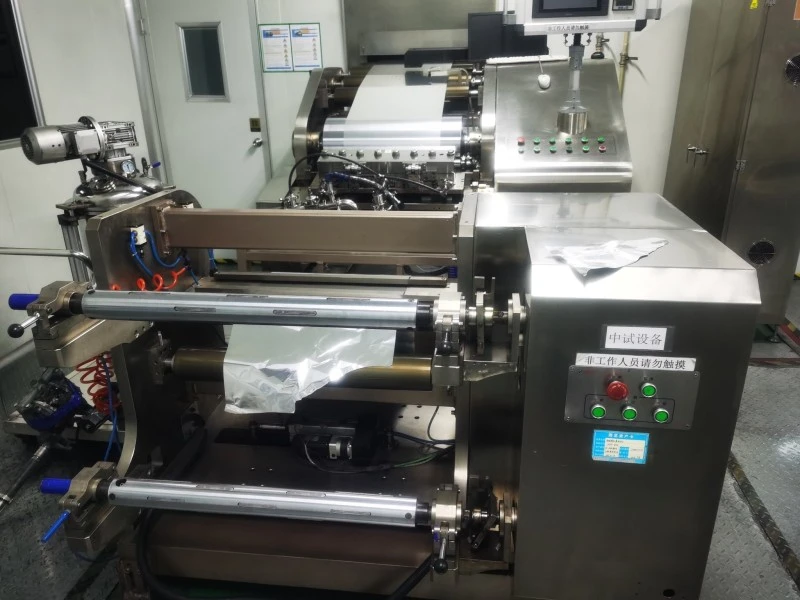

Thiết bị xử lý tấm trong quy trình sản xuất pin.

Từ lựa chọn 6S đến cấu hình sản xuất được phê duyệt

HSS 6S22Ah được phát hành thông qua đánh giá kỹ thuật chứ không chỉ dựa trên nhãn dung lượng. Quá trình lựa chọn giữ cho các giới hạn về điện, giao diện cơ học và việc chấp nhận mẫu được căn chỉnh trước khi sản xuất hàng loạt.

Quá trình này giúp người mua so sánh dòng 16Ah / 22Ah / 30Ah / 40Ah trên cơ sở kỹ thuật chung trong khi vẫn đảm bảo mỗi gói được đặt hàng đều phải tuân theo bản vẽ, bố trí cáp và giới hạn vận hành đã được phê duyệt của riêng gói đó.

Câu hỏi thường gặp

Vai trò chính của HSS 6S22Ah trong ma trận sản phẩm là gì?

Đây là tùy chọn 6S năng lượng cao có công suất trung bình giữa nền tảng 16Ah nhỏ gọn và các loại 30Ah / 40Ah lớn hơn. Vai trò lựa chọn dựa trên sự khác biệt về năng lượng, khối lượng, dòng điện và vỏ cơ học đã được xác minh; Khả năng tương thích cuối cùng của máy bay vẫn cần được xem xét kỹ thuật.

350Wh/kg có mô tả được bộ pin đã hoàn thiện không?

Số 350Wh/kg là giá trị mật độ năng lượng của từng tế bào. Dựa trên năng lượng danh nghĩa 488,4Wh và khối lượng đóng gói thành phẩm khoảng 1,62kg, tham chiếu đóng gói hoàn chỉnh được tính toán là khoảng 301Wh/kg.

220A có phải là mức xả liên tục không?

Không. Xả liên tục là 66A ở 3C. Giá trị 220A là mức xả tối đa 10C và thời lượng áp dụng của nó phụ thuộc vào cấu hình và điều kiện vận hành được phê duyệt.

Cài đặt phí nào được chỉ định?

Dòng sạc tối đa là 11A ở 0,5C với mức cắt sạc 25,5V. Sử dụng cấu hình bộ sạc và kết nối cân bằng đã được phê duyệt cho cấu hình 6S đã đặt hàng.

XT90, chiều dài cáp hoặc hướng cáp có thể được tùy chỉnh không?

Cấu hình tham chiếu bao gồm đầu nối nguồn XT90 tùy chọn và dây nguồn 10AWG 150mm. Đầu nối, chiều dài cáp, cực tính và hướng thoát có thể được xem xét và cố định trên bản vẽ đơn hàng đã được phê duyệt.

Đây có phải là sự thay thế thay thế cho pin UAV thông minh độc quyền không?

Không tự động. Một máy bay độc quyền có thể yêu cầu các chức năng liên lạc, khóa, giám sát, bao vây hoặc sạc vượt quá điện áp và công suất. Cung cấp chi tiết về giao diện pin và bộ sạc của máy bay để đánh giá khả năng tương thích.

Tôi nên gửi gì để báo giá?

Gửi mẫu máy bay hoặc loại dự án, dải điện áp, dòng điện trung bình và cực đại, thời lượng cực đại, bản vẽ khoang pin, khối lượng pin tối đa, đầu nối, bộ sạc, nhiệt độ vận hành, số lượng mẫu và điểm đến.

Chuyển từ Ma trận sản phẩm sang Mẫu

Gửi cho HSS Energy các yêu cầu về máy bay và bản vẽ khoang pin của bạn. Chúng tôi sẽ xem xét liệu HSS 6S22Ah có phải là vị trí ma trận thích hợp hay không và chuẩn bị các chi tiết cấu hình cần thiết để lấy mẫu và báo giá.
