Pin máy bay không người lái 6S 30000mAh

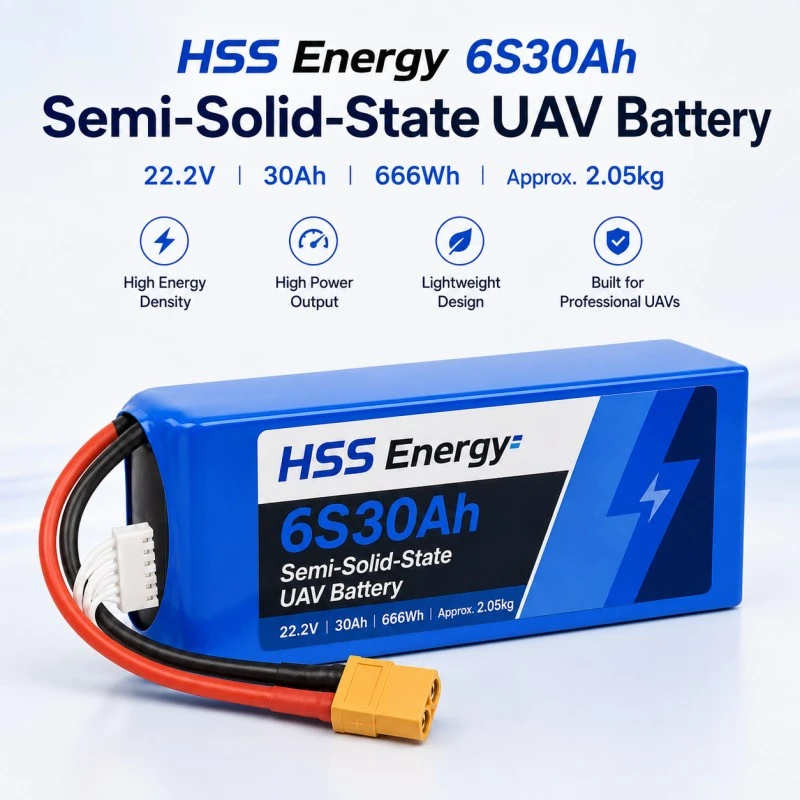

Pin UAV 6S 30000mAh do HSS Energy cung cấp là gói bán rắn 22,2V, 30Ah được chế tạo dựa trên nền tảng tế bào riêng lẻ 350Wh/kg. Năng lượng danh nghĩa là 666Wh và khối lượng thành phẩm là khoảng 2,05kg, mang lại mức tham chiếu tính toán cho cả gói hoàn chỉnh là khoảng 325Wh/kg. Chiều rộng 68mm giữ cho gói hàng hẹp hơn về mặt vật chất so với nền tảng năng lượng cao 40Ah trong khi xếp hạng liên tục 90A đã được xác minh mang lại cho SKU này một vai trò khác so với các tùy chọn 16Ah và 22Ah nhẹ hơn.

Lý do mua hàng chính không chỉ là công suất tối đa. HSS 6S30Ah được thiết kế cho các chương trình máy bay 6S tùy chỉnh cần bước dòng điện duy trì mạnh hơn trong khi vẫn duy trì cấu trúc 22,2V quen thuộc. Sự phù hợp cuối cùng vẫn phụ thuộc vào giới hạn điện áp của máy bay, dòng điện ổn định và tối đa, thời lượng dòng điện tối đa, hình dạng khoang pin, đầu nối, cấu hình bộ sạc, nhiệt độ và xác nhận mẫu.

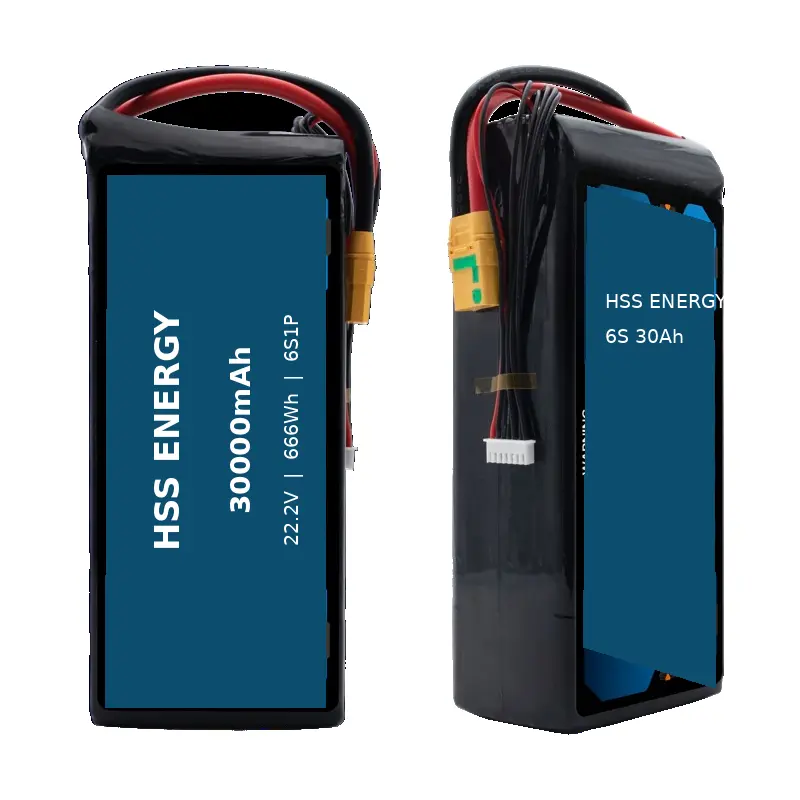

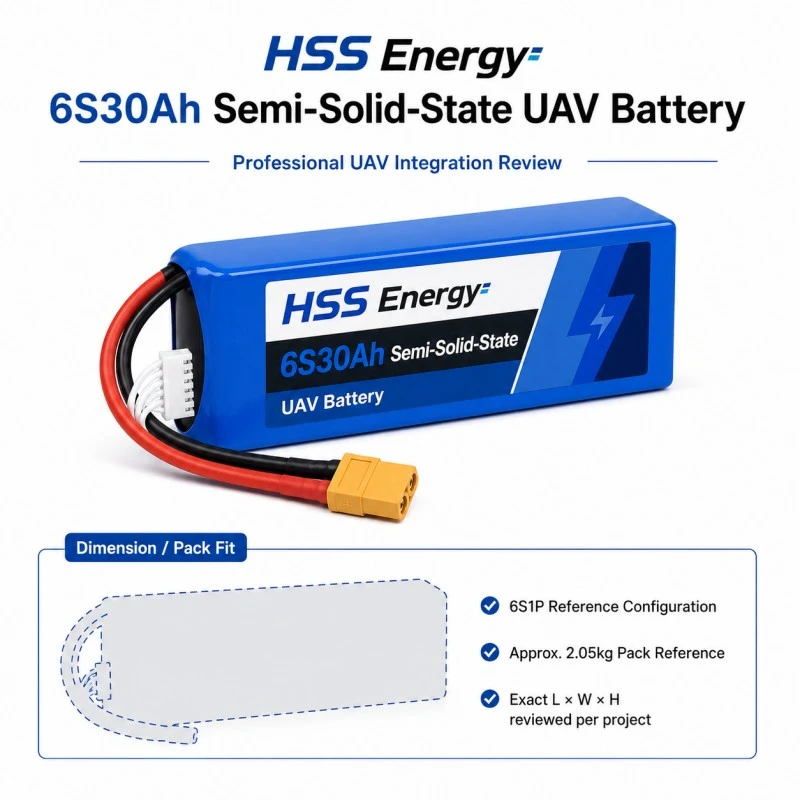

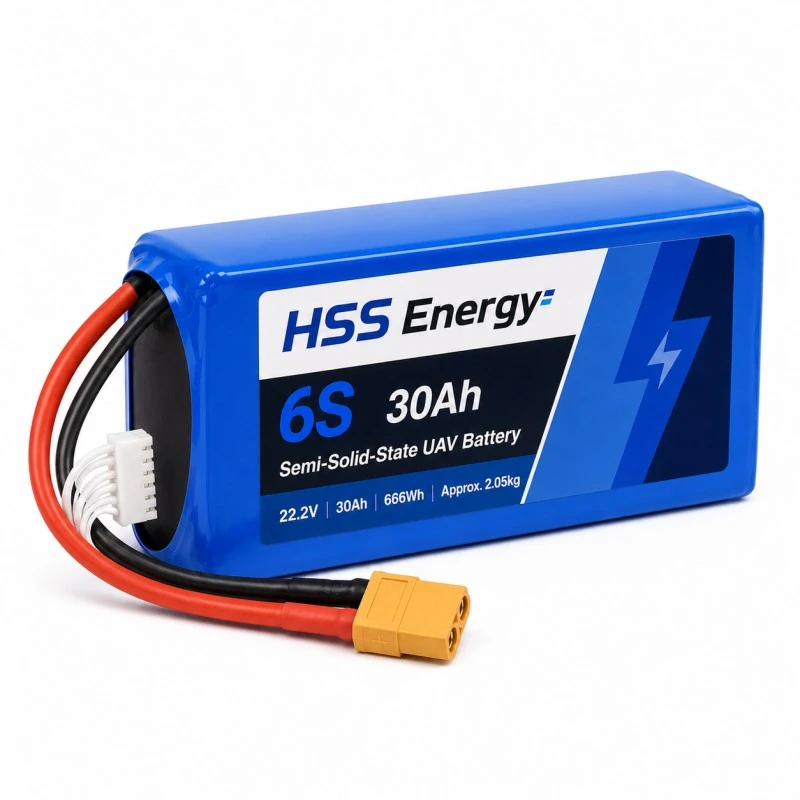

HSS Energy HSS 6S30Ah mặt trước và mặt bên của sản phẩm.

Thông số sản phẩm - Điện và Năng lượng

Thông số sản phẩm - Vận hành, Cơ khí và Giao diện

Kết quả vòng đời thay đổi tùy theo tốc độ sạc/xả, độ sâu xả, nhiệt độ, phương pháp bảo quản và tiêu chí cuối vòng đời. Sử dụng các điều kiện thử nghiệm và nghiệm thu áp dụng cho cấu hình đặt hàng đã được phê duyệt.

Ranh giới hiện tại: Tải duy trì đầu tiên, Thứ hai hiện tại tối đa

Đối với pin UAV trạng thái bán rắn này, định mức liên tục được xác minh là 90A ở 3C. Giá trị 300A là mức xả tối đa 10C và không được coi là dòng điện liên tục. Khoảng thời gian dòng điện tối đa có thể áp dụng được xác định theo cấu hình pin, điều kiện khởi động, làm mát, nhiệt độ và chu kỳ làm việc của máy bay đã được phê duyệt. Cung cấp nhật ký dòng điện đo được bất cứ khi nào hệ thống đẩy tiến đến ranh giới dòng điện trên.

Tại sao 30Ah tồn tại trong Ma trận sản phẩm HSS 6S

HSS 6S30Ah không phải là trang 22Ah được mở rộng và nó không phải là trang 40Ah được thu gọn. Vai trò ma trận của nó là dòng điện duy trì cao hơn trong họ 6S. Phần so sánh dưới đây là hướng dẫn lựa chọn dòng sản phẩm dựa trên năng lượng, khối lượng, dòng điện liên tục, nền tảng tế bào và vỏ cơ học đã được xác minh; nó không phải là một tuyên bố tự động tương thích với máy bay.

So với HSS 6S22Ah, nền tảng 30Ah bổ sung thêm năng lượng danh định 177,6Wh và dòng điện liên tục 24A đồng thời tăng khối lượng gói gần đúng lên khoảng 430g và chiều rộng thêm 13mm. So với nền tảng Năng lượng cao 40Ah, HSS 6S30Ah mang ít năng lượng danh định hơn 222Wh nhưng có định mức dòng điện liên tục cao hơn 10A, nhẹ hơn khoảng 300g và sử dụng vỏ mỏng hơn và ngắn hơn 68 x 78 x 195mm. Đây là lý do tại sao vai trò của pin UAV dòng cao 6S thuộc về khe 30Ah thay vì bị trùng lặp trong dòng pin.

Ứng dụng phù hợp: Máy bay 6S đang hoạt động cần dòng điện ổn định hơn

Vị trí pin 30Ah của máy bay không người lái nhắm đến máy bay 6S tùy chỉnh trong đó nhu cầu điện ổn định là yếu tố lựa chọn trọng tâm. Phù hợp chính là tiện ích 6S tùy chỉnh hoặc nền tảng đa rôto đang hoạt động có thể chứa khối lượng pin khoảng 2,05kg và gói 68 x 78 x 195mm. Đánh giá thứ cấp có thể bao gồm quan sát nông nghiệp, công nghiệp tương thích hoặc các dự án đa cánh quạt định dạng lớn khi các yêu cầu hoàn chỉnh về điện áp, dòng điện, cơ khí và bộ sạc được xác nhận.

Phù hợp với cơ khí và đường dẫn điện

Bộ pin Lithium cho thiết bị bay không người lái phải được đánh giá như một phần của quá trình lắp đặt máy bay chứ không phải là một con số dung lượng riêng biệt. Xác nhận trọng tâm, hạn chế, khả năng tiếp cận đầu nối, bán kính uốn cáp, làm mát, đường tháo pin và đường bao lắp đặt tối đa. Dây nguồn 10AWG tham chiếu và đầu nối XT90 là các tùy chọn, do đó, chiều dài cáp, cực tính, hướng thoát và cách bố trí đầu nối cuối cùng phải được cố định trên bản vẽ đã được phê duyệt.

Đầu vào lựa chọn OEM

Để đánh giá pin UAV 22,2V 30000mAh, hãy gửi cho HSS Energy loại máy bay hoặc dự án, dải điện áp hoạt động, dòng điện ổn định, dòng điện và thời lượng tối đa, hồ sơ nhiệm vụ mục tiêu, khối lượng pin tối đa, bản vẽ khoang pin, đầu nối, chiều dài cáp, thông tin về bộ sạc, nhiệt độ vận hành, số lượng mẫu và điểm đến.

Khi 30Ah không phải là khe ma trận phù hợp

Khả năng hiển thị quy trình sản xuất cho người mua OEM

Đối với nền tảng 6S hiện tại cao hơn này, khả năng hiển thị quy trình giúp người mua OEM hiểu cách chuẩn bị quy trình tế bào và thiết bị xử lý điện cực phù hợp với quy trình sản xuất. Các bức ảnh hội thảo dưới đây cho thấy thiết bị sản xuất và các khu vực quy trình được tổ chức. Chúng chỉ được trình bày dưới dạng bối cảnh sản xuất; Các yêu cầu về chất lượng sản phẩm cuối cùng được xác định bởi thông số kỹ thuật đã được phê duyệt và kế hoạch chấp nhận mẫu.

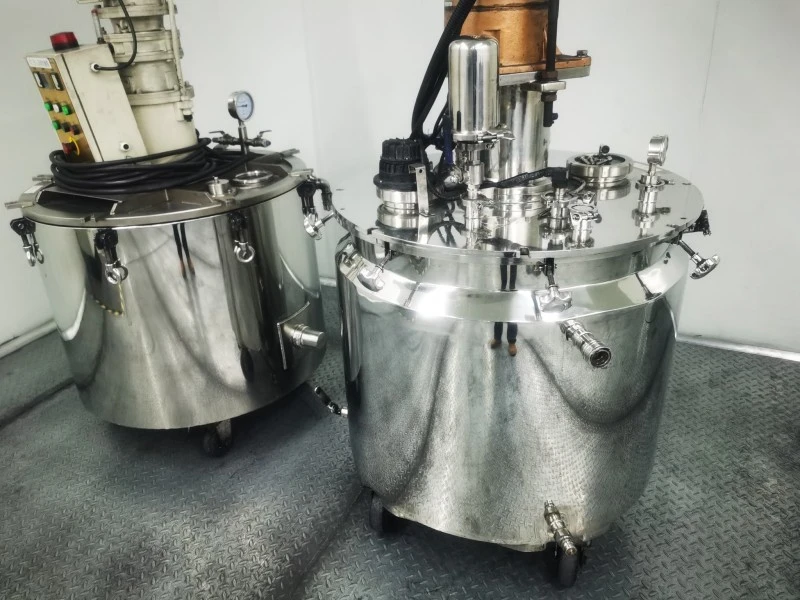

Thiết bị trộn quy trình tế bào tại khu vực sản xuất.

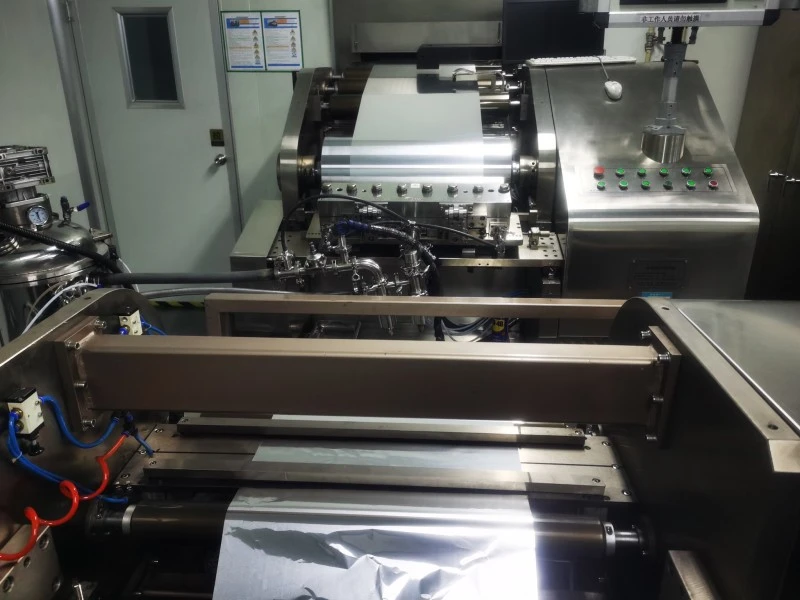

Thiết bị xử lý điện cực trong quy trình sản xuất.

Từ yêu cầu hiện tại đến cấu hình được phát hành

Con đường thương mại cho HSS 6S30Ah nên bắt đầu với hồ sơ hiện tại của máy bay thay vì chỉ với công suất. Sau đó, HSS Energy có thể đóng băng các giới hạn điện, vỏ cơ khí, cấu hình cáp và đầu nối, nhãn, yêu cầu về bộ sạc và tiêu chí chấp nhận mẫu trước khi bản vẽ đơn hàng được phát hành.

Danh sách kiểm tra đóng băng cấu hình OEM

Câu hỏi thường gặp

Vai trò chính của HSS 6S30Ah trong ma trận sản phẩm là gì?

Đây là tùy chọn 6S dòng điện cao hơn trong ma trận dung lượng HSS hiện tại. Nó kết hợp năng lượng danh định 666Wh với dòng phóng điện liên tục 90A và đường bao 68 x 78 x 195mm, được đặt giữa nền tảng 22Ah nhẹ hơn và nền tảng 40Ah năng lượng được lắp đặt cao hơn.

350Wh/kg có mô tả được bộ pin đã hoàn thiện không?

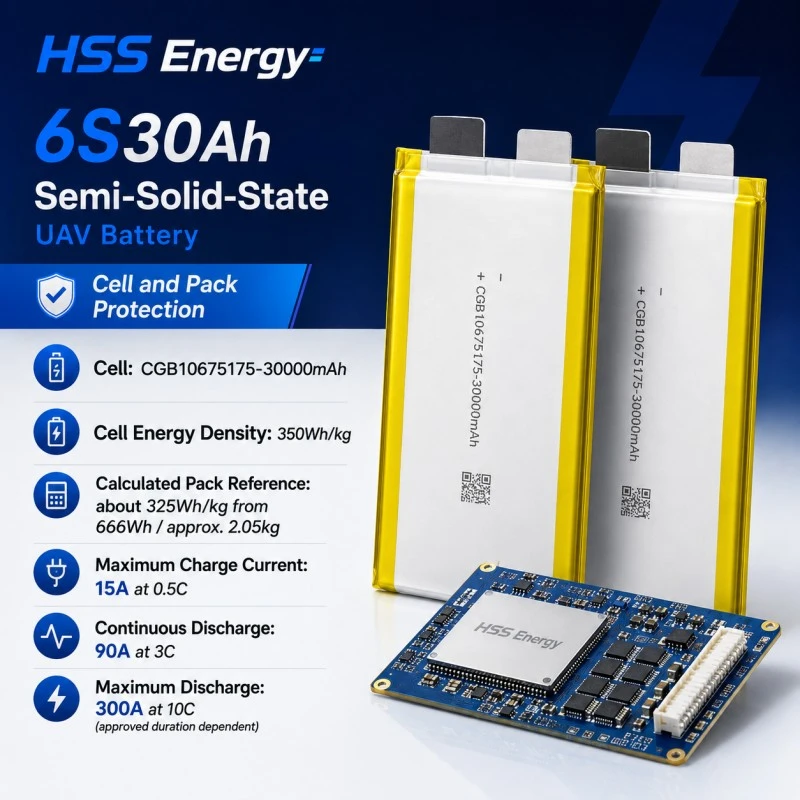

Số 350Wh/kg là giá trị mật độ năng lượng của từng tế bào. Dựa trên năng lượng danh nghĩa 666Wh và khối lượng thành phẩm khoảng 2,05kg, mức tham chiếu trọn gói được tính toán là khoảng 325Wh/kg.

300A có phải là mức xả liên tục không?

Không. Xả liên tục là 90A ở 3C. Con số 300A là mức xả tối đa ở 10C và thời lượng áp dụng tuân theo cấu hình và điều kiện vận hành đã được phê duyệt.

Tại sao tôi chọn 30Ah thay vì 40Ah?

Chọn 30Ah khi định mức dòng điện liên tục 90A, khối lượng thấp hơn khoảng 300g và đường bao 68 x 78 x 195mm nhỏ hơn quan trọng hơn năng lượng lắp đặt cao hơn của nền tảng 40Ah và tham chiếu năng lượng riêng của gói được tính toán cao hơn.

Cài đặt phí nào được chỉ định?

Dòng sạc tối đa là 15A ở 0,5C với mức cắt sạc 25,5V. Sử dụng cấu hình bộ sạc và kết nối cân bằng đã được phê duyệt cho cấu hình 6S đã đặt hàng.

XT90, chiều dài cáp và hướng cáp có thể được tùy chỉnh không?

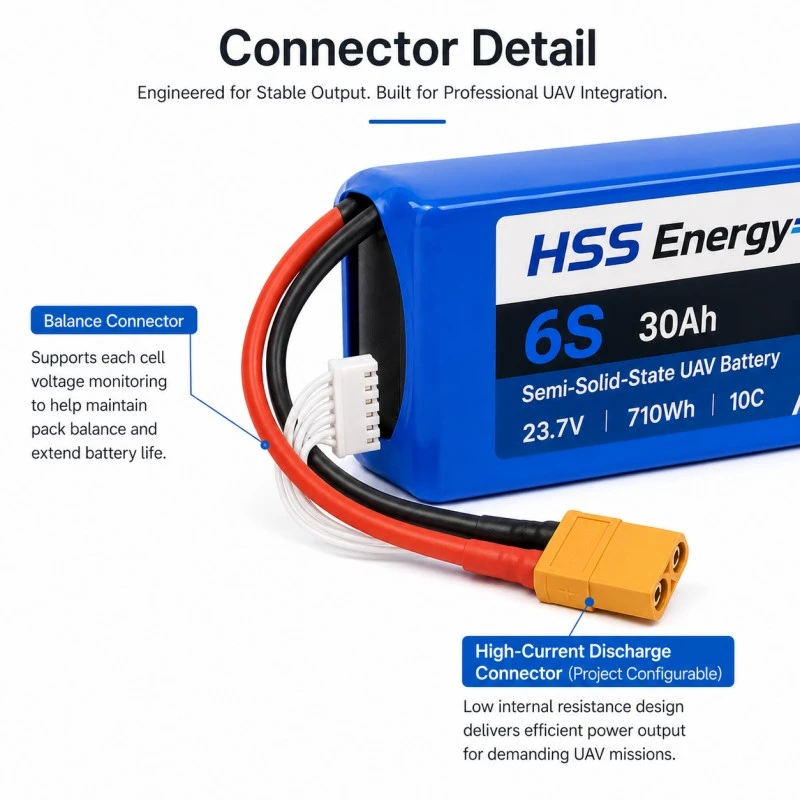

Cấu hình tham chiếu bao gồm đầu nối XT90 tùy chọn, dây nguồn 10AWG 150mm và kết nối cân bằng XH-7P. Đầu nối cuối cùng, chiều dài cáp, cực tính và hướng thoát có thể được xem xét và ghi lại trên bản vẽ đơn hàng đã được phê duyệt.

Đây có phải là sự thay thế thay thế cho pin UAV thông minh độc quyền không?

Không tự động. Các hệ thống độc quyền có thể yêu cầu các chức năng liên lạc, bao vây, khóa, giám sát hoặc sạc vượt quá điện áp và công suất. Gửi chi tiết giao diện pin và bộ sạc máy bay để xem xét.

Gửi thông tin chi tiết về hồ sơ hiện tại của máy bay, bản vẽ khoang pin và bộ sạc để HSS Energy có thể xác nhận xem HSS 6S30Ah có phải là vị trí ma trận chính xác để lấy mẫu hay không.
