Pin máy bay không người lái 6S 16000mAh

Pin UAV Trung Quốc 6S 16000mAh của HSS Energy  cung cấp loại năng lượng 22,2V / 16Ah được xác định rõ ràng để tích hợp OEM và UAV tùy chỉnh. Năng lượng danh nghĩa 355,2Wh, khối lượng gói thành phẩm khoảng 1480g và đường bao 50 x 78 x 195 mm khiến nó phù hợp để đánh giá kỹ thuật trên các máy bay thương mại nhỏ gọn và trung bình, nơi cần đánh giá khoang pin, quỹ trọng tâm, cấu hình hiện tại và nhiệm vụ dự trữ như một hệ thống.

Sản phẩm này không được trình bày dưới dạng thay thế lắp sẵn cho hệ thống pin máy bay độc quyền. Mức độ phù hợp cuối cùng phụ thuộc vào cấu trúc điện của máy bay, tiêu chuẩn đầu nối, cấu hình bộ sạc, hướng lắp đặt, môi trường nhiệt và xác nhận mẫu đã được phê duyệt.

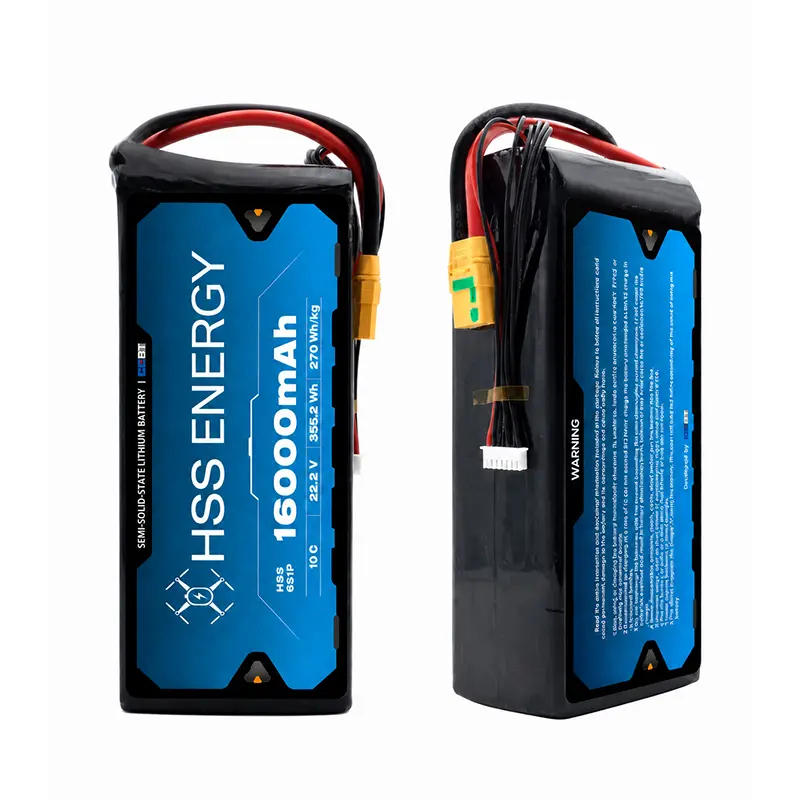

HSS Energy HSS 6S16Ah mặt trước và mặt bên của sản phẩm.

Thông số sản phẩm

Thông số sản phẩm - Tiếp theo

* Kết quả chu kỳ thực tế khác nhau tùy theo tốc độ sạc/xả, độ sâu xả, nhiệt độ, phương pháp bảo quản, quy trình nghỉ ngơi và tiêu chí cuối vòng đời. Xác nhận các điều kiện áp dụng cho cấu hình gói đã được phê duyệt trước khi mua sắm.

Năng lượng trên trọng lượng và ranh giới điện

Đối với pin UAV 6S 16Ah này, giá trị kỹ thuật chính là sự cân bằng giữa năng lượng lắp đặt, khối lượng gói, công suất dòng điện và chiều rộng gói tương đối hẹp 50 mm. Con số 160A là ranh giới phóng điện tối đa chứ không phải là mức đánh giá liên tục; thời lượng cao điểm áp dụng được xác định theo cấu hình pin và điều kiện hoạt động đã được phê duyệt.

Ký hiệu pin bán rắn của UAV xác định công nghệ pin đã được phê duyệt dùng cho SKU này. Số liệu về mật độ năng lượng của tế bào và số liệu về năng lượng cụ thể của gói thành phẩm được trình bày riêng biệt để các nhóm mua sắm có thể so sánh nền tảng điện mà không gây nhầm lẫn giữa các tuyên bố ở cấp độ tế bào và cấp độ gói.

Đánh giá giao diện và sự phù hợp cơ học

Trước khi phê duyệt mẫu, pin UAV 22,2V 16000mAh vẫn phải vừa với máy bay về mặt cơ học chứ không chỉ về điện. Xác nhận kích thước khoang pin, hướng lắp, lối ra cáp, khe hở đầu nối, vị trí trọng tâm, phương pháp hạn chế và truy cập vào giao diện cân bằng. Phong bì cơ học tiêu chuẩn là 50 x 78 x 195 mm với dung sai +/- 3 mm.

Vỏ cơ khí và tham chiếu giao diện nguồn/cân bằng tùy chọn cho HSS 6S16Ah.

Tùy chọn giao diện

Các tùy chọn tham khảo có sẵn không được tự động đưa vào mỗi đơn hàng. Đầu nối, cực tính, chiều dài cáp, thước dây và hướng thoát phải được xác nhận trên bản vẽ hoặc cấu hình mẫu đã được phê duyệt.

Ứng dụng phù hợp cho nền tảng UAV thương mại nhỏ gọn

Quy trình công việc của máy bay không người lái thương mại hiện tại thường bao gồm lập bản đồ, khảo sát, kiểm tra cơ sở hạ tầng, quan sát an ninh và các nhiệm vụ tuyến đường lặp lại. Cấu hình HSS này được định vị cho các máy bay 6S tùy chỉnh cần loại năng lượng vừa phải mà không chuyển sang danh mục gói 30Ah-40Ah nặng hơn nhiều.

Đối với người mua đang tìm kiếm pin cho máy bay không người lái lập bản đồ hoặc pin kiểm tra cho máy bay không người lái, các câu hỏi sàng lọc quan trọng không chỉ là công suất và điện áp. Dòng điện trung bình, dòng điện cực đại ngắn, giới hạn trọng lượng cất cánh của máy bay, kích thước khoang, cấu hình tải trọng và cấu trúc bộ sạc phải được xem xét trước khi mẫu được phê duyệt.

HSS Energy có thể xem xét dữ liệu điện của máy bay và bản vẽ khoang pin trước khi trích dẫn cấu hình mẫu.

Nền tảng 16Ah này phù hợp với ma trận HSS ở đâu

Sản xuất được tiêu chuẩn hóa và xác nhận mẫu

Đối với các dự án OEM và xuất khẩu, niềm tin mua sắm phụ thuộc vào nhiều thứ hơn là một bảng thông số kỹ thuật. HSS Energy hỗ trợ đánh giá cấu hình, chuẩn bị mẫu, kiểm soát sản xuất và quy trình xác nhận/lão hóa pin để có thể kiểm tra gói hàng đã đặt hàng theo định nghĩa về cơ và điện đã được phê duyệt.

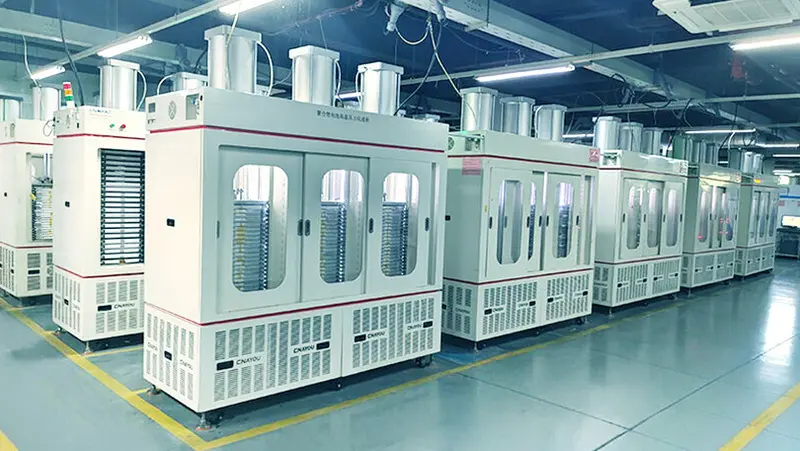

Khu vực thiết bị xác nhận và lão hóa pin được sử dụng làm bằng chứng cho quá trình sản xuất.

Từ yêu cầu đến cấu hình được phê duyệt

Yêu cầu về pin UAV tùy chỉnh

Câu hỏi thường gặp

Đầu nối và chiều dài cáp có thể được tùy chỉnh không?

Đúng. XT60 là một tùy chọn tham khảo có sẵn, trong khi loại đầu nối, cực tính, thước dây, chiều dài cáp và hướng ra của cáp có thể được xem xét cho cấu hình đã đặt hàng.

160A có phải là mức xả liên tục không?

Không. Xả liên tục là 48A ở 3C. Con số 160A / 10C là ranh giới phóng điện tối đa và thời lượng áp dụng của nó phụ thuộc vào cấu hình và điều kiện vận hành được phê duyệt.

Cài đặt sạc nào được chỉ định?

Dòng sạc tối đa là 16A với mức cắt sạc 25,2V. Sử dụng bộ sạc và kết nối cân bằng được phê duyệt cho cấu hình 6S cuối cùng.

Tôi nên sử dụng tài liệu tham khảo nào về vòng đời cho việc lập kế hoạch mua sắm?

Nếu không có thử nghiệm vòng đời ở cấp gói được phê duyệt riêng cho cấu hình đã đặt hàng, hãy sử dụng khoảng 200-400 chu kỳ làm tham chiếu giao diện người dùng. Ở cuối phạm vi này, công suất khả dụng thường giảm xuống khoảng 80% công suất định mức ban đầu trong các điều kiện cụ thể. Kết quả thực tế phụ thuộc vào điều kiện vận hành và bảo quản.

Kích thước pin có thể được tùy chỉnh?

Phong bì tiêu chuẩn là 50 x 78 x 195 mm với dung sai +/- 3 mm. Gửi bản vẽ khoang pin khác để xem xét tính khả thi.

Đây có phải là pin thay thế cho máy bay DJI hoặc Autel cụ thể không?

Không. Đây là nền tảng pin 6S OEM/tùy chỉnh. Nó chỉ nên được đánh giá sau khi xác nhận cấu trúc điện áp máy bay, nhu cầu hiện tại, đầu nối, bộ sạc, kích thước khoang và các yêu cầu về trọng tâm.

Tôi có thể yêu cầu mẫu trước khi sản xuất số lượng lớn không?

Đúng. Giá mẫu, lịch trình chuẩn bị, bản vẽ cấu hình và yêu cầu nghiệm thu có thể được xác nhận trong quá trình báo giá.

Chuyển từ Thông số kỹ thuật sang Mẫu

Gửi mô hình/kiến trúc máy bay, hồ sơ hiện tại, bản vẽ khoang pin, giới hạn trọng lượng, đầu nối, thông tin về bộ sạc và số lượng mẫu. HSS Energy sẽ xem xét cấu hình trước khi báo giá và chuẩn bị mẫu.
