Pin máy bay không người lái 14S 120Ah

Yêu cầu xem xét cấu hình của Pin UAV HSS Energy 14S 120Ah trước khi đặt mua phần cứng lắp đặt. Tải được lắp đặt bao gồm một pin nặng khoảng 15,7kg, do đó, việc hỗ trợ và xử lý truy cập cần được chú ý trước khi định tuyến cáp. Dây dẫn chính 200mm và dây cân bằng 150mm có khoảng cách khác nhau so với đầu ngắn. Chỉ định cả hai tuyến đường bằng bản vẽ lắp thay vì sử dụng dây để mang thân máy. Chúng tôi có thể xem lại cấu hình được chỉ định để tìm nguồn cung ứng OEM/ODM, đơn đặt hàng số lượng lớn và cung cấp trực tiếp tại nhà máy trước khi sản xuất.

Gói 14S dung lượng cao này là gì?

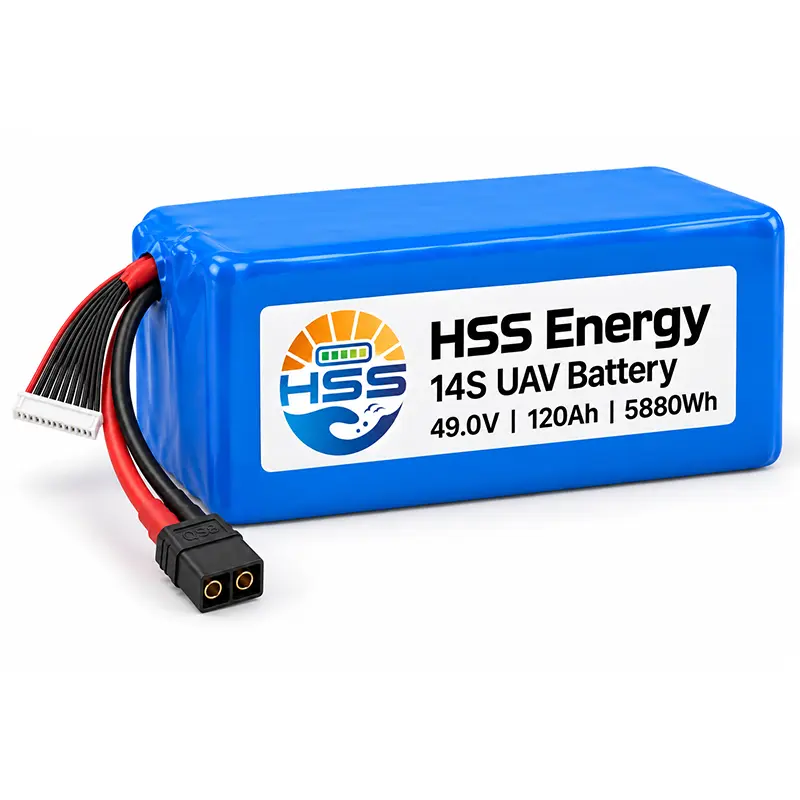

Pin UAV 14S 120000mAh là một cụm pin năng lượng danh định 5880Wh hoàn chỉnh. Công suất của nó có thể phù hợp với các dự án UAV sử dụng nhiều năng lượng, nhưng thân máy bay nặng 15,7kg cũng đặt ra các câu hỏi trọng tâm về việc hỗ trợ, xử lý và chuẩn bị vận chuyển. Không nên chọn nó để thay thế trực tiếp chỉ vì một gói khác được đánh dấu 14S.

Thông số kỹ thuật

Điều kiện môi trường và vòng đời

Kích thước cơ học

Giao diện tùy chọn

Năng lượng danh nghĩa là điện áp nhân với công suất. Mật độ năng lượng tế bào không phải là mật độ năng lượng đóng gói thành phẩm. Giới hạn nhiệt độ làm việc không thiết lập quyền cho phép nhiệt độ sạc.

Các tính năng ảnh hưởng đến máy bay và đội mặt đất

Đối với pin 49V 120Ah, điện áp danh định, mức cắt sạc và điện áp hệ thống có thể sử dụng là các đầu vào lập kế hoạch khác nhau. Con số năng lượng lớn không vượt qua ranh giới dòng điện liên tục 180A. Việc bố trí thân và dây dẫn cũng cần một giải pháp lắp đặt hỗ trợ pin độc lập với dây cáp của nó.

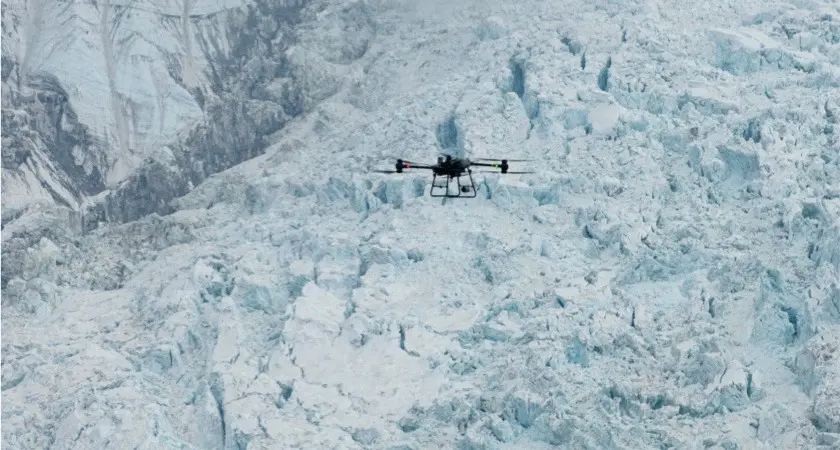

Công việc giao hàng được ghi lại của DJI ở Nepal minh họa sự tách biệt thực tế giữa tuyến hàng không và hậu cần mặt đất trong môi trường miền núi. Đây là những hình ảnh ứng dụng độc lập, không phải các chuyến bay sử dụng HSS hoặc bằng chứng về hiệu suất ở độ cao lớn của gói này. Họ nhấn mạnh lý do tại sao kế hoạch sứ mệnh phải xem xét cả máy bay và thiết bị điều khiển con người.

biện pháp phòng ngừa

Đặt bộ pin 14S 120Ah hoàn chỉnh trên bề mặt lắp thích hợp và cố định pin khỏi chuyển động. Chừa chỗ cho các kết nối chính và cân bằng. Không nhấc các dây dẫn lên, đặt tải trọng lên đầu ra của cáp hoặc để thân pin đè lên các đầu cực lộ ra ngoài.

Trình diễn trường hợp thực tế

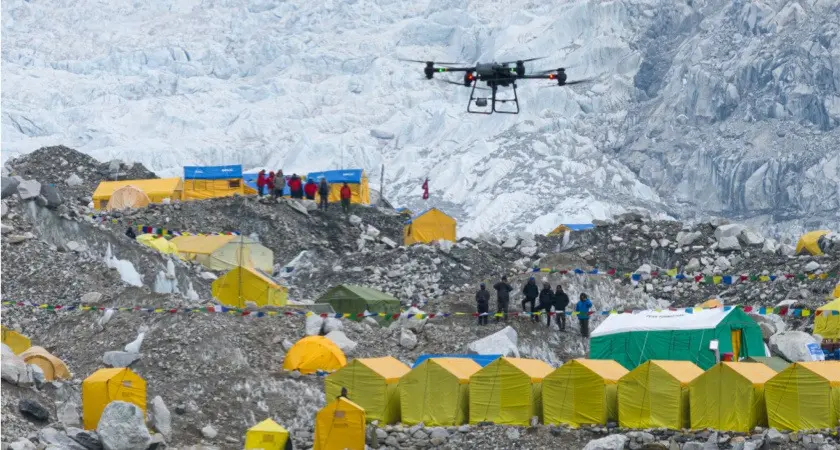

Tại các địa điểm làm việc ở xa trong trại căn cứ của Nepal, không gian để tiếp cận và vận hành thiết bị có thể bị hạn chế. Cần xác định rõ vị trí đặt các hộp đóng gói khi thay thế thiết bị, cũng như cách bảo vệ thiết bị đầu cuối trước khi lắp đặt.

Những lỗi thường gặp và cách tiếp cận đúng

Các hình thức đóng gói và vận chuyển khác nhau

Báo giá Pin UAV 14S 120Ah phải phân biệt cấu hình pin đã được phê duyệt với phạm vi đóng gói và vận chuyển hàng hóa của nó. Chỉ định điểm đến, số lượng đặt hàng, điều kiện nhận hàng và bất kỳ yêu cầu đóng gói nào của khách hàng. Lộ trình cuối cùng, chứng từ vận chuyển và sự chấp nhận của nhà vận chuyển phụ thuộc vào cấu hình thực tế và lô hàng.

Các hình thức đóng gói và vận chuyển khác nhau: Tách gói và bảo vệ các bề mặt

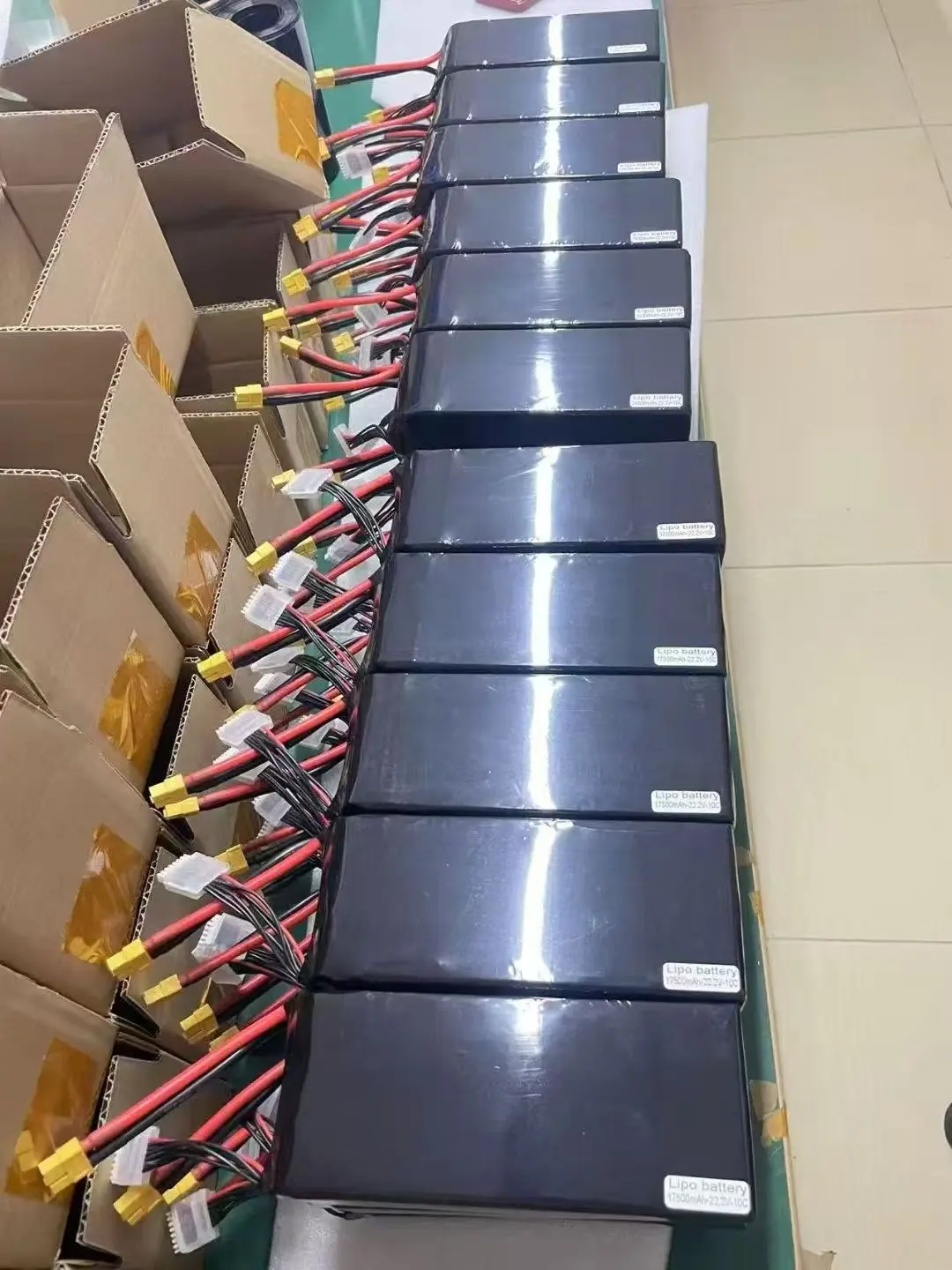

Bức ảnh khu vực đóng gói của đối tác hiển thị các bộ pin bên cạnh các thùng carton được chia ngăn, minh họa việc chuẩn bị đóng gói cho các cấu hình khác. Đối với mẫu được đặt hàng này, hãy thống nhất cách cố định thân máy, cách bảo vệ các đầu cuối và cách thoát cáp để tránh bị nén. Thông số kỹ thuật đóng gói cuối cùng phải xác định lớp bảo vệ xung quanh toàn bộ pin chứ không chỉ hộp bên ngoài.

Phương thức Hai: Phân biệt giai đoạn với bao bì vận chuyển đã hoàn thiện

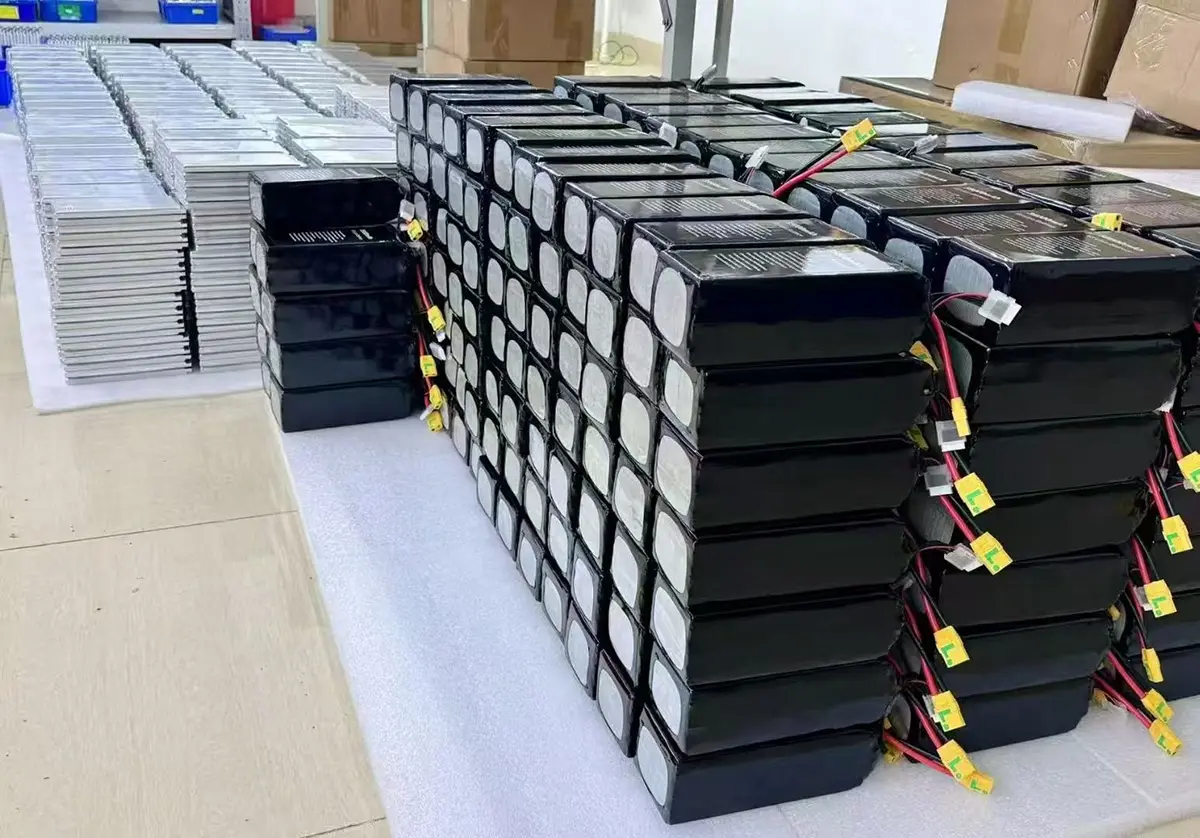

Lô pin trên lớp xốp bảo vệ cho thấy tình trạng ở giai đoạn trung gian. Bọt bên dưới lô hàng không phải là bằng chứng của gói hàng được niêm phong hoặc phê duyệt vận chuyển. Đơn đặt hàng pin máy bay không người lái 49V cần có cách sắp xếp đóng gói cuối cùng phù hợp với khối lượng và kích thước của nó, sau đó là thông tin chi tiết về lô hàng có liên quan thay vì ước tính chỉ dựa trên trọng lượng nguyên kiện.

Dịch vụ sau bán hàng của chúng tôi

Đồng ý các điều kiện nhận và sau bán hàng

Đặt séc nhận và xử lý những khác biệt trong các điều khoản của đơn đặt hàng. Dịch vụ sau bán hàng được cung cấp theo các điều kiện giao dịch đã thỏa thuận. Giữ cấu hình cuối cùng, danh sách đóng gói và quan sát nhận được cùng nhau để bất kỳ cuộc thảo luận dịch vụ tiếp theo nào có thể xác định được mặt hàng được cung cấp và tình trạng của nó.

Yêu cầu báo giá cấu hình và giao hàng

Gửi bản vẽ lắp đặt, tải điện dự định, số lượng đặt hàng và điểm đến. Thêm các yêu cầu về đóng gói, nhãn, tài liệu và nhận hàng để báo giá có thể phân biệt cấu hình sản phẩm với điều kiện đóng gói và giao hàng.

Câu hỏi thường gặp

Chiều cao cơ thể nào áp dụng cho mẫu này?

Chiều cao thân máy là 410mm với dung sai ±5mm. Kích thước W × T × H đầy đủ là 175 × 130 × 410mm, mỗi kích thước ±5mm. Dành thêm không gian cho cáp ngắn và hệ thống lắp đặt.

Tôi có thể tính cước vận chuyển từ thông số kỹ thuật 15,7kg không?

Con số đó là khối lượng thân pin gần đúng, không phải tổng trọng lượng đóng gói hoặc báo giá cước vận chuyển. Thùng carton hoặc thùng đựng cuối cùng, vật liệu bảo vệ, số lượng và tuyến đường ảnh hưởng đến chi tiết lô hàng. Yêu cầu kích thước đóng gói bên ngoài và tổng trọng lượng cho cách sắp xếp đóng gói đã thỏa thuận.

Việc đóng gói và nhãn mác có thể tuân theo yêu cầu tiếp nhận của chúng tôi không?

Cung cấp thông tin nhãn bắt buộc, cách phân loại gói, yêu cầu về gói bên ngoài và mọi ràng buộc nhận hàng để xem xét. Những chi tiết này phải được thống nhất với cấu hình pin và lộ trình vận chuyển cuối cùng. Việc gắn nhãn hiệu tùy chỉnh không thay thế việc nhận dạng sản phẩm bắt buộc hoặc đánh dấu lô hàng hiện hành.

Pin này có thể được gửi đến bất kỳ nước nào bằng đường hàng không?

Một cam kết vận chuyển hàng không phổ quát không được thực hiện. Điểm đến, cấu hình, số lượng, tài liệu hiện hành và sự chấp nhận của hãng vận chuyển phải được xem xét đối với lô hàng cụ thể. Bao gồm địa điểm và thời gian giao hàng được yêu cầu trong yêu cầu trước khi xử lý phương thức vận chuyển nếu có.

Giới hạn nhiệt độ làm việc thấp có cho phép sạc ở nhiệt độ đó không?

Không. Phạm vi nhiệt độ làm việc không phải là mức cho phép về nhiệt độ sạc chung. Tuân theo các điều kiện sạc áp dụng cho cấu hình cuối cùng, bao gồm các giới hạn điện áp và dòng điện được chỉ định. Mục tiêu vận hành trong thời tiết lạnh phải được nêu ra trong quá trình xem xét cấu hình, không được suy ra từ một dòng thông số kỹ thuật.

390Wh/kg có mô tả được loại pin mà tôi sẽ nâng lên và lắp vào không?

Không. Đây là con số về mật độ năng lượng ở cấp độ tế bào. Để xử lý và tính toán máy bay, hãy sử dụng khối lượng xấp xỉ 15,7kg và năng lượng danh định 5880Wh của gói hoàn chỉnh, cộng với khối lượng của hệ thống lắp đặt và bất kỳ thiết bị bổ sung nào.

Nhân viên tiếp nhận cần ghi lại những gì nếu thùng carton hoặc pin bị hư hỏng?

Ghi lại thông tin nhận dạng gói hàng và ảnh chụp tình trạng bên ngoài trước khi lắp đặt. Ngừng sử dụng gói bị hỏng và liên hệ với kênh hỗ trợ đã thỏa thuận; không mở hoặc sạc nó như một bài kiểm tra chấp nhận. Việc xử lý các khác biệt và mọi thỏa thuận hoàn trả đều tuân theo các điều kiện đặt hàng và yêu cầu vận chuyển hiện hành.

Bao gồm những gì bảo hành và hỗ trợ sau bán hàng?

Phạm vi dịch vụ, thời hạn, quy trình đánh giá và mọi điều kiện sửa chữa, thay thế hoặc hoàn trả đều là những điều khoản đã được thỏa thuận cho giao dịch. Chúng nên được ghi lại trước khi mua. Trang này không hứa hẹn thời hạn bảo hành chung, thay thế miễn phí hoặc thời gian phản hồi cố định cho tất cả các đơn đặt hàng tùy chỉnh.

Những chi tiết nào cần thiết cho báo giá chi phí giao hàng?

Đối với Pin UAV 14S 120Ah, hãy cung cấp điểm đến cuối cùng, số lượng yêu cầu, các yêu cầu về lắp đặt và đầu nối, tài liệu được yêu cầu và cách sắp xếp đóng gói ưu tiên. Nêu rõ các ràng buộc tiếp nhận và ngày yêu cầu. Sau đó, giá sản phẩm, phạm vi đóng gói và cước vận chuyển có thể được giải quyết mà không xử lý dữ liệu đóng gói trần như dữ liệu lô hàng.
