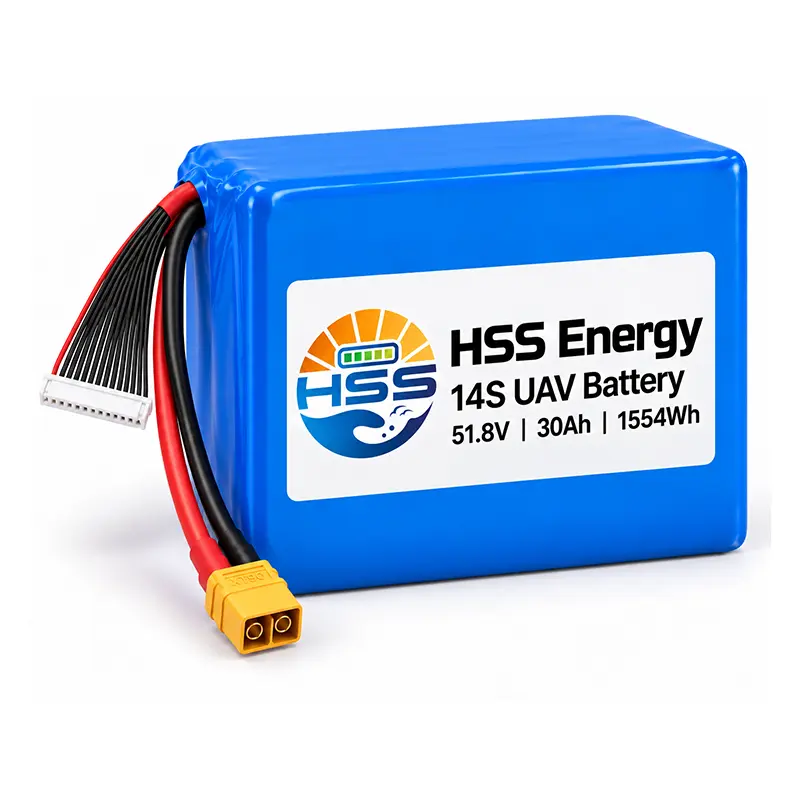

Pin máy bay không người lái 14S 30Ah

Để yêu cầu đặt hàng, hãy so sánh Pin HSS Energy 14S 30Ah của UAV với toàn bộ dải điện áp của máy bay. Điện áp danh định 51,8V và ngưỡng sạc 59,5V của nó khác với giá trị 49,0V và 60,2V của mẫu 14S120Ah. Do đó, chỉ tính số chuỗi không phải là quy tắc thay thế. Thân ngắn hơn cung cấp tùy chọn lắp đặt khác, trong khi các ô trạng thái rắn được chỉ định giúp phân biệt cấu trúc của nó với các mẫu bán rắn. Liên hệ với nhà sản xuất pin UAV Trung Quốc của chúng tôi để biết các giải pháp pin tùy chỉnh, yêu cầu OEM/ODM và định giá trực tiếp tại nhà máy.

Nguyên lý làm việc: nền tảng tế bào, điện áp nối tiếp và cấu trúc gói

Pin UAV 14S 30000mAh sử dụng 14 nhóm ô được kết nối nối tiếp. Kết nối nối tiếp thiết lập điện áp gói; nó không nhân công suất 30Ah với mười bốn. Nền tảng tế bào trạng thái rắn được chỉ định là một phân loại vật liệu, không phải là tuyên bố rằng mọi loại pin được mô tả tương tự đều sử dụng công thức chất điện phân giống hệt nhau.

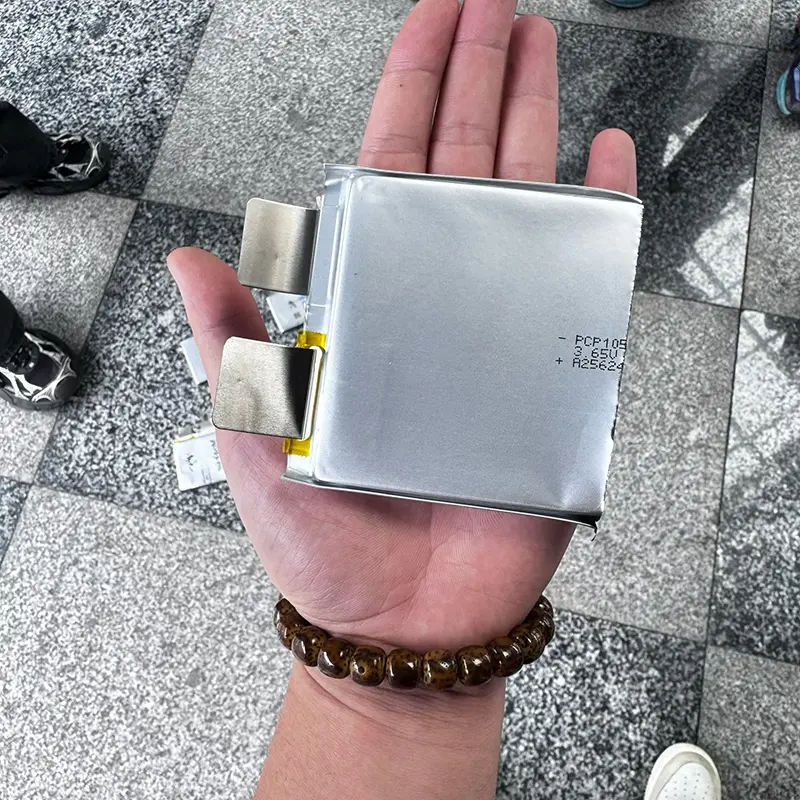

Ở cấp độ tế bào, vật liệu điện cực, chất điện phân và chức năng phân tách hỗ trợ việc lưu trữ năng lượng điện hóa bên trong một túi kín. Ở cấp độ gói, các kết nối điện, cách điện, định tuyến dây dẫn và bảo vệ bên ngoài biến các ô được chọn thành một tổ hợp. Các bức ảnh của nhà cung cấp cho thấy dạng tế bào túi và thiết bị sản xuất; họ không tiết lộ công thức độc quyền cho SKU này.

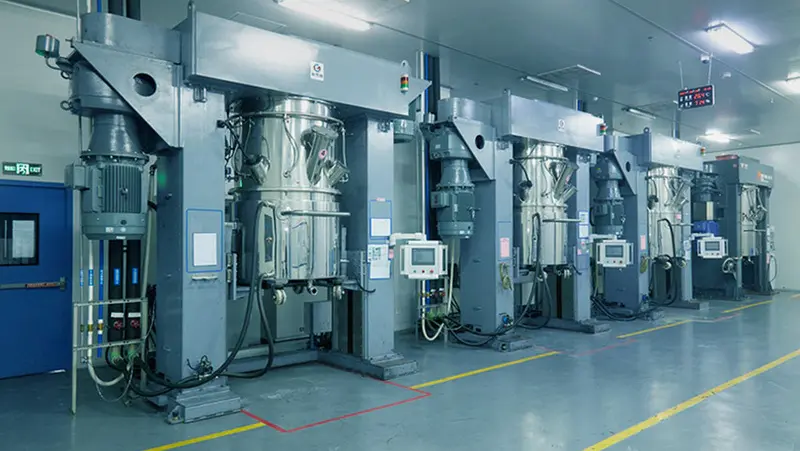

Do đó, pin thể rắn 30Ah phải được đánh giá theo giới hạn hoạt động được chỉ định và đánh giá đã được thống nhất, chứ không chỉ dựa vào thuật ngữ vật liệu. Thiết bị trộn minh họa quá trình chuẩn bị nguyên liệu trước đó. Nó không thiết lập công thức chính xác, cài đặt quy trình hoặc hiệu quả an toàn của một gói hoàn chỉnh.

Thông số kỹ thuật

Điều kiện môi trường và vòng đời

Kích thước cơ học

Giao diện tùy chọn

Năng lượng danh nghĩa là điện áp nhân với công suất. Mật độ năng lượng tế bào không phải là mật độ năng lượng đóng gói thành phẩm. Giới hạn nhiệt độ làm việc không thiết lập quyền cho phép nhiệt độ sạc.

Lời khuyên lựa chọn: bắt đầu từ giao diện điện

Đối với pin 51,8V 30Ah, hãy kiểm tra cửa sổ điện áp đầu vào đầy đủ của máy bay trước khi nhìn vào đầu nối. Bộ sạc phải hỗ trợ mức cắt và cấu hình hiện tại được chỉ định. Tiếp theo, so sánh tải ổn định và tải nhất thời, sau đó là độ hở thân xe, khối lượng lắp đặt và khả năng tiếp cận kết nối cân bằng.

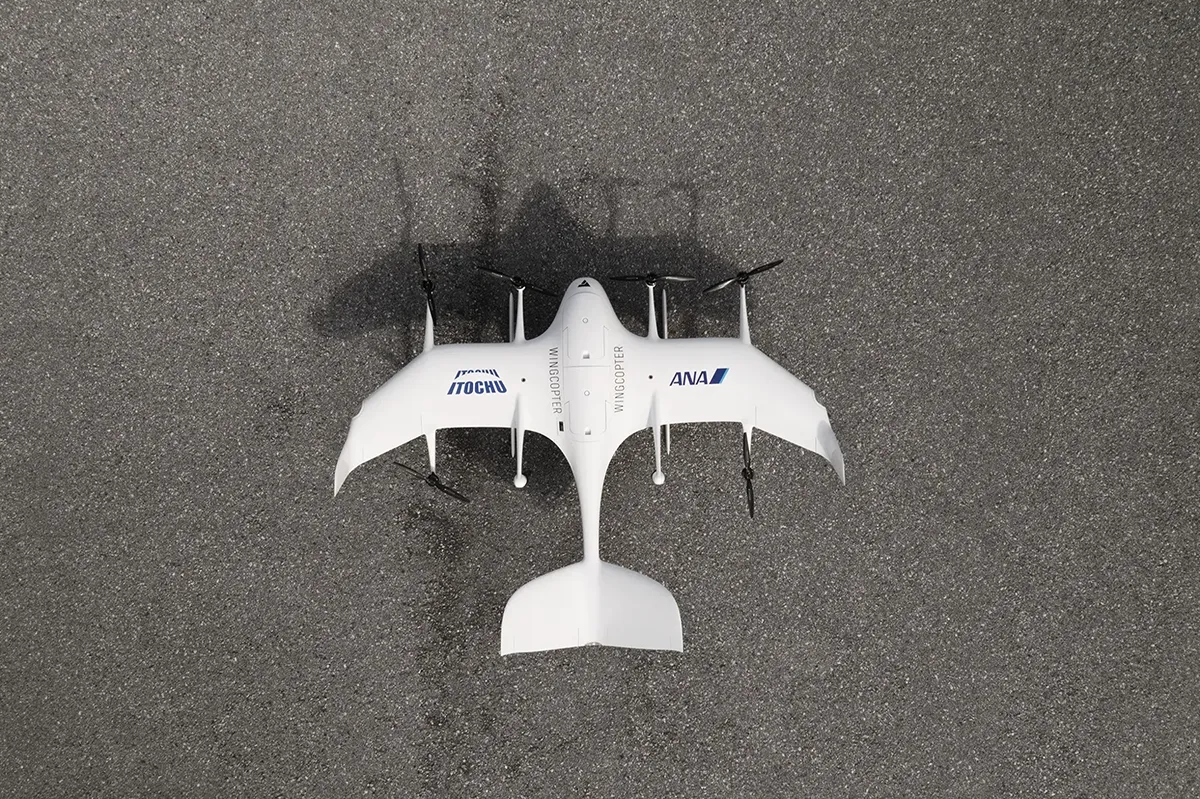

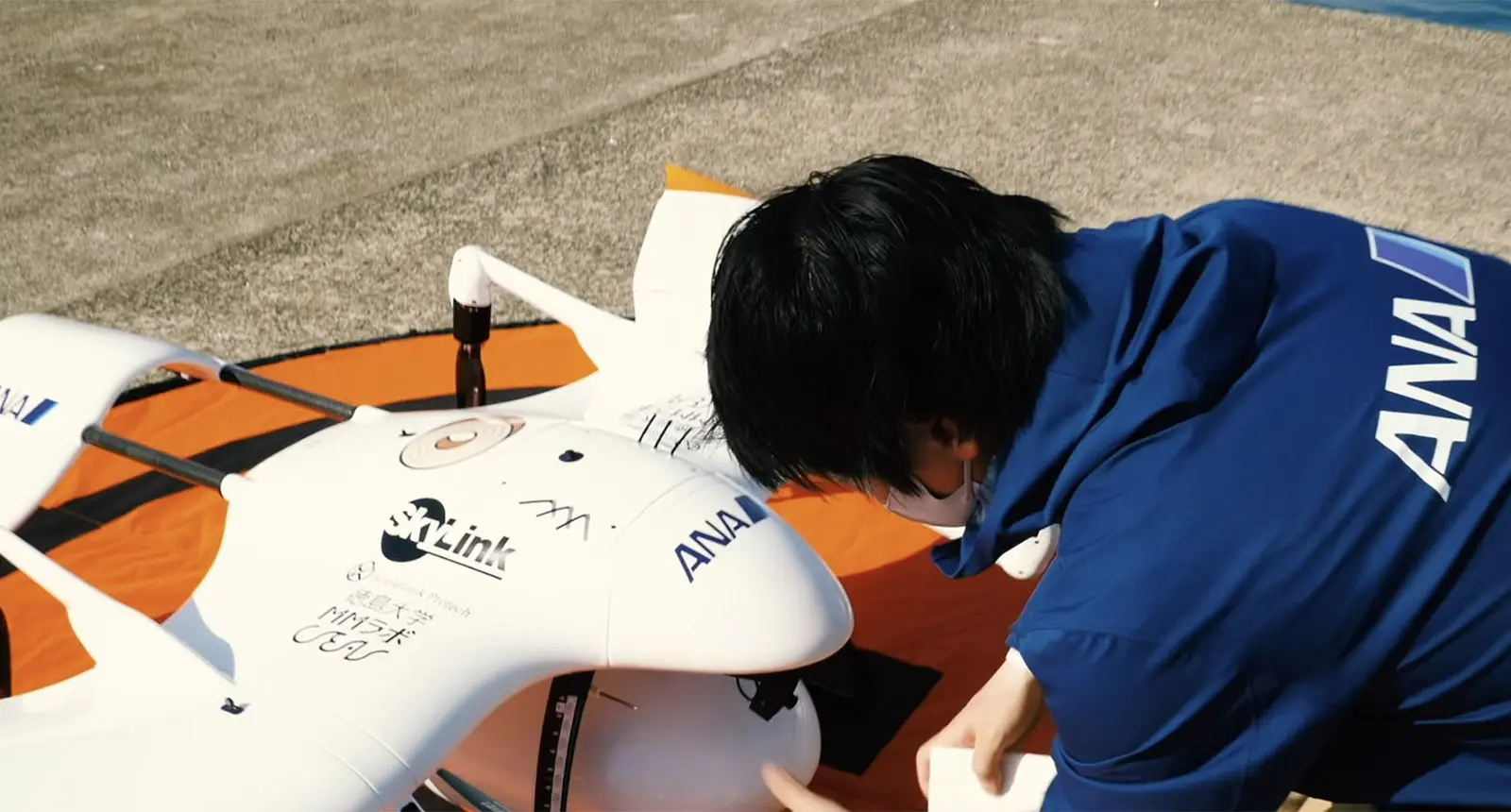

Các hoạt động giao hàng của Wingcopter và ANA tại Nhật Bản cung cấp những ví dụ độc lập về việc chuẩn bị máy bay và vận hành đường bay. Các hình ảnh giúp đóng khung các câu hỏi tích hợp; chúng không phải là tuyên bố về việc cung cấp HSS hoặc khả năng tương thích với các máy bay đó. Khung máy bay của riêng bạn phải được đánh giá theo các yêu cầu về điện và cơ khí của gói này.

Đối với bộ pin 14S 30Ah, cho phép truy cập để kết nối, kiểm tra và ngắt kết nối bộ pin mà không cần kéo dây điện. Việc chuẩn bị mặt đất và tiếp cận dịch vụ xứng đáng có một vị trí trong bản vẽ lắp đặt, đặc biệt khi khoang nhỏ gọn khiến các đầu nối khó tiếp cận.

So sánh sản phẩm: 30Ah so với tùy chọn 36Ah lân cận

Pin UAV 14S 30Ah và thông số kỹ thuật 14S36Ah lân cận sử dụng cùng điện áp danh định. Khối lượng, kích thước và giới hạn dòng điện khác nhau của chúng tạo ra sự cân bằng lựa chọn thực sự. Đây là những so sánh thông số kỹ thuật, không phải kết quả thử nghiệm chuyến bay song song.

Tùy chọn 36Ah bổ sung thêm 310,8Wh năng lượng danh nghĩa và khoảng 1,01kg. Thân máy dày hơn và cao hơn mặc dù chiều rộng được liệt kê nhỏ hơn một chút. Ưu tiên tùy chọn 30Ah khi khả năng tải của nó đủ và việc lắp đặt được hưởng lợi từ khối lượng thấp hơn hoặc thân mỏng hơn; đánh giá 36Ah khi năng lượng bổ sung hoặc dòng điện liên tục giải quyết được yêu cầu xác định.

Tại sao chọn HSS Energy để đánh giá cấu hình?

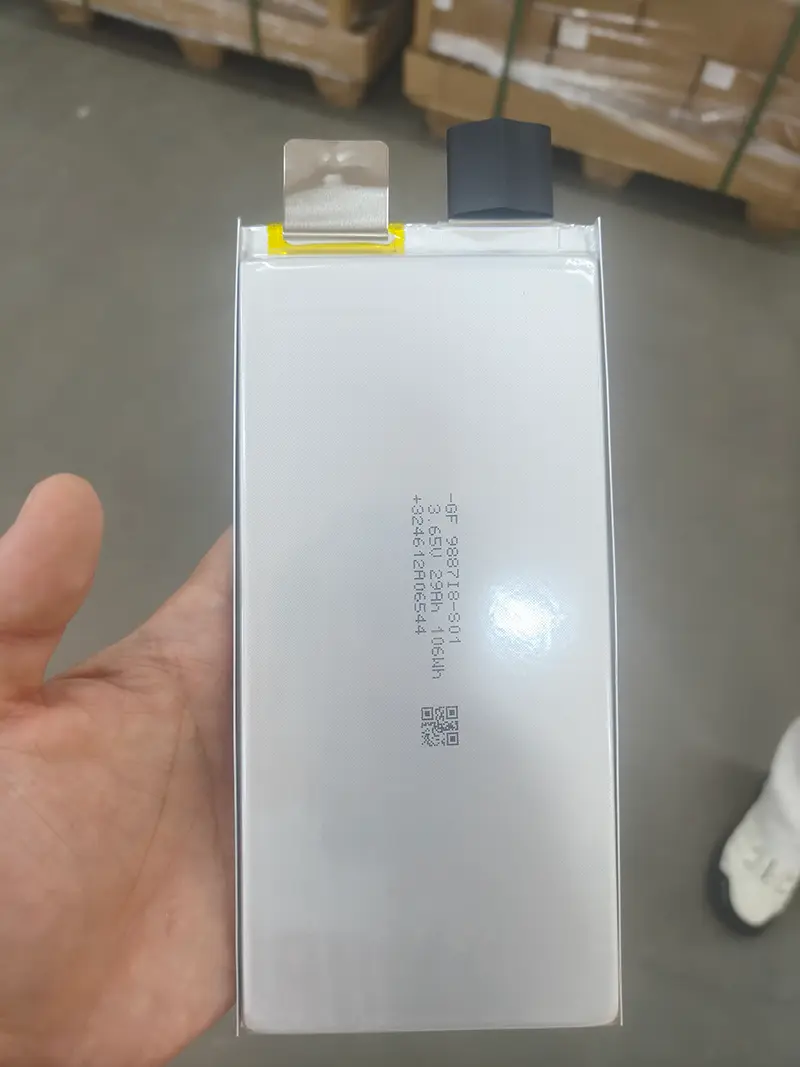

HSS Energy làm việc với các nhà cung cấp pin thương mại và sử dụng pin của họ. Điều này mang lại cho cuộc thảo luận về cấu hình một điểm bắt đầu thành phần cụ thể: xác định nền tảng ô dự định, sau đó xem xét vỏ bọc và các giao diện của gói hoàn thiện. Ô đối tác trong hình là một ví dụ về thành phần; gói 30Ah được đặt hàng tuân theo thông số kỹ thuật đã được thỏa thuận của riêng nó.

Khi tìm nguồn pin thể rắn 30000mAh, hãy đưa các yêu cầu của máy bay vào báo giá: bệ pin, bản vẽ đóng gói hoàn thiện, hồ sơ sạc và đầu nối phải được xem xét dưới dạng một cấu hình. Các tài liệu chứng nhận liên quan tùy thuộc vào mẫu máy chính xác và mọi thay đổi được yêu cầu. Dịch vụ sau bán hàng tuân theo các điều kiện đặt hàng đã thỏa thuận chứ không phải là một lời hứa không đủ tiêu chuẩn tách rời khỏi cấu hình.

Gửi bảng yêu cầu về điện và cơ khí

Bao gồm phạm vi đầu vào của bộ điều khiển, thông số kỹ thuật của bộ sạc, cấu hình hiện tại, bản vẽ khoang chứa pin và khối lượng pin tối đa được phép. HSS Energy có thể sử dụng những yêu cầu đó để thảo luận về tùy chọn 30Ah và cấu hình lân cận phù hợp.

Câu hỏi thường gặp

Cấu hình sạc 58,8V có phải là cấu hình được chỉ định không?

Không. Model này chỉ định mức cắt điện 59,5V và dòng sạc tối đa 15A. Chọn một hệ thống sạc tương thích cho các giá trị đó thay vì giả định chỉ có một giới hạn từ tên 14S.

Tôi có thể thay thế gói 12S hoặc gói 14S khác chỉ vì đầu nối vừa vặn không?

Không. Phích cắm phù hợp không thiết lập khả năng tương thích điện áp. Kiểm tra bộ điều khiển máy bay, bộ sạc, dải điện áp và cực tính của gói đầy đủ. Một loại pin mười bốn dòng khác có thể sử dụng nền tảng tế bào khác hoặc ngắt sạc, do đó, chỉ riêng số lượng dòng cũng là không đủ.

Khi nào tùy chọn 36Ah có giá trị tăng thêm?

Đánh giá nó khi năng lượng danh định bổ sung hoặc xếp hạng liên tục 108A của nó đáp ứng được yêu cầu thực tế và máy bay có thể đáp ứng khối lượng tăng thêm cũng như độ dày/chiều cao lớn hơn. Nếu gói 30Ah đã đáp ứng được nhiệm vụ dự trữ, gói nặng hơn có thể tiêu tốn biên tải trọng mà không giải quyết được hạn chế hữu ích.

Gói có thể cung cấp 300A trong suốt chuyến bay không?

Không. Xả liên tục là 90A. Dòng tối đa 300A riêng biệt không có thời lượng được chỉ định trong dữ liệu sản phẩm có sẵn, do đó, nó không được coi là xếp hạng duy trì hoặc chỉ định thời lượng xung của SKU khác. Xem lại yêu cầu tải tạm thời trước khi đặt hàng.

“Trạng thái rắn” có nghĩa là gói hàng không cần xử lý bảo vệ phải không?

Không. Phần mô tả nền tảng di động không loại bỏ các yêu cầu về điện, cơ hoặc sạc. Sử dụng cấu hình sạc được chỉ định, ngăn ngừa đoản mạch đầu cuối và bảo vệ cụm dựa trên túi khỏi bị hư hỏng. Không có tuyên bố về khả năng chống cháy hoặc không có rủi ro nào được đính kèm với chỉ định này.

350Wh/kg có mô tả được gói thành phẩm không?

Không. Đó là mật độ năng lượng tế bào được chỉ định. Gói hoàn chỉnh có 1554Wh năng lượng danh nghĩa và khối lượng xấp xỉ 4,59kg. Các kết nối, cách điện, bọc và dây dẫn góp phần tạo nên khối lượng pin hoàn thiện.

Đầu nối XT90 có được bao gồm trong mọi cấu hình không?

Giao diện được liệt kê là tùy chọn. Thống nhất đầu nối chính, bộ phận giao phối, cực tính và chiều dài dây dẫn theo thứ tự. Đừng cho rằng việc chỉ định đầu nối quen thuộc làm cho toàn bộ giao diện máy bay phù hợp hoặc thay đổi giới hạn dòng điện.

Việc thay đổi các ô hoặc kích thước có giữ nguyên chứng nhận không?

Không nhất thiết phải như vậy. HSS Energy có chứng nhận cho một số mẫu máy được chọn nhưng phạm vi áp dụng phải phù hợp với cấu hình cuối cùng. Những thay đổi dành riêng cho khách hàng có thể yêu cầu xem xét, kiểm tra hoặc ghi lại thêm. Quy trình bắt buộc được giải quyết theo yêu cầu của khách hàng thay vì được hứa hẹn là chuyển giao tự động.

Cuộc điều tra kỹ thuật đầu tiên nên bao gồm những gì?

Đối với Pin UAV 14S 30Ah, hãy gửi toàn bộ cửa sổ điện áp máy bay, chi tiết về bộ sạc, dòng điện liên tục và nhất thời, phong bì lắp đặt có sẵn và số lượng mục tiêu. Nếu so sánh 30Ah với 36Ah, hãy bao gồm tải trọng và ngân sách lớn để đề xuất dựa trên hạn chế thay vì chỉ dựa trên công suất.
