Pin UAV trạng thái rắn 8S 40000mAh

Nền tảng trạng thái rắn HSS Energy 8S 40Ah dành cho các dự án UAV cần cửa sổ điện 29,6V xác định và loại năng lượng lắp đặt lớn hơn so với gói 8S nhỏ gọn. Thông số kỹ thuật được cung cấp đặt mức trần sạc ở 34,0V, ngưỡng xả ở 20,0V, xả liên tục ở 80,0A và xả tối đa ở 280A. Đây là thông số đầu vào ở cấp độ gói để xem xét hệ thống; công suất máy bay vẫn phụ thuộc vào tải trọng động cơ, đường dẫn hiện tại, điều kiện nhiệt và giao diện được phê duyệt.

Thông số kỹ thuật

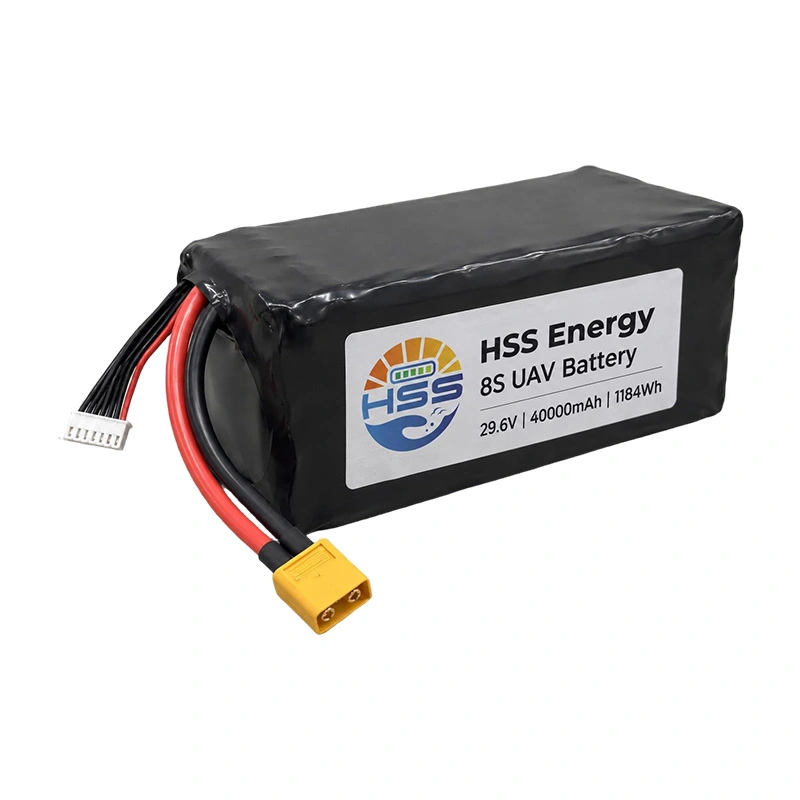

Hình dung sản phẩm - cấu hình tham chiếu co nhiệt màu đen

Vai trò năng lượng và sản phẩm

Vị trí 8S 40Ah dành cho các chương trình máy bay cần nền tảng 29,6V và năng lượng đầu vào danh nghĩa được tính toán là 1184Wh. Khối lượng hoàn thiện lớn hơn và đường bao 93 x 90 x 205mm phải được đánh giá cùng với tải trọng, trọng tâm, khả năng giữ và đường di chuyển. Giá trị 400Wh/kg thuộc về từng ô riêng lẻ. Việc sử dụng 1184Wh và khoảng 3,2kg sẽ mang lại mức tham chiếu tính toán cho cả gói là khoảng 370Wh/kg; đây là phép tính gói, không phải là sự thay thế cho giá trị ô được cung cấp.

Pin UAV thể rắn 29,6V 40000mAh được đánh giá qua cửa sổ điện được cung cấp, khối lượng hoàn thiện và độ vừa vặn của khoang máy bay dưới dạng một cấu hình chứ không chỉ dựa trên dung lượng.

Do đó, pin máy bay không người lái 8S 40000mAh nên được so sánh theo khả năng chấp nhận điện áp, năng lượng sử dụng được, khối lượng, đường dẫn dòng điện và mức độ phù hợp của khoang thay vì chỉ dựa vào dung lượng. Trang sản phẩm không chuyển đổi năng lượng danh nghĩa thành thời gian bay; sức mạnh máy bay, tải trọng, chính sách dự trữ, hiệu suất động cơ đẩy và thời tiết vẫn là đầu vào của dự án.

Ranh giới điện áp, điện tích và dòng điện

Pin 29,6V 40Ah của máy bay không người lái có mức cắt điện 34,0V được chỉ định và mức cắt xả 20,0V. Xác nhận cấu hình phân phối điện, bộ điều khiển, hệ thống điện tử hàng không và bộ sạc của máy bay dựa trên cửa sổ điện áp đầy đủ này. Dòng sạc tối đa là 20,0A ở 0,5C. Dòng xả liên tục là 80,0A ở 2C, trong khi 280A ở 7C là thông số xả tối đa; không có con số nào xác định dòng điện chấp nhận được của toàn bộ máy bay.

Máy đo cáp, điện trở tiếp điểm của đầu nối, bán kính uốn cong, mức tăng nhiệt độ, làm mát và chu kỳ làm việc đều ảnh hưởng đến đường dẫn dòng điện được lắp đặt. Thời lượng cao điểm không được cung cấp trong thông số kỹ thuật và không được thêm vào đây. Cấu hình được phê duyệt phải nêu rõ các điều kiện dòng điện tối đa có thể áp dụng trước chuyến bay hoặc thử nghiệm trên mặt đất.

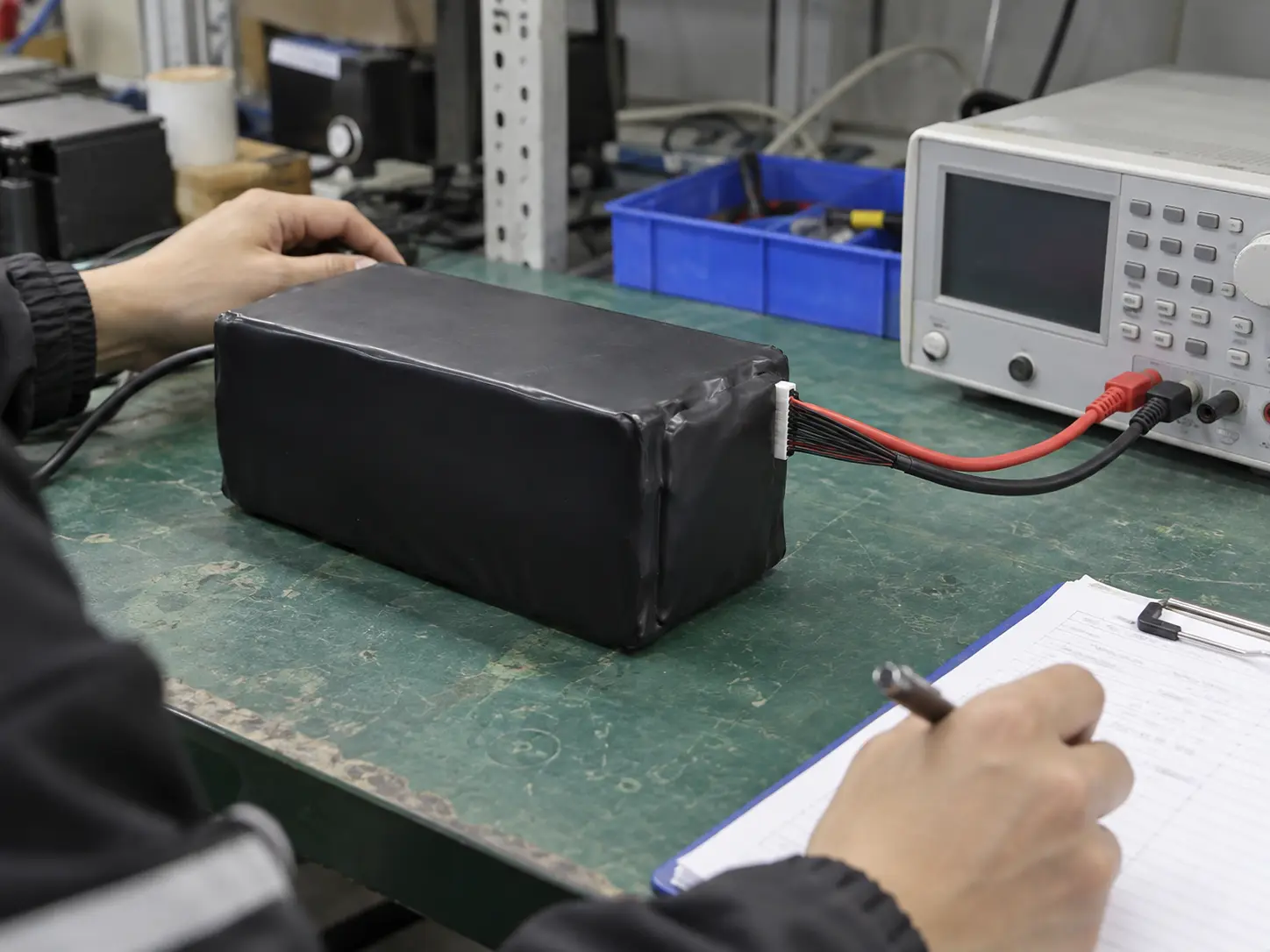

Minh họa quy trình - kiểm tra kết nối điện

Cơ sở tế bào và xây dựng gói trạng thái rắn

Pin thể rắn 40Ah của máy bay không người lái sử dụng ký hiệu pin thể rắn 9987191-40000mAh được cung cấp. Thuật ngữ trạng thái rắn ở đây tuân theo nguồn sản phẩm; bản thân nó không thiết lập chứng nhận an toàn chung hoặc kết quả thử nghiệm đóng gói thành phẩm. Việc kiểm tra ô đến, cách điện, nối tab, định tuyến dây đai và giảm sức căng phải được kiểm soát dựa trên hồ sơ lắp ráp đã được phê duyệt.

Từ ngữ pin UAV 400Wh/kg 40Ah đề cập đến một gói được chế tạo với các tế bào mang thông số kỹ thuật về mật độ năng lượng của từng tế bào riêng lẻ là 400Wh/kg. Người mua nên giữ mật độ năng lượng tế bào, khối lượng gói hoàn chỉnh và năng lượng lắp đặt trên máy bay làm các trường so sánh riêng biệt khi xem xét nền tảng UAV năng lượng lớn.

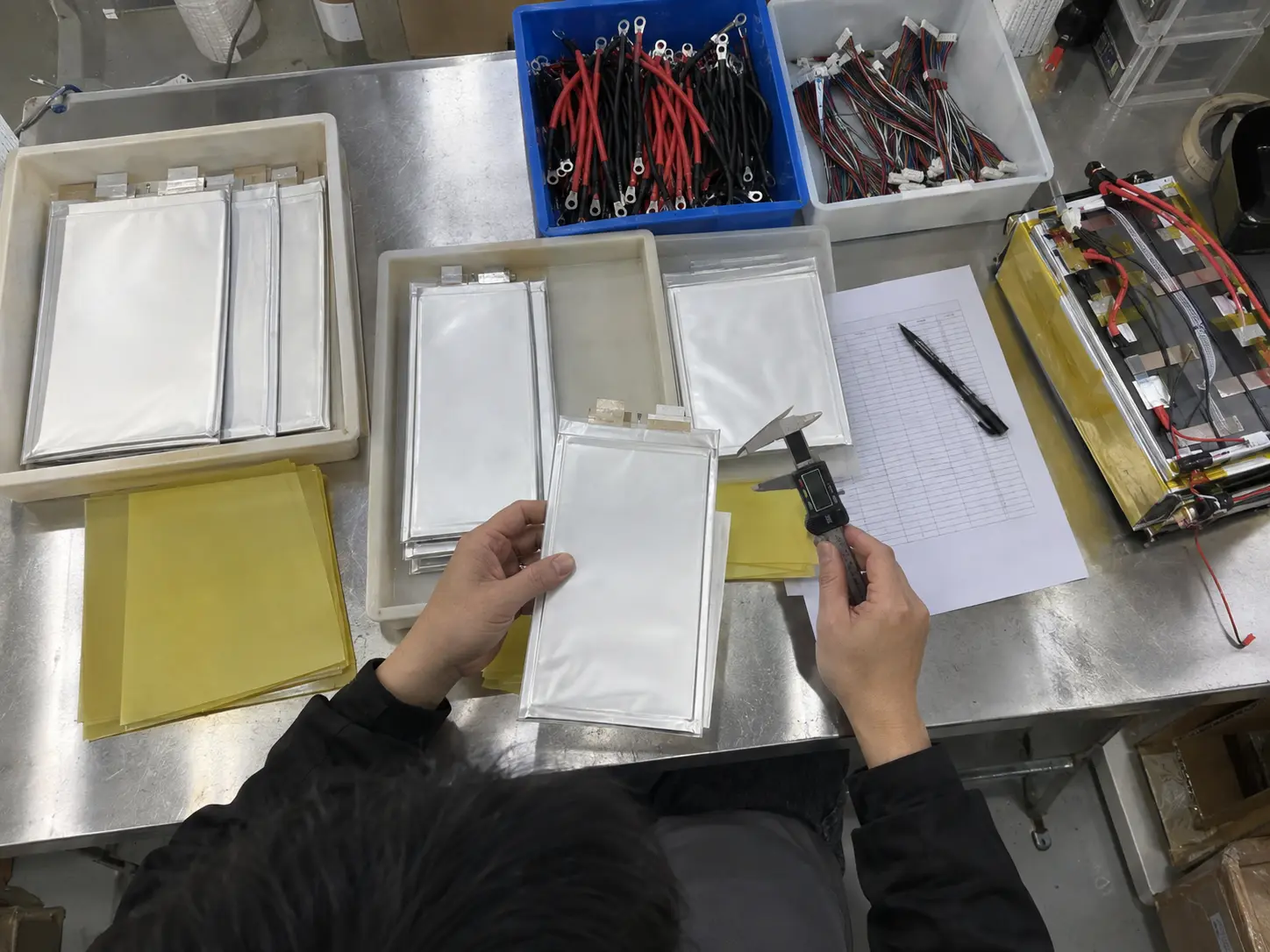

Minh họa quy trình - kiểm tra tế bào đầu vào và chuẩn bị lắp ráp

Phù hợp cơ khí và giao diện tùy chọn

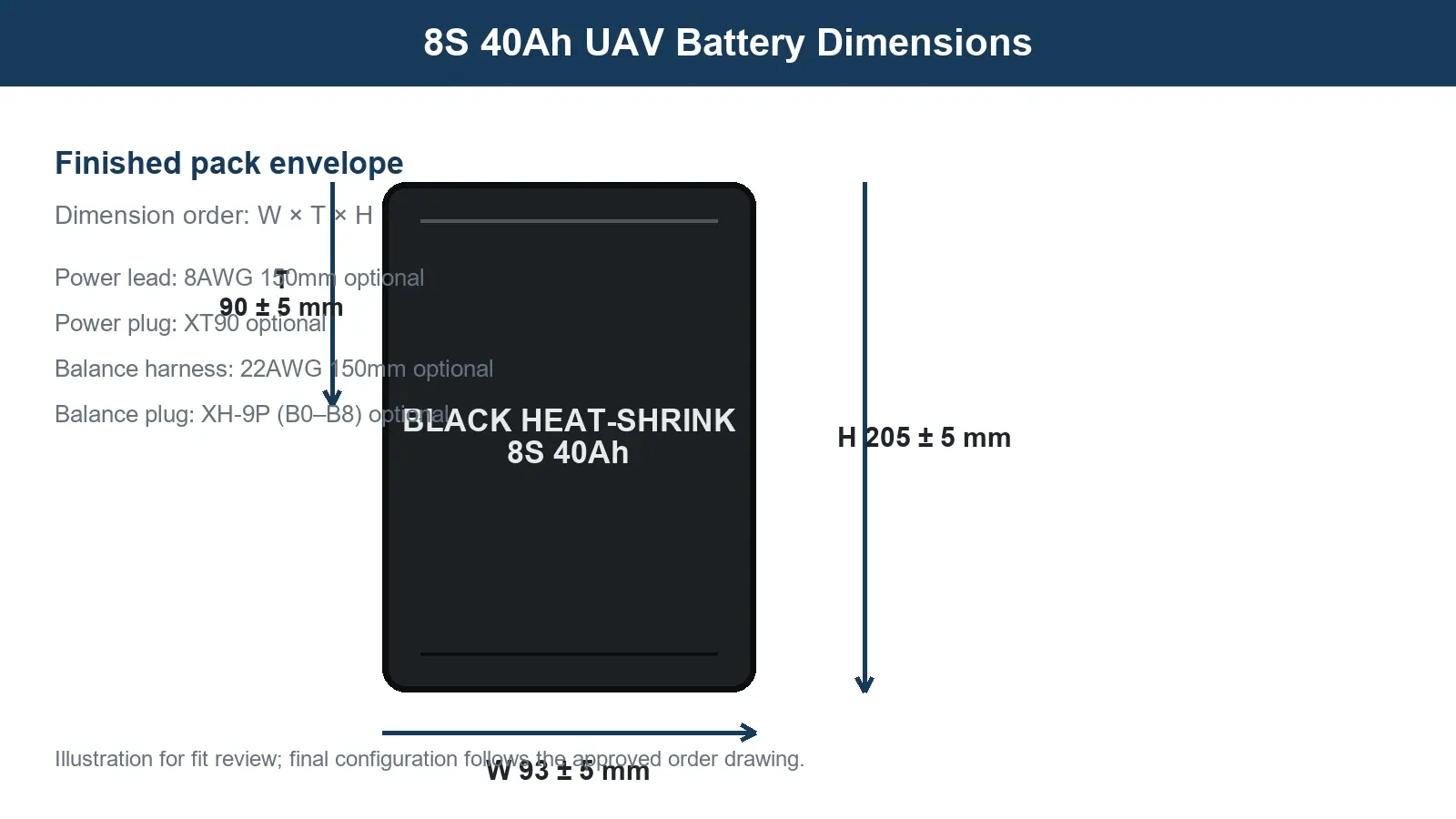

Minh họa theo chiều - phong bì gói đã hoàn thành và tham chiếu giao diện tùy chọn

Bộ pin UAV 40Ah cần có khoảng trống xung quanh thân máy, lối ra cáp và lối vào đầu nối. Xác nhận cực tính, đầu nối giao phối, sơ đồ chân bó dây, khả năng giữ, làm mát và truy cập dịch vụ trên bản vẽ đã được phê duyệt. Khoang pin phải đỡ trực tiếp thân gói đã hoàn thiện; Không được sử dụng cáp và dây dẫn cân bằng làm bộ phận nâng hoặc bộ phận hạn chế.

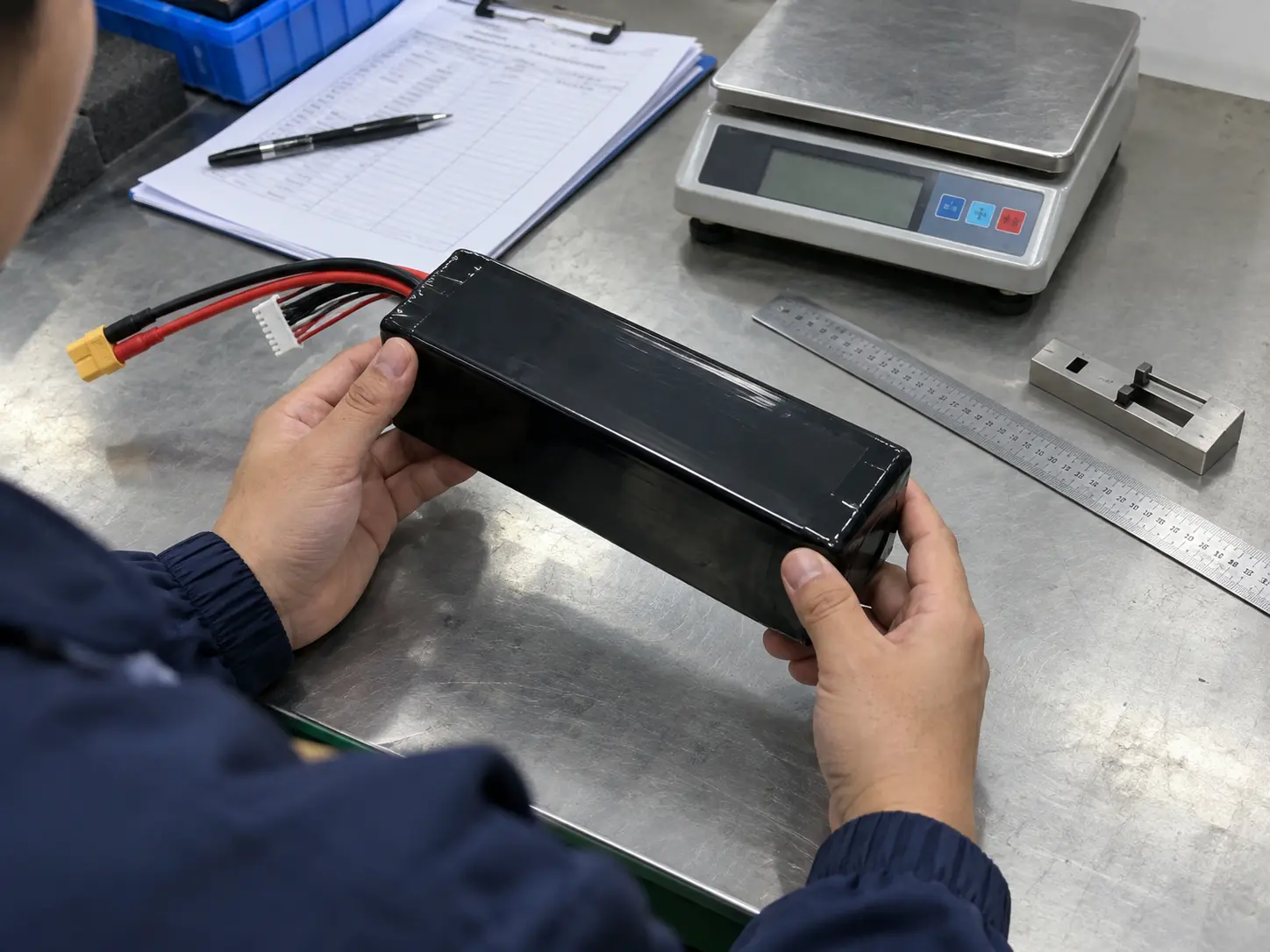

Minh họa quy trình - kiểm tra giao diện và kích thước gói thành phẩm

Ứng dụng phù hợp

Gói trạng thái rắn 8S được đề xuất có thể được đánh giá để lập bản đồ, kiểm tra, khảo sát và các nền tảng đa rôto khác chấp nhận cửa sổ điện 29,6V đã nêu và có thể chứa khoảng 3,2kg cộng với phần cứng lắp đặt cần thiết. Sự phù hợp cuối cùng phụ thuộc vào tải máy bay, dòng điện trung bình, dòng điện tối đa, tải trọng, yêu cầu dự trữ, vị trí pin, trọng tâm, khả năng làm mát và khả năng tương thích của bộ sạc. Trang này là cơ sở đánh giá, không phải là tuyên bố về khả năng tương thích chung của máy bay.

Đối với Pin UAV thể rắn 29,6V 8S 40000mAh, người mua đánh giá phải giữ các đầu vào điện, cơ, nhiệt và đóng gói cùng nhau trước khi đưa ra cấu hình được phê duyệt.

Để sàng lọc mua sắm, hãy gửi mô hình máy bay hoặc dải điện áp hệ thống, dòng điện cực đại và trung bình đo được, hồ sơ nhiệm vụ, khối lượng pin tối đa, kích thước khoang, hướng lắp, đầu nối, bộ sạc và số lượng mẫu. HSS Energy sau đó có thể xem xét liệu nền tảng 8S chính xác này hay vị trí điện áp và công suất khác phù hợp hơn với máy bay.

Trang này sử dụng các minh họa quy trình để giải thích cách trình bày các quyết định về kiểm tra, kết nối điện, lão hóa, kiểm tra lần cuối, bảo quản và đóng gói. Chúng là tài liệu tham khảo quy trình làm việc trực quan, không phải hồ sơ nhà máy, báo cáo thử nghiệm hoặc bằng chứng về kết quả lô cụ thể.

Kết nối kiểm tra lão hóa và chu kỳ

Đánh giá lão hóa nên kết nối các dây dẫn nguồn chính và bộ dây cân bằng với cùng một kênh đã được phê duyệt hoặc hệ thống thử nghiệm phù hợp. Mỗi gói cần nhận dạng kênh rõ ràng, hỗ trợ cáp, quan sát nhiệt độ và quy trình phóng điện xác định. Một gói hàng nằm trên giá không có kết nối điện là nơi bảo quản chứ không phải là một thử nghiệm lão hóa. Giá trị 500 chu kỳ được cung cấp là giá trị tham chiếu của sản phẩm; phương pháp thử, độ sâu xả, nhiệt độ và điểm cuối chấp nhận phải được xác định cho cấu hình đã được phê duyệt.

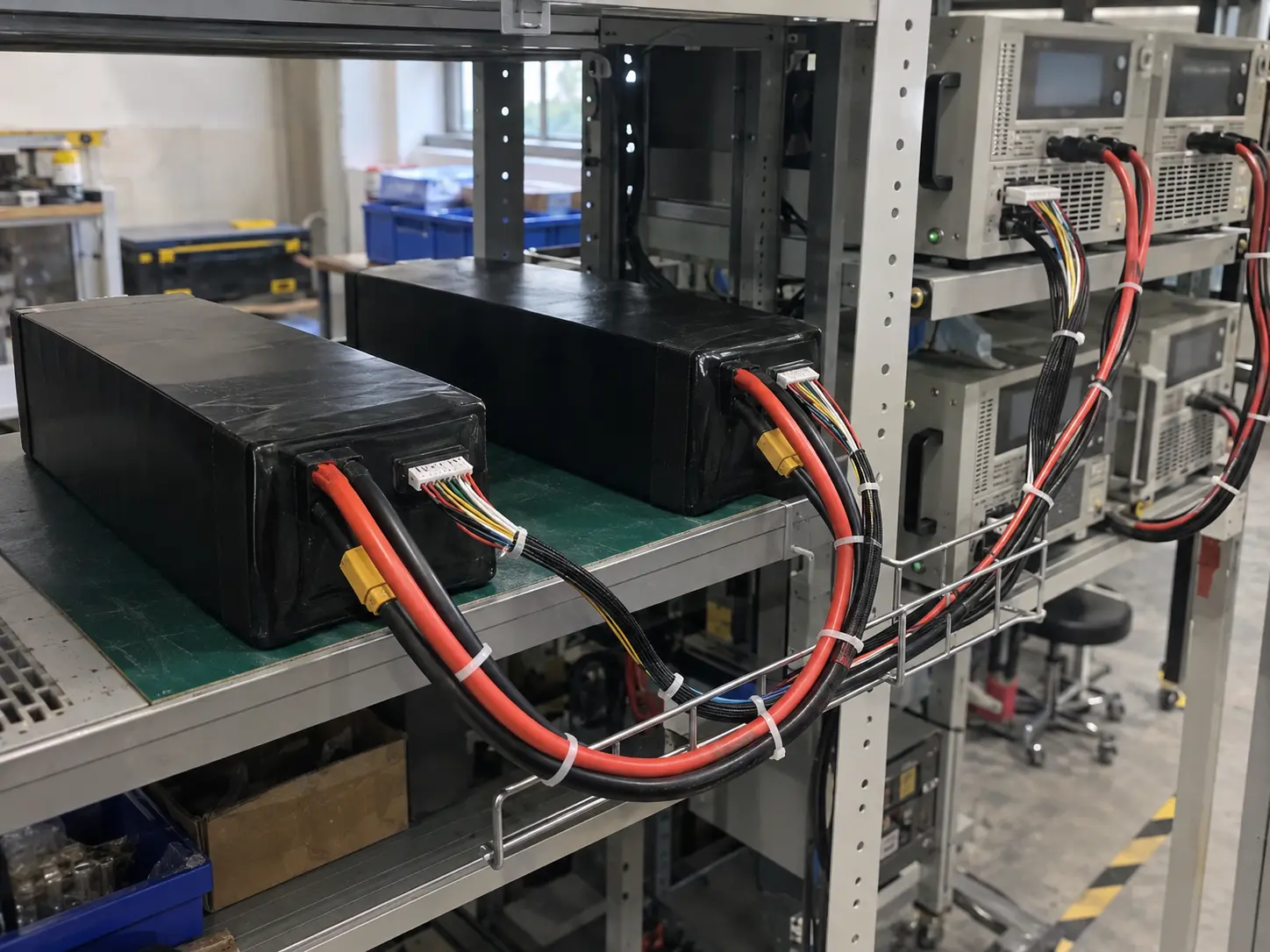

Minh họa quy trình - thiết lập kiểm tra chu kỳ và lão hóa được kết nối

Khái niệm đóng gói và vận chuyển hàng hóa dành riêng cho khách hàng

Bao bì bên ngoài được tùy chỉnh theo yêu cầu của khách hàng. Hình minh họa dưới đây chỉ thể hiện khái niệm đóng gói: tấm đỡ xốp, hốc cáp được bảo vệ, đóng thùng carton và dàn hàng hóa có thể thay đổi tùy theo cấu hình, số lượng, điểm đến và hướng dẫn của nhà vận chuyển đã được phê duyệt. Nó không phải là một hồ sơ vận chuyển hoặc một yêu cầu về thùng carton tiêu chuẩn cố định.

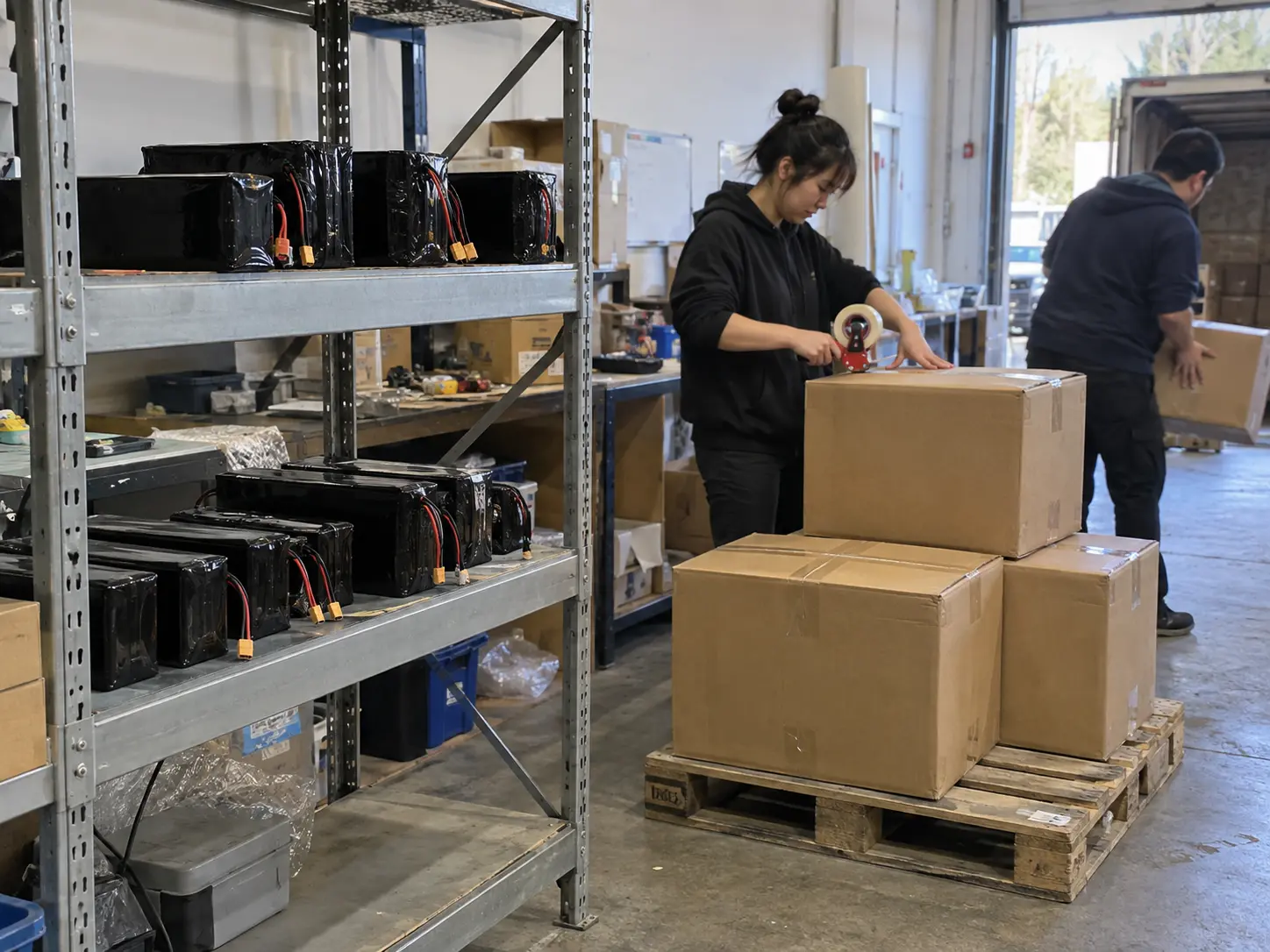

Minh họa khái niệm đóng gói và hậu cần - lưu trữ, niêm phong và dàn dựng hàng hóa

Yêu cầu xem xét cấu hình

Đối với Pin UAV trạng thái rắn 29,6V 8S 40000mAh, hãy gửi các yêu cầu về máy bay và bản vẽ khoang chứa pin trước khi phê duyệt mẫu. Bao gồm cấu hình hiện tại, bộ sạc, đầu nối, tuyến cáp, kết nối cân bằng, phương pháp lắp đặt, phạm vi nhiệt độ, yêu cầu đóng gói và điểm đến. Cấu hình kết quả phải lưu giữ các quyết định về điện, cơ khí, kiểm tra và đóng gói trên một hồ sơ đơn hàng đã được phê duyệt.

Câu hỏi thường gặp

400Wh/kg có phải là gói hoàn chỉnh không?

Không. Giá trị được cung cấp dành cho từng ô riêng lẻ. Tham chiếu của gói hoàn chỉnh được tính toán là khoảng 370Wh/kg từ 1184Wh chia cho khoảng 3,2kg và nó phải được coi là một phép tính chứ không phải là công bố mật độ năng lượng của gói thành phẩm được cung cấp.

280A có phải là dòng xả liên tục không?

Không. Tốc độ xả liên tục được cung cấp là 80,0A ở 2C. Giá trị 280A là thông số xả tối đa ở 7C; thời gian áp dụng và điều kiện nhiệt của nó không được cung cấp.

Điểm cuối của bộ sạc nào cần được xem xét?

Xem lại cấu hình sạc 8S đã được phê duyệt dừng ở mức 34,0V và không vượt quá dòng sạc tối đa 20,0A được chỉ định. Xác nhận sơ đồ chân và cực tính của bộ dây cân bằng trước khi kết nối.

XT90 và chiều dài cáp có thể thay đổi được không?

Nguồn liệt kê một phích cắm điện XT90 tùy chọn, dây nguồn 8AWG 150mm, dây cân bằng 22AWG 150mm và phích cắm cân bằng XH-9P (B0-B8). Đầu nối, chiều dài, cực và hướng thoát phải được cố định trên bản vẽ đơn hàng đã được phê duyệt.
